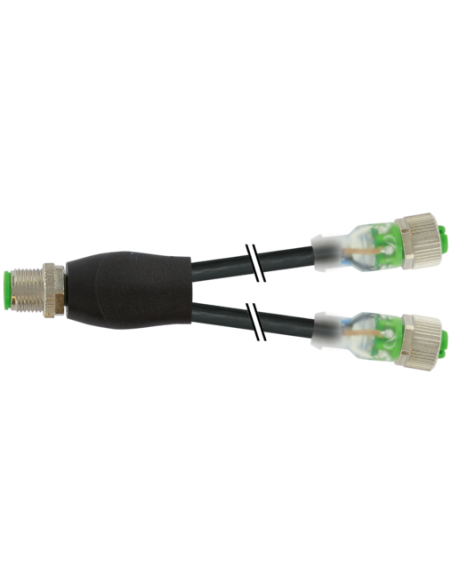

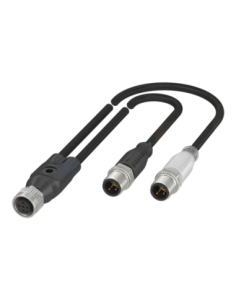

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Kodowanie A
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 0° LED – profesjonalny łącznik do systemów automatyki
Rozdzielacz Y M12 / M12 żeński to niezawodny komponent przeznaczony do zastosowań w zaawansowanych instalacjach automatyki przemysłowej. Posiada złącza w standardzie M12, co gwarantuje wysoką kompatybilność z urządzeniami przemysłowymi oraz sensorami i siłownikami. Produkt został wyposażony w dwa wyjściowe gniazda M12 (żeńskie) oraz jedno wejściowe złącze męskie M12 w układzie prostym (0°), co umożliwia jednoczesne podłączenie dwóch urządzeń do jednego portu. Wszystkie styki są kodowane w standardzie A, a dodatkowo rozdzielacz wyposażono w funkcję sygnalizacji LED, co umożliwia szybką diagnostykę połączeń.
Zalety rozdzielacza Y M12 / M12 oraz zastosowania w praktyce
Rozdzielacz Y M12 doskonale sprawdza się w środowiskach przemysłowych, gdzie niezbędne jest szybkie i bezpieczne rozgałęzienie sygnału lub zasilania. Dzięki obecności wskaźników LED (zielony, żółty), użytkownik może w łatwy sposób monitorować stan połączenia i sygnału, co znacząco ułatwia serwisowanie oraz diagnostykę instalacji.
- Wytrzymała obudowa wykonana z tworzywa PUR zapewnia wysoką odporność mechaniczną, chemiczną oraz na działanie olejów.
- Stopień ochrony IP65 i IP67 pozwala na montaż w trudnych warunkach przemysłowych – rozdzielacz jest zabezpieczony przed pyłem oraz chwilowym zanurzeniem w wodzie.
- Uniwersalne zastosowanie w automatyce maszyn, produkcji, logistyce, przemyśle spożywczym, opakowaniowym oraz na liniach montażowych.
- Szybki i prosty montaż przy użyciu standardowego gwintu M12 x 1; możliwość zabezpieczenia przed wstrząsami.
Typowe wykorzystanie rozdzielacza to budowa magistrali sygnałowych, zasilanie kilku czujników z jednego wyjścia lub przyłączanie dwóch urządzeń do jednego punktu sterowania. Zastosowanie przewodu o zwartej konstrukcji i wysokiej elastyczności umożliwia jego instalację nawet w miejscach o ograniczonej przestrzeni.
Specyfikacja techniczna zorientowana na potrzeby przemysłu
Rozdzielacz Y M12 / M12 obsługuje napięcie robocze od 18 do 30 V DC oraz prąd do 4 A na styk, co umożliwia przesył zasilania i sygnału w wielu aplikacjach przemysłowych. Złącza posiadają powłokę niklowaną oraz pozłacane styki, co gwarantuje doskonały kontakt elektryczny oraz wydłużoną trwałość użytkowania. Produkowany zgodnie z normą DIN EN 61076-2-101.
- Przewód o długości 0,6 m, wykonany z wysokiej jakości PUR, platerowany bez użycia ołowiu, kadmu i substancji halogenowych.
- Tolerancje długości przewodu spełniają wysokie normy jakościowe (zgodnie z załączonym schematem).
- Odporność na promieniowanie UV, płomień, chemikalia oraz oleje umożliwia zastosowanie na zewnątrz oraz w trudnych warunkach środowiskowych.
Konstrukcja rozdzielacza gwarantuje łatwą integrację z systemami wymagającymi wysokiej szczelności oraz niezawodności przesyłu sygnału i zasilania.
Możliwości indywidualnego dopasowania i bezpieczeństwo użytkowania
Dzięki budowie modułowej oraz wymiennej długości przewodów, rozdzielacz może być dostosowany do indywidualnych potrzeb aplikacji. Odpowiednie oznakowanie kolorystyczne przewodów oraz czytelna dokumentacja techniczna ułatwiają instalację i eliminują ryzyko błędów montażowych. Zastosowanie złącz M12 typu Lite (na zamówienie) oraz zabezpieczeń przed agresywnymi mediami pozwala na szerokie spektrum konfiguracji produktu.
- Montowany poprzez włożenie i przykręcenie, kompatybilny z szeroką gamą akcesoriów przemysłowych.
- Odporność na drgania i wstrząsy – dzięki wzmocnionej konstrukcji oraz wysokiej jakości materiałom użytym do produkcji.
- Ochrona środowiskowa – komponenty bez ołowiu, kadmu, FCKW, halogenów i silikonów.
Rozdzielacz Y M12 / M12 żeński 0° LED to rozwiązanie polecane wszystkim, którzy poszukują trwałych i sprawdzonych elementów do budowy, modernizacji lub rozbudowy instalacji automatyki przemysłowej, niezbędnych wszędzie tam, gdzie kluczowe są niezawodność, bezpieczeństwo oraz łatwość montażu.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
