Xtreme - Outdoor

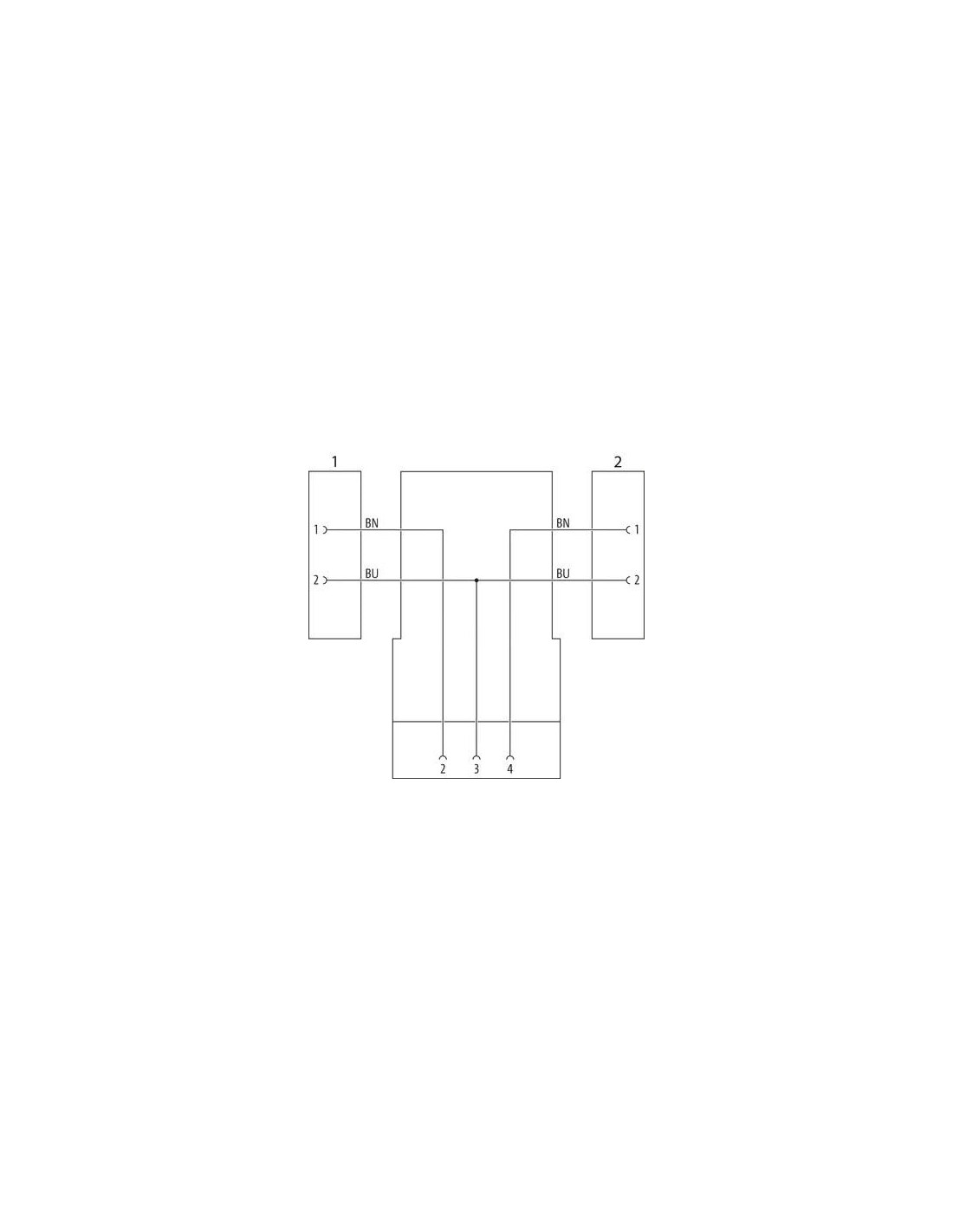

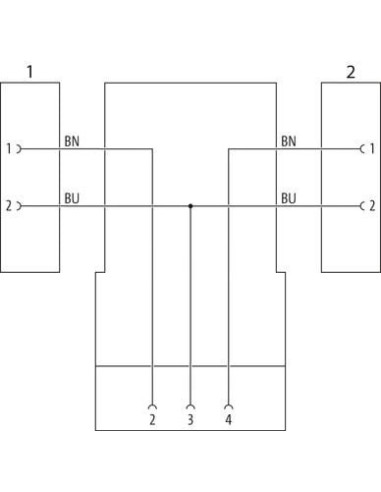

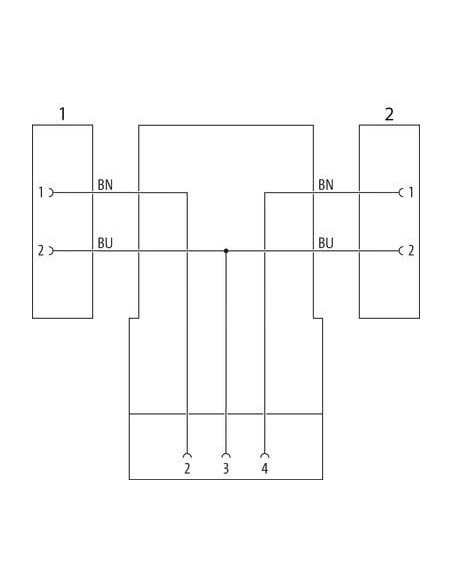

Rozdzielacz Y
Inne długości kabli są dostarczane na życzenie.
Męski prosty
6...230 V AC/DC

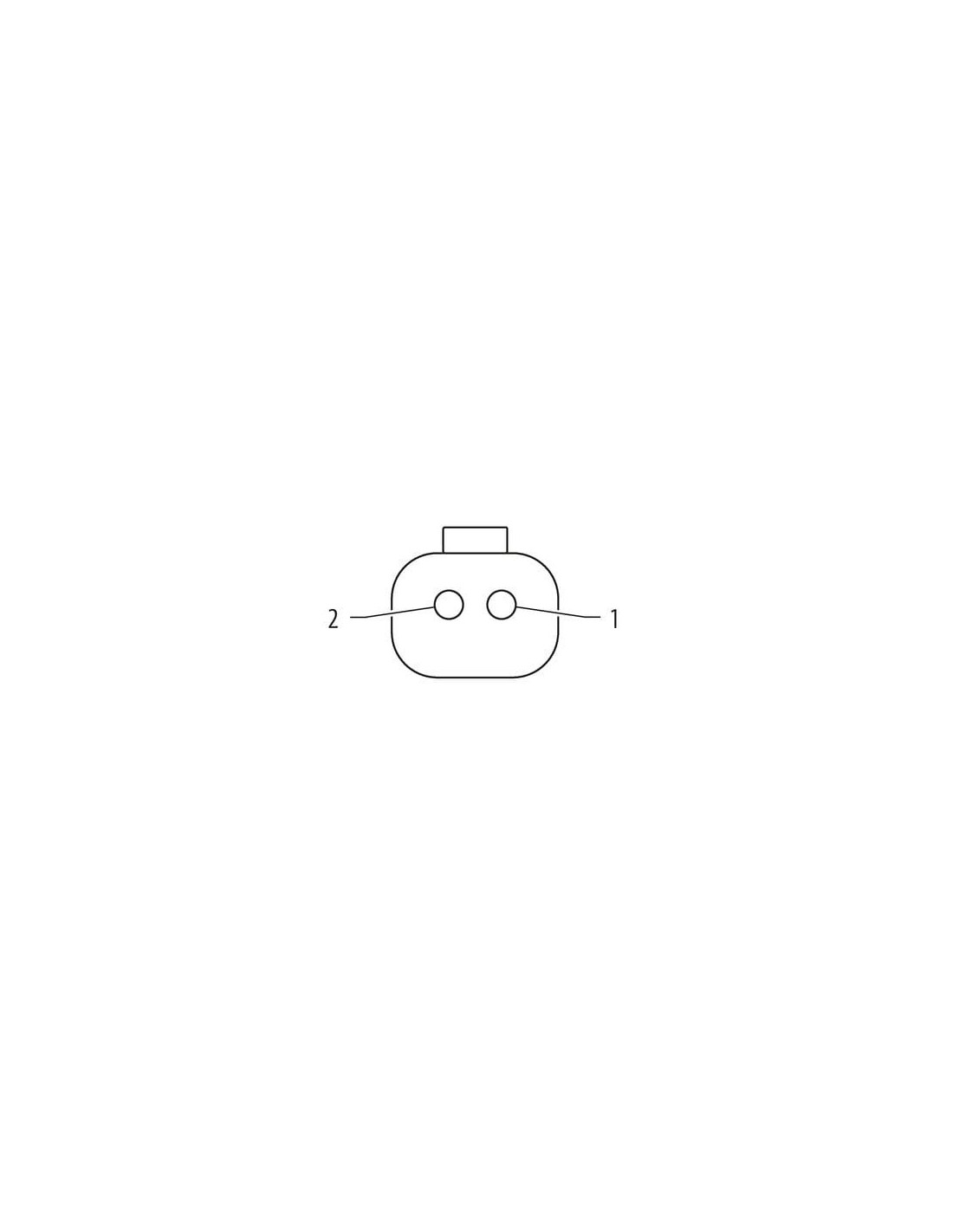

kompatybilny z Deutsch DT06-2S

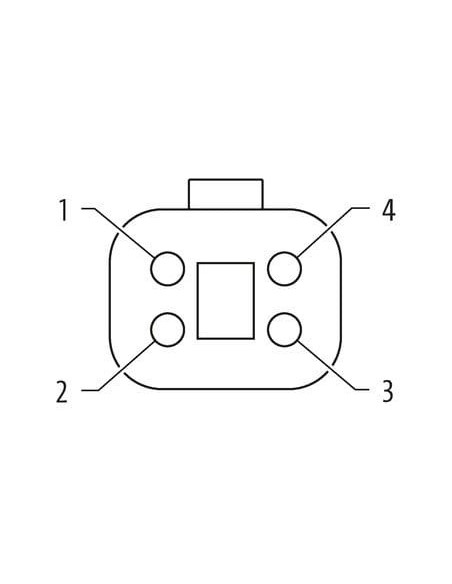

kompatybilny z Deutsch DT06-4S
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,75 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |

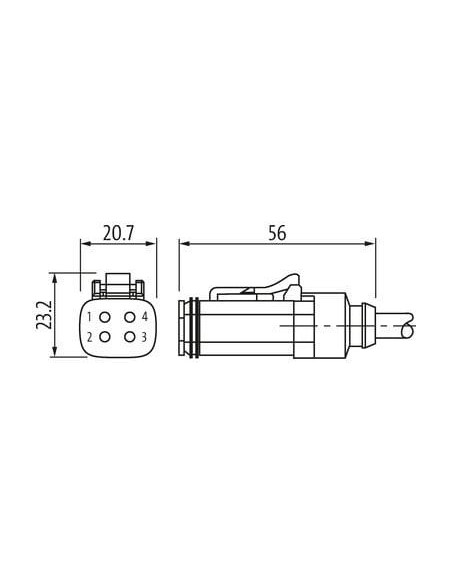

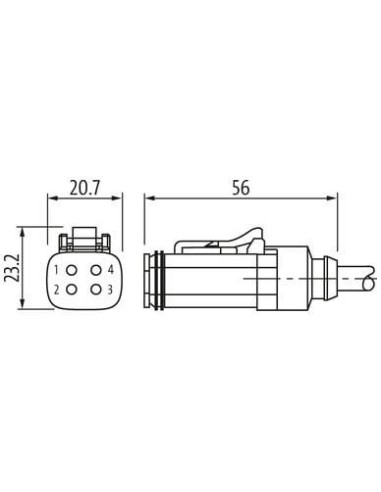

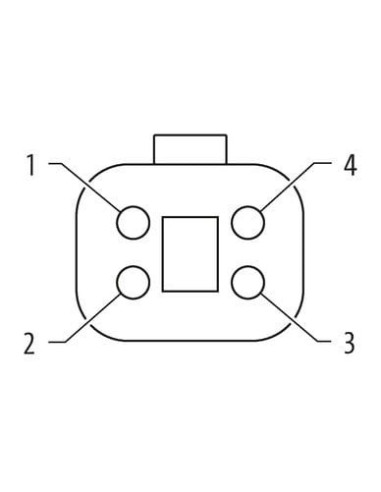

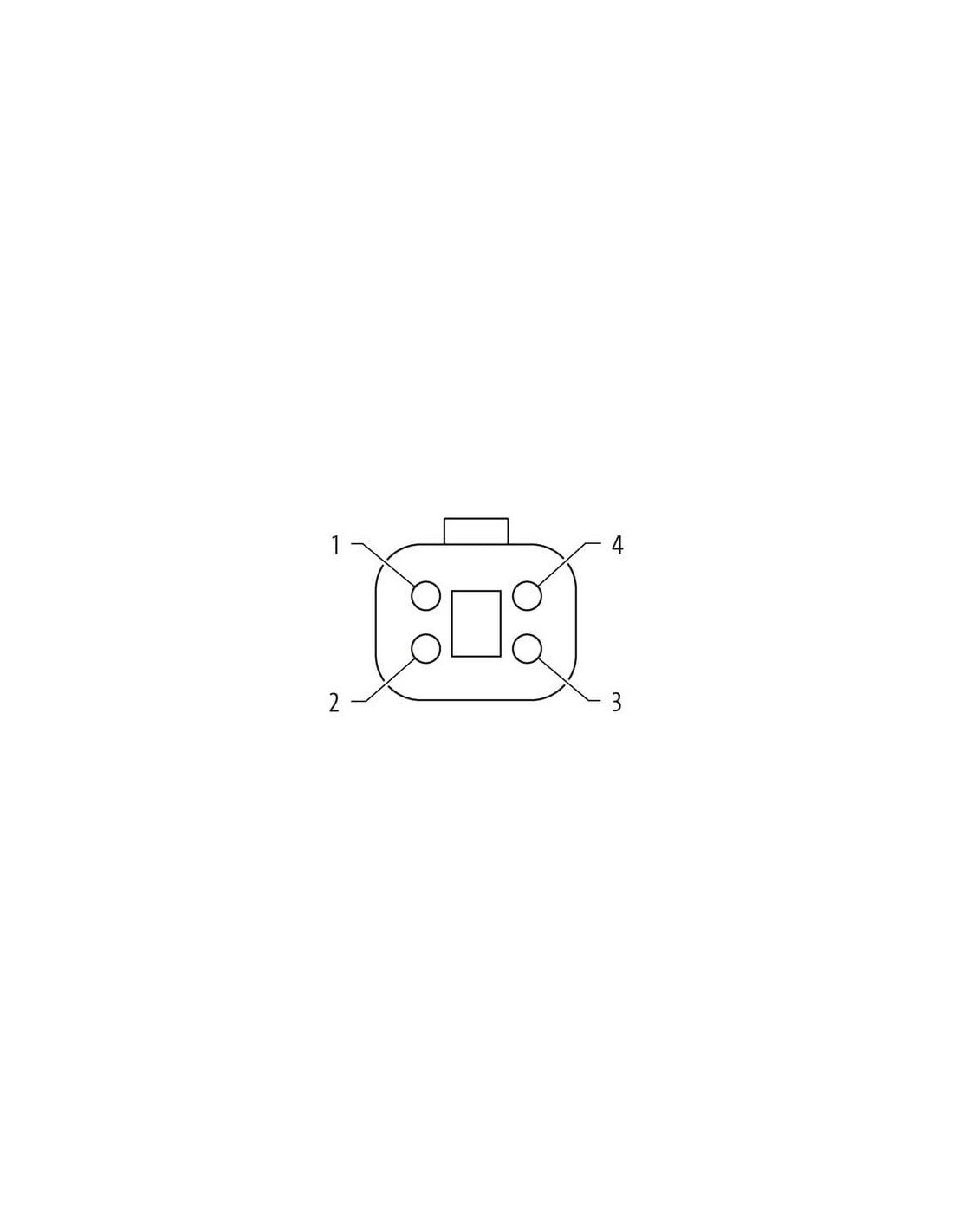

| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |

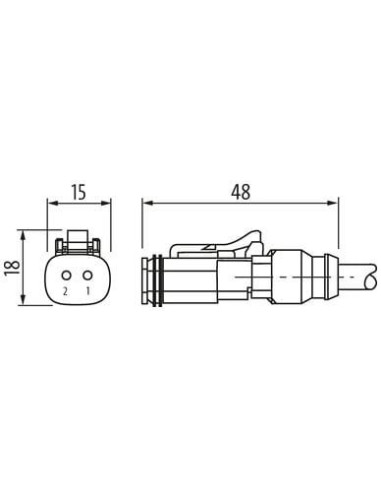

| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Strona 3
| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

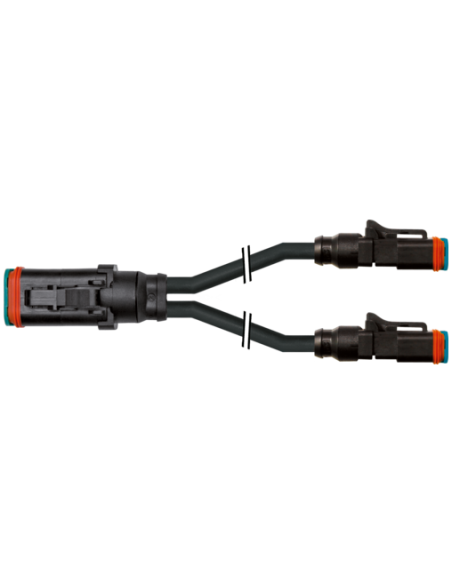

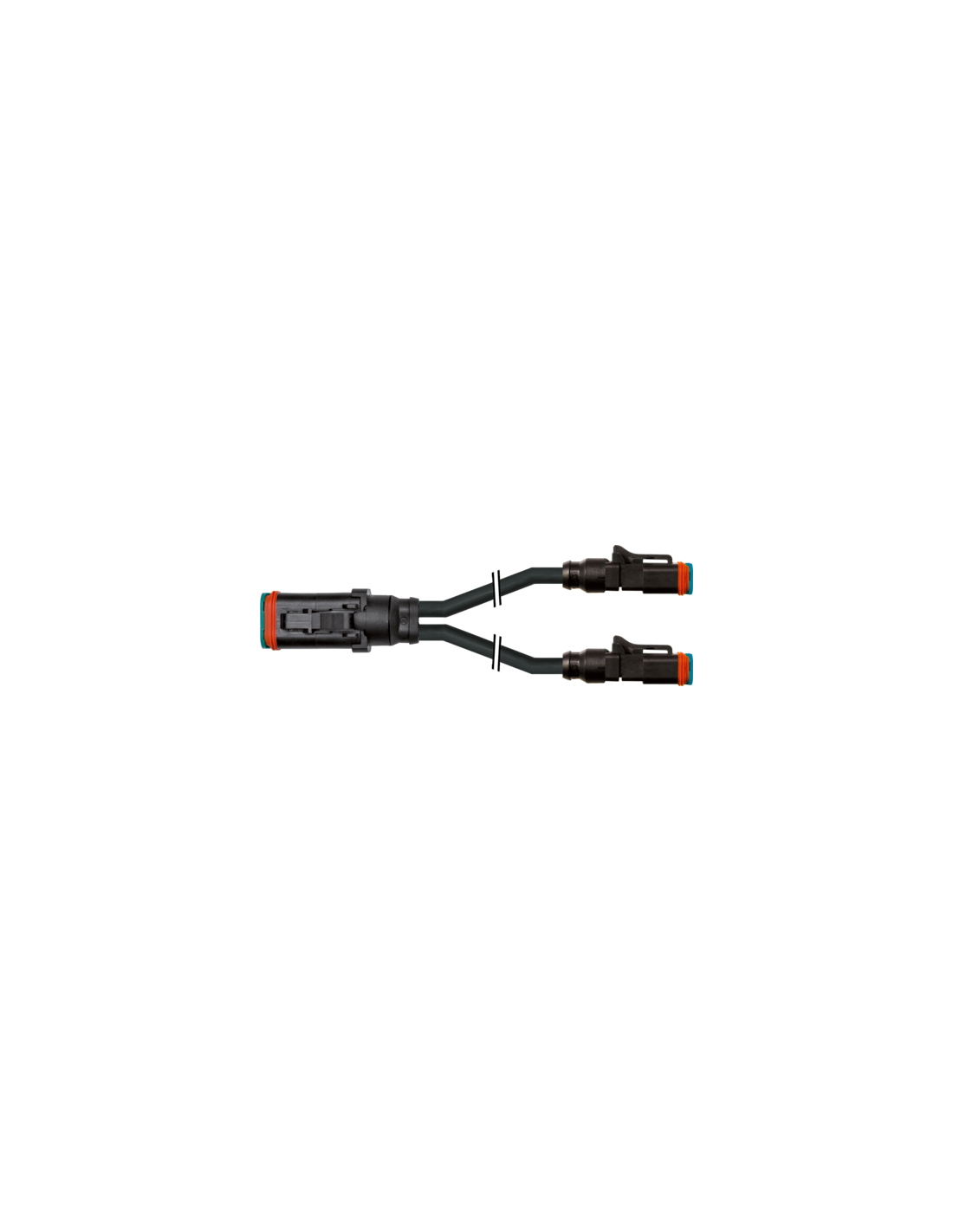

Korek pobierający MDCY06-4s / 2x MDC06-2s – wysokiej jakości rozdzielacz Y do zastosowań przemysłowych i outdoorowych
Korek pobierający MDCY06-4s / 2x MDC06-2s o kodzie produktu 7072-77541-7540075 to profesjonalny rozdzielacz Y zaprojektowany z myślą o wymagających aplikacjach przemysłowych oraz zastosowaniach w trudnych warunkach zewnętrznych. Produkt ten stanowi praktyczne rozwiązanie służące do wydajnego rozdzielania sygnału lub zasilania w układach automatyki, pojazdach specjalnych oraz instalacjach terenowych.
Kluczowe cechy i zalety rozdzielacza Y z serii Xtreme Outdoor
Wysoka odporność chemiczna i na oleje, dzięki zastosowaniu wysokiej jakości tworzywa sztucznego PA oraz silikonowych uszczelek, sprawia, że złączka nadaje się do pracy w najbardziej wymagających środowiskach, zapewniając trwałość i niezawodność przez długi czas. Rozdzielacz posiada kompaktową budowę oraz stopień ochrony IP68, co oznacza doskonałą ochronę przed pyłem i zanurzeniem w wodzie.
- Kompatybilność z konektorami Deutsch DT06-2S i Deutsch DT06-4S oraz Amphenol AT06-2S / AT06-4S
- Solidna budowa i trwałość połączenia dzięki blokadzie zatrzaskowej
- Możliwość pracy z napięciami 6...230 V AC/DC oraz maksymalnym prądem 8 A
- Wysoka klasa ochrony – IP68, gwarantująca szczelność podczas pracy w trudnych warunkach pogodowych
- Odporność na promieniowanie UV, płomienie, agresywne media oraz różnorodne chemikalia
- Rozdzielacz dostępny z przewodem o długości 0,75 m (inne długości na zamówienie)
Typowe zastosowania i możliwości wykorzystania rozdzielacza Y z konektorami Deutsch i Amphenol
Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, na pojazdach terenowych, w maszynach rolniczych, leśnych oraz budowlanych, a także na liniach produkcyjnych i w instalacjach zewnętrznych, gdzie niezbędna jest stabilność połączenia oraz ochrona przed czynnikami zewnętrznymi. Rozdzielacz Y umożliwia szybkie i bezpieczne rozdzielanie sygnału lub zasilania bez konieczności stosowania dodatkowych zacisków czy lutowania, co podnosi elastyczność montażu.
- Układy oświetleniowe i zasilające w pojazdach specjalnych
- Systemy czujników w środowiskach o wysokiej wilgotności i zapyleniu
- Przemysłowe linie produkcyjne i automatyka maszyn
- Instalacje outdoorowe i systemy komunikacji sygnałowej
- Aplikacje wymagające szybkiego serwisowania dzięki rozwiązaniom plug & play
Bezpieczeństwo, trwałość i wygoda montażu
Wysokiej jakości miedziane styki pokryte niklem zapewniają bardzo dobre przewodnictwo elektryczne oraz maksymalną odporność na korozję. Silikonowa uszczelka oraz wytrzymały płaszcz PUR o wysokiej twardości gwarantują szczelność i odporność na uszkodzenia mechaniczne, a także zapewniają bezproblemową pracę w szerokim zakresie temperatur od -40°C do +90°C (przy pracy ciągłej do 80°C). Elastyczny kabel o dużej liczbie cykli gięcia zapewnia długą żywotność w ruchomych aplikacjach.
Przewody bezhalogenowe, wolne od ołowiu, kadmu, silikonu i FCKW – wysoki poziom bezpieczeństwa środowiskowego przy zachowaniu pełnej funkcjonalności technicznej.
Podsumowanie – rozdzielacz Y MDCY06-4s / 2x MDC06-2s do profesjonalnych zastosowań
Wybór rozdzielacza Y MDCY06-4s / 2x MDC06-2s z konektorami Deutsch i Amphenol to gwarancja niezawodności i bezpieczeństwa połączeń w najbardziej wymagających aplikacjach. Uniwersalność montażu i szeroka kompatybilność czynią go niezastąpionym elementem wyposażenia w przemyśle, logistyce, energetyce czy motoryzacji profesjonalnej.
