Męski prosty – gniazda proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 1,5 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 1 m |
Dane elektryczne | Zasilanie
| Napięcie robocze DC na styk sygnałowy maks. | 48 V |

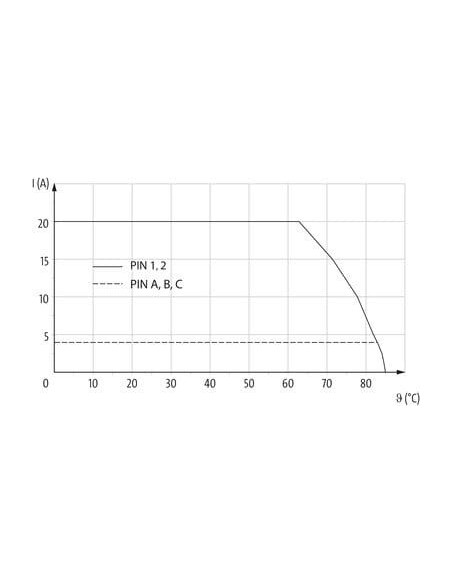

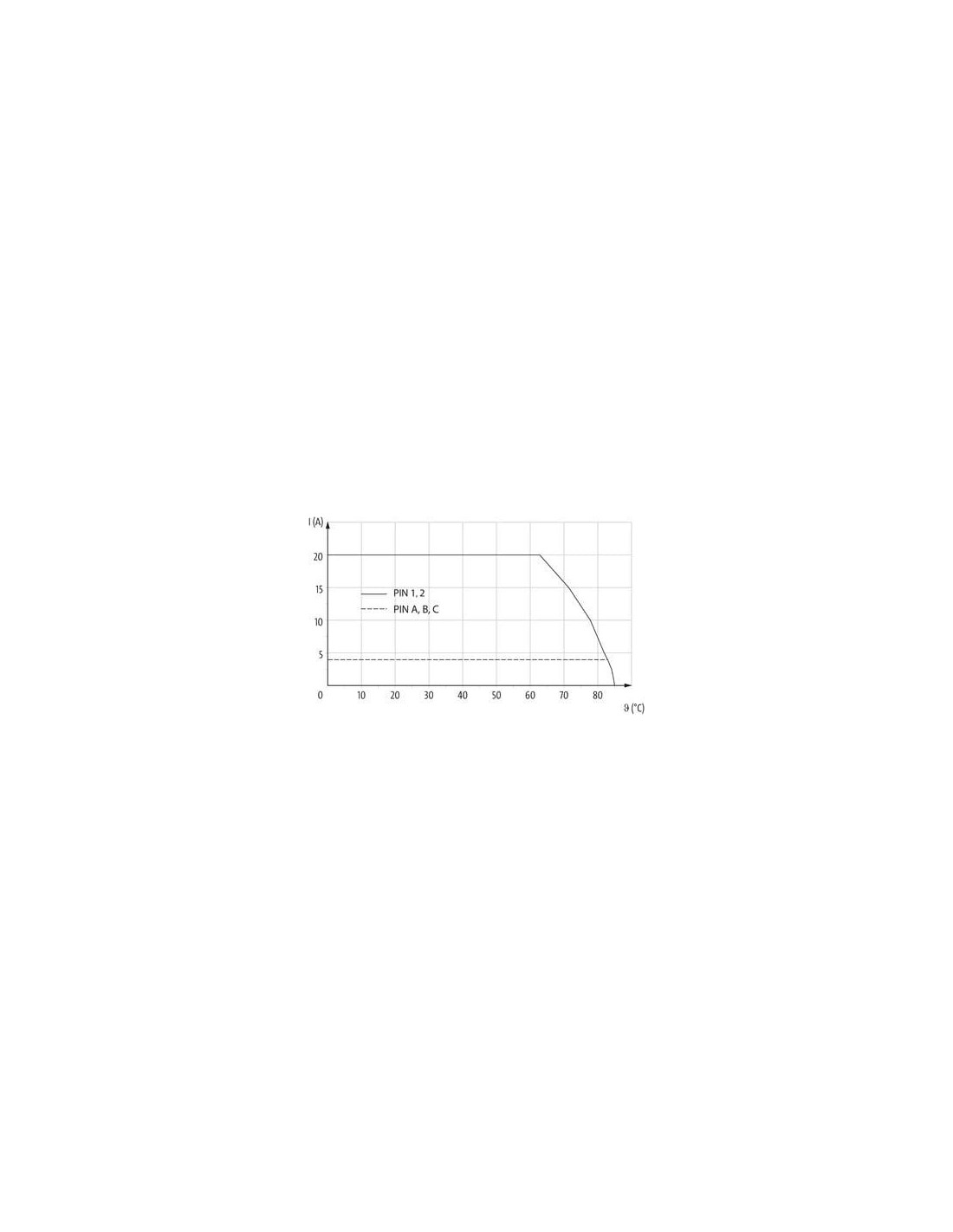

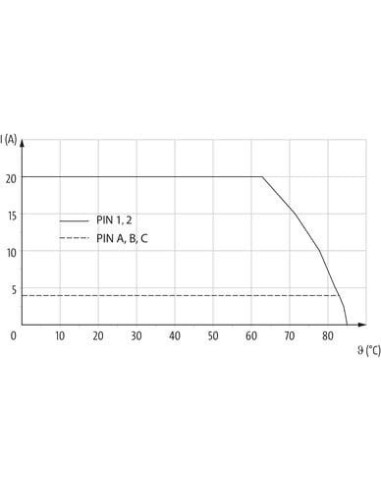

| Prąd roboczy na styk zasilania maks. | 20 A |
| Prąd roboczy na styk sygnałowy maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

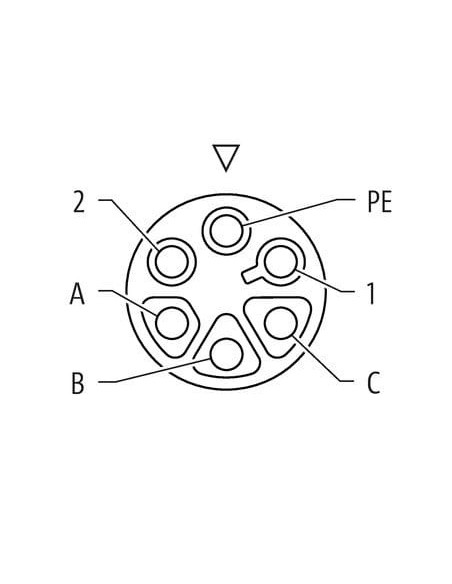

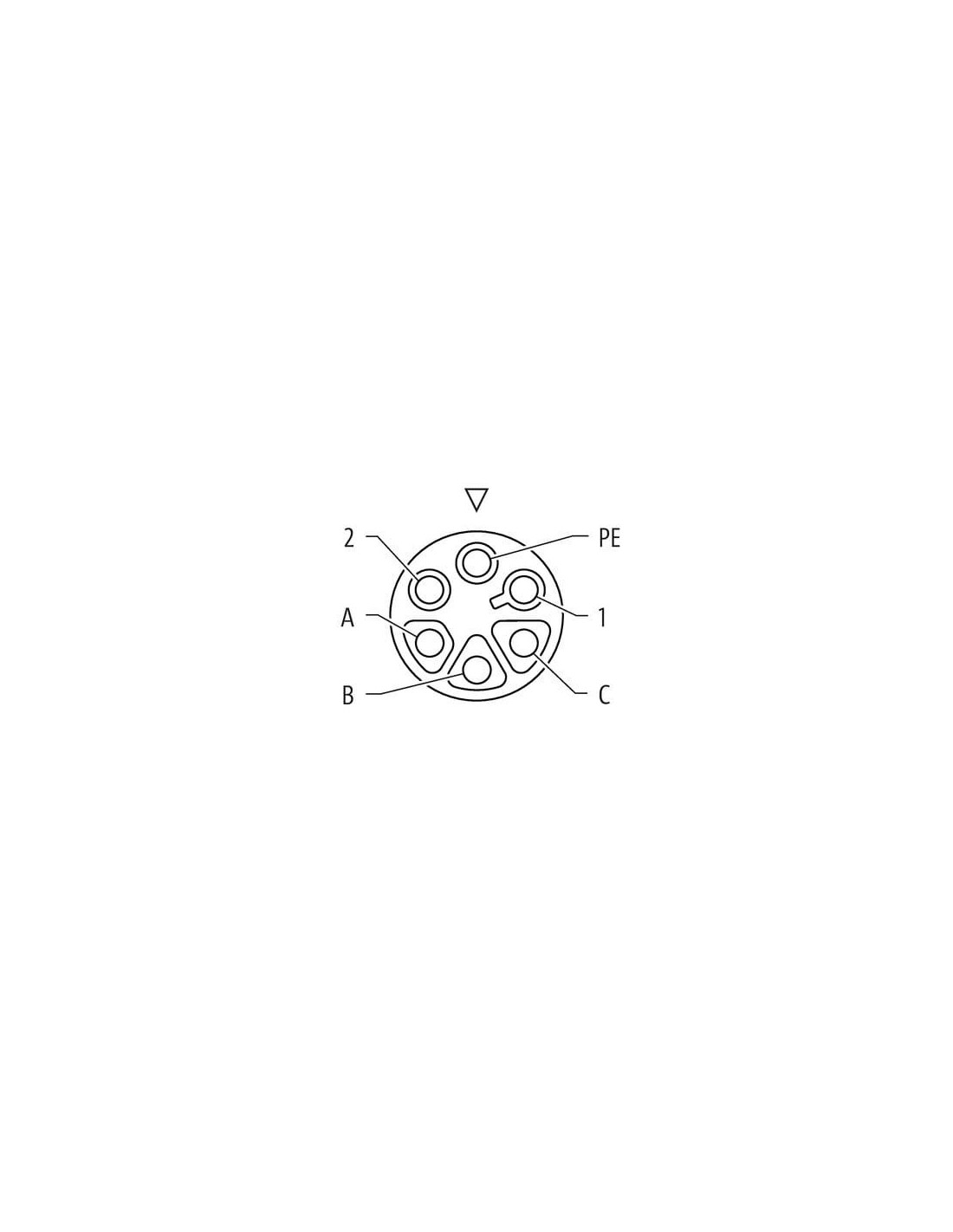

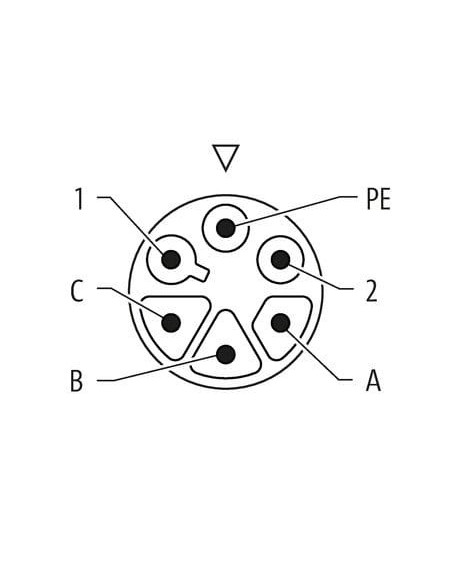

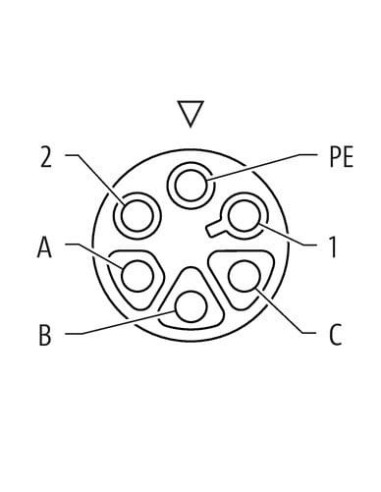

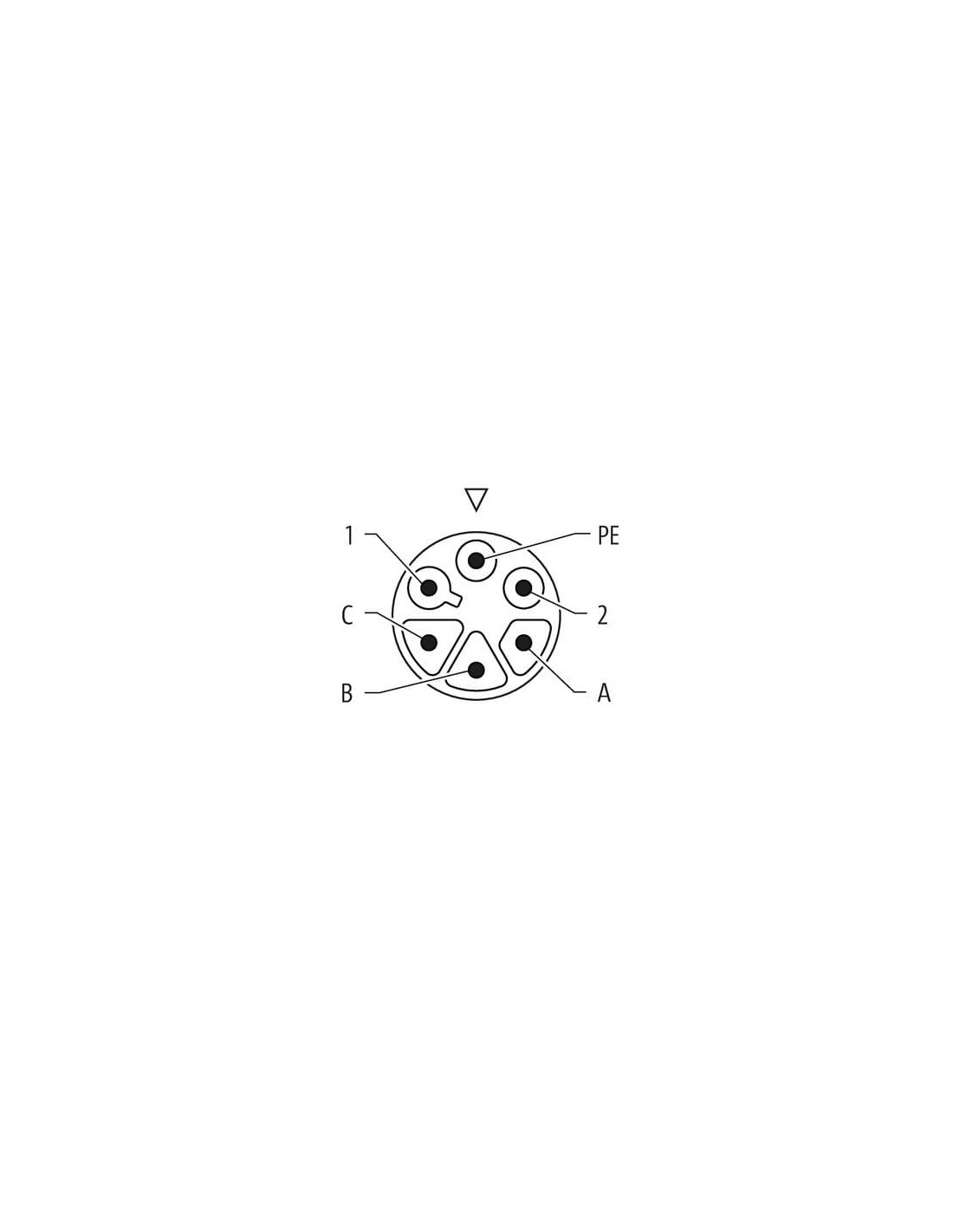

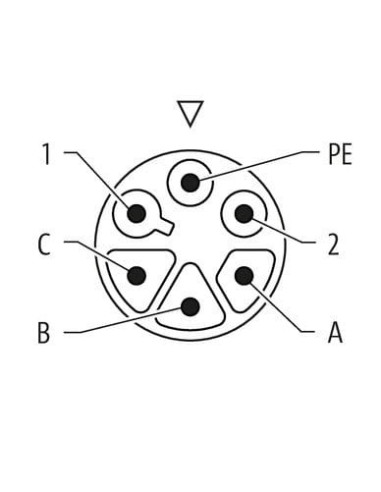

Instalowanie | Układ pinów
| Kodowanie | Typ 2 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

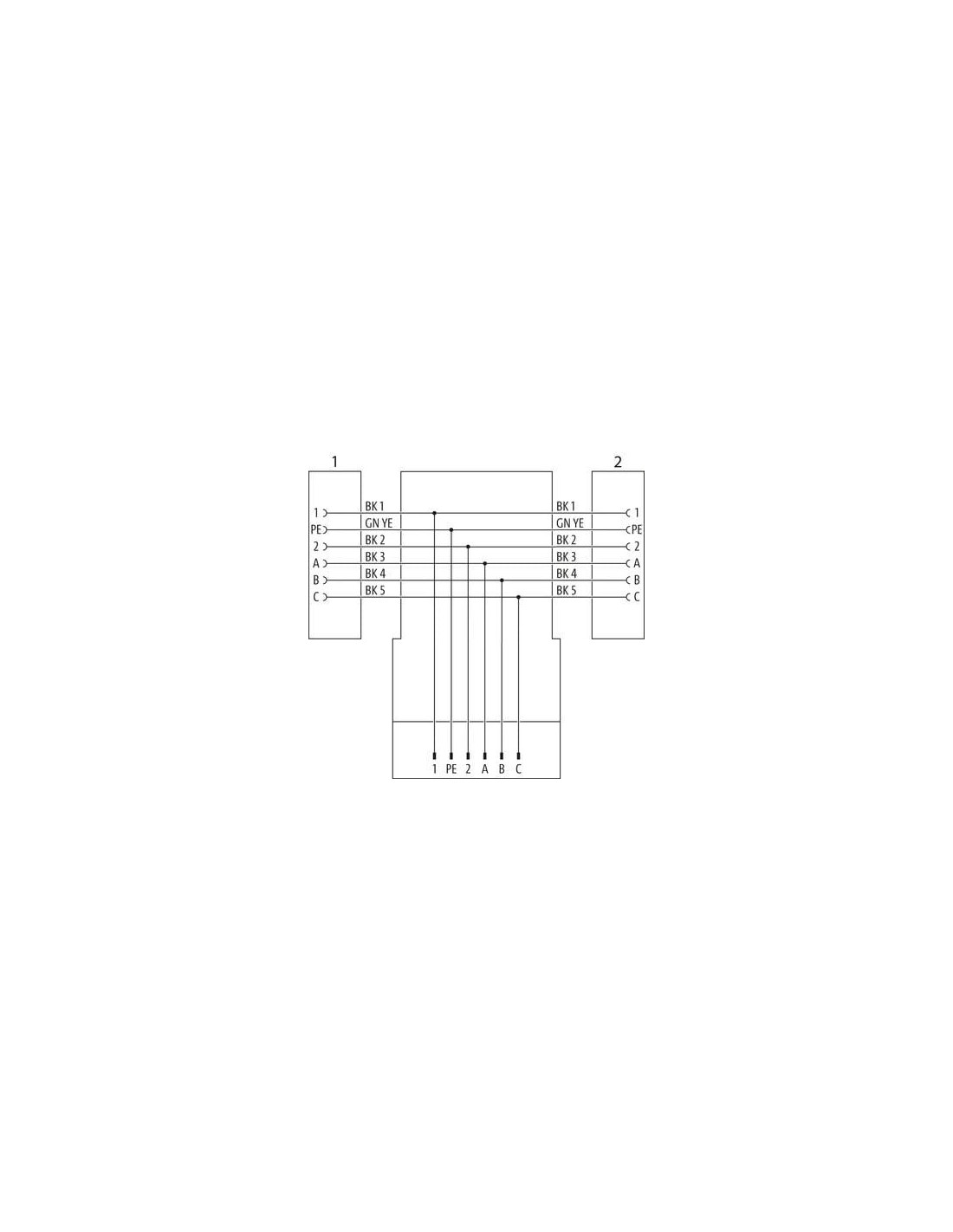

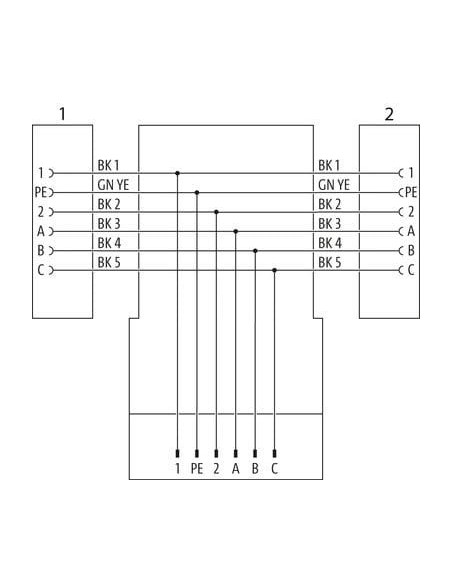

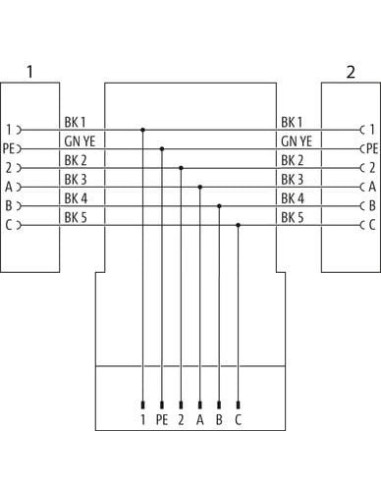

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

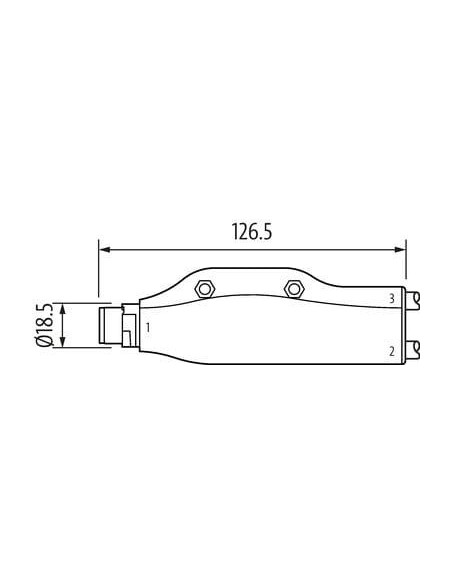

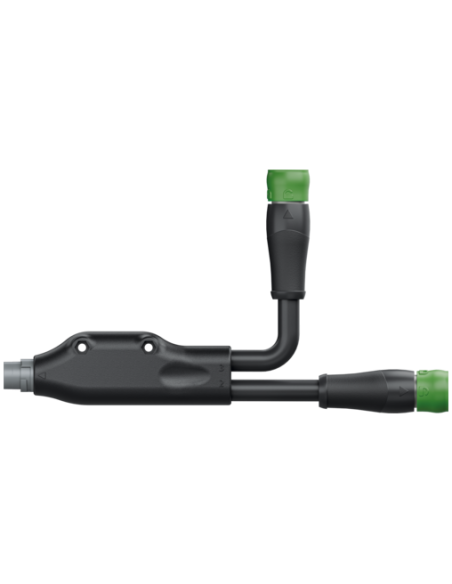

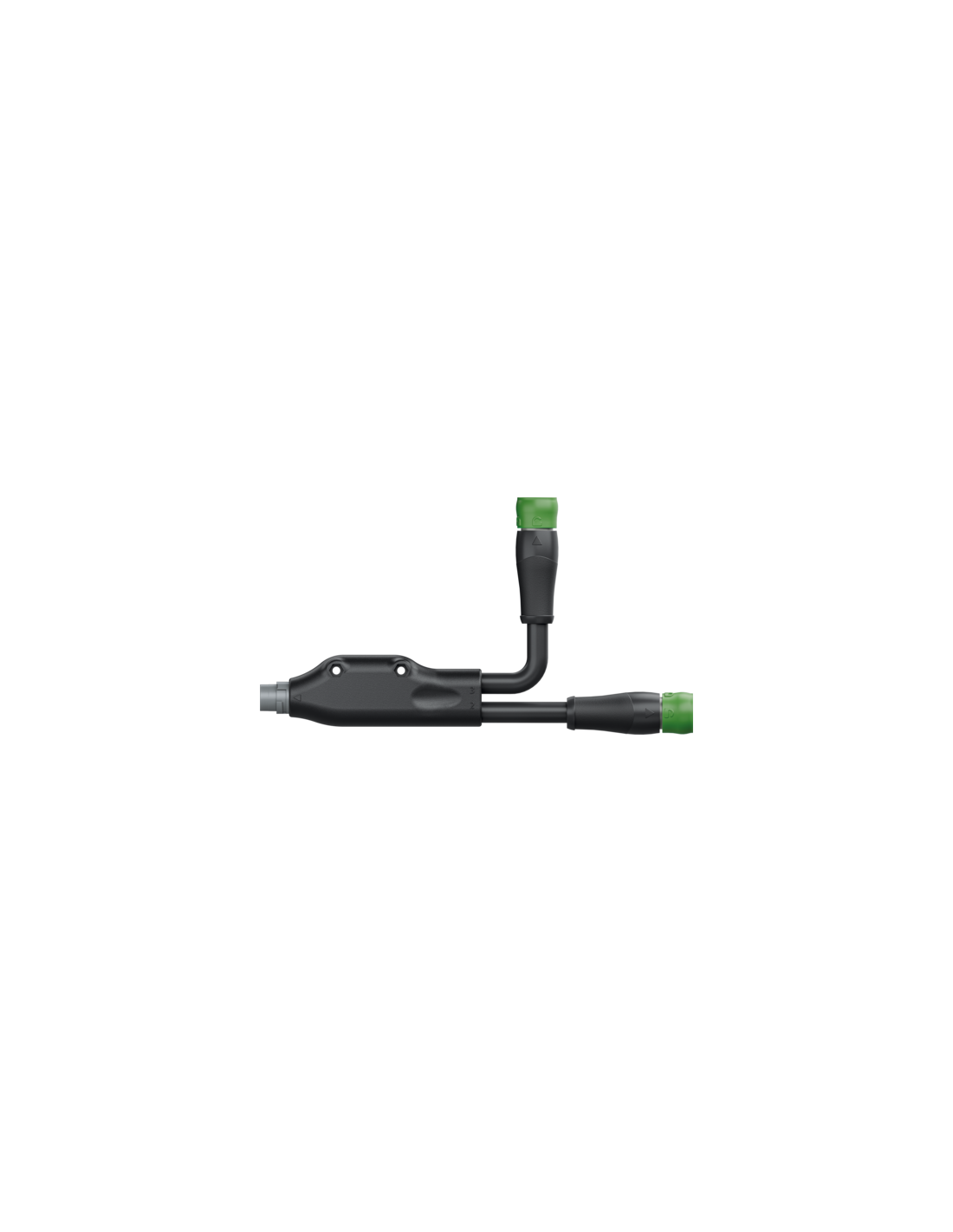

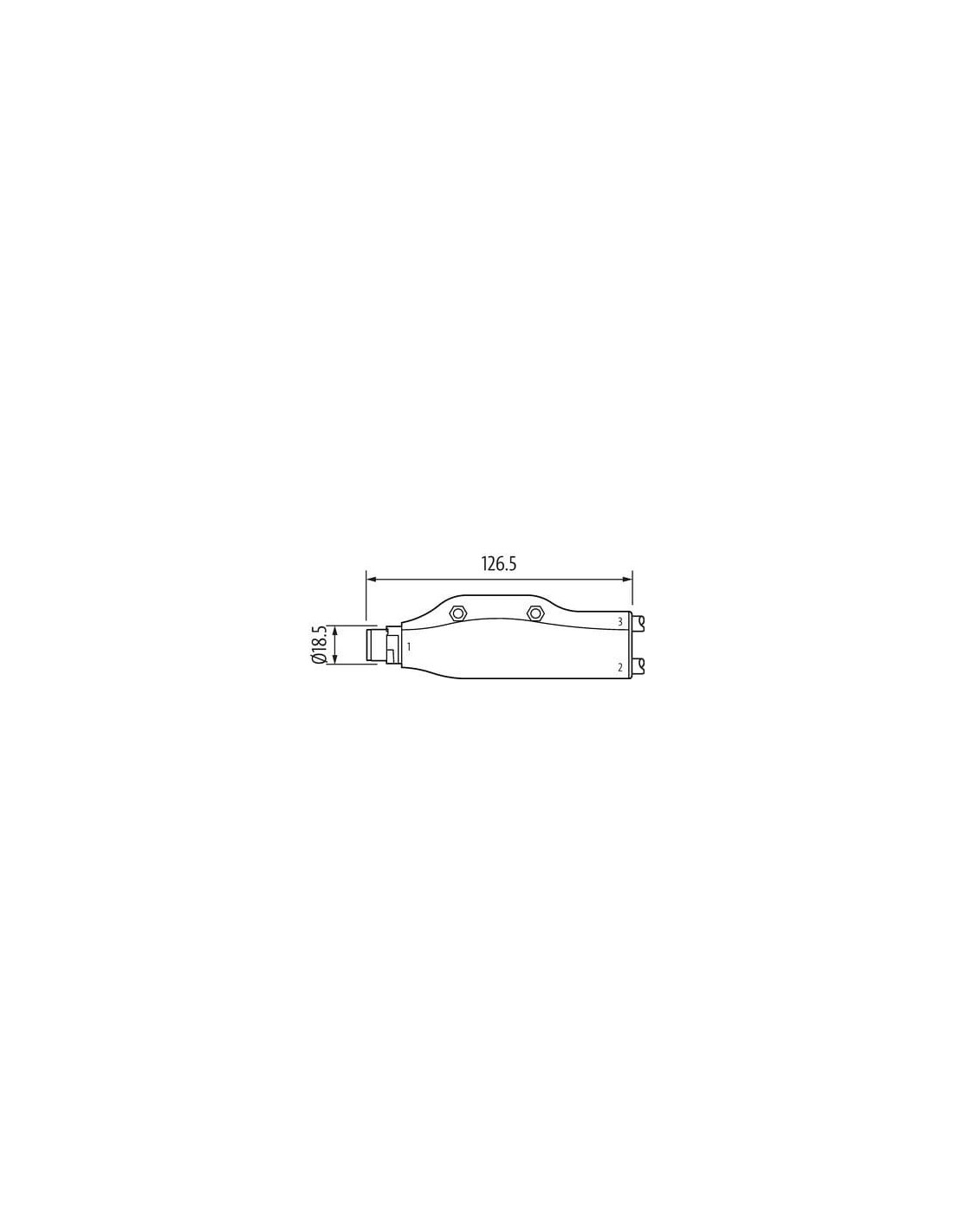

Złącze przemysłowe MQ15 męskie-żeńskie 0° / żeńskie 0° 48V DC – 7000-P8LDE-P630150
Złącze MQ15 o numerze katalogowym 7000-P8LDE-P630150 to wysokiej jakości element łączeniowy, przeznaczony do zastosowań przemysłowych, wymagających niezawodnych i trwałych połączeń elektrycznych. Stworzone do pracy w trudnych warunkach, zapewnia optymalną ochronę oraz trwałość połączenia sygnałowego i zasilającego.
Wytrzymałe i odporne złącze do wymagających aplikacji
Złącze MQ15 zostało zaprojektowane z myślą o odporności chemicznej i odporności na oleje, dzięki czemu doskonale sprawdza się w środowiskach przemysłowych, gdzie kontakt z agresywnymi mediami jest na porządku dziennym. Materiały użyte do produkcji obudowy – wysokiej jakości tworzywo sztuczne – zapewniają trwałość i długą żywotność nawet w wymagających warunkach pracy.
- Wysoki stopień ochrony: IP65 oraz IP67 – doskonałe zabezpieczenie przed wnikaniem pyłów oraz wilgocią.
- Zakres temperatury pracy: od -30°C do +85°C (dla kabla nawet do -50°C / +90°C).
- Odporność na czynniki atmosferyczne i promieniowanie UV (DIN EN ISO 4892-2 A).
- Odporność na oleje i benzynę – kluczowe w aplikacjach przemysłowych i automatyce.
Budowa i kluczowe cechy złącza MQ15
Złącze MQ15 to 6-pinowe złącze, wyposażone w specjalną opaskę kodującą typu 2, co ułatwia prawidłową identyfikację oraz zapewnia bezpieczeństwo podłączenia. Konstrukcja przewiduje proste odejście kablowe oraz bagnetowy sposób zamykania, gwarantujący szybki i stabilny montaż.
- 6 styków umożliwia zasilanie i przesył sygnałów jednocześnie.
- Obudowa z PA i blokada z POM – wysoka odporność mechaniczna.
- Zaciski na przewody o przekroju 2,5 mm².
- Wytrzymałość elektryczna do 48 V DC, obciążalność do 20 A na styku zasilania.
- Kodowanie typu 2, zgodność z normą IEC 61076-2-116.
Zastosowania złącza MQ15 – 7000-P8LDE-P630150
Złącze MQ15 znajduje zastosowanie w szeregu aplikacji wymagających wysokiej wiarygodności połączeń elektrycznych, przede wszystkim w:
- instalacjach automatyki przemysłowej
- robotyce i liniach produkcyjnych
- aplikacjach maszynowych o wysokich wymaganiach środowiskowych
- systemach transportu i logistyki
- przetwórstwie spożywczym (dzięki łatwemu czyszczeniu i odporności na detergenty).
Bezpieczna i efektywna instalacja
Produkt umożliwia szybkie i wygodne połączenie typu włożone – zablokowane. Specjalna konstrukcja oraz zalecane stosowanie opasek zaciskowych pozwala ograniczyć wpływ obciążeń mechanicznych na przewód. Zaleca się przestrzeganie minimalnych promieni gięcia przewodów, co wpływa na zachowanie klasy ochrony IP oraz długą żywotność połączenia.
- Minimalny promień gięcia podczas instalacji stałej: 5 x średnica zewnętrzna kabla.
- Minimalny promień gięcia przy pracy w ruchu: 10 x średnica zewnętrzna kabla.
- Wysoka liczba cykli gięcia i skręcania (przewody przystosowane do ruchomych aplikacji).
Nowoczesny przewód PUR – wytrzymałość i ekologia
Kabel PUR o długości 1,5 m zapewnia doskonałą odporność na ścieranie, zginanie oraz wpływ czynników zewnętrznych. Jest wolny od halogenów, kadmu, ołowiu i silikonu, dzięki czemu jest bezpieczny dla środowiska i użytkownika.
Podsumowanie – kluczowe zalety i możliwości użycia
Złącze MQ15 męskie-żeńskie 0° / żeńskie 0° (7000-P8LDE-P630150) to niezawodny wybór dla profesjonalnych aplikacji przemysłowych, gdzie liczy się niezawodność, odporność na czynniki zewnętrzne oraz prostota montażu. Dzięki wysokiej jakości wykonania, wydajności elektrycznej i kompatybilności z systemami sterowania, znajduje szerokie zastosowanie w każdej branży wymagającej solidnych rozwiązań łączeniowych dla zasilania i sygnałów.
