Xtreme - Outdoor

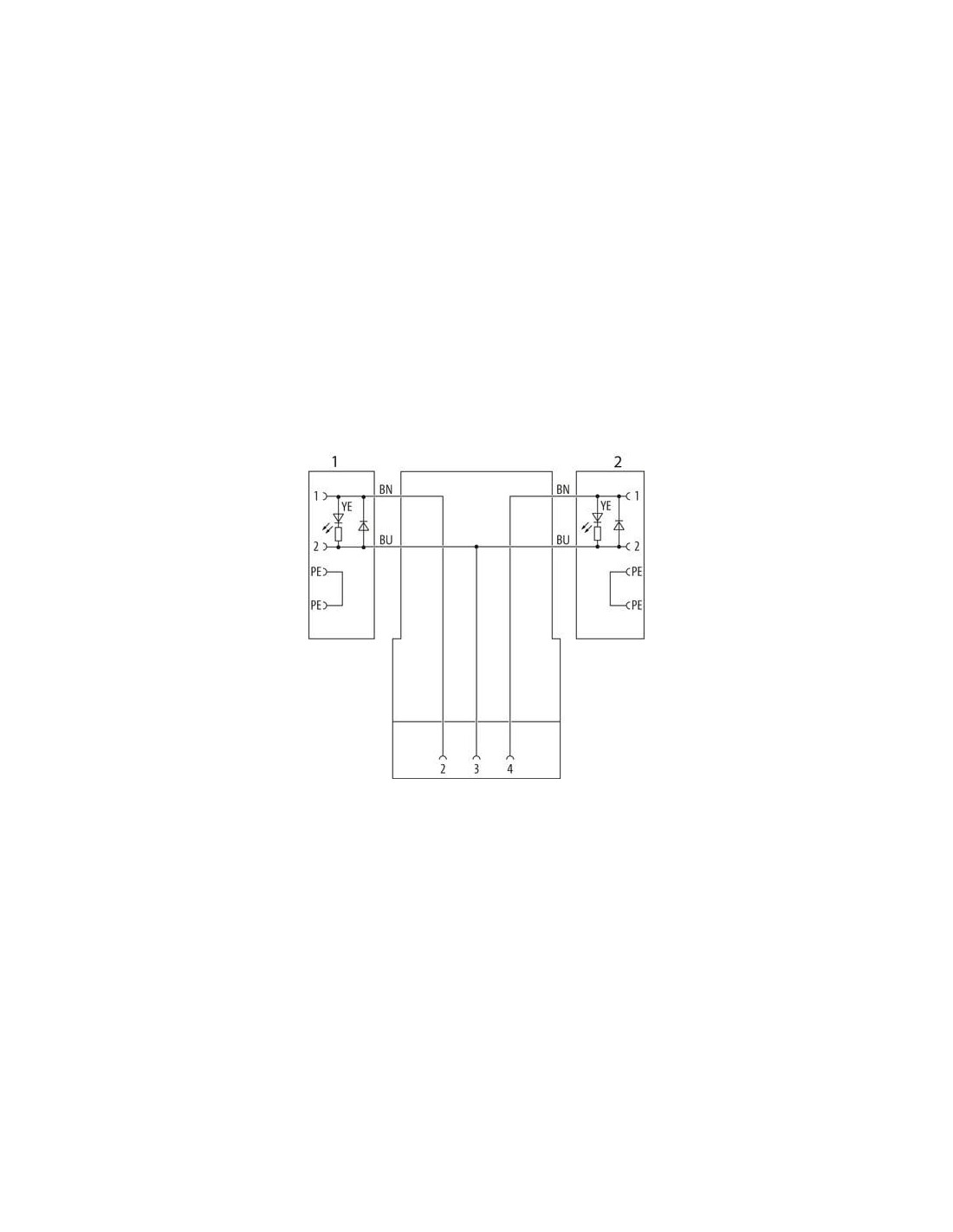

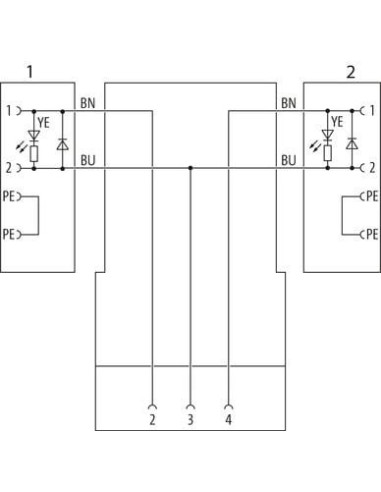

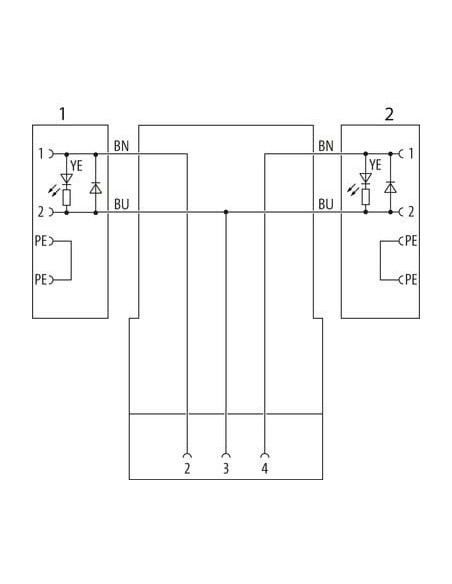

Rozdzielacz Y
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Męski prosty
4-piny
12...24 V DC
kompatybilny z Deutsch DT06-4S
MSUD A
Dioda + LED
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 6 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | MSUD A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Strona 3
| Family construction form | MSUD A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 x 31 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | free-wheeling diode |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

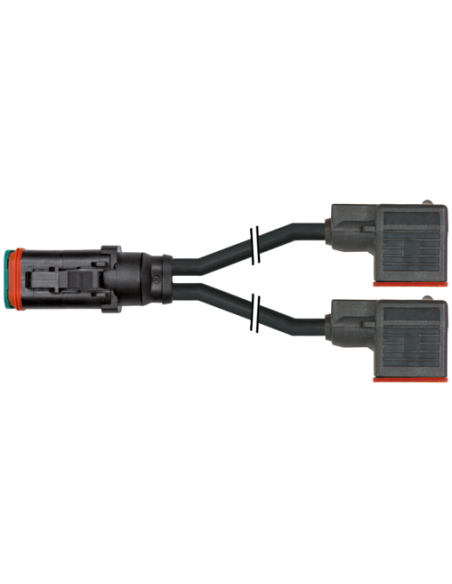

Korek zaworowy MDCY06-4s – rozdzielacz Y do zastosowań przemysłowych i mobilnych
Korek zaworowy MDCY06-4s / 2x korek zaworowy format A 18 mm, o kodzie produktu 7072-77536-7540600, to niezawodny rozdzielacz Y przeznaczony do profesjonalnych instalacji elektrotechnicznych i automatyki przemysłowej. Zaprojektowany z myślą o zastosowaniach wymagających wysokiej odporności na czynniki zewnętrzne i agresywne media, doskonale sprawdza się w środowiskach przemysłowych, automatyce mobilnej oraz aplikacjach pojazdowych.
Wytrzymała konstrukcja i odporność na czynniki przemysłowe
Produkt charakteryzuje się solidną obudową wykonaną z odpornego tworzywa sztucznego PA, które cechuje doskonała wytrzymałość chemiczna oraz odporność na oleje. Wysokiej jakości złącza niklowane oraz uszczelnienia silikonowe gwarantują bezpieczeństwo i szczelność połączeń, nawet w trudnych warunkach pracy.
Stopnie ochrony IP65, IP66K i IP68 pozwalają na pewne użytkowanie produktu zarówno w środowisku suchym, jak i wilgotnym, a także w miejscach o zwiększonym zapyleniu lub narażeniu na rozpryski cieczy.
Uniwersalne zastosowanie i kompatybilność
MDCY06-4s jest kompatybilny z popularnymi standardami złączy, takimi jak Deutsch DT06-4S oraz Amphenol AT06-4S, a także wyposażony w standard MSUD A. Umożliwia to bezproblemową integrację z szeroką gamą urządzeń przemysłowych i maszyn rolniczych.
- Automatyka przemysłowa
- Systemy elektrozaworów
- Pojazdy specjalne, maszyny rolnicze i budowlane
- Instalacje rozdzielcze i sterujące
Bezpieczeństwo i łatwość użytkowania
Wbudowana dioda LED wskazująca stan pracy (żółty kolor) ułatwia diagnozowanie oraz szybkie sprawdzanie poprawnego działania połączenia. Zastosowana wolnoprzełączająca dioda w obwodzie dodatkowym chroni układ przed przepięciami.
Blokada zatrzaskowa oraz prosty montaż typu "włóż i przykręć" gwarantują szybkie i bezpieczne podłączenie, a niewielkie wymiary złączy ułatwiają instalację nawet w ograniczonej przestrzeni.
Wysokiej jakości kabel PUR do pracy w wymagających warunkach
Kabel o długości 6 m wykonany z PUR (poliuretanowy płaszcz) zapewnia wysoką odporność mechaniczną, elastyczność oraz trwałość w ruchu. Dzięki odporności na UV, olejoodporności oraz zabezpieczeniu przed płomieniem, kabel przystosowany jest do pracy zarówno w warunkach stacjonarnych, jak i w aplikacjach ruchomych.
Parametry techniczne pod kątem wymagających aplikacji
- Zakres napięć roboczych: 12–24 V DC
- Liczba biegunów: 4
- Maksymalny prąd na styk: 4 A
- Przewód z miedzianą skrętką klasy 6, przekrój 0,75 mm²
- Wytrzymałość na zginanie i skręcanie – do 10 milionów cykli (C-track)
- Zakres temperatur roboczych: od -25°C do +85°C (zależnie od sekcji kabla, nawet od -40°C do +90°C)
Kluczowe zalety korka zaworowego MDCY06-4s
- Szybka i łatwa instalacja dzięki intuicyjnemu montażowi
- Wysoki stopień ochrony IP dla bezpiecznej pracy w trudnych warunkach
- Trwałość materiałów obudowy, uszczelek i przewodu
- Zabezpieczenia elektryczne przed przepięciami i przeciążeniami
- Kompatybilność ze standardami przemysłowymi
Korek zaworowy MDCY06-4s to sprawdzone rozwiązanie dla nowoczesnych układów sterowania i rozdziału sygnałów w aplikacjach przemysłowych, rolniczych, pojazdach oraz w transporcie ciężkim. Pozwala na optymalizację pracy maszyn przy zachowaniu wysokiego poziomu bezpieczeństwa i niezawodności.
