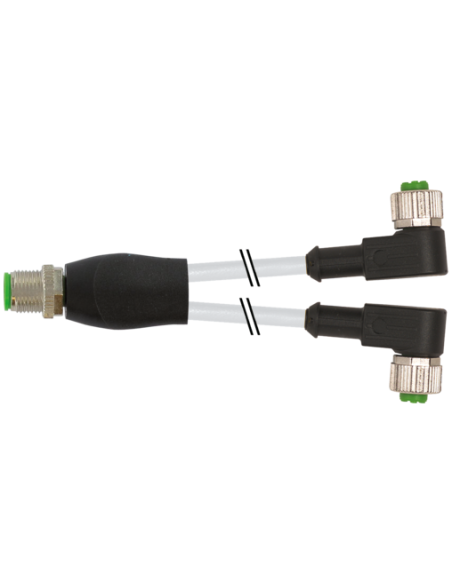

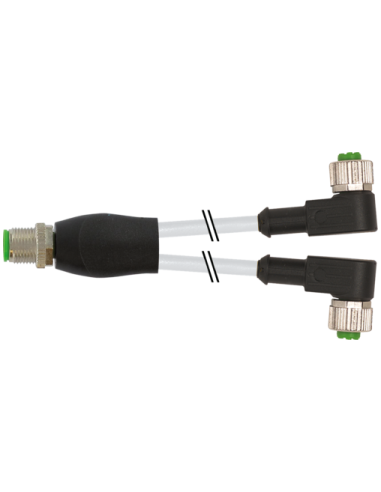

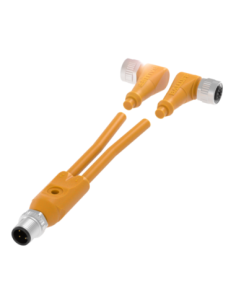

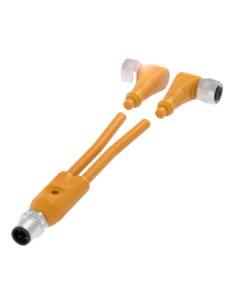

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 90° – wszechstronne połączenia przemysłowe
Rozdzielacz typu Y M12/M12 z kodowaniem A to wysokiej jakości akcesorium przeznaczone do rozdzielania sygnału lub zasilania w systemach automatyki przemysłowej i maszynowej. Produkt wyróżnia się konstrukcją umożliwiającą łatwe i bezpieczne rozgałęzienie przewodów, co znacząco upraszcza i przyspiesza montaż instalacji elektrycznych.
Wysoka jakość wykonania i trwałość złącza M12
Obudowa rozdzielacza została wykonana z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na działanie olejów. Dodatkowa powłoka blokady oraz części złączy śrubowych powstały ze stali niklowanej oraz cynkowego odlewu ciśnieniowego, co zapewnia wytrzymałość nawet w wymagających warunkach przemysłowych. Uszczelnienie typu FKM oraz wysoki stopień ochrony IP65, IP66K i IP67 gwarantują skuteczną ochronę przed pyłem, wodą oraz innymi niekorzystnymi czynnikami środowiskowymi.
Parametry techniczne – Rozdzielacz Y M12/M12
- Typ złącza: M12 męski prosty – 2 x M12 żeński 90°
- Ilość pinów: 4/3
- Długość kabla: 4 metry
- Materiał płaszcza: PUR – odporny na ścieranie i czynniki chemiczne
- Wysoka wytrzymałość mechaniczna: ochrona przeciwwstrząsowa, odporność na zginanie i skręcanie przewodów
- Średnica przewodu: 4,1 mm
- Temperatura pracy: od -25°C do +85°C (przewód: -40°C do +80/90°C)
- Maksymalne napięcie pracy: 250 V AC/DC
- Maksymalny prąd na styk: 4 A
- Powłoka styku: pozłacana, co zapewnia niezawodne połączenie elektryczne
Zalety i typowe zastosowania rozdzielacza Y M12
Rozdzielacz Y M12 pozwala na bezpieczne rozgałęzienie przewodów sygnałowych lub zasilających w szafach sterowniczych, liniach montażowych oraz systemach czujnikowych. Stanowi idealne rozwiązanie do integracji urządzeń automatyki, rozbudowy sieci czujników i siłowników oraz łączenia maszyn w środowisku przemysłowym. Sprawdza się w branżach takich jak:
- Automatyka przemysłowa – szybka integracja sensorów i aktuatorów
- Linie produkcyjne – elastyczne rozdzielanie sygnałów
- Sterowanie maszyn – redukcja ilości przewodów oraz łatwy monitoring instalacji
- Systemy transportowe i magazynowe – zwiększenie niezawodności połączeń
- Robotyka – odporność na drgania i ruchome aplikacje dzięki przewodowi klasy C-track
Łatwy montaż i uniwersalność zastosowania – Złącze M12/M12
Kompaktowa konstrukcja oraz praktyczne złącza kątowe (90°) pozwalają na instalację w miejscach o ograniczonej przestrzeni, a standard gwintu M12 x 1 umożliwia bezproblemowe dopasowanie do większości przemysłowych rozwiązań. Zabezpieczenie przeciwwstrząsowe oraz wysokiej klasy powłoka izolacyjna zapewniają długoletnią, bezawaryjną eksploatację.
Schematy podłączeń oraz układ pinów wtyków są zgodne z normą DIN EN 61076-2-101, co gwarantuje pełną kompatybilność z innymi elementami instalacji automatyki oraz precyzyjne i bezpieczne łączenie przewodów.
Rozdzielacz Y M12/M12 to profesjonalny komponent zapewniający wieloletnią niezawodność oraz bezpieczeństwo nawet w wymagających środowiskach przemysłowych.
