Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 – M12 żeński 0° 7000-40701-2330750 – profesjonalne połączenia w automatyce
Rozdzielacz Y typu M12 / M12 to specjalistyczny komponent wykorzystywany w systemach automatyki przemysłowej, umożliwiający rozdzielenie sygnałów lub zasilania do dwóch urządzeń z jednego źródła. Sprawdzi się wszędzie tam, gdzie wymagana jest kompaktowość oraz niezawodne połączenia elektryczne. Prezentowany model posiada gniazda żeńskie w konfiguracji 0°, co zapewnia wygodę podczas montażu w miejscach o ograniczonej przestrzeni.
Zalety rozdzielacza Y M12 do zastosowań przemysłowych
- Uniwersalne zastosowanie w rozdzielaniu sygnałów i zasilania w maszynach, systemach czujnikowych oraz instalacjach automatyki.
- Podwyższona trwałość dzięki solidnym materiałom: obudowa z tworzywa sztucznego PUR oraz elementy metalowe galwanizowane i niklowane.
- Wysoka odporność chemiczna i olejowa – nadaje się do pracy w wymagających warunkach przemysłowych.
- Stopnie ochrony IP65/IP66K/IP67 gwarantują pełną szczelność przed kurzem i wodą, co zapewnia długotrwałą i niezawodną pracę w trudnych środowiskach.
- Kompaktowe wymiary pozwalają na montaż tam, gdzie każdy centymetr przestrzeni jest cenny.
- Prosty montaż – system przykręcany, możliwość łatwego i bezpiecznego podłączenia dzięki wyraźnie oznaczonym pinom i ergonomicznemu kształtowi.
Specyfikacja techniczna rozdzielacza Y M12 / M12

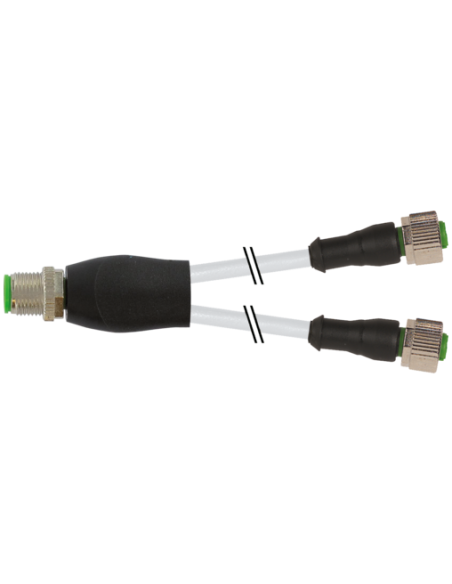

Budowa: Adapter Y wyposażony jest w jeden wtyk męski M12 (prosty) oraz dwa gniazda żeńskie M12 (proste), umożliwiające połączenie trzech urządzeń.
Długość przewodu: 7,5 metra zapewnia elastyczność w prowadzeniu instalacji nawet na większych odległościach.
Zgodność z normą: DIN EN 61076-2-101 gwarantuje uniwersalność i zgodność z większością systemów automatyki.
Zakres napięć roboczych: 250 V AC/DC, maksymalny prąd na styk: 4 A.
Temperatura pracy: od -25°C do +85°C, co umożliwia zastosowanie w różnorodnych środowiskach przemysłowych.
Przewód: PUR, bardzo odporny na ścieranie i czynniki agresywne, żyły o przekroju 0,34 mm² dopuszczają wysokie obciążenia prądowe.
Brak diody LED sygnalizacyjnej – sprawdza się w aplikacjach, gdzie nie jest wymagana dodatkowa diagnostyka wizualna.
Typowe zastosowania rozdzielacza Y M12 / M12
- Łączenie czujników i elementów wykonawczych w rozbudowanych liniach produkcyjnych.
- Rozdział zasilania i sygnałów sterujących w szafach automatyki.
- Integracja z robotami, maszynami CNC oraz nowoczesnymi liniami montażowymi.
- Układy monitoringu i bezpieczeństwa wymagające podziału sygnałów bez konieczności stosowania dodatkowych rozdzielni lub kabli.
Informacje dodatkowe – bezpieczeństwo, montaż, trwałość
Wysoka odporność na drgania i przemysłowe warunki pracy dzięki systemowi zabezpieczeń przeciwwstrząsowych oraz wysokiej jakości wykonania mechanicznego.
Pozłacane styki gwarantują pewny kontakt elektryczny i niską rezystancję złączy.
Dodatkowe wskazówki montażowe: Złącza należy chronić przed nadmiernymi obciążeniami mechanicznymi (zaleca się użycie opasek lub uchwytów). Należy także przestrzegać dopuszczalnych promieni gięcia przewodów, aby zachować klasę szczelności IP.
Rozdzielacz Y M12 / M12 to gwarancja niezawodności oraz łatwości wdrożenia w każdej instalacji automatyki przemysłowej, gdzie kluczowe jest bezpieczne, szybkie i trwałe rozdzielenie sygnałów lub zasilania.
