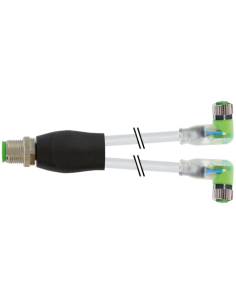

Rozdzielacz typu Y M12 – M8, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
M12, kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 250 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

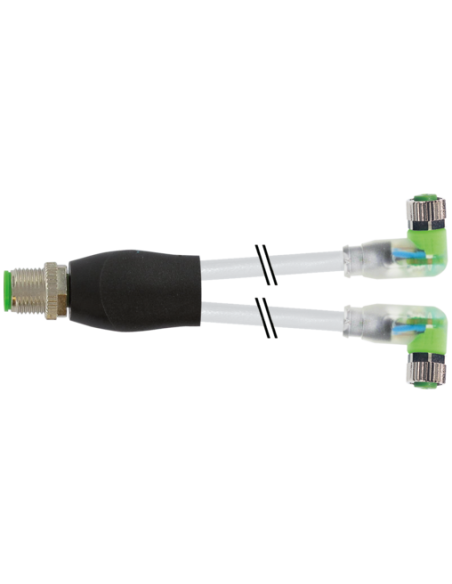

Rozdzielacz Y M12 / M8 żeński 90° LED 7000-40861-2500030 – Profesjonalne rozwiązanie do połączeń w automatyce
Rozdzielacz Y M12 / M8 to wysokiej jakości komponent przeznaczony do niezawodnego i efektywnego łączenia elementów systemów automatyki przemysłowej. Zastosowanie konektorów typu M12 (męski, prosty) oraz M8 (dwa wyjścia żeńskie, 90°) umożliwia szybkie i bezpieczne rozdzielanie sygnałów oraz zasilania w środowiskach o podwyższonej niezawodności i szczelności.
Solidna konstrukcja i odporność na trudne warunki przemysłowe
Obudowa rozdzielacza została wykonana z tworzywa PUR oraz odlewu cynkowego, co sprawia, że element jest odporny na działanie chemikaliów, olejów oraz czynników mechanicznych, takich jak odpryski spawalnicze. Stopień ochrony IP67 gwarantuje pełną szczelność – złącze jest odporne na pył oraz krótkotrwałe zanurzenie w wodzie.
Wbudowane diody LED - szybka diagnostyka połączeń
Rozdzielacz jest wyposażony w wbudowane diody LED (zieloną i żółtą), które umożliwiają natychmiastową identyfikację stanu pracy oraz sygnału w każdej gałęzi rozdzielacza. To rozwiązanie znacząco przyspiesza proces diagnozowania usterek oraz monitorowania poprawności działania układu w aplikacjach automatyki.
Zastosowania i typowe obszary wykorzystania rozdzielacza Y M12/M8
- Automatyka przemysłowa – rozdzielanie sygnałów czujników i elementów wykonawczych
- Systemy transportowe i linie produkcyjne – łączenie urządzeń sygnalizacyjnych oraz czujników
- Robotyka i technika montażowa – szybkie i niezawodne podłączanie wielu urządzeń jednocześnie
- Maszyny CNC, prasy, urządzenia zrobotyzowane
- Aplikacje wymagające wysokiej odporności na wilgoć, pył oraz środki eksploatacyjne
Kluczowe zalety rozdzielacza Y M12/M8
- Trwała izolacja i powłoka odporna na substancje chemiczne i oleje
- Stabilne połączenie – konstrukcja w pełni wodoszczelna (IP67)
- Szybka diagnostyka dzięki diodom LED
- Niezawodne styki pozłacane zapewniające stabilny przesył sygnałów
- Odporność na wibracje oraz uszkodzenia mechaniczne
- Uniwersalność podłączeń – standardy M12 i M8 (DIN EN 61076-2-101, DIN EN 61076-2-114)
- Montaż prosty i bezpieczny - przykręcanie i zabezpieczenie przeciwwstrząsowe
Dlaczego warto wybrać rozdzielacz Y M12/M8 LED?
Dzięki przemyślanej konstrukcji oraz zastosowaniu najwyższej jakości materiałów, rozdzielacz Y M12/M8 z diodami LED to idealny wybór dla wymagających aplikacji przemysłowych, gdzie niezawodność, łatwość montażu oraz szybka diagnostyka są kluczowe. Produkt zapewnia trwałość i bezpieczeństwo przesyłanych sygnałów, co przekłada się na efektywność i bezawaryjność całego systemu automatyki.
