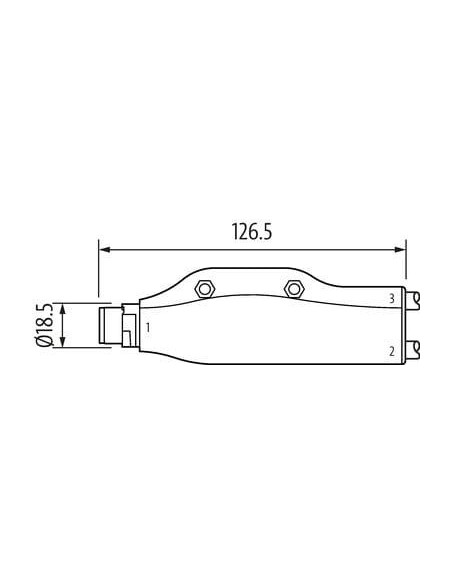

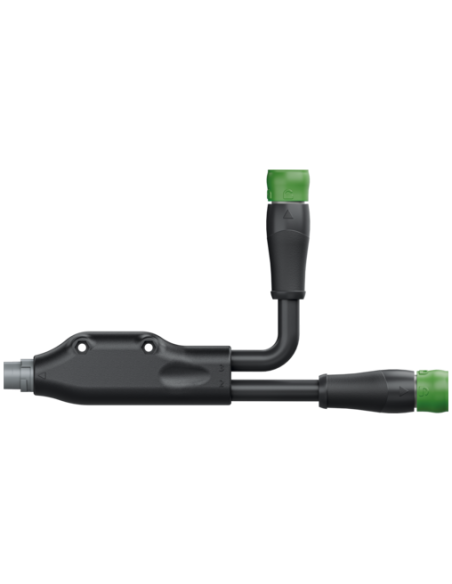

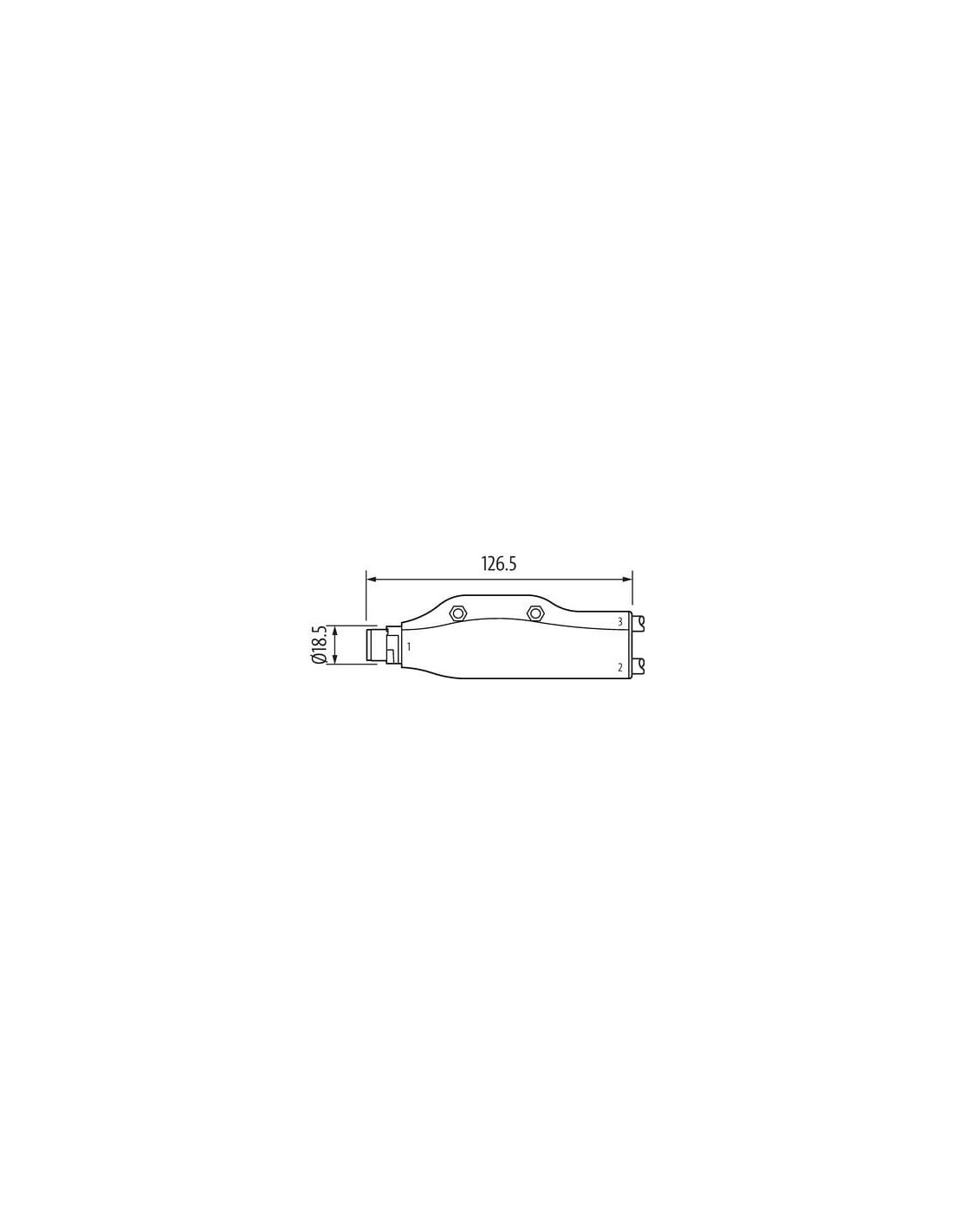

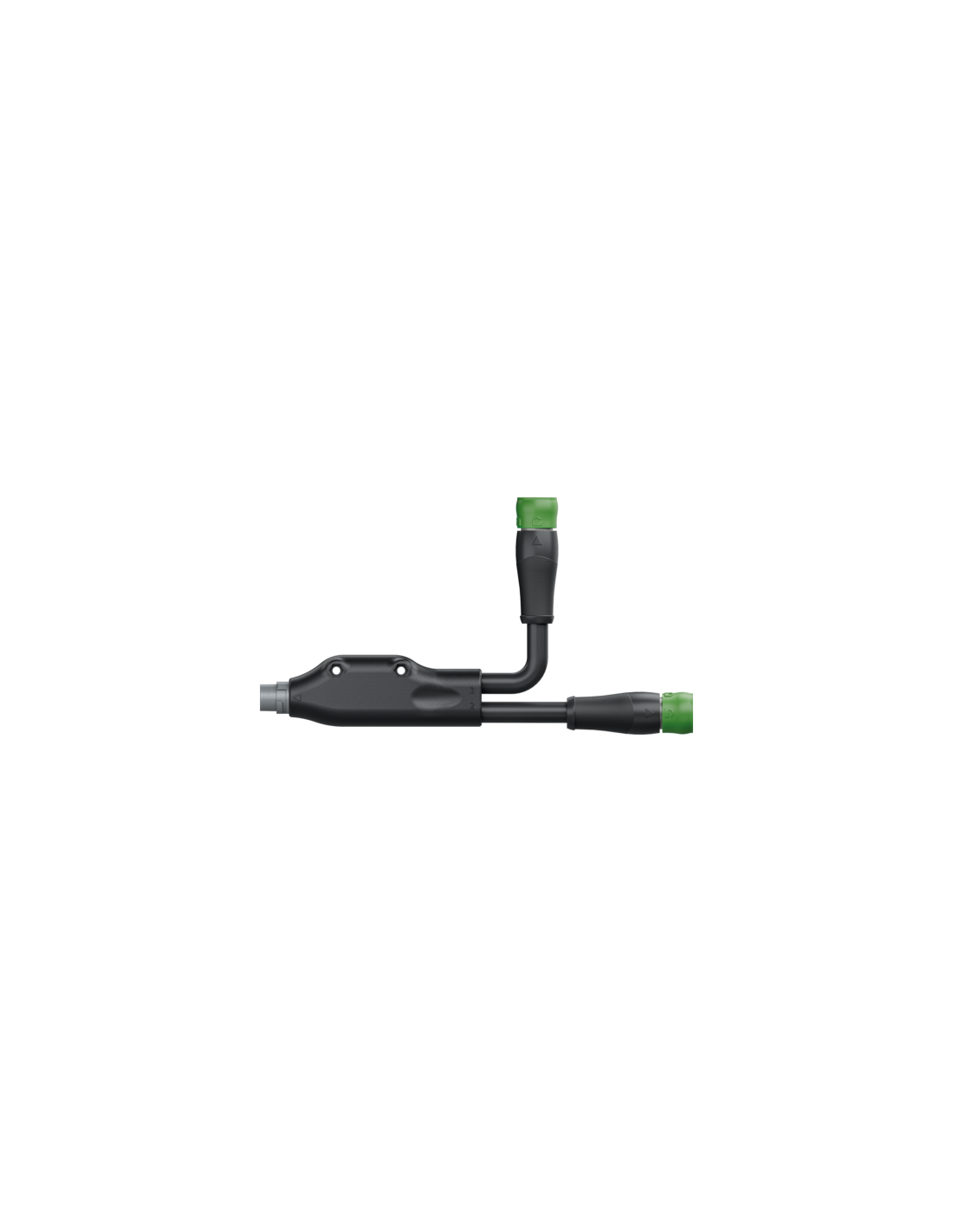

Męski prosty – gniazda proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 2 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 0,6 m |
Dane elektryczne | Zasilanie
| Napięcie robocze DC na styk sygnałowy maks. | 48 V |

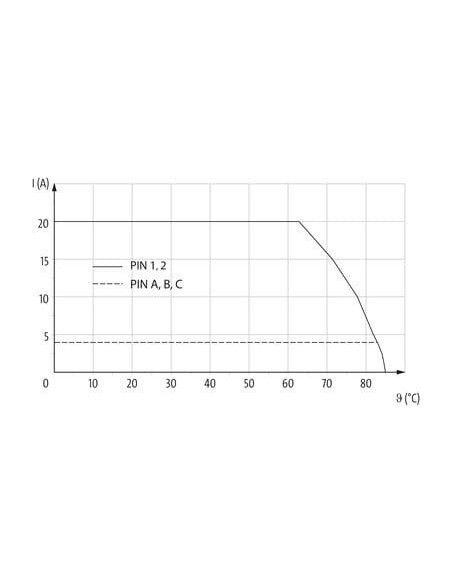

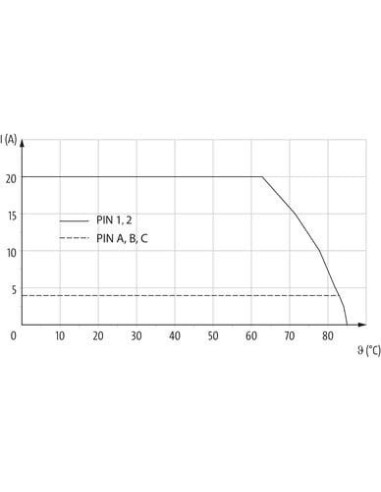

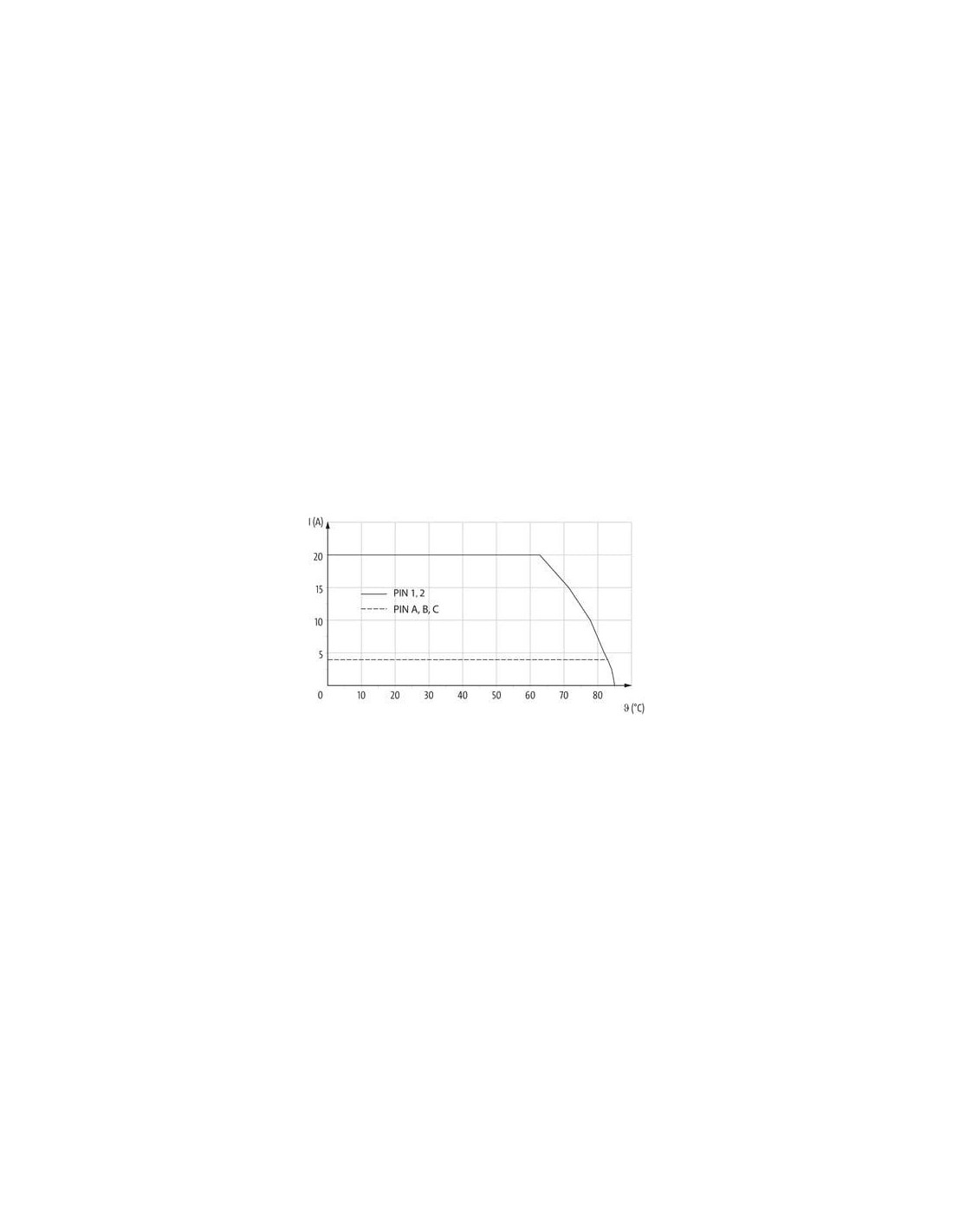

| Prąd roboczy na styk zasilania maks. | 20 A |
| Prąd roboczy na styk sygnałowy maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

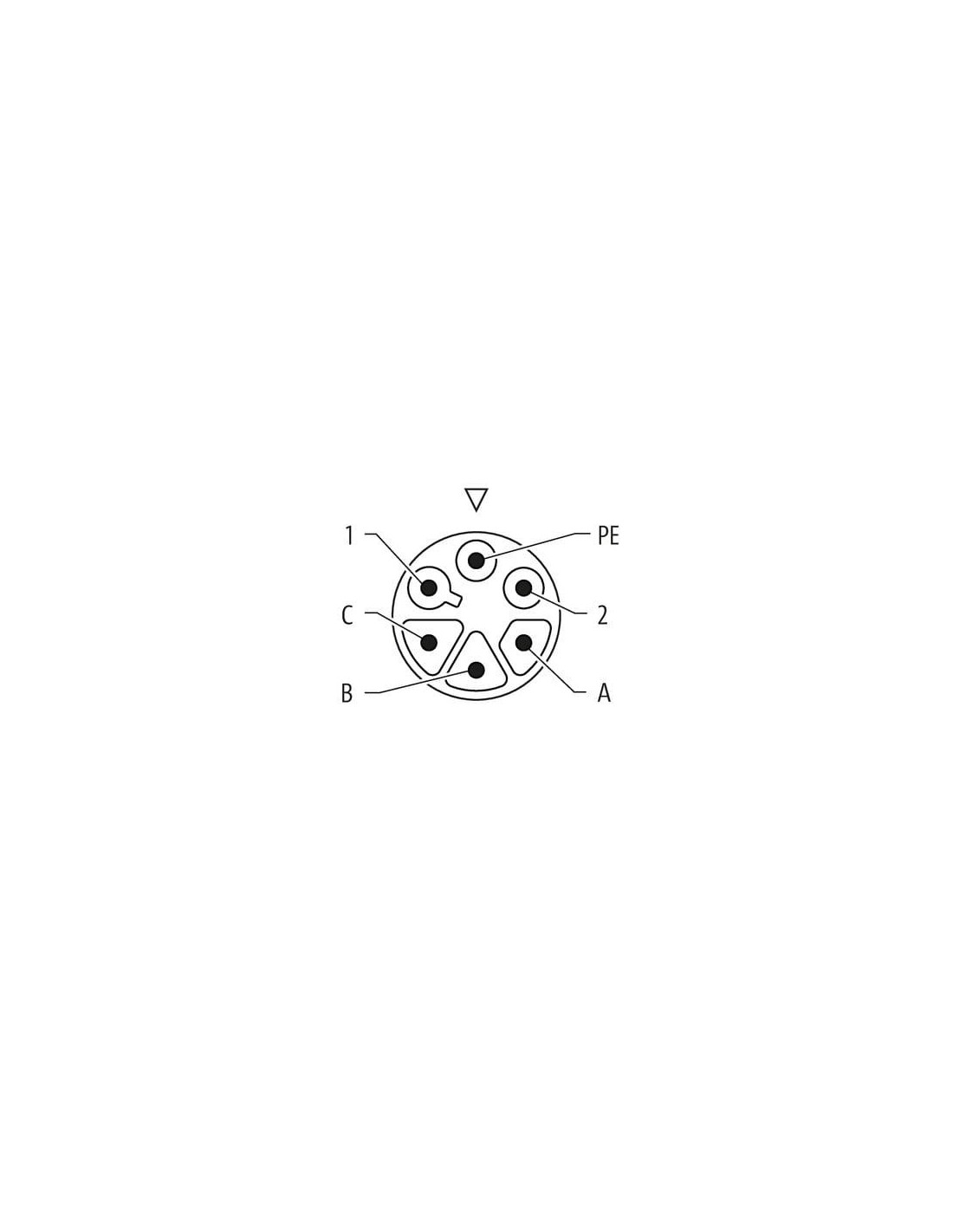

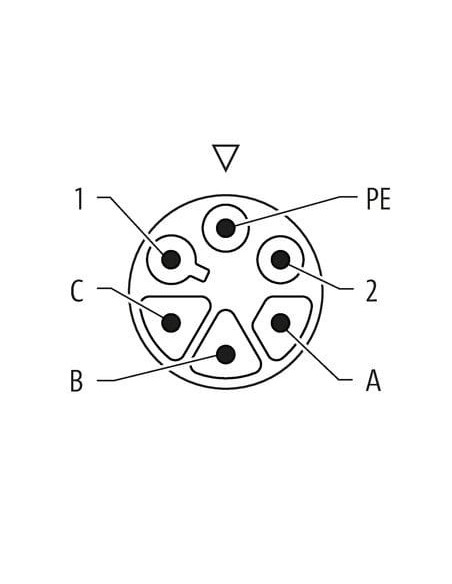

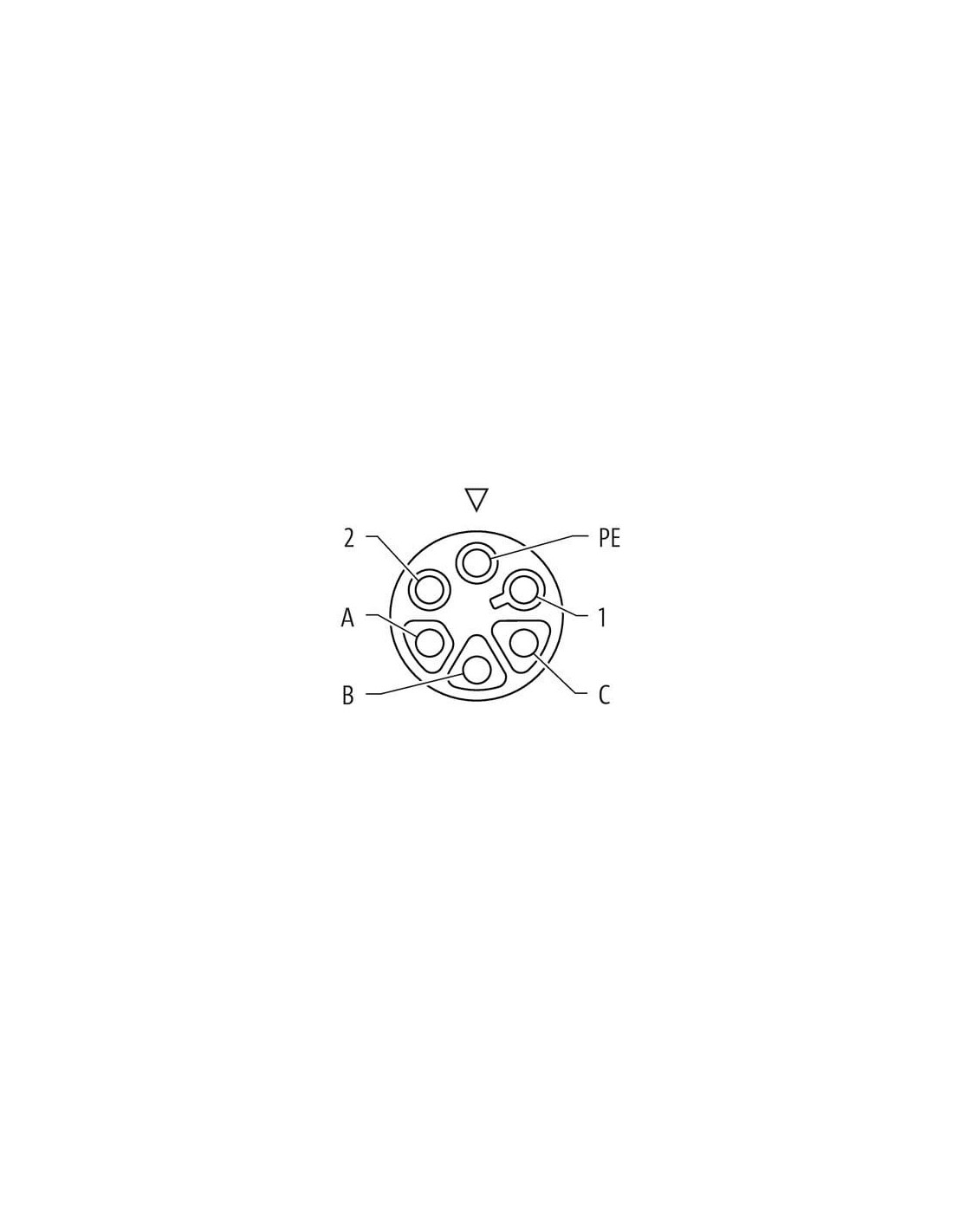

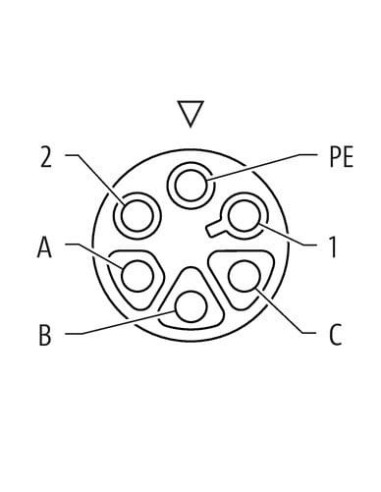

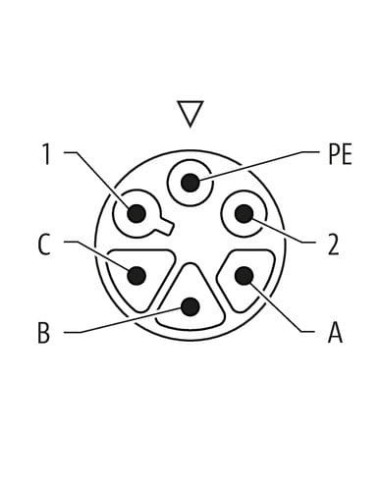

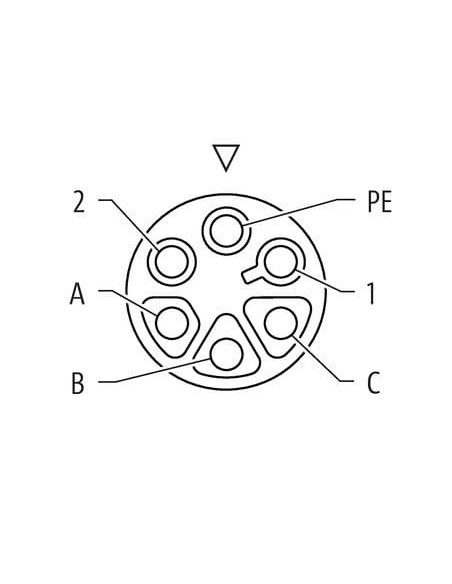

Instalowanie | Układ pinów
| Kodowanie | Typ 2 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

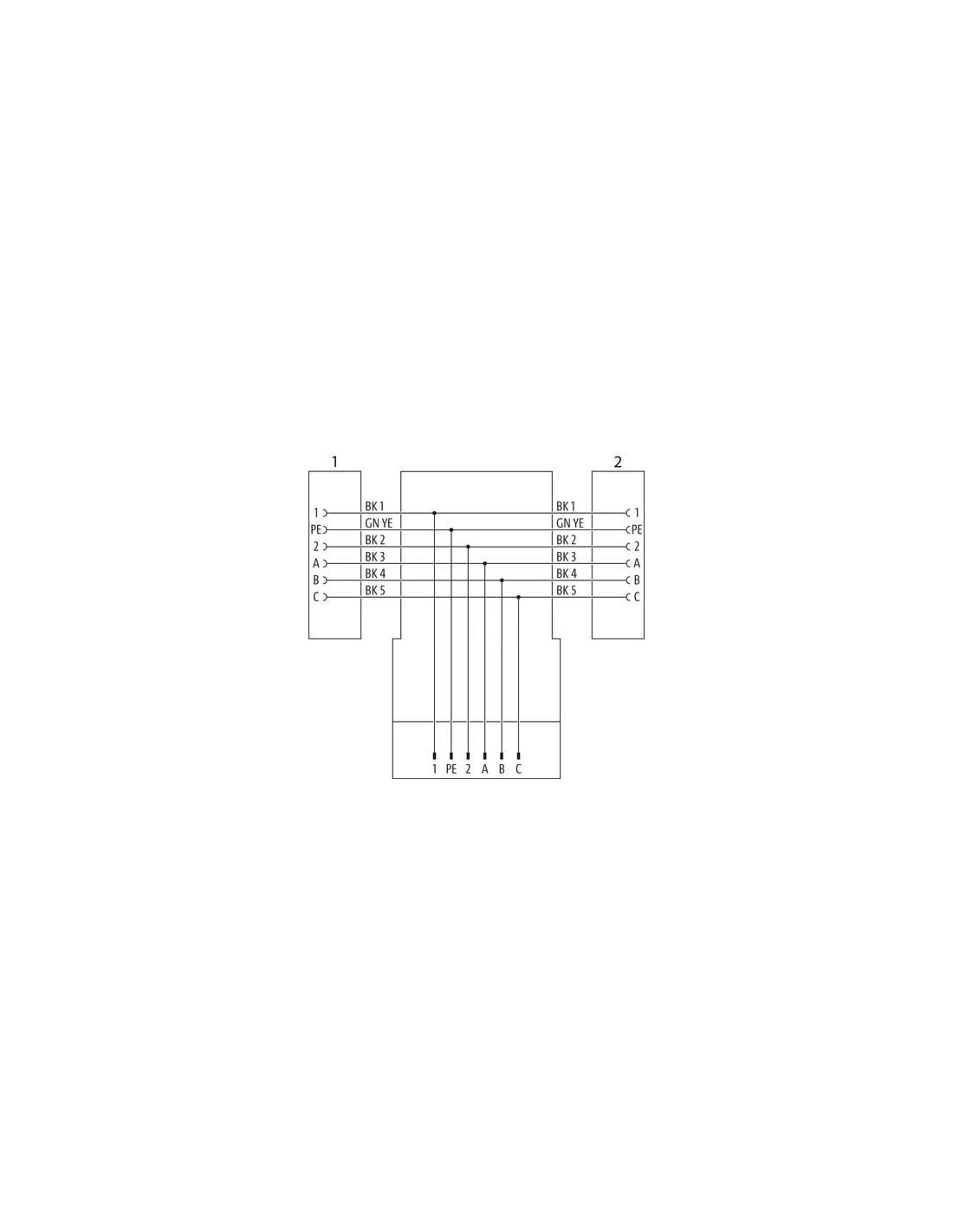

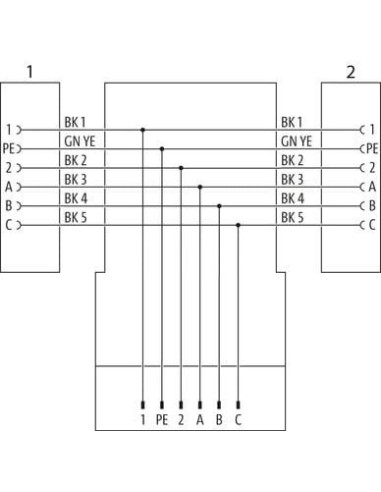

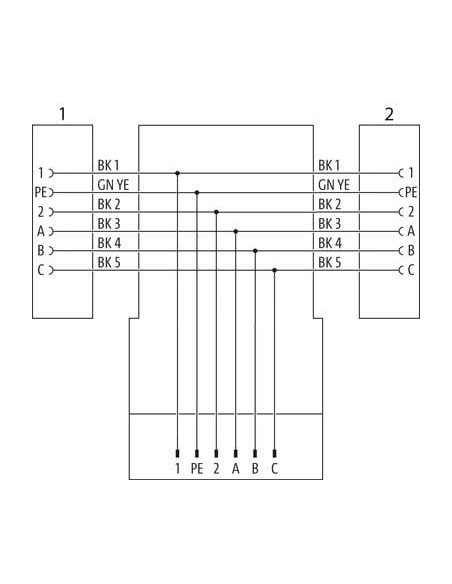

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |
Złącze MQ15 męskie-żeńskie 0° / żeńskie 0° 48V DC 7000-P8LDC-P630200 – profesjonalne połączenie w instalacjach automatyki
Złącze MQ15 męskie-żeńskie 0° / żeńskie 0°, dostępne pod kodem 7000-P8LDC-P630200, to wysokiej jakości element przyłączeniowy dedykowany wymagającym aplikacjom przemysłowym. Jego konstrukcja oraz parametry techniczne czynią go niezwykle uniwersalnym i niezawodnym w środowiskach, w których niezbędne jest bezpieczne i odporne na warunki zewnętrzne połączenie elektryczne.
Solidna i precyzyjna budowa złącza MQ15 – najważniejsze atuty
Złącze MQ15 wyposażone jest w 6-pinowe kontakty oraz wytrzymałą obudowę z tworzywa o podwyższonej odporności na działanie chemikaliów i olejów. Całość zamknięta jest w obudowie zgodnej z normą IEC 61076-2-116, co gwarantuje wysoki poziom bezpieczeństwa i kompatybilności z systemami automatyki przemysłowej.
- Prosta głowica typu 0° – redukuje ryzyko uszkodzeń mechanicznych kabli podczas rutynowej eksploatacji, ułatwia montaż i prowadzenie w szafach sterowniczych oraz maszynach.
- Zamknięcie bagnetowe – zapewnia pewne, stabilne połączenie oraz szybki montaż i demontaż przewodów, co skraca czas serwisowania i wymiany.
- Wysoki stopień ochrony IP65/IP67 – odporność na kurz, wodę i czynniki atmosferyczne, dzięki czemu złącze może być stosowane zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Wytrzymałość temperaturowa – praca w szerokim zakresie temperatur od -30°C do +85°C (w zależności od przewodu nawet do -50°C i +90°C), pozwala wykorzystywać złącze w trudnych warunkach środowiskowych.
Zastosowania złącza MQ15 – gdzie sprawdzi się najlepiej?
Złącze MQ15 męskie-żeńskie to idealne rozwiązanie do zastosowań w automatyce przemysłowej, produkcji maszyn i urządzeń, robotyce, logistyce oraz wszędzie tam, gdzie wymagana jest szybka, niezawodna i odporna na zakłócenia transmisja sygnałów i zasilania.
- Instalacje zasilające maszyny i urządzenia w halach produkcyjnych, centrach logistycznych oraz automatycznych liniach produkcyjnych.
- Układy sterowników PLC, rozgałęźniki w szafach sterowniczych oraz panele operatorskie.
- Transmisja sygnałów w systemach automatycznego sterowania i monitoringu – zarówno analogowych, jak i cyfrowych.
- Przewody z opcjonalną długością oraz dopasowaniem do peszli o średnicy 18 mm pozwalają na elastyczne projektowanie instalacji.
Bezpieczeństwo i trwałość połączenia MQ15
Wybierając złącze MQ15, otrzymujesz wysoką odporność elektryczną – napięcie robocze do 48 V na styk sygnałowy oraz wytrzymałość prądową do 20 A na styk zasilania. Specjalne materiały izolacyjne obejmują bezhalogenowe i bezsilikonowe pokrycia przewodów, co zwiększa bezpieczeństwo eksploatacji oraz odporność na działanie czynników szkodliwych, takich jak promieniowanie UV, chemikalia, benzyna czy oleje.
- Wysoka liczba cykli gięcia i skręcania – dedykowane dla instalacji narażonych na dynamiczne obciążenia mechaniczne (prowadnice kablowe, ramiona robotów).
- Kodowanie Typ 2 – eliminuje ryzyko błędnego podłączenia dzięki czytelnemu oznaczeniu pinów.
Budowa i schematy złącza MQ15 – łatwość montażu i diagnostyki
Produkt wyposażony jest w schematy podłączeń oraz szczegółowe oznakowanie przewodów, co ułatwia instalację i późniejszy serwis. Długości przewodu mogą zostać dostosowane do potrzeb użytkownika, co daje dużą elastyczność podczas wykonywania złożonych instalacji okablowania maszyn i urządzeń.
Podsumowanie – złącze męsko-żeńskie MQ15 do profesjonalnych aplikacji przemysłowych
Złącze MQ15 męskie-żeńskie 0° / żeńskie 0° 7000-P8LDC-P630200 to element, który gwarantuje nie tylko trwałość i niezawodność połączenia, ale także bezpieczeństwo oraz odporność na trudne warunki przemysłowe. Doskonale sprawdza się w instalacjach, gdzie liczy się niezawodność zasilania, komunikacji i łatwość montażu.
