Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 010 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 – Przemysłowy rozdzielacz kablowy do automatyki

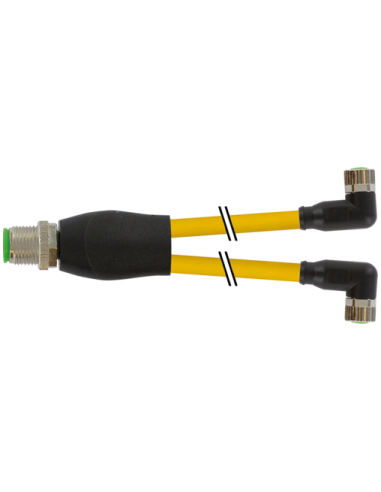

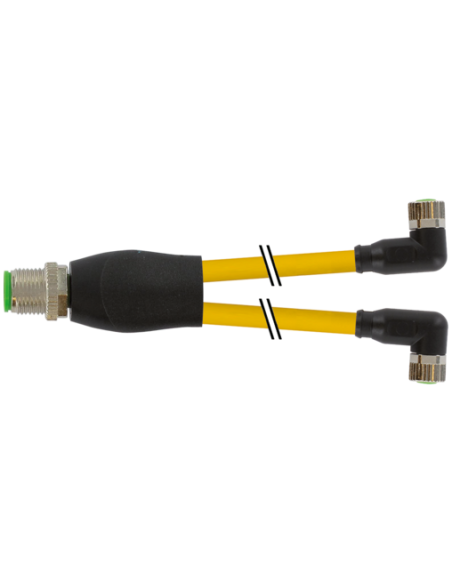

Rozdzielacz Y M12/M8 żeński 90° (kod produktu: 7000-40841-0100030) to niezawodne i praktyczne rozwiązanie do rozgałęziania sygnałów i zasilania w systemach automatyki przemysłowej. Posiada solidne złącze prostokątne M12, 4-piny oraz dwa złącza kątowe M8, 3-piny (90°), co ułatwia montaż nawet w ograniczonej przestrzeni. Typowa długość kabla wynosi 0,3 m.
Zastosowanie rozdzielacza Y M12/M8 w automatyce
Rozdzielacz Y umożliwia niezawodne połączenie i rozgałęzienie sygnałów oraz zasilania pomiędzy urządzeniami (np. czujnikami, siłownikami, modułami IO). Znajduje zastosowanie w instalacjach przemysłowych, liniach produkcyjnych, maszynach, automatyzacji procesów, a także w aplikacjach transportu i logistyki.
Dzięki kompatybilności ze standardami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8), rozdzielacz może być stosowany w różnorodnych środowiskach przemysłowych.
Kluczowe zalety rozdzielacza Y M12/M8
- Wytrzymała obudowa z tworzywa PUR zapewnia odporność na chemikalia oraz oleje, doskonale sprawdzając się nawet w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP67 gwarantuje szczelność i ochronę przed wpływem pyłu oraz wilgoci po prawidłowym zamontowaniu.
- Pozłacane złącza – niskie opory przejścia, większa niezawodność transmisji sygnału i zasilania.
- Prosta i szybka instalacja – montaż przez włożenie i przykręcenie, możliwość zastosowania w instalacjach stałych oraz ruchomych.
- Przewód odporny na zginanie – zapewnia długi czas eksploatacji także przy częstych ruchach (minimalny promień gięcia 5x średnica zewnętrzna w instalacjach stałych oraz 10x w przypadku ruchu).
- Szeroki zakres temperatur pracy od -25°C do +85°C, co pozwala na uniwersalne zastosowania w halach produkcyjnych i aplikacjach zewnętrznych.
Możliwości wykorzystania rozdzielacza Y M12/M8
Produkt przeznaczony jest do łączenia czujników, elementów wykonawczych, sygnalizatorów oraz innych urządzeń automatyki wymagających efektywnej dystrybucji sygnałów oraz zasilania. Dzięki konstrukcji typu Y umożliwia rozdzielenie sygnałów na dwa niezależne tory, co znacząco ułatwia organizację okablowania w szafie sterowniczej i na maszynie.
Typowe rozwiązania obejmują:
- Budowa rozdzielni maszynowej
- Integracja w szafach sterowniczych
- Automatyka linii produkcyjnych
- Montaż w systemach transportowych i logistycznych
- Tworzenie sieci czujników M12 i M8
Budowa i konstrukcja – szczegóły
Rozdzielacz wyposażony jest w ergonomiczną konstrukcję: jeden wtyk prosty M12 x 1 oraz dwa gniazda M8 x 1 ustawione pod kątem 90°, co pozwala na wygodne prowadzenie przewodów bez ryzyka ich zginania. Kompaktowe wymiary ułatwiają integrację nawet w trudnodostępnych miejscach instalacji.
Obudowy wykonane są z wytrzymałego tworzywa, z ochronnymi osłonami z materiału PVC o wysokiej odporności na ścieranie i środki chemiczne. Dodatkowo, wykorzystano technologię pozłacanych styków oraz uszczelnienie FKM, co podnosi bezpieczeństwo pracy w wymagających środowiskach.
Bezpieczeństwo i zgodność
Złącza spełniają rygorystyczne normy bezpieczeństwa oraz standardy branżowe, zapewniając niezawodność nawet przy napięciu roboczym do 60 V DC i prądzie do 4 A na styk. Dzięki wysokiemu stopniowi ochrony (IP67) oraz odpowiedniemu ekranowaniu sygnałów możliwa jest praca w warunkach narażenia na wilgoć, zanieczyszczenia oraz drgania.
Zastosowanie wysokiej klasy materiałów pozwala na ochronę przed zakłóceniami, a specjalnie przygotowana powłoka PVC gwarantuje wytrzymałość i żywotność w intensywnie użytkowanych aplikacjach przemysłowych.
Dodatkowe informacje techniczne – rozdzielacz Y M12/M8
- Kodowanie A obu typów złączy
- Materiał przewodów – skrętka miedziana klasy 5, bezhalogenowa izolacja
- Pozłacane styki oraz niklowane powłoki blokad
- Odporność na płomień wg norm UL 1581, IEC 60332-2-2
- Zalecenia montażowe – stosować zabezpieczenie przed nadmiernym obciążeniem mechanicznym i właściwy promień gięcia
Dostępność innych długości kabli oraz wersji na indywidualne zamówienie. Szczegółowe wytyczne dotyczące użycia przewodu w agresywnych środowiskach dostępne są na zapytanie techniczne.
