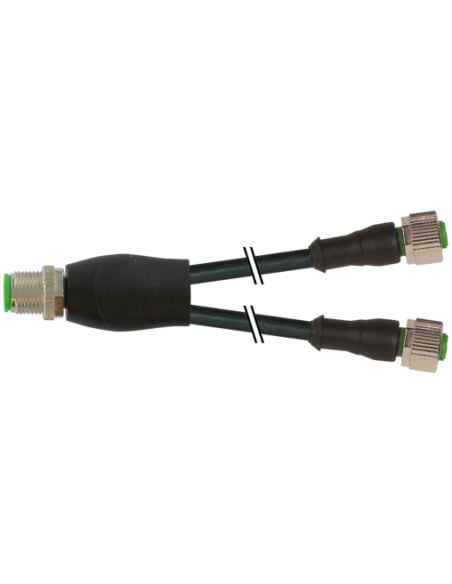

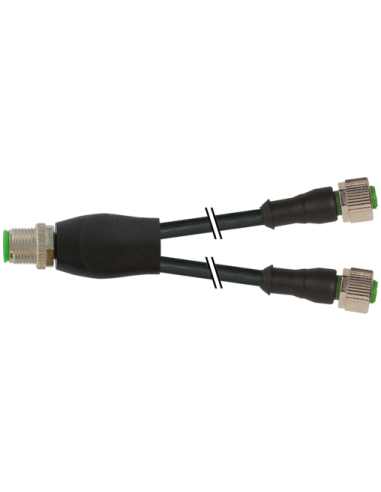

Rozdzielacz typu Y M12 – M12, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 653 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński prosty 7000-40701-6530200 – niezawodne połączenie w automatyce
Rozdzielacz Y M12 / M12 żeński prosty o kodzie produktu 7000-40701-6530200 to profesjonalne rozwiązanie przeznaczone do rozgałęziania sygnałów oraz zasilania w instalacjach przemysłowych i automatyce. Produkt umożliwia szybkie i bezpieczne połączenie urządzeń wyposażonych w standardowe złącza M12, zapewniając wysoką jakość transmisji oraz odporność mechaniczną, nawet w trudnych warunkach pracy.
Zastosowanie rozdzielacza Y M12 w przemyśle i automatyce
Rozdzielacz Y M12 jest przeznaczony do łączenia czujników, siłowników oraz innego sprzętu automatyki przemysłowej, wymagającego niezawodnej komunikacji i zasilania. Znajduje zastosowanie m.in. w:
- instalacjach maszyn i linii produkcyjnych,
- systemach robotyki,
- przemysłowej automatyce procesowej,
- przemysłowych systemach sygnalizacyjnych,
- aplikacjach wymagających rozdzielenia sygnału na dwa urządzenia końcowe.
Budowa i trwałość – wysoka odporność na czynniki zewnętrzne
Oferowany rozdzielacz typu Y został zaprojektowany z myślą o wytrzymałości i niezawodności. Solidny odlew cynkowy oraz obudowa z odpornego chemicznie tworzywa PUR zapewniają ochronę przed uszkodzeniami mechanicznymi, odpryskami spawalniczymi oraz wpływem olejów i agresywnych substancji. Stopień ochrony IP65, IP66K, IP67 gwarantuje szczelność oraz odporność na pył i wodę.
Wybrane parametry i zalety rozdzielacza Y M12
- Standard połączeń M12 – kompatybilność z szeroką gamą urządzeń automatyki.
- Kodowanie A – uniwersalne rozwiązanie dla sygnałów cyfrowych i analogowych.
- 4/3 piny – możliwość przesyłania sygnałów oraz napięć zasilania w jednej wiązce.
- Pozłacane styki – niski opór kontaktowy oraz niezawodność połączenia.
- Długość przewodu 2 m – ułatwia montaż w trudno dostępnych miejscach i zapewnia elastyczność instalacji.
- Wysoka odporność środowiskowa – możliwość stosowania w szerokim zakresie temperatur (-25 do +85°C dla złącz, do -40°C dla kabli, w ruchu do +80°C).
- Wysoka obciążalność prądowa – do 4 A na styk oraz do 6 A na żyłę przewodu.
- Brak wskaźnika LED – ułatwienie integracji w aplikacjach, gdzie nie jest wymagane sygnalizowanie stanu.
Niezawodność i bezpieczeństwo w instalacji
Rozdzielacz Y M12 / M12 jest łatwy w montażu, polegającym na włożeniu i przykręceniu. Konstrukcja zapewnia odporność na wibracje oraz dodatkowe zabezpieczenie przeciwwstrząsowe, co ma kluczowe znaczenie w automatyce przemysłowej i pracy ciągłej maszyn. Zaleca się stosowanie środków ochrony przed obciążeniami mechanicznymi, takich jak opaski zaciskowe, w celu zachowania wysokiej trwałości połączenia.
Typowe zastosowania i możliwości rozbudowy instalacji
Przemysłowe rozdzielacze Y M12 to efektywna alternatywa dla klasycznego okablowania – umożliwiają szybkie rozgałęzienie sygnału i zasilania, co przyspiesza montaż oraz serwis urządzeń. Uniwersalne zastosowanie zgodnie z najważniejszymi standardami DIN oraz szeroka dostępność wersji pozwalają na dopasowanie do specyficznych wymagań instalacji. Na życzenie możliwy jest także dobór innych długości kabla.
