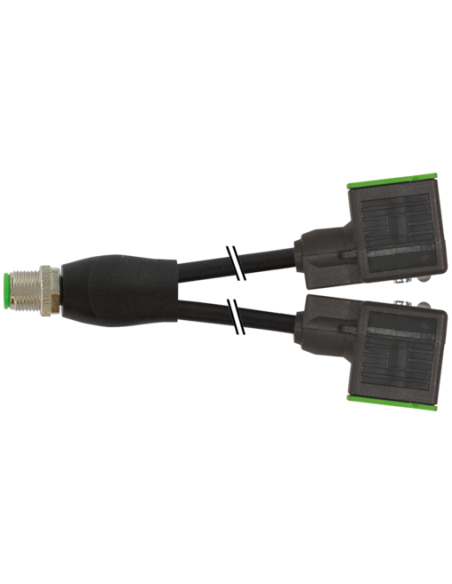

Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

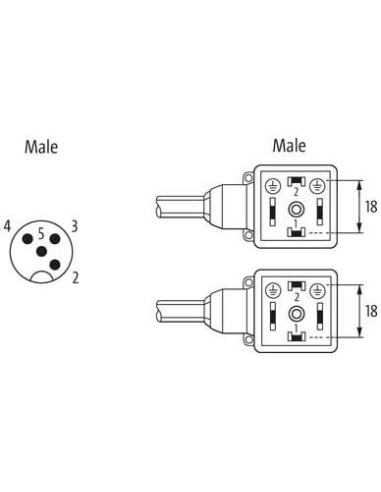

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 na złączu zaworu MSUD – przeznaczenie i możliwości zastosowań
Rozdzielacz Y M12 na złączu zaworu MSUD o kodzie produktu 7000-42401-6160060 to funkcjonalny element automatyki przemysłowej, który umożliwia rozdzielenie sygnału oraz zasilania pomiędzy dwoma zaworami elektromagnetycznymi wykorzystującymi złącza typu MSUD (Typ A, 18 mm). Rozdzielacz znajduje szerokie zastosowanie między innymi w systemach pneumatyki, hydrauliki oraz automatyce przemysłowej, gdzie wymagana jest niezawodność, łatwy montaż oraz zachowanie wysokich standardów bezpieczeństwa i ochrony środowiska.
Budowa i zalety Y-rozdzielacza M12 MSUD
Solidna konstrukcja oparta na trwałych materiałach, takich jak PBT, PUR i wysokiej klasy stop miedzi, sprawia, że produkt charakteryzuje się dużą odpornością na czynniki chemiczne oraz oleje. Wytrzymała, pozłacana lub posrebrzana powłoka styków zapewnia niezawodność połączenia elektrycznego nawet w wymagających środowiskach przemysłowych.
- Stopień ochrony IP67 gwarantuje szczelność i bezpieczeństwo nawet przy krótkotrwałym zanurzeniu w wodzie.
- Kodowanie A oraz standard MSUD Typ A umożliwiają uniwersalne zastosowanie z różnymi typami elektrozaworów.
- Sygnalizacja LED (żółta dioda) pozwala na natychmiastową diagnostykę stanu połączenia i sygnału, co zwiększa efektywność eksploatacji.
- Możliwość pracy w szerokim zakresie temperatur roboczych od -25 °C do 85 °C (złącze) oraz od -30 °C do 70 °C (przewód stały), co pozwala na wykorzystanie w różnorodnych warunkach przemysłowych.
- Elastyczna długość kabla (standardowo 0,6 m, inne długości dostępne na zamówienie) umożliwia dostosowanie instalacji do konkretnego zastosowania.
- Produkt uwzględnia nowoczesne normy bezpieczeństwa (DIN EN 61076-2-101 oraz IEC 60664-1).
Typowa aplikacja i praktyczne wykorzystanie rozdzielacza Y M12
Rozdzielacz Y M12 jest dedykowany do rozgałęziania sygnałów sterujących i zasilania dwóch niezależnych zaworów elektromagnetycznych podłączanych w standardzie MSUD. Dzięki zastosowaniu złączy M12 można łatwo i szybko realizować bezpieczne połączenia w szafach sterowniczych, liniach produkcyjnych, maszynach pakujących oraz instalacjach rozdzielających wodę, powietrze lub olej.
Typowe obszary zastosowań:
- Automatyka procesów przemysłowych
- Linie produkcyjne i montażowe
- Systemy pneumatyczne i hydrauliczne
- Maszyny specjalistyczne oraz robotyka
- Stacje rozdzielające media przemysłowe
Bezpieczeństwo, trwałość, odporność środowiskowa
Produkt zapewnia wysoką odporność na promieniowanie UV (DIN EN ISO 4892-2 A), odporność na płomienie (UL 1581, IEC 60332-2-2), a także odporność na kontakt z benzyną i olejami (DIN EN 60811-404). Przewód charakteryzuje się dobrymi właściwościami obróbki mechanicznej oraz nie zawiera szkodliwych substancji (bezołowiowy, wolny od kadmu, bezsilikonowy).
Konstrukcja i montaż Y-rozdzielacza M12 do zaworów
Rozdzielacz wyposażono w standardowe gwinty M12 x 1 oraz M3, co pozwala na łatwy montaż poprzez włożenie i dokręcenie. Kompaktowe wymiary oraz ergonomiczny kształt umożliwiają instalację nawet w ograniczonych przestrzeniach urządzeń przemysłowych, a wytrzymałość mechaniczna przewodu i złącza zapewnia długoletnią, bezawaryjną eksploatację.
