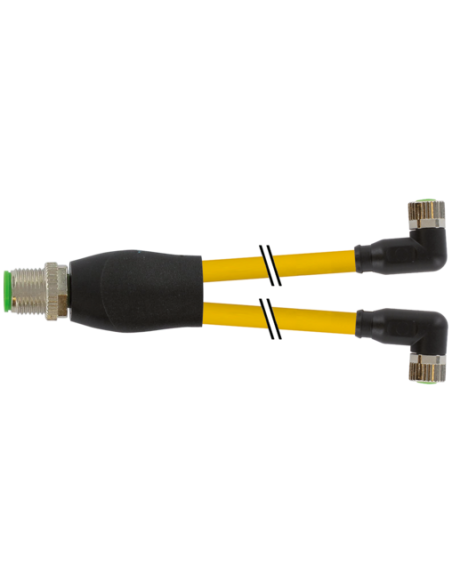

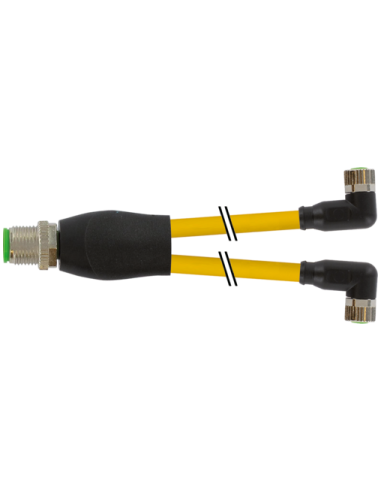

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M8 żeński 90° 7000-40841-0300250 – Profesjonalny rozdzielacz sygnału i zasilania
Rozdzielacz typu Y M12/M8 to wysokiej jakości komponent przeznaczony do zastosowań w automatyce przemysłowej, umożliwiający efektywne i bezpieczne rozdzielanie sygnału lub zasilania w środowiskach przemysłowych. Prezentowany model o kodzie produktu 7000-40841-0300250 wyposażony jest w prosty męski konektor M12 (kodowanie A) oraz dwa 3-pinowe żeńskie złącza M8 ustawione pod kątem 90°, co pozwala na wygodne podłączenie urządzeń również w trudno dostępnych miejscach.
Zastosowanie rozdzielacza Y M12/M8
Rozdzielacze Y M12/M8 są szeroko stosowane w aplikacjach automatyki, robotyce, systemach transportowych, przemyśle maszynowym, a także przy budowie maszyn i linii produkcyjnych. Sprawdzają się w instalacjach wymagających niezawodnego połączenia wielu czujników, siłowników oraz innych urządzeń peryferyjnych z jednym punktem zasilania lub sterowania.
- Automatyka przemysłowa – przyspieszenie montażu oraz zapewnienie czytelności okablowania.
- Robotyka – przesył sygnałów sterujących do kilku modułów jednocześnie.
- Maszyny produkcyjne i linie montażowe – łączenie wielu czujników w jednej szafie sterowniczej.
- Systemy bezpieczeństwa – rozdzielenie sygnałów awaryjnych lub zasilania.
Najważniejsze cechy i zalety rozdzielacza Y M12/M8
- Wysoka wytrzymałość mechaniczna oraz szczelność (IP67) zapewniają niezawodność działania nawet w trudnych warunkach przemysłowych – zapewnia ochronę przed pyłem i wilgocią.
- Odporność chemiczna i na oleje dzięki obudowie z tworzywa PUR oraz uszczelkom FKM – umożliwia stosowanie w środowiskach narażonych na kontakt z mediami agresywnymi.
- Kompatybilność z normami: DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) zapewnia szerokie możliwości integracji z innymi systemami przemysłowymi.
- Łatwa instalacja – szybkie łączenie dzięki gwintom M12 x 1 oraz M8 x 1, kątownik 90° na wyjściach M8 ułatwia prowadzenie przewodów w ograniczonych przestrzeniach.
- Pozłacane styki – zapewniają większą odporność na korozję i niezawodny przesył sygnału, nawet po długotrwałej eksploatacji.
- Szeroki zakres temperatury pracy: od -25°C do +85°C oraz zakres dla przewodu od -40°C do +90°C, umożliwiają użytkowanie w zmiennych warunkach środowiskowych.
- Bezhalogenowy, bezołowiowy przewód z izolacją PUR zapewnia bezpieczeństwo podczas pracy oraz ograniczenie emisji szkodliwych związków, zgodność z wymaganiami ekologicznymi.
- Wysoka elastyczność przewodu – wysoka odporność na zginanie i skręcanie, także przy intensywnym, dynamicznym użytkowaniu (kabel przystosowany do pracy w systemach ruchu C-track i skręcaniu do 2 milionów cykli).
Budowa i schemat połączeń rozdzielacza Y
Rozdzielacz wyposażony jest w męskie złącze M12 (4 piny) oraz dwa żeńskie złącza M8 (3 piny), co umożliwia elastyczne podłączenie różnorodnych czujników lub siłowników. Wszystkie wyprowadzenia sygnałowe są oznaczone zgodnie z normą – szczegóły przedstawiają zamieszczone schematy techniczne oraz rysunki wymiarowe, które pozwalają na precyzyjne zaplanowanie instalacji.
Pewność i bezpieczeństwo stosowania
Rozdzielacz Y M12/M8 7000-40841-0300250 został zaprojektowany z myślą o wysokich wymaganiach bezpieczeństwa, gwarantując niezawodne połączenie nawet w warunkach dużych wibracji i szoku mechanicznego (zabezpieczenie przeciwwstrząsowe). Produkt posiada wymagane certyfikaty, w tym cURus, oraz spełnia rygorystyczne normy dotyczące wytrzymałości elektrycznej i odporności na zakłócenia (pik napięciowy 1,5 kV).
Podsumowanie i typowe zastosowania rozdzielacza Y M12/M8
Rozdzielacz sygnału Y M12/M8 to uniwersalne rozwiązanie dla każdego, kto potrzebuje niezawodnego połączenia wielu urządzeń w środowisku przemysłowym lub automatyce. Umożliwia łatwą implementację w istniejących instalacjach, zwiększa porządek i przejrzystość okablowania oraz przekłada się na szybszy montaż i łatwiejszy serwis systemów.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
