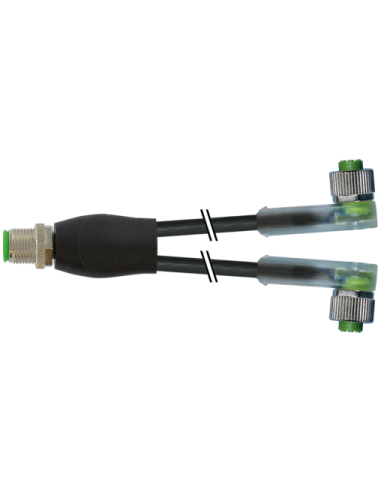

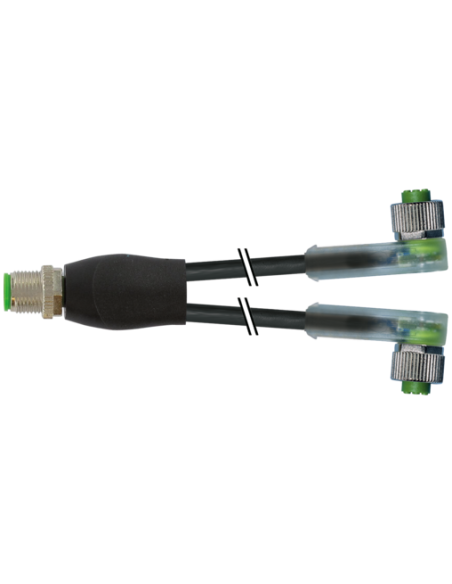

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 90° LED 7000-40781-6330200 – profesjonalne połączenia w automatyce
Rozdzielacz Y M12 / M12 żeński 90° LED o kodzie 7000-40781-6330200 to specjalistyczny komponent przeznaczony do tworzenia niezawodnych połączeń sygnałowych i zasilających w systemach automatyki przemysłowej. Zastosowanie wysokiej jakości materiałów oraz precyzyjne wykonanie gwarantują odporność na czynniki środowiskowe oraz długotrwałą, stabilną pracę.
Zastosowanie i możliwości rozdzielacza Y M12/M12 90° LED
Rozdzielacz typu Y M12 jest powszechnie stosowany w instalacjach wymagających rozdzielenia sygnału lub zasilania na dwa oddzielne obwody. Doskonale sprawdza się w następujących obszarach:
- Automatyka przemysłowa - szybkie, bezpieczne podłączanie czujników, siłowników czy modułów I/O.
- Technika transportowa - rozwiązania wymagające odgałęzienia sygnałów lub zasilania w stanowiskach montażowych i na liniach produkcyjnych.
- Maszyny i urządzenia specjalistyczne - wszędzie tam, gdzie kluczowa jest odporność na drgania i czynniki zewnętrzne.
- Szybka diagnostyka – dioda LED (zielona/żółta) zapewnia szybki podgląd stanu połączenia i ułatwia serwisowanie.
Najważniejsze cechy Y-M12/M12 żeńskiego 90° LED
- Kształt rozdzielacza typu Y ułatwia rozgałęzienie przewodów oraz optymalne wykorzystanie przestrzeni instalacyjnej.
- Złącza żeńskie 90° po obu stronach umożliwiają wygodne podłączanie urządzeń, nawet przy ograniczonej dostępności miejsca.
- Przewód o długości 2 m (PUR) zapewnia wysoką odporność mechaniczną oraz chemiczną, a także elastyczność i długowieczność w wymagających warunkach pracy.
- Kodowanie typu A gwarantuje kompatybilność z szeroką gamą urządzeń wykorzystywanych w przemyśle.
- Wysoki stopień ochrony IP65, IP66K, IP67 – zabezpieczenie przed pyłem, wilgocią i intensywnym myciem.
- Złocone styki zapewniają pewność połączenia i redukują ryzyko utleniania.
- Obudowa z tworzywa PUR odporna na oleje, smary oraz liczne substancje chemiczne spotykane w przemyśle.
- Certyfikaty cURus – potwierdzenie jakości i bezpieczeństwa użytkowania.
- Zabezpieczenie przeciwwstrząsowe oraz możliwość wielokrotnego gięcia i skręcania przewodu bez ryzyka uszkodzenia.
Parametry użytkowe i zalety rozdzielacza Y M12 / M12 7000-40781-6330200
Rozdzielacz Y M12 / M12 wyposażony jest w przewody 3- oraz 4-żyłowe o wysokiej elastyczności, co pozwala na precyzyjne dopasowanie do potrzeb danej aplikacji. Solidne wykonanie złącza oraz kompaktowa bryła przyłączeniowa umożliwiają pewny montaż nawet w trudno dostępnych miejscach. Wysoki zakres temperatur pracy (od -25°C do +85°C na złączu, do -40°C...+90°C dla kabli) umożliwia stosowanie komponentu w wielu gałęziach przemysłu, również tam, gdzie panują skrajne warunki środowiskowe.
Typowe aplikacje i branże zastosowań
- Automatyzacja produkcji – niezawodne połączenia sygnałów do czujników oraz siłowników.
- Systemy bezpieczeństwa – wizualizacja stanu połączenia dzięki diodom LED.
- Przemysł spożywczy, chemiczny, motoryzacyjny – podwyższona odporność na substancje agresywne i środki czystości.
- Technika maszynowa – odgałęzienie sygnału przy niewielkiej dostępnej przestrzeni montażowej.
Rozdzielacz Y M12 / M12 żeński 90° LED 7000-40781-6330200 to wszechstronny i niezawodny element, który usprawnia montaż, zapewnia szybkie diagnozowanie stanu pracy i gwarantuje bezpieczeństwo instalacji automatyki nawet w najbardziej wymagających warunkach przemysłowych.
