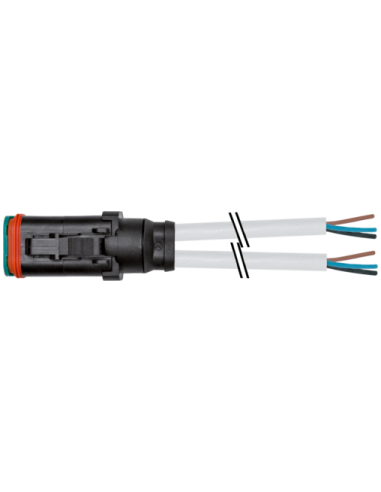

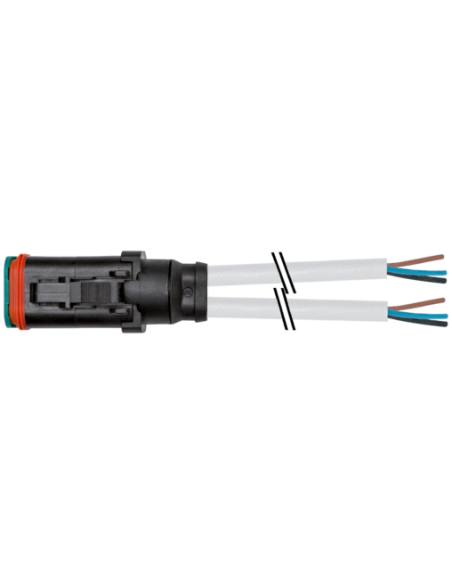

Rozdzielacz Y
Męski prosty (rozdzielacz typu Y)
6...230 V AC/DC
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |

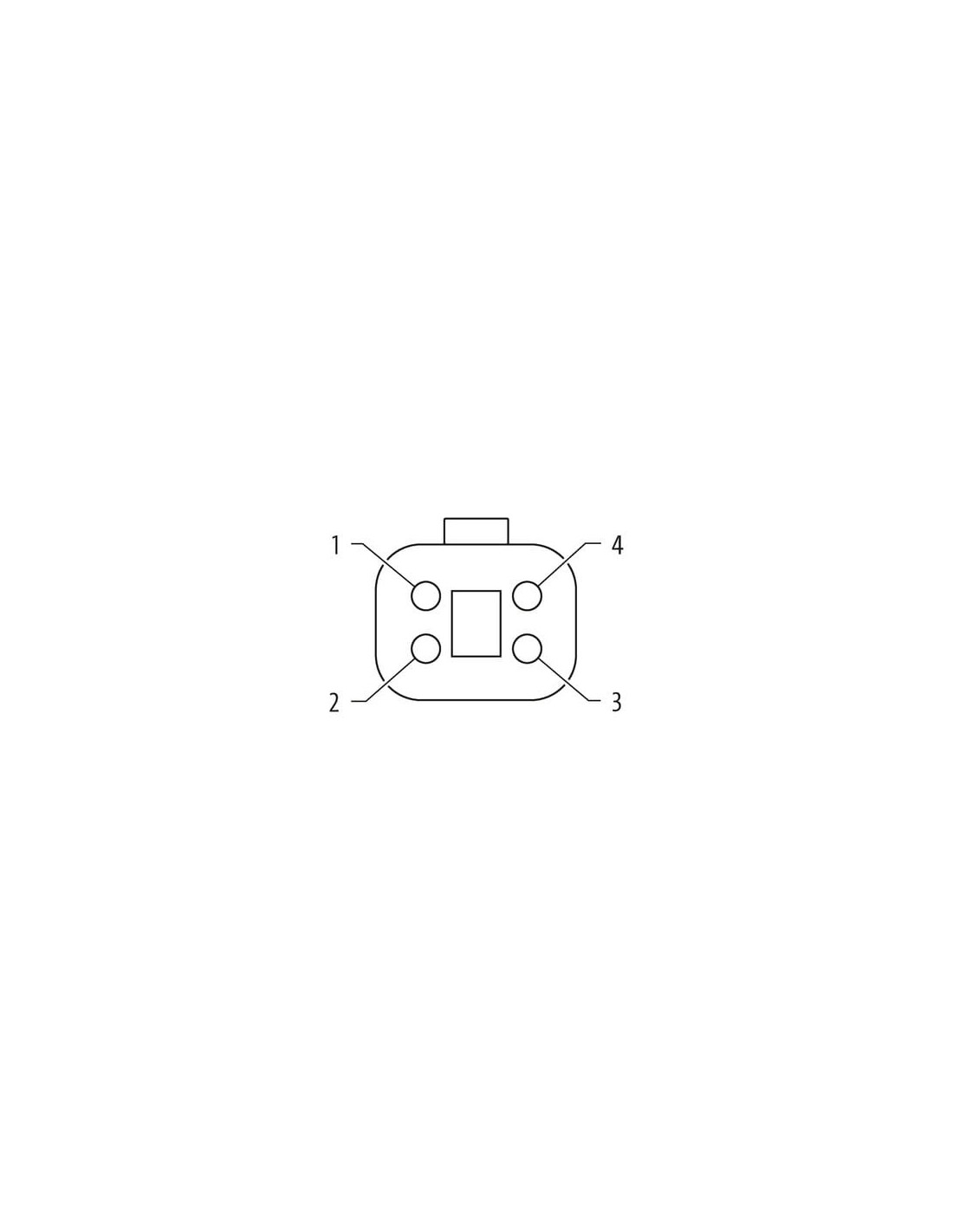

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

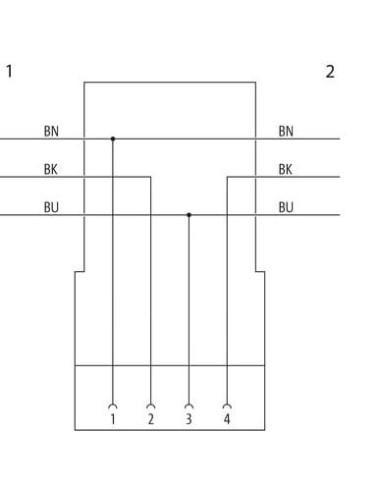

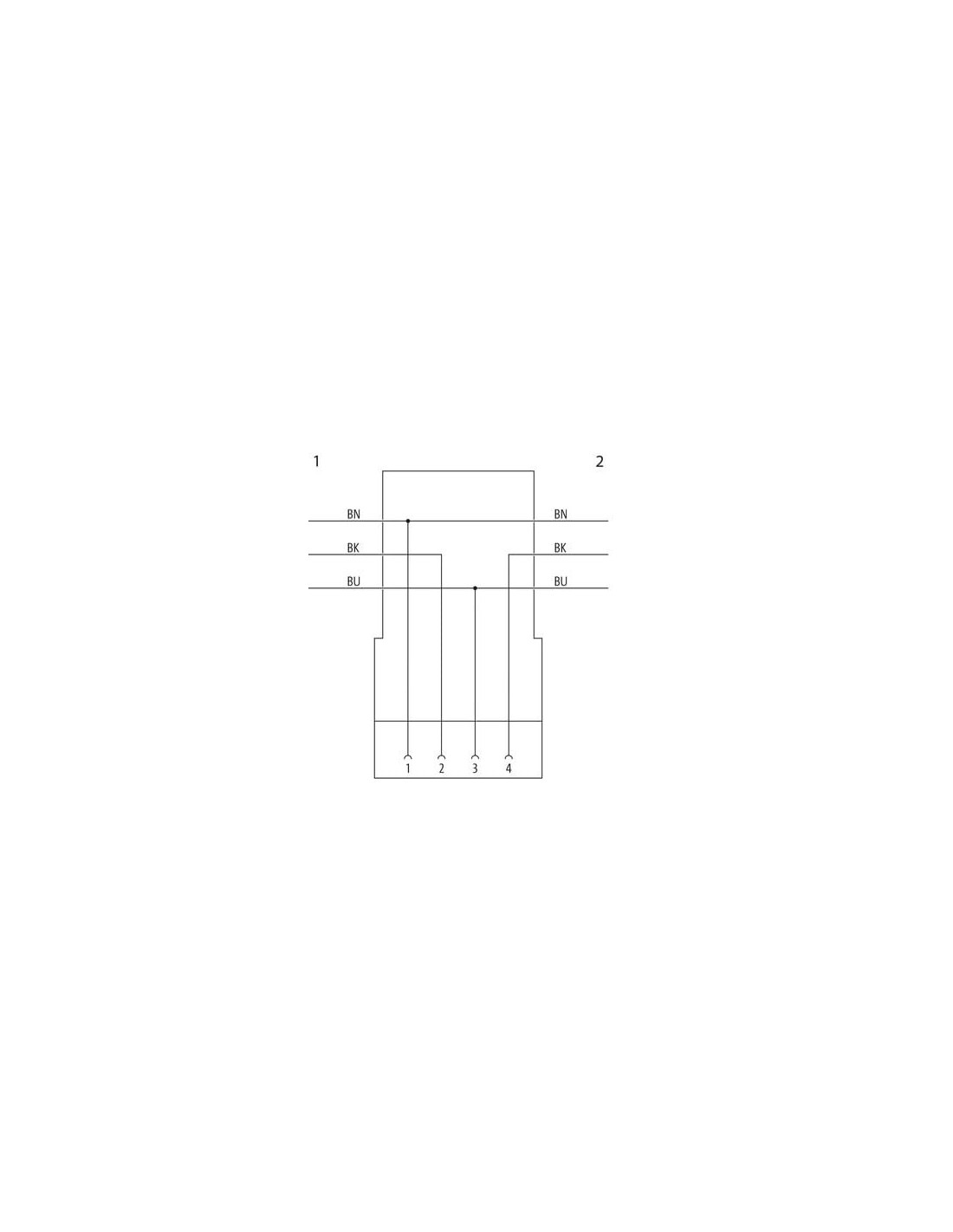

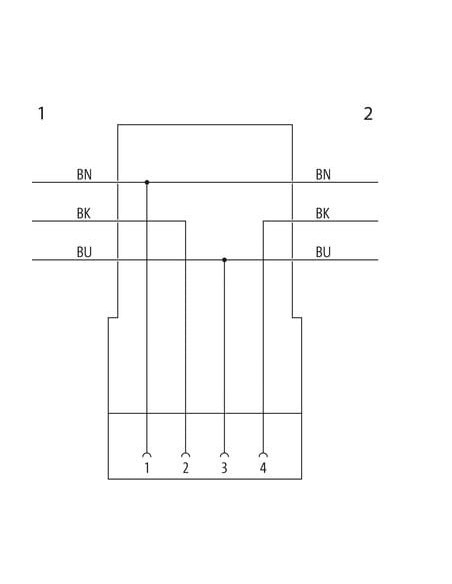

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 428 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 47,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Korek zaworowy MDCY06-4s na kabel 7972-72195-4280250 – Y rozdzielacz przemysłowy Deutsch DT06-4S
Korek zaworowy MDCY06-4s to zaawansowany rozdzielacz Y typu Deutsch DT06-4S, wyposażony w kabel o długości 2,5 m. Produkt wyróżnia się wysoką jakością wykonania oraz uniwersalnym zastosowaniem w instalacjach przemysłowych, automatyce oraz systemach sterowania pojazdów i maszyn.
Budowa i złącza – wytrzymałość przemysłowa
Złącze męskie typu Y umożliwia podłączenie dwóch niezależnych linii przewodów w jednej, kompaktowej obudowie. Całość została zbudowana z tworzywa o wysokiej odporności chemicznej oraz na oleje, co czyni produkt szczególnie przydatnym w środowiskach narażonych na kontakt z agresywnymi substancjami. Dla nietypowych warunków pracy istnieje możliwość indywidualnej specyfikacji długości przewodów.
Zalety i funkcjonalność rozdzielacza MDCY06-4s
- Bezpieczne połączenie – blokada zatrzaskowa oraz wysoka klasa szczelności IP68 gwarantują bezawaryjną pracę nawet w trudnych warunkach.
- Kompatybilność z popularnym systemem Deutsch DT06-4S oraz Amphenol AT06-4S.
- Szybki montaż – złącze wyposażone w blokadę zatrzaskową zapewnia stabilne i trwałe połączenie.
- Wysoka odporność na temperaturę – zakres pracy od -25°C do 85°C dla korpusu, a kabel od -40°C do 90°C (praca ciągła).
- Przemysłowa wytrzymałość mechaniczna: odporność na wygięcia, skręcanie oraz liczne cykle pracy.
- Kabel wykonany z bezołowiowego, bezhalogenowego PUR z zewnętrzną powłoką wykazującą odporność na ścieranie, chemikalia i płomień.
Typowe zastosowania zaworowych modułów rozdzielczych typu Y
Korek zaworowy MDCY06-4s znajduje szerokie zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach budowlanych i rolniczych, a także w branży motoryzacyjnej i transportowej. Umożliwia łatwe i szybkie rozdzielenie sygnałów lub zasilania na dwa niezależne urządzenia z jednego złącza, co znacząco upraszcza instalację okablowania. Produkt jest szczególnie polecany przy modernizacjach oraz tworzeniu redundantnych połączeń w systemach krytycznych.
Najważniejsze cechy techniczne i materiały wykonania
- Liczba biegunów: 4
- Napięcie robocze: 6–230 V AC/DC
- Maksymalny prąd na styk: 4 A
- Materiał obudowy: wytrzymałe tworzywo sztuczne (PA)
- Materiał uszczelki: silikon
- Powłoka styku: niklowana, styk ze stopu miedzi
- Kabel: długość 2,5 m, przewody: czarny, niebieski, brązowy, przekrój 0,5 mm²
- Odporność na płomień: normy IEC 60332-2-2, UL 1581
- Elastyczność przewodu: wytrzymuje 10 milionów cykli gięcia
Rozdzielacz MDCY06-4s spełnia wymagania najbardziej wymagających zastosowań i gwarantuje bezpieczną, wygodną oraz wytrzymałą instalację przewodów w środowiskach przemysłowych i motoryzacyjnych. Wytrzymała konstrukcja oraz uniwersalność sprawiają, że znajduje zastosowanie zarówno w nowych instalacjach, jak i w modernizacjach istniejących systemów.
