Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 010 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

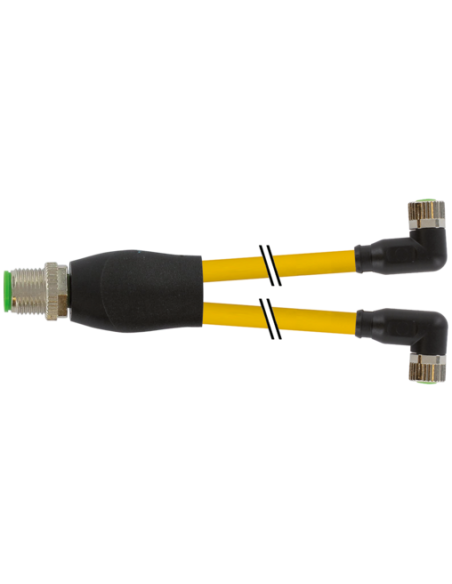

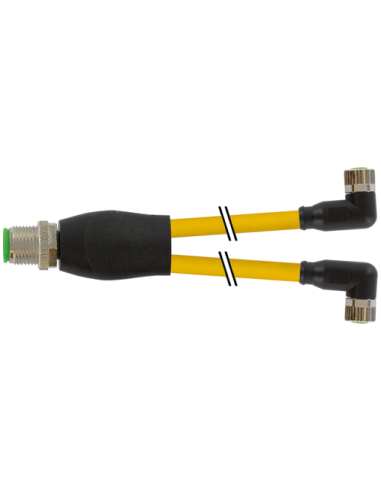

Konektor-trójnik M12 męski – M8 żeński, kątowy 7000-40841-0100200 – Profesjonalne rozwiązanie do połączeń przemysłowych
Konektor-trójnik M12 męski – M8 żeński to specjalistyczny rozdzielacz typu Y, zaprojektowany do wymagających aplikacji przemysłowych, automatyki i systemów sterowania. Produkt umożliwia szybkie i bezpieczne rozdzielenie sygnału lub zasilania, dzięki czemu znajduje zastosowanie w instalacjach maszynowych, liniach produkcyjnych oraz w systemach czujników i siłowników.
Trójnik M12 na M8 – Opis i zastosowanie
Złącze trójnikowe oferuje łatwość integracji z różnymi urządzeniami przemysłowymi. Męski wtyk prosty M12 z czterema pinami oraz dwa żeńskie złącza kątowe M8 (każde z trzema pinami) umożliwiają elastyczną konfigurację połączeń i optymalizację okablowania w szafach sterowniczych oraz w trudno dostępnych miejscach.
- Kątowa konstrukcja gniazd M8 pozwala na instalację w ograniczonych przestrzeniach.
- Odporna na chemikalia i oleje obudowa z tworzywa PUR sprawdza się w środowisku przemysłowym.
- Przeznaczony do pracy w szerokim zakresie temperatur od -25°C do +85°C.
- Wysoki stopień ochrony IP67 zapewnia szczelność oraz odporność na pył i wilgoć.
Najważniejsze zalety konektora M12 – M8
- Wielofunkcyjność – umożliwia rozdzielenie sygnałów lub zasilania do dwóch odbiorników.
- Wysoka niezawodność połączeń dzięki pozłacanym kontaktom oraz odporności na korozję.
- Szybka instalacja – złącza przykręcane gwarantują pewność i łatwość montażu.
- Bezpieczna praca zgodnie z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).
- Trwałość przewodu do 2 m – elastyczny przewód PVC, odporny na ścieranie oraz gięcie.
Konektor-trójnik – Typowe zastosowania
Konektor M12 męski na dwa gniazda M8 żeńskie jest stosowany w automatyce przemysłowej do:
- Podłączania czujników i siłowników.
- Rozgałęziania sygnałów w szafach sterowniczych.
- Integracji w systemach robotycznych i produkcyjnych.
- Punktów inspekcyjnych oraz testujących na liniach montażowych.
- Aplikacji wymagających niezawodnego, odpornego na czynniki zewnętrzne połączenia.
Główne cechy techniczne konektora Y M12-M8
- Kod produktu: 7000-40841-0100200
- Typ złącza: M12 męski (4 piny) do dwóch M8 żeńskich (3 piny), kątowych
- Długość przewodu: 2 metry
- Materiał powłoki i izolacji: PUR, PVC
- Stopień ochrony: IP67
- Zakres napięć pracy: AC do 50 V, DC do 60 V, prąd do 4 A
Dzięki wytrzymałej konstrukcji, konektor-trójnik M12 męski – M8 żeński jest doskonałym wyborem do instalacji wymagających trwałości, niezawodności oraz odporności na trudne warunki przemysłowe, umożliwiając łatwe połączenie i rozdzielenie sygnałów nawet w najbardziej wymagających aplikacjach.
