Xtreme - Outdoor

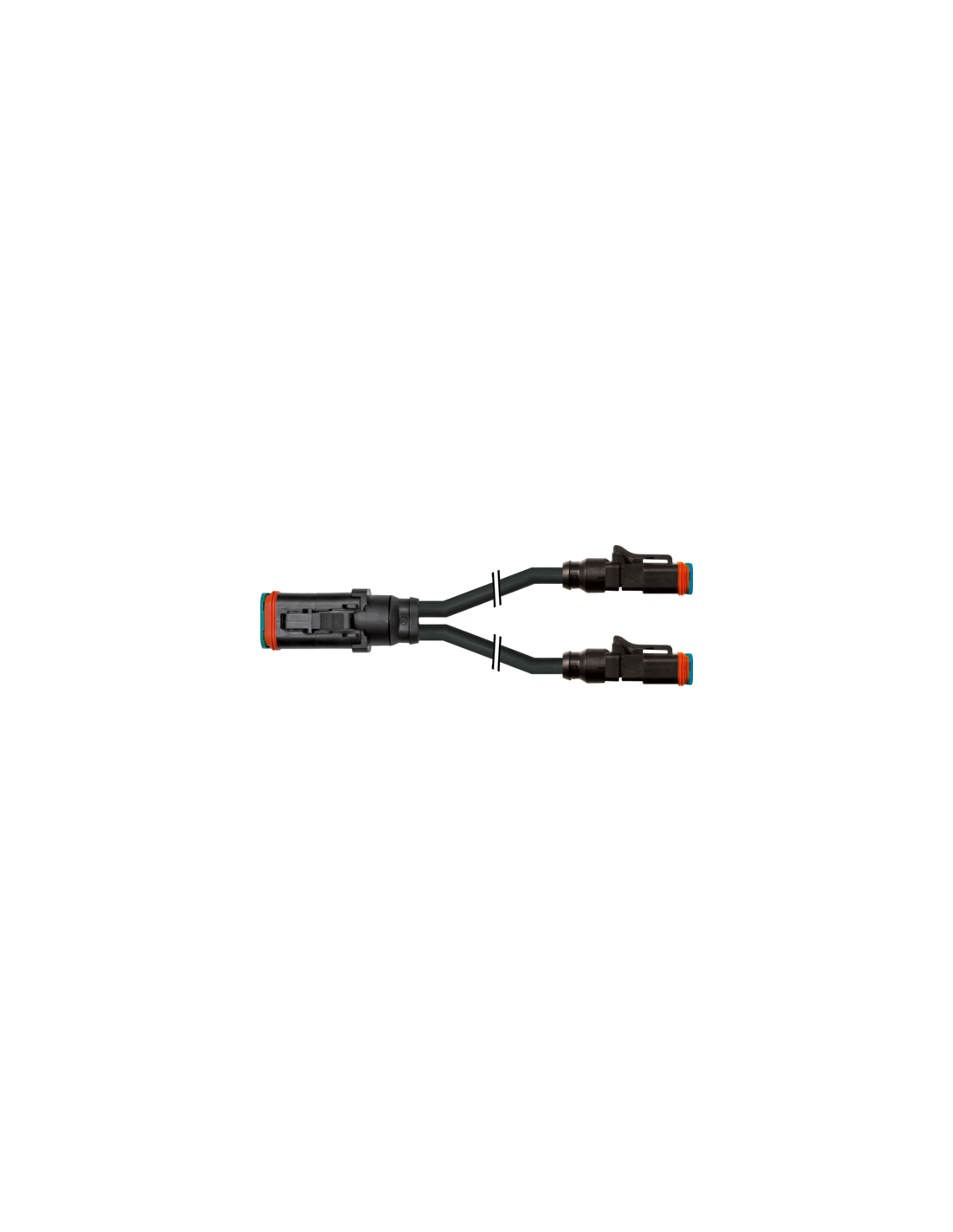

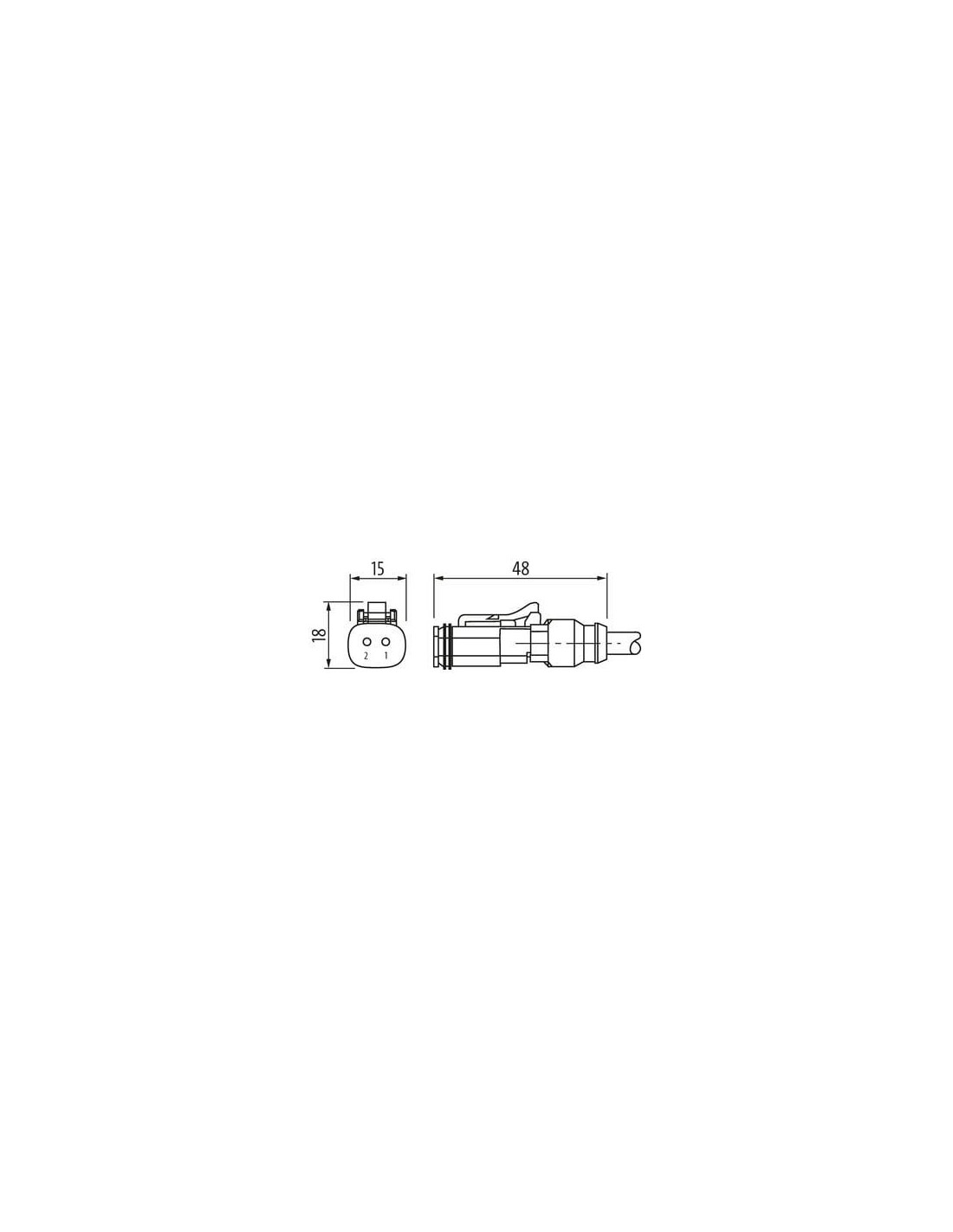

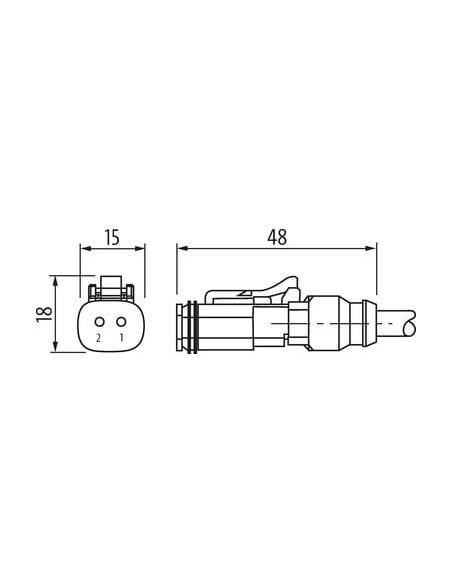

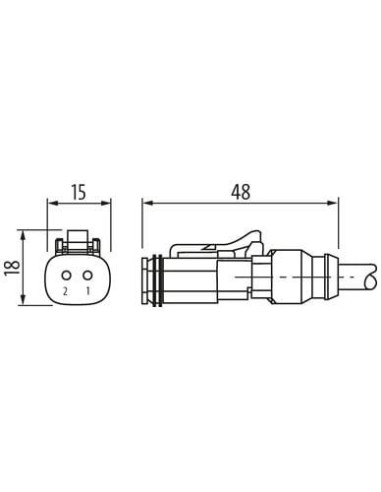

Rozdzielacz Y
Inne długości kabli są dostarczane na życzenie.
Męski prosty
6...230 V AC/DC
kompatybilny z Deutsch DT06-2S
kompatybilny z Deutsch DT06-4S
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

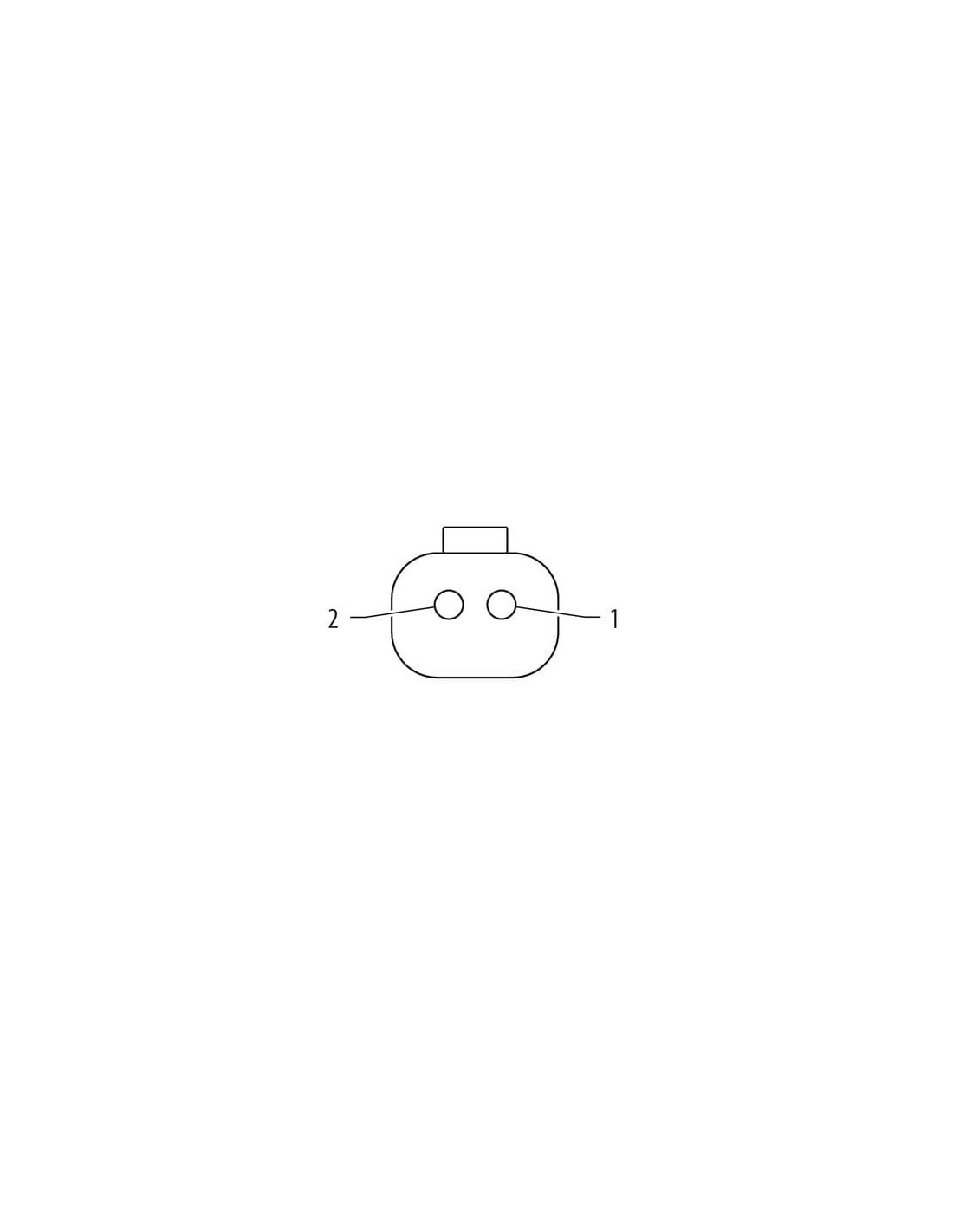

| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Strona 3
| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

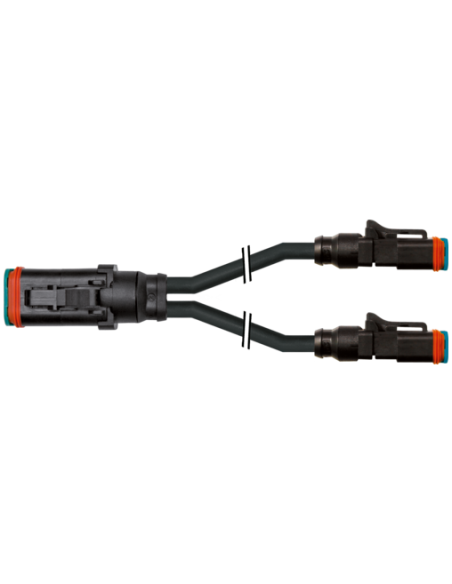

Korek pobierający MDCY06-4s / 2x MDC06-2s – Wytrzymałe rozdzielacze kablowe Deutsch dla zastosowań przemysłowych i mobilnych
Korek pobierający MDCY06-4s / 2x MDC06-2s o kodzie produktu 7072-77541-7540150 to specjalistyczny rozdzielacz typu Y, przeznaczony do wymagających aplikacji przemysłowych, maszyn rolniczych, budowlanych oraz pojazdów specjalnych. Rozdzielacz umożliwia efektywną dystrybucję sygnału i zasilania poprzez dwie gałęzie, z zastosowaniem niezawodnych złączy Deutsch oraz Amphenol, charakteryzujących się wysoką szczelnością i odpornością na warunki zewnętrzne.
Wytrzymałość i niezawodność – złącza Deutsch i Amphenol
Rozdzielacz jest wyposażony w złącza Deutsch DT06-4S oraz 2x Deutsch DT06-2S, które są kompatybilne z formatem Amphenol AT06. Te uznane w branży systemy złącze gwarantują wysoką szczelność (IP68), pewny styk oraz bezproblemowe użytkowanie w trudnych warunkach środowiskowych i przemysłowych. Obudowa z tworzywa sztucznego (PA) zapewnia odporność na wiele agresywnych mediów chemicznych i olejów, a zastosowanie uszczelek silikonowych stanowi dodatkowe zabezpieczenie przed wilgocią.

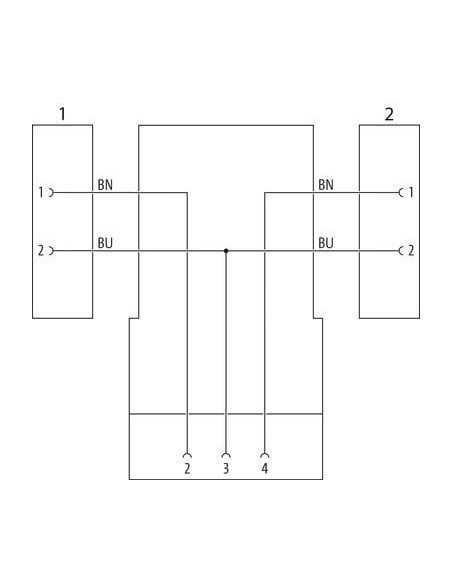

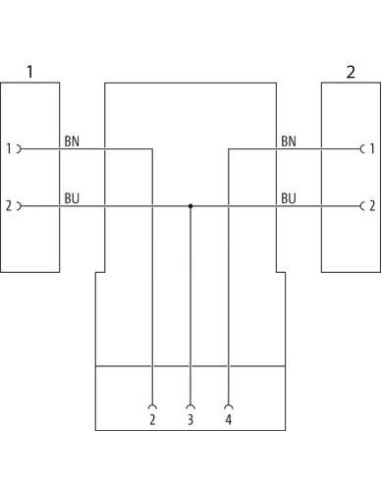

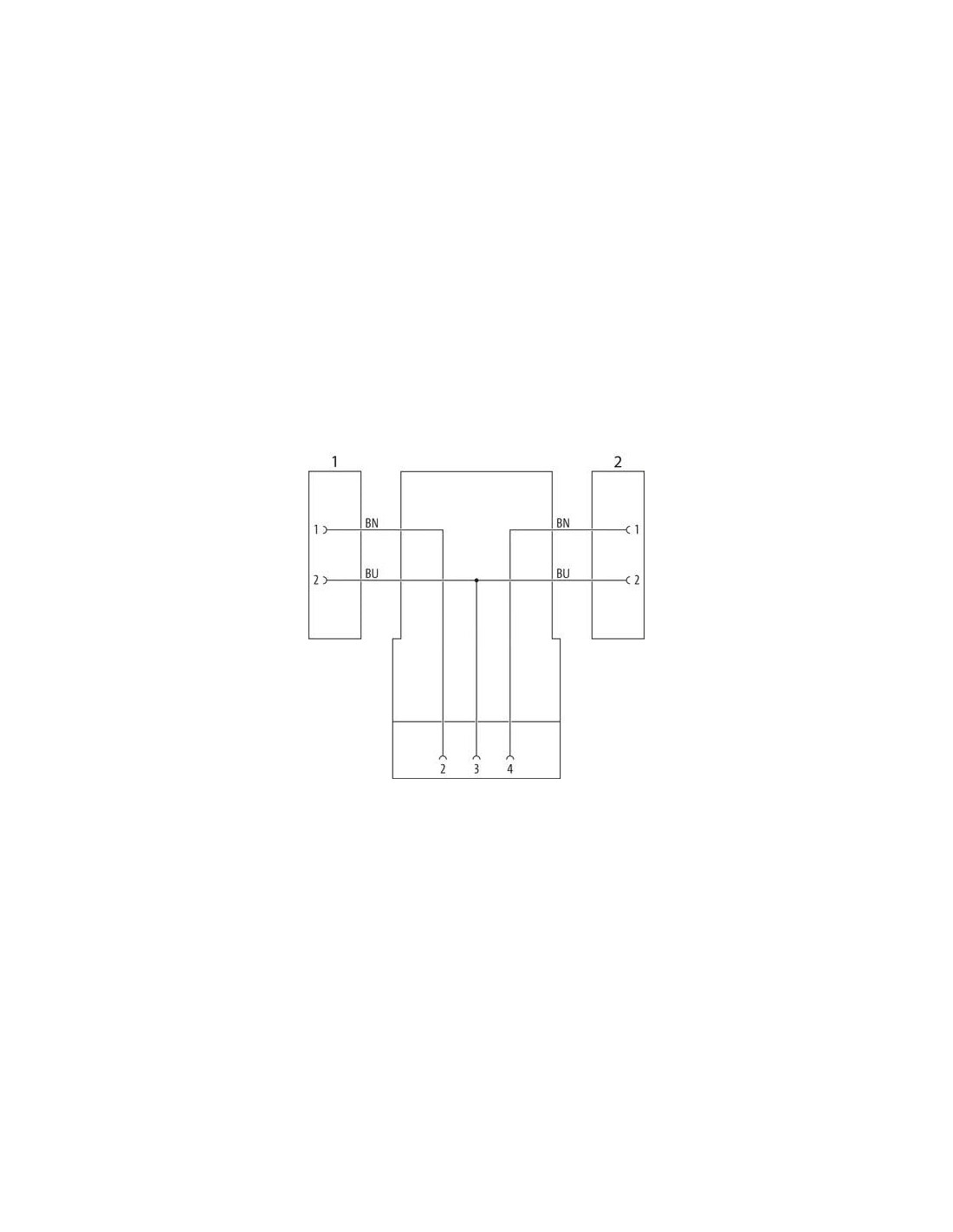

Konstrukcja rozdzielacza Y – elastyczność i dopasowanie do różnych aplikacji
Rozdzielacz w formie litery Y pozwala na równomierne rozdzielenie sygnału lub zasilania na dwa niezależne odbiorniki, co znacznie ułatwia projektowanie systemów elektrycznych w urządzeniach mobilnych i stacjonarnych. Typowe zastosowania to:
- instalacje elektryczne w maszynach rolniczych i budowlanych
- systemy oświetlenia roboczego i sygnalizacyjnego
- przemysł samochodowy oraz pojazdy specjalistyczne
- automatyka przemysłowa i systemy sterowania
- aplikacje wymagające rozgałęzienia przewodów sygnałowych lub zasilających
Mocna wiązka kablowa – odporność i certyfikaty
Kabel o długości 1,5 m wykonany jest z elastycznej miedzi wielodrutowej (42 druciki/splot, przekrój 0,75 mm²), osłonięty wytrzymałą powłoką PUR o wysokiej odporności chemicznej, UV oraz na oleje. Materiały wolne od ołowiu, kadmu, FCKW, halogenów i silikonu gwarantują bezpieczeństwo użytkowania.
Powłoka oraz izolacja przewodów spełniają restrykcyjne normy branżowe (cURus, UL 1581, IEC 60332-2-2), a kabel posiada certyfikat odporności na płomień oraz stopień ochrony IP68.
Wysokie parametry elektryczne i mechaniczne
Rozdzielacz umożliwia przesyłanie napięć do 230 V AC/DC oraz prądów do 8 A na styk, z odpornością na przepięcia do 2,5 kV. Konstrukcja jest przystosowana do pracy w szerokim zakresie temperatur (-25°C do +85°C na złączu, do -40°C/+90°C na kablu), co zapewnia wszechstronność w różnych zastosowaniach terenowych i przemysłowych.
Szybki i pewny montaż
Złącza są wyposażone w blokadę zatrzaskową, zapewniającą stabilne połączenie oraz wygodę serwisowania. Montaż odbywa się przez włożenie do odpowiednich gniazd, bez konieczności lutowania.
Dodatkowe wskazówki montażowe:
- Zaleca się chronić złącza przed nadmiernymi obciążeniami mechanicznymi, np. za pomocą opasek kablowych.
- Podczas prowadzenia okablowania należy przestrzegać minimalnych promieni gięcia, aby zachować pełną szczelność oraz ochronę przewodów.
Korek pobierający MDCY06-4s / 2x MDC06-2s – zastosowanie i przewagi
Produkt jest idealnym wyborem dla wszystkich, którzy oczekują szybkich, uniwersalnych i pewnych rozwiązań do rozdzielania sygnałów lub zasilania w trudnych warunkach eksploatacyjnych. Szczelność, odporność chemiczna oraz wszechstronność montażu czynią go niezastąpionym elementem w nowoczesnych instalacjach elektrycznych.
