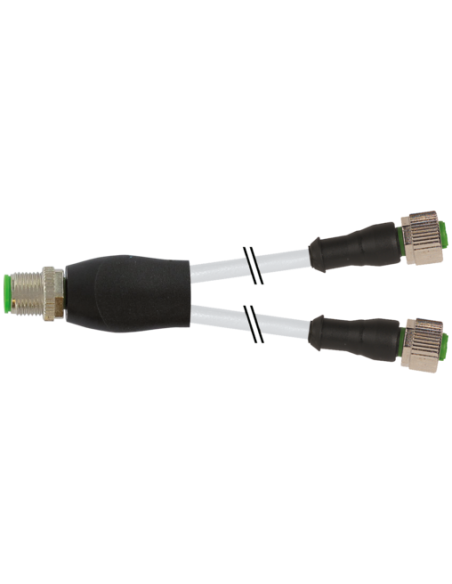

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński prosty – profesjonalne rozwiązanie do automatyki przemysłowej
Rozdzielacz typu Y M12 / M12 żeński prosty (kod produktu: 7000-40721-2130150) to element zaprojektowany w celu wydajnego i niezawodnego rozdzielania sygnałów lub zasilania w systemach automatyki przemysłowej. Jest wykorzystywany w instalacjach wymagających szybkiego łączenia czujników, siłowników oraz innych podzespołów z wykorzystaniem standardu M12 4-pinowego.
Zastosowanie rozdzielacza Y M12 w instalacjach i automatyce
Rozdzielacze M12 są kluczowym elementem w budowie nowoczesnych linii produkcyjnych, maszyn przemysłowych oraz systemów transportowych. Użycie rozdzielacza typu Y pozwala na szybkie, czyste i bezpieczne łączenie różnych modułów automatyki, ograniczając ilość kabli oraz ryzyko popełnienia błędów podczas montażu.
- Łatwa dystrybucja sygnału lub zasilania w szafach sterowniczych i rozdzielniach.
- Możliwość obsługi dwóch urządzeń z jednego złącza – idealne do czujników, siłowników i elementów wykonawczych.
- Niezawodność przy wysokim stopniu ochrony IP65, IP66K, IP67 – dedykowany do trudnych warunków przemysłowych, gdzie występuje wilgoć, pył, oleje i inne czynniki chemiczne.
- Szeroki zakres temperatur pracy umożliwia montaż w środowiskach o zróżnicowanych wymaganiach temperaturowych.
Zalety techniczne rozdzielacza M12 / M12 Y 4-pin
Rozdzielacz Y M12 wyróżnia się przemyślaną konstrukcją oraz wysoką jakością wykonania:
- Solidna obudowa z odpornego na chemikalia i oleje tworzywa PUR oraz uszczelnień FKM.
- Precyzyjne połączenia gwintowane M12 x 1 zapewniają trwałość i odporność na wibracje.
- Mostkowanie sygnałów zgodne ze schematami automatyków (patrz: załączone schematy).
- Kodowanie typu A umożliwia zgodność z wieloma urządzeniami dostępnymi na rynku.
- Bezołowiowe i wolne od kadmu materiały izolacyjne, spełniające wysokie wymagania środowiskowe.
- Możliwość indywidualnego doboru długości przewodów na zamówienie pozwala na dopasowanie produktu do konkretnej aplikacji.
Budowa i schemat połączeń rozdzielacza Y M12 – wygodny montaż i niezawodność
Rozdzielacz został wyposażony w jeden prosty wtyk męski M12 oraz dwa gniazda proste M12 żeńskie. Pozwala to na szybkie i bezpieczne rozgałęzienie przewodów:
- Łatwy montaż – gwinty umożliwiają stabilne mocowanie i ochronę przed przypadkowym rozłączeniem.
- Oznaczenia pinów zgodne z normą DIN EN 61076-2-101 (M12) ułatwiają szybkie podłączanie bez pomyłek.
- Wytrzymałość na moment obrotowy do 0,6 Nm oraz zabezpieczenie przeciwwstrząsowe.
- Przewód z 3 żyłami skrętkowymi o przekroju 0,34 mm² zapewnia trwałe i odporne na uszkodzenia połączenia.
Typowe zastosowania rozdzielacza Y M12 w przemyśle
Rozdzielacze Y M12 znajdują zastosowanie w:
- w systemach automatyki przemysłowej i robotyce
- w maszynach produkcyjnych i pakujących
- w transmisji sygnałów czujników i siłowników
- w instalacjach transportu wewnętrznego oraz magazynach automatycznych
- w systemach monitorowania parametrów procesów przemysłowych
Rozdzielacz Y M12 gwarantuje wysoką niezawodność i łatwość montażu, skracając czas obsługi technicznej oraz minimalizując ryzyko błędów instalacyjnych.
