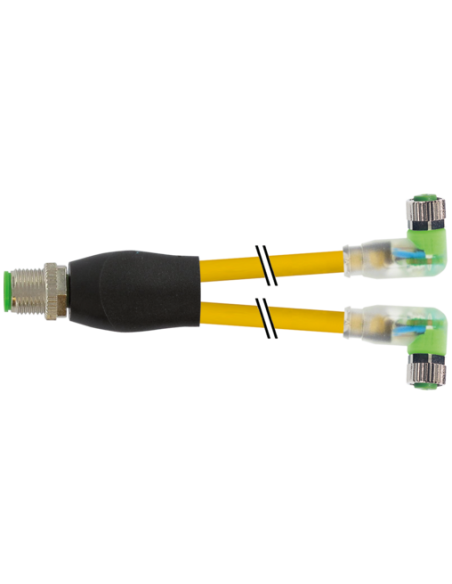

Rozdzielacz typu Y M12 – M8, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
M12, kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 050 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M8 żeński 90° LED – Profesjonalne rozgałęzienie sygnałów w automatyce
Rozdzielacz Y M12 / M8 żeński 90° LED o kodzie produktu 7000-40861-0500200 to wysokiej jakości element łączeniowy, dedykowany do zastosowań w systemach automatyki przemysłowej. Konstrukcja typu Y umożliwia wygodne i bezpieczne rozgałęzienie sygnałów oraz zasilania, integrując urządzenia wyposażone w złącza M12 i M8. Dzięki swojej uniwersalności oraz wysokim parametrom technicznym sprawdza się zarówno w prostych aplikacjach czujnikowych, jak i w zaawansowanych systemach sterowania.
Zastosowanie rozdzielacza Y M12/M8
Rozdzielacz Y umożliwia łączenie oraz rozdzielanie sygnałów w aplikacjach automatyki przemysłowej, m.in.:
- zasilanie i komunikację czujników oraz siłowników,
- łączenie komponentów maszyn i robotów przemysłowych,
- integrację urządzeń w systemach bezpieczeństwa,
- zastosowania w aplikacjach pakujących, transportowych i sortujących,
- rozgałęzienie sygnałów w szafach sterowniczych.
Produkt sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność, odporność na warunki przemysłowe oraz szybki montaż.
Najważniejsze cechy produktu M12/M8 90° LED
- Uniwersalne złącze: Kombinacja wyjść żeńskich M8 (90°) i męskiego prostego M12.
- Obudowa odporna na odpryski spawalnicze oraz uszkodzenia mechaniczne (odlew cynkowy z powłoką Safe-Cover, PUR, FKM).
- Wysoka klasa ochrony IP67 – doskonała szczelność nawet w wymagających warunkach przemysłowych.
- Podświetlenie LED (zielona/żółta dioda) umożliwiające łatwą diagnostykę stanu połączenia oraz przewodzenia sygnału.
- Precyzyjne i trwałe złącza z pozłacanymi stykami (odporność na korozję, niskie opory przejścia).
- Kątowe wyjścia 90° zwiększające elastyczność prowadzenia przewodów w ograniczonej przestrzeni.
- Bezhalogenowa, bezołowiowa konstrukcja kabla (żółty PUR) zapewniająca odporność chemiczną, olejoodporność oraz bezpieczeństwo środowiskowe.
- Stabilność pracy w szerokim zakresie temperatur od -25°C do +85°C (kabel: nawet do -40°C / +90°C w warunkach stałych).
- Normy: DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8), cURus.
Możliwości wykorzystania i zalety rozwiązania typu Y M12/M8
Rozdzielacz Y umożliwia:
- Szybkie podłączenie dwóch urządzeń do jednego gniazda M12 bez skomplikowanego okablowania,
- minimalizację liczby przewodów oraz ułatwienie organizacji instalacji,
- wysoką niezawodność dzięki solidnym materiałom i zabezpieczeniu przeciwwstrząsowemu,
- wizualną kontrolę stanu sygnału dzięki zintegrowanym diodom LED,
- łatwy montaż dzięki radełkowanym plastikowym nakrętkom oraz szerokim tolerancjom montażowym.
Tego typu rozdzielacz M12/M8 doskonale sprawdzi się przy rozbudowie stanowisk automatyki oraz w aplikacjach serwisowych, gdzie liczy się szybkość, prostota i niezawodność instalacji.
Kompatybilność i elastyczność montażu
Konstrukcja typu Y pozwala na wielostronne zastosowanie w różnorodnych systemach automatyki, niezależnie od specyfiki maszyn czy układów sterowania. Wysoka odporność na czynniki chemiczne, mechaniczne oraz temperaturę, a także wysokie parametry prądowo-napięciowe oraz możliwość zamówienia innych długości kabli (na życzenie) czynią to rozwiązanie jednym z najwszechstronniejszych na rynku.
Rozdzielacz Y M12/M8 LED 7000-40861-0500200 to niezawodny wybór dla profesjonalistów dążących do optymalizacji połączeń w automatyce przemysłowej.
