Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

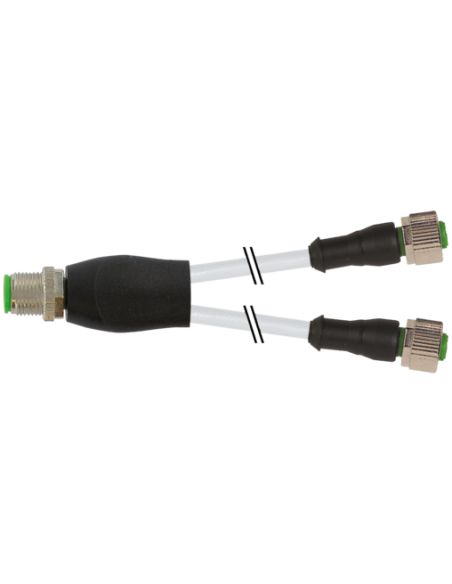

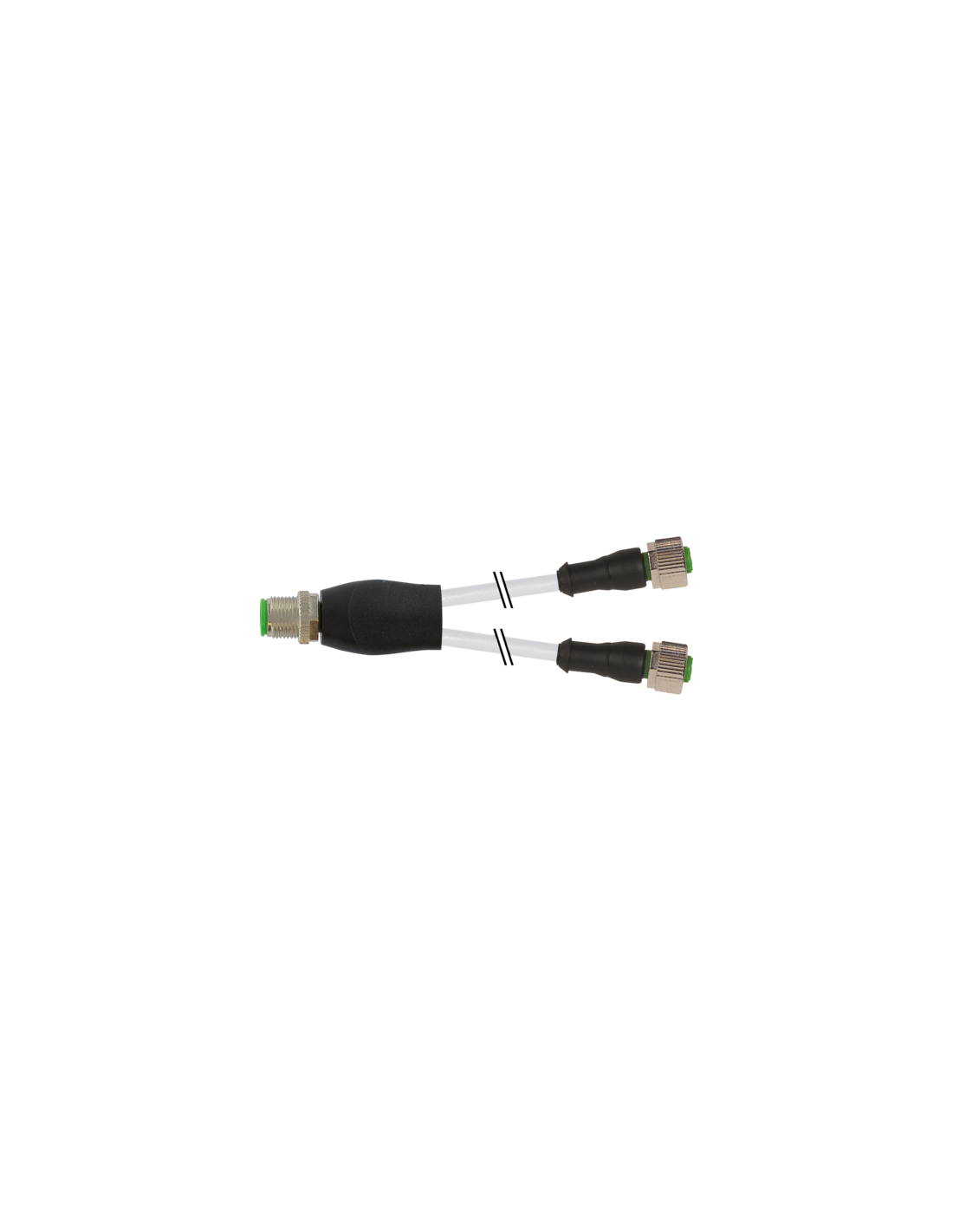

Rozdzielacz Y M12 / M12 żeński 0° 4/3-piny – 7000-40701-2132000
Rozdzielacz Y M12 / M12 żeński to specjalistyczny element instalacji elektrycznej, przeznaczony do rozgałęziania sygnałów oraz zasilania w automatyce przemysłowej i systemach sterowania. Stanowi niezawodne i wygodne rozwiązanie do tworzenia rozdzielczych połączeń kablowych w wymagających środowiskach przemysłowych.
Zalety stosowania rozdzielacza typu Y M12
- Odporność na czynniki zewnętrzne – obudowa z wysokiej jakości tworzywa PUR jest odporna na oleje oraz większość chemikaliów wykorzystywanych w przemyśle.
- Wysoki stopień ochrony IP65, IP66K, IP67 – gwarantuje bezawaryjną pracę urządzenia nawet w trudnych warunkach, zabezpieczając połączenia przed wilgocią i zanieczyszczeniami.
- Uniwersalność zastosowania – produkt znajduje zastosowanie w budowie maszyn, automatyce przemysłowej, instalacjach robotycznych oraz systemach sensorów i siłowników.
- Pozłacane styki – zapewniają niezawodność przesyłu sygnału oraz wydłużają żywotność połączeń elektrycznych.
- Wysoka trwałość mechaniczna – dzięki zastosowaniu metalowych elementów (niklowane blokady, cynkowy odlew ciśnieniowy), rozdzielacz wytrzymuje duże obciążenia oraz wstrząsy.
- Elastyczne opcje montażu – szybka i pewna instalacja dzięki mocowaniu typu „włożone, przykręcone”, możliwość zabezpieczenia przed drganiami i przeciążeniami mechanicznymi.
Typowe zastosowania rozdzielacza Y M12/M12
Rozdzielacz Y M12 to niezastąpiony komponent w automatyce przemysłowej, sprawdzający się w wielu aplikacjach:
- Tworzenie równoległych gałęzi sygnałowych w systemach czujników i siłowników.
- Dystrybucja zasilania w obrębie maszyn i linii produkcyjnych.
- Połączenia w systemach robotycznych, gdzie wymagana jest szybka wymiana lub rozgałęzienie przewodów sterujących i zasilających.
- Integracja systemów bezpieczeństwa oraz urządzeń pomiarowych z panelem sterowania.
Budowa i kompatybilność
Rozdzielacz Y wyposażony jest w złącza M12 (złącze męskie proste oraz dwa złącza żeńskie proste), które są w pełni zgodne ze standardem DIN EN 61076-2-101 (M12), co umożliwia szeroką kompatybilność z innymi elementami systemów automatyki. Standardowy rozkład pinów oraz kodowanie A sprawiają, że rozdzielacz można łatwo wdrożyć w większości instalacji przemysłowych, minimalizując ryzyko pomyłek podczas montażu.
Wysoka niezawodność i bezpieczeństwo pracy
Stosowanie rozdzielacza Y M12 zapewnia wysoki poziom niezawodności połączeń nawet podczas długotrwałej eksploatacji w środowisku narażonym na drgania, wilgoć czy zmiany temperatury.
- Odporność temperaturowa od -25°C do +85°C (zależnie od jakości przewodu).
- Zabezpieczenie przed wstrząsami mechanicznymi.
- Nominalny pik napięciowy do 2,5 kV.
Specyfikacja przewodu
Wersja przewodu o długości 20 m pozwala na elastyczne prowadzenie instalacji, nawet w rozbudowanych systemach. Przewód typu PVC, trójżyłowy, ze skrętką miedzianą klasy 5, zapewnia wysoką elastyczność, trwałość oraz dobre parametry elektryczne (prąd znamionowy do 6 A, napięcie do 300 V).
Bezpieczny montaż i trwałość połączeń
Mocowanie typu M12 x 1 oraz rozstaw klucza SW13 gwarantują łatwy montaż i demontaż, także w ciasnych przestrzeniach technicznych. Uszczelki wykonane z FKM oraz niklowane części metalowe zwiększają odporność na zużycie oraz działanie substancji agresywnych.
- Możliwość stosowania dodatkowej ochrony przed naprężeniami i zginaniem przewodów.
- Przewidywana żywotność odpowiednia do zastosowań przemysłowych o wysokiej intensywności pracy.
Podsumowanie
Profesjonalny rozdzielacz Y M12/M12 żeński to funkcjonalne i trwałe rozwiązanie dla budowy pewnych, szczelnych oraz elastycznych rozgałęzień kablowych w zaawansowanych systemach automatyki. Sprawdza się we wszystkich środowiskach przemysłowych, gdzie kluczowa jest niezawodność przesyłu sygnałów i zasilania oraz minimalizacja przestojów serwisowych.
