Rozdzielacz typu Y M12 – M12, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 053 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

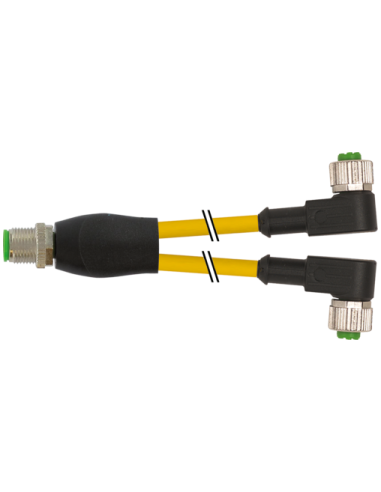

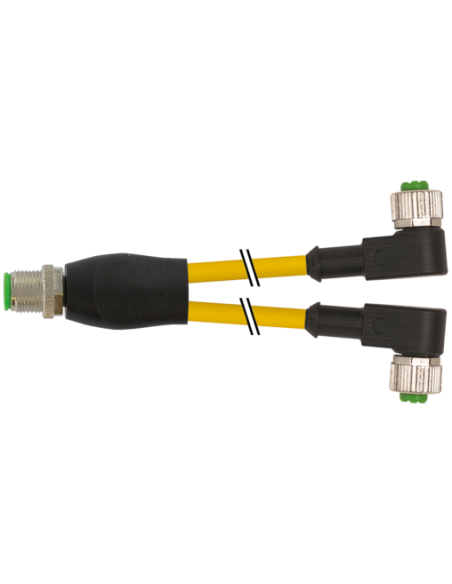

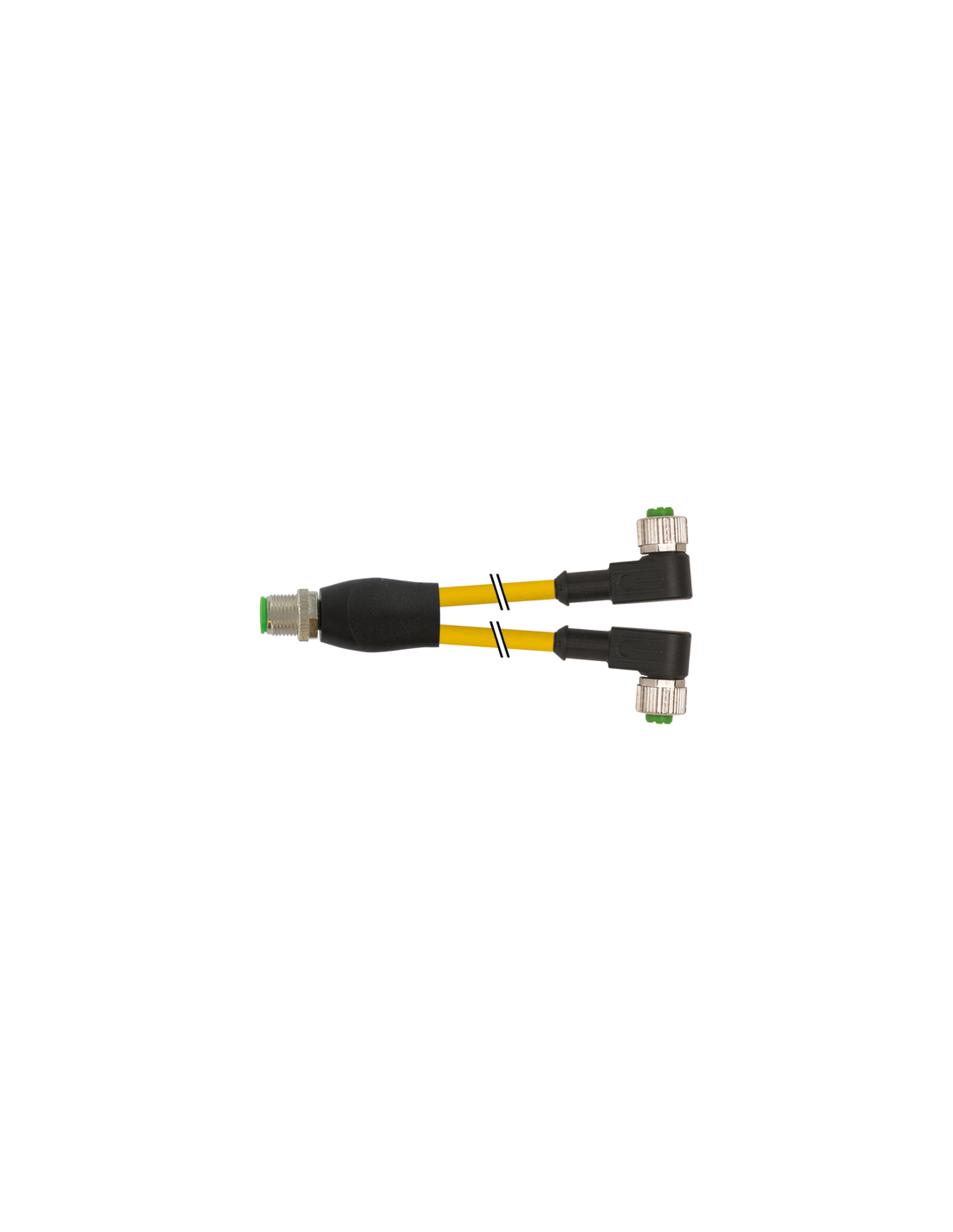

Rozdzielacz Y M12 / M12 żeński 90° – 7000-40741-0530060
Rozdzielacz Y M12 to wytrzymały element łączeniowy, który umożliwia rozgałęzienie sygnału lub zasilania w systemach automatyki przemysłowej. Model 7000-40741-0530060 został zaprojektowany z myślą o wymagających aplikacjach, w których kluczowe są niezawodność, odporność na trudne warunki oraz łatwość montażu.
Zastosowanie rozdzielacza Y M12 w automatyce przemysłowej
Produkt idealnie sprawdzi się w takich środowiskach jak:
- automatyka przemysłowa
- systemy przemysłowych czujników i elementów wykonawczych
- maszyny i linie produkcyjne
- robotyka
- systemy transportu, przenośniki taśmowe
- instalacje wymagające rozgałęzienia sygnału w układzie M12
Zalety i cechy rozdzielacza Y M12 / M12 żeński 90°
Najważniejsze korzyści płynące z zastosowania tego produktu to:
- Odporność na odpryski spawalnicze – złącze wykonane z odlewu cynkowego o wysokiej wytrzymałości mechanicznej, które pozwala na pracę w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony – IP65, IP66K, IP67 – gwarantuje niezawodność w zapylonych, wilgotnych i wymagających środowiskach.
- Łatwy i szybki montaż dzięki zastosowaniu gniazd pod kątem 90°, a także standardowego gwintu M12 x 1.
- Odporność chemiczna i olejowa – obudowa z tworzywa PUR dobrze radzi sobie z działaniem agresywnych substancji.
- Pozłacane styki – zapewniają niezawodne przewodzenie sygnału i zwiększoną odporność na korozję.
- Możliwość pracy w szerokim zakresie temperatur – od -25°C do 85°C przy łączu oraz od -40°C do 80/90°C dla kabli.
- Bezhalogenowe i ekologiczne wykonanie – materiał przewodu nie zawiera ołowiu, kadmu, FCKW, silikonu ani halogenów.
Budowa techniczna rozdzielacza Y M12
Element składa się z męskiego prostego złącza M12 oraz dwóch żeńskich gniazd wyprowadzonych pod kątem 90°, co minimalizuje ryzyko uszkodzeń mechanicznych w przypadku naporu na przewód. Rozdzielacz posiada:
- 4- oraz 3-pinowe złącza zgodne z kodowaniem A wg DIN EN 61076-2-101 (M12)
- Przewód PUR w kolorze żółtym, o długości 0,6 m, odporny na zginanie i ścieranie.
- Obciążalność prądowa do 4 A na styk i napięcie do 250 V
Typowe zastosowania rozdzielacza Y M12
To niezawodne rozwiązanie pozwala na szybkie i bezpieczne rozgałęzienie toru sygnałowego lub zasilającego w instalacjach:
- łączących czujniki i aktuatory szeregowo lub równolegle
- optymalizujących okablowanie maszyn
- umożliwiających prosty i przejrzysty montaż w szafkach sterowniczych
Kompatybilność i możliwości rozbudowy
Komponent jest kompatybilny z szeroką gamą kabli i złączy o standardzie M12 – zarówno gniazdami, jak i przewodami prostymi oraz kątowymi. Istnieje możliwość zamówienia innych długości kabli oraz wykonania specjalnych złączek dostosowanych do indywidualnych potrzeb aplikacji.
Instrukcje dotyczące instalacji i bezpieczeństwa
Podczas montażu zaleca się zabezpieczenie złączy przed obciążeniami mechanicznymi, wykorzystując opaski kablowe lub inne odpowiednie elementy mocujące. Należy przestrzegać minimalnych promieni gięcia przewodów w celu zapewnienia trwałości i zachowania parametrów ochrony IP.
