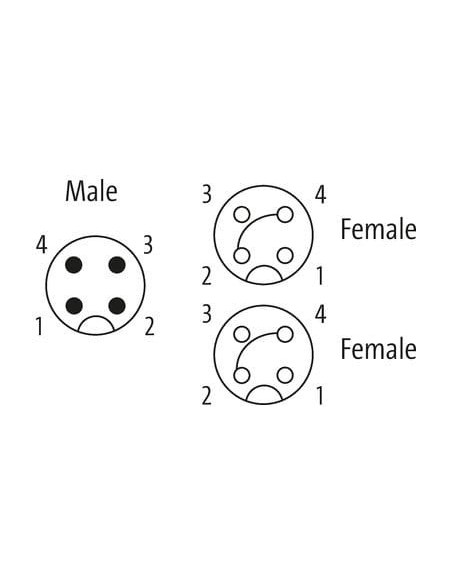

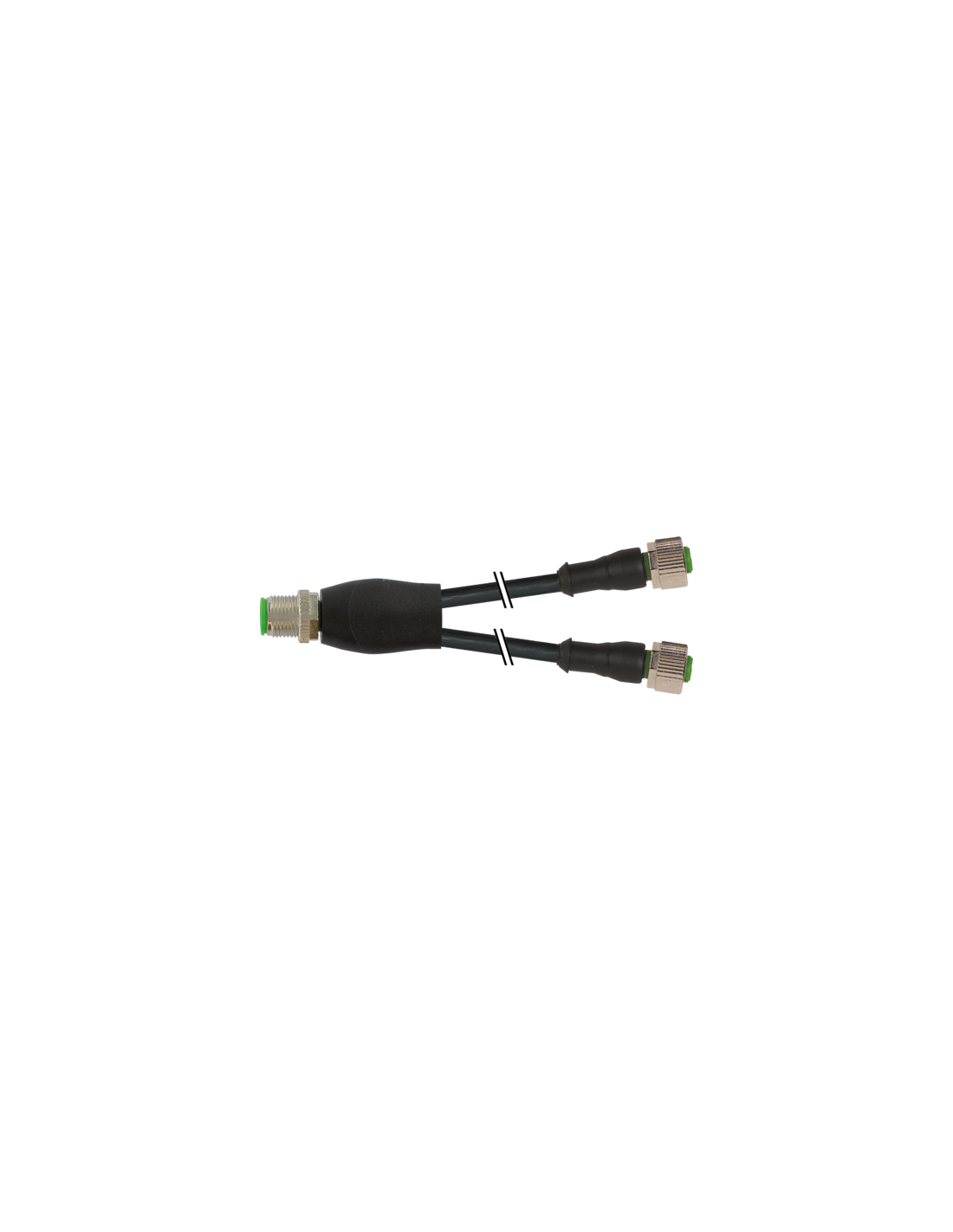

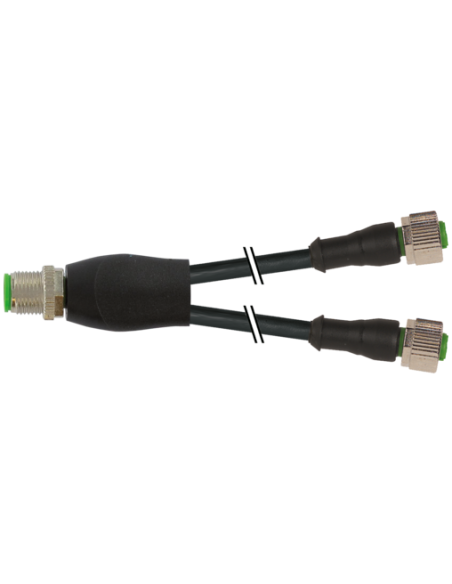

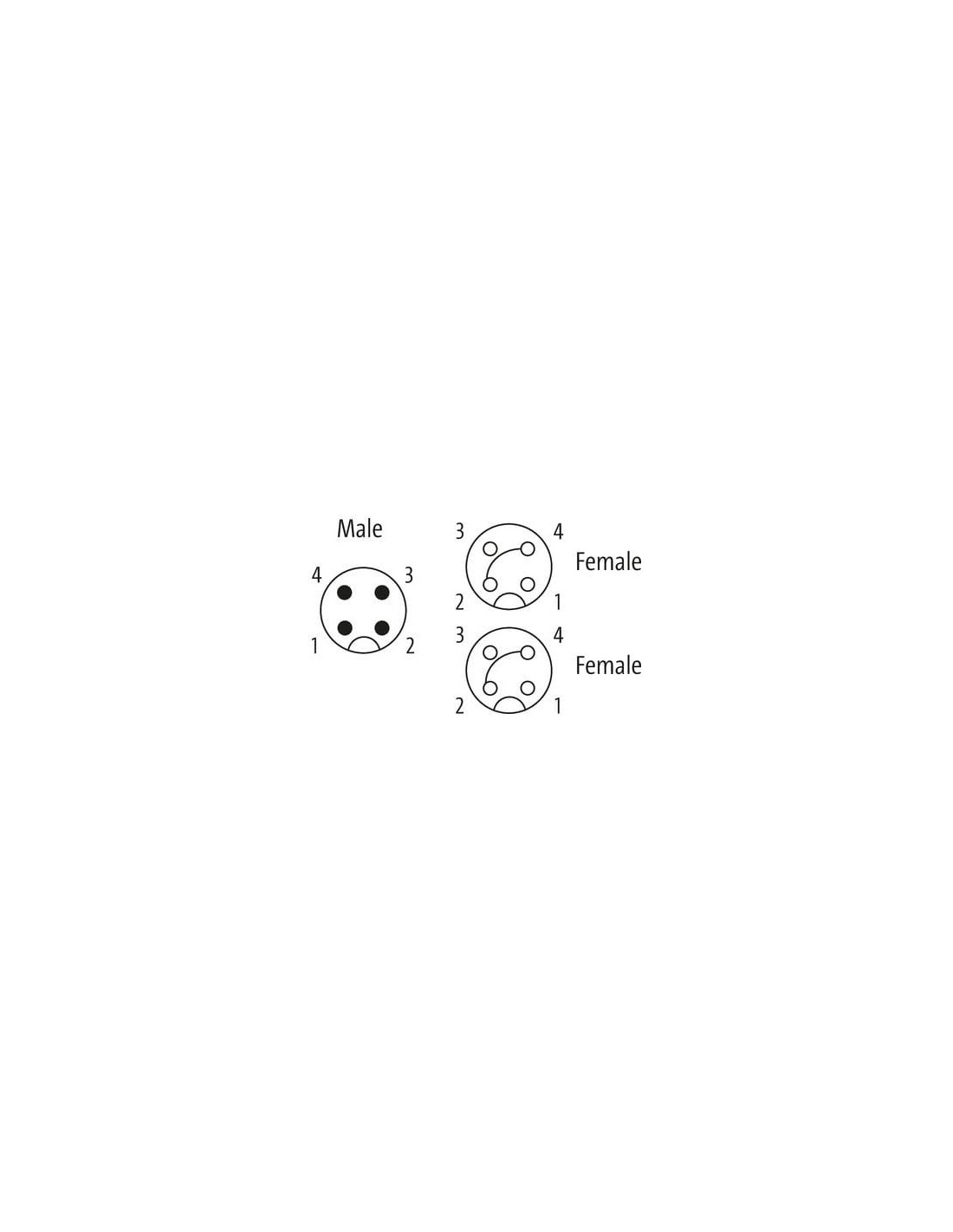

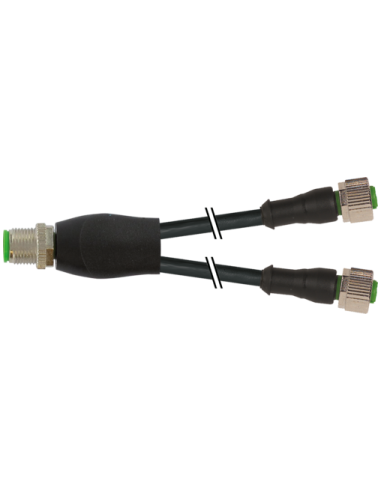

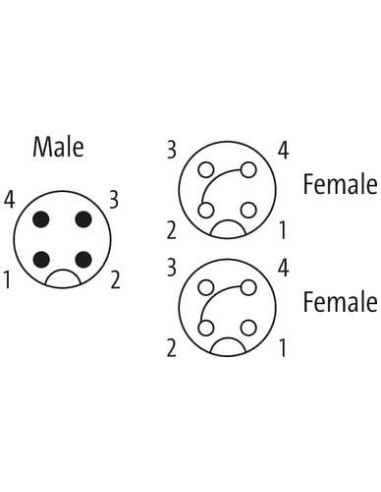

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste

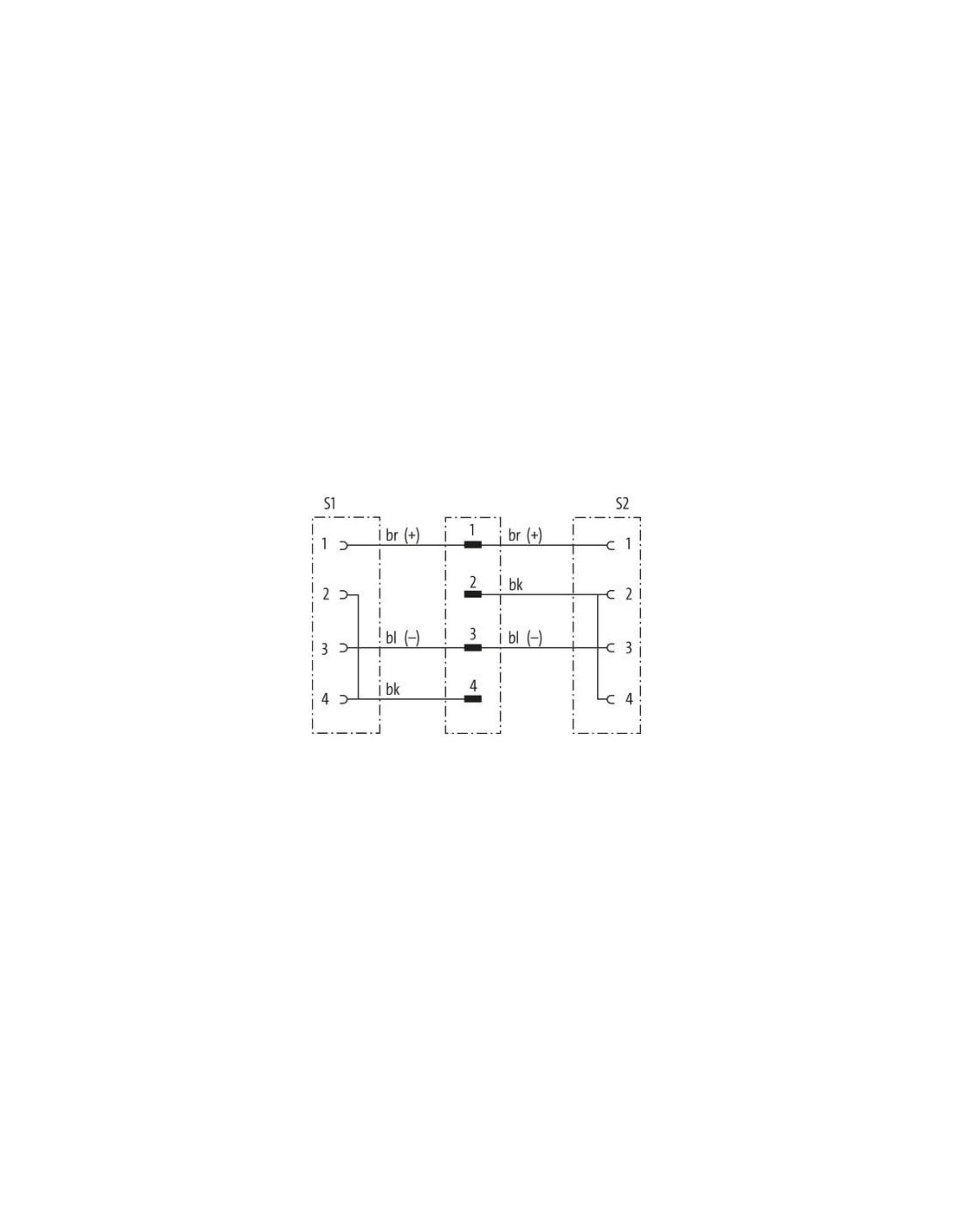

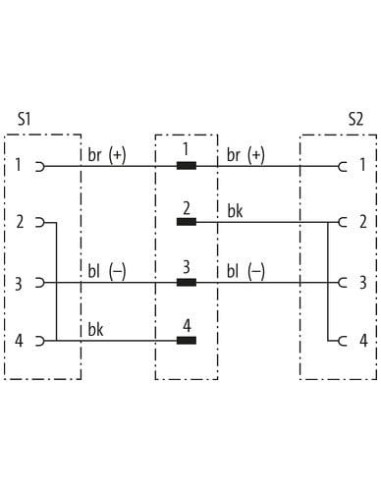

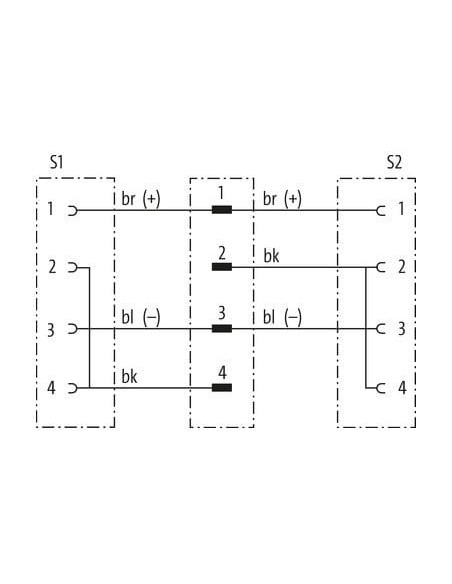

mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 9 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M12 żeński 0° – Przemysłowy rozdzielacz sygnału i zasilania
Rozdzielacz Y M12/M12 to specjalistyczny element automatyki przemysłowej przeznaczony do rozdzielania i łączenia sygnałów oraz zasilania urządzeń automatyki. Wyposażony w złącza M12 4-pin o prostym układzie (0°), umożliwia szybkie i bezpieczne połączenie dwóch urządzeń z jednym źródłem sygnału lub zasilania.
Wytrzymała konstrukcja do wymagających aplikacji
Produkt wyróżnia się wysokim stopniem ochrony IP65, IP66K, IP67, co oznacza doskonałą odporność na pył, wilgoć oraz chwilowe zanurzenie w wodzie. Obudowa wykonana z wysokiej jakości tworzywa sztucznego oraz złącza z nakładkami z niklowanej stali gwarantują trwałość i odporność na działanie olejów, chemikaliów oraz czynników mechanicznych.
Zgodność i bezpieczeństwo w środowisku przemysłowym
Rozdzielacz spełnia normę DIN EN 61076-2-101 (M12), dzięki czemu jest w pełni kompatybilny z szeroką gamą urządzeń automatyki dostępnych na rynku. Wewnętrzne mostkowanie styków umożliwia przekazywanie sygnałów i zasilania do dwóch równoległych odbiorników, co zwiększa efektywność wykorzystania istniejących linii kablowych.
- Kodowanie A – zapewnia bezbłędne połączenie z kompatybilnymi urządzeniami
- Wytrzymałość temperaturowa: praca ciągła w zakresie od -25°C do 85°C
- Maksymalne napięcie robocze: 250 V (AC/DC)
- Obciążalność prądowa styku: do 4 A
- Kabel PUR/PVC – elastyczność, odporność na promieniowanie UV, benzynę i oleje
- Długość kabla: 9 metrów – idealna do rozbudowanych instalacji
- Oznaczone przewody i odpowiednie kolory usprawniają instalację
- Wysoka odporność na drgania dzięki zabezpieczeniu przeciwwstrząsowemu
Typowe zastosowania – rozdzielacz M12 w przemyśle
Rozdzielacz typu Y M12/M12 znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – rozdział sygnałów czujników lub zasilania do wielu urządzeń
- Budowa maszyn – szybkie łączenie elementów systemów sterowania
- Robotyka – elastyczne rozwiązanie przy łączeniu końcówek manipulatorów
- Przemysł spożywczy i chemiczny – odporność na środki myjące i detergenty
- Transport i logistyka – niezawodność w trudnych warunkach eksploatacji
Korzyści z zastosowania rozdzielacza Y M12/M12
Wykorzystanie rozdzielacza Y M12 pozwala na redukcję kosztów okablowania oraz minimalizację czasu montażu. Dzięki wysokiej szczelności i trwałości sprawdzi się w środowiskach wymagających częstych przepięć oraz pracy pod obciążeniem. Przewody są odporne na promieniowanie UV, gięcie oraz wybrane środki chemiczne, co znacząco zwiększa żywotność całego systemu.
Produkt wyposażono w ergonomiczne, radełkowane nakrętki (do montażu ręcznego lub z użyciem klucza), co umożliwia szybki oraz beznarzędziowy montaż w ciasnych rozdzielnicach i panelach maszynowych.
Podsumowanie – profesjonalny rozdzielacz Y M12
M12 Y-Rozdzielacz 4-pin to uniwersalny komponent okablowania do zastosowań przemysłowych, gwarantujący niezawodność, trwałość oraz łatwość montażu nawet w najtrudniejszych warunkach. Szeroka kompatybilność oraz odporność na typowe zagrożenia środowiskowe czynią ten produkt idealnym wyborem dla wymagających systemów automatyki i przemysłu.
