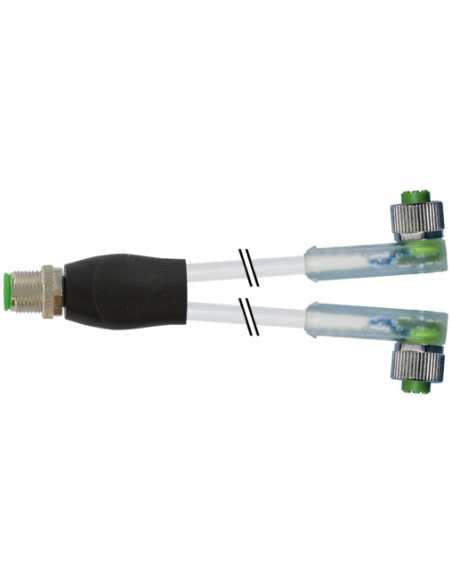

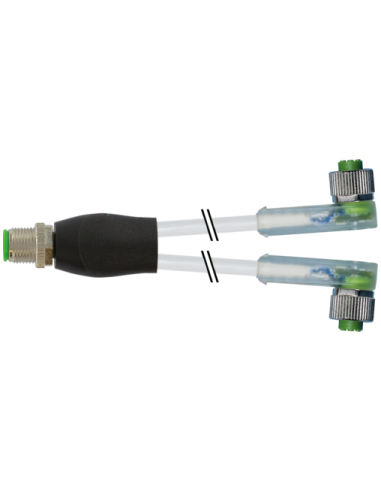

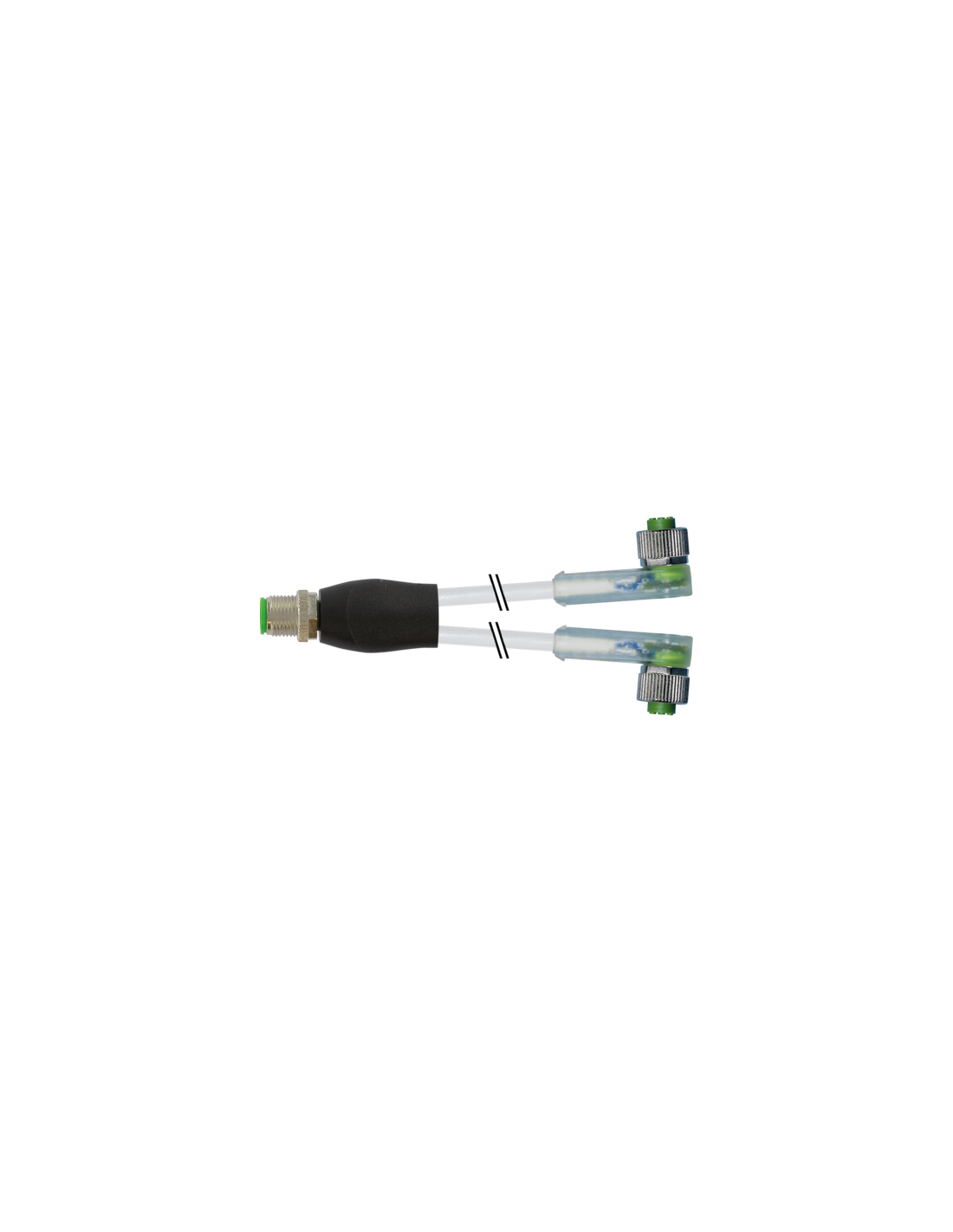

Rozdzielacz typu Y M12 – M12, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 253 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12/M12 żeński 90° LED – profesjonalne rozwiązanie do automatyki
Rozdzielacz Y M12/M12 o numerze katalogowym 7000-40781-2530030 to wysokiej jakości komponent przeznaczony do zastosowań w automatyce przemysłowej, robotyce, systemach produkcyjnych oraz wszędzie tam, gdzie kluczowa jest niezawodność połączeń sygnałowych i zasilania w trudnych warunkach przemysłowych. Wyposażony w diody sygnalizacyjne LED (zielona/żółta), umożliwia szybkie diagnozowanie statusu połączenia.
Kluczowe zalety rozdzielacza Y M12/M12 – wytrzymałość i funkcjonalność
- Solidna konstrukcja – korpus wykonany z trwałego tworzywa sztucznego, odpornego na działanie chemikaliów i olejów, a także na odpryski spawalnicze, dzięki cynkowemu odlewowi ciśnieniowemu.
- Bezpieczne i szczelne połączenie – stopień ochrony IP65, IP66K, IP67 zapewnia niezawodność pracy nawet w wymagającym środowisku przemysłowym.
- Wysoka jakość styków – pozłacane styki oraz zastosowanie miedzi gwarantują pewny przekaz sygnału i odporność na utlenianie.
- Łatwy montaż – możliwość instalacji przez włożenie i przykręcenie, a wygodne złącza pod kątem 90° minimalizują wymagania przestrzenne.
- Wyraźna sygnalizacja LED – kolorowe diody pozwalają szybko zidentyfikować stan sygnału i ewentualne usterki.
- Odporność na czynniki zewnętrzne – produkt jest odporny na płomień, benzynę, oleje, wysokie i niskie temperatury oraz dynamiczne obciążenia mechaniczne.
- Szeroki zakres temperatur pracy – od -25°C do +85°C, zarówno dla kabli w ruchu, jak i w instalacji stacjonarnej.
Typowe zastosowania rozdzielacza Y M12/M12 LED
Rozdzielacz Y M12/M12 znajduje zastosowanie w nowoczesnych liniach produkcyjnych, maszynach przemysłowych, systemach automatyki i robotyki, a także w przemyśle motoryzacyjnym, spożywczym oraz w logistyce. Specjalna konstrukcja pozwala na rozdzielanie sygnału bez potrzeby stosowania dodatkowych elementów pośrednich, co znacząco upraszcza okablowanie i minimalizuje czas montażu.
- Punkty rozdziału sygnału w sieciach czujników i elementów wykonawczych
- Połączenia zasilania i transmisji sygnału w systemach rozproszonych
- Aplikacje wymagające szybkiego podłączenia i rozłączania przewodów oraz czytelnej sygnalizacji stanu
Warunki eksploatacji i bezpieczeństwo
Rozdzielacz Y M12/M12 żeński 90° LED spełnia rygorystyczne standardy branżowe (DIN EN 61076-2-101), co gwarantuje pełną kompatybilność i bezpieczeństwo użytkowania w systemach automatyki. Zabezpieczenie przeciwwstrząsowe oraz specjalna powłoka Safe-Cover zapewniają stabilność połączeń nawet w warunkach intensywnych drgań czy dynamicznych obciążeń.
Możliwości techniczne i elastyczność rozwiązań
Produkt umożliwia dopasowanie wariantów długości kabla zgodnie z indywidualnymi potrzebami aplikacji. Przemyślana konstrukcja złączy M12 x 1 (4/3 piny) wspiera zarówno zastosowania sygnałowe, jak i transmisję zasilania do 4 A na styk. Pozłacane styki, wysokiej klasy materiał PUR oraz precyzyjny montaż gwarantują długą żywotność oraz minimalny opór elektryczny.
Podsumowanie – Rozdzielacz Y M12/M12 LED dla automatyki i przemysłu
Stosowanie rozdzielacza Y M12/M12 żeński 90° LED przyczynia się do uproszczenia instalacji elektrycznych, poprawy przejrzystości okablowania oraz zwiększenia niezawodności działania systemów przemysłowych. Dzięki zintegrowanym diodom LED produkt ten podnosi komfort serwisowania i diagnostyki. Odporność na warunki przemysłowe oraz certyfikaty jakości sprawiają, że jest to rozwiązanie polecane dla najbardziej wymagających aplikacji.
