Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

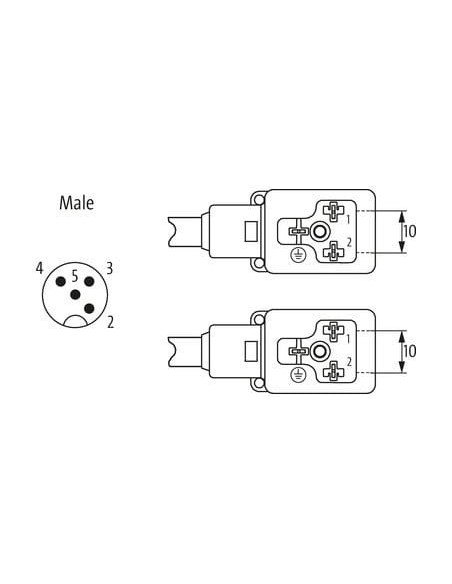

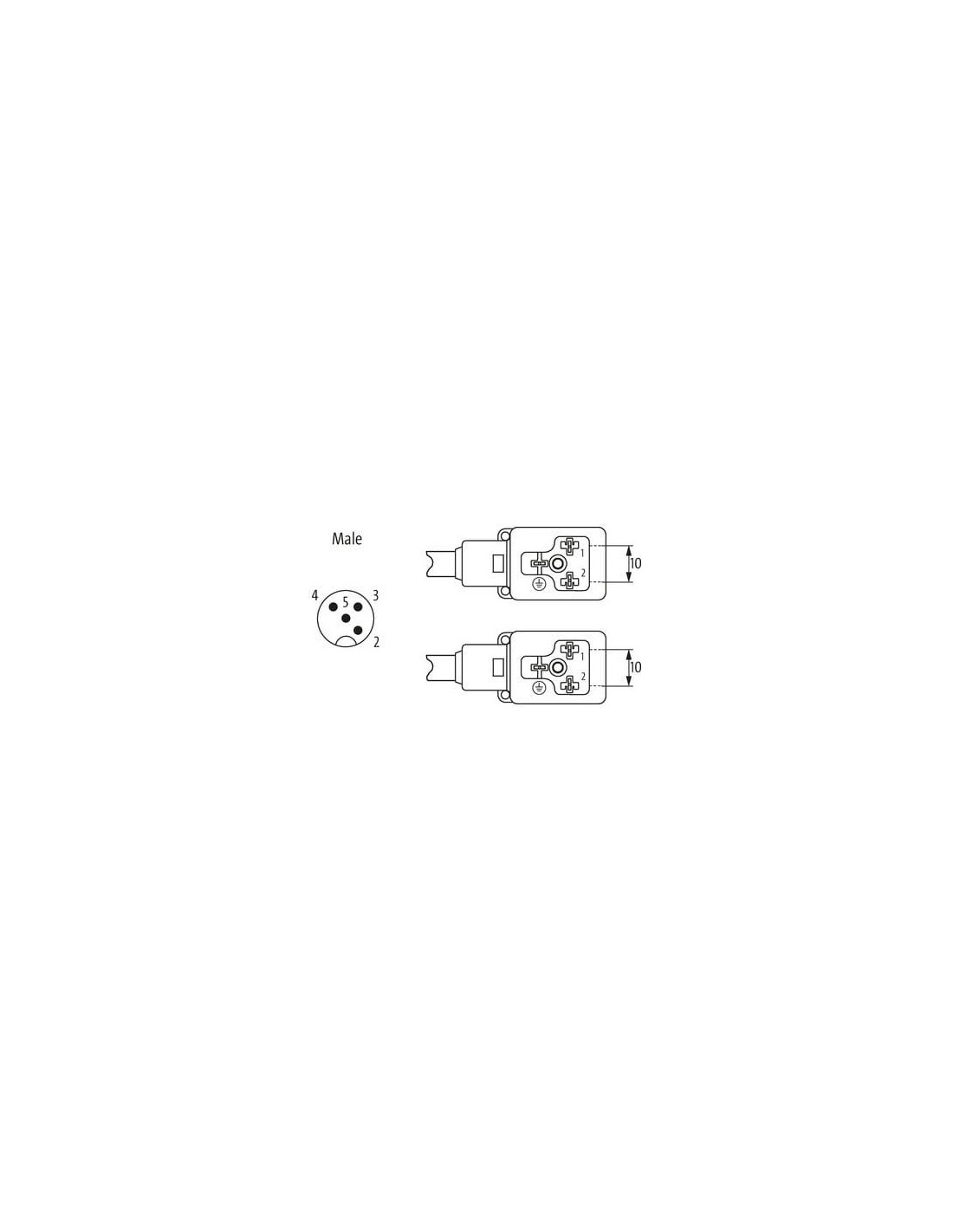

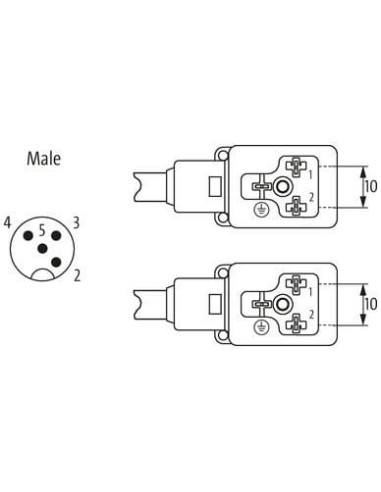

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ B (10 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 na złączu zaworu MSUD – zastosowanie, budowa, zalety
Rozdzielacz Y M12 na złączu zaworu MSUD o kodzie produktu 7000-42411-6360060 to specjalistyczne rozwiązanie, które umożliwia wygodne i bezpieczne rozdzielanie sygnału oraz zasilania w instalacjach automatyki przemysłowej. Jest powszechnie stosowany w systemach sterowania maszyn, na liniach produkcyjnych oraz w układach zasilania czujników i siłowników elektromagnetycznych.
Budowa oraz trwałość rozdzielacza Y M12 – kluczowe cechy konstrukcyjne

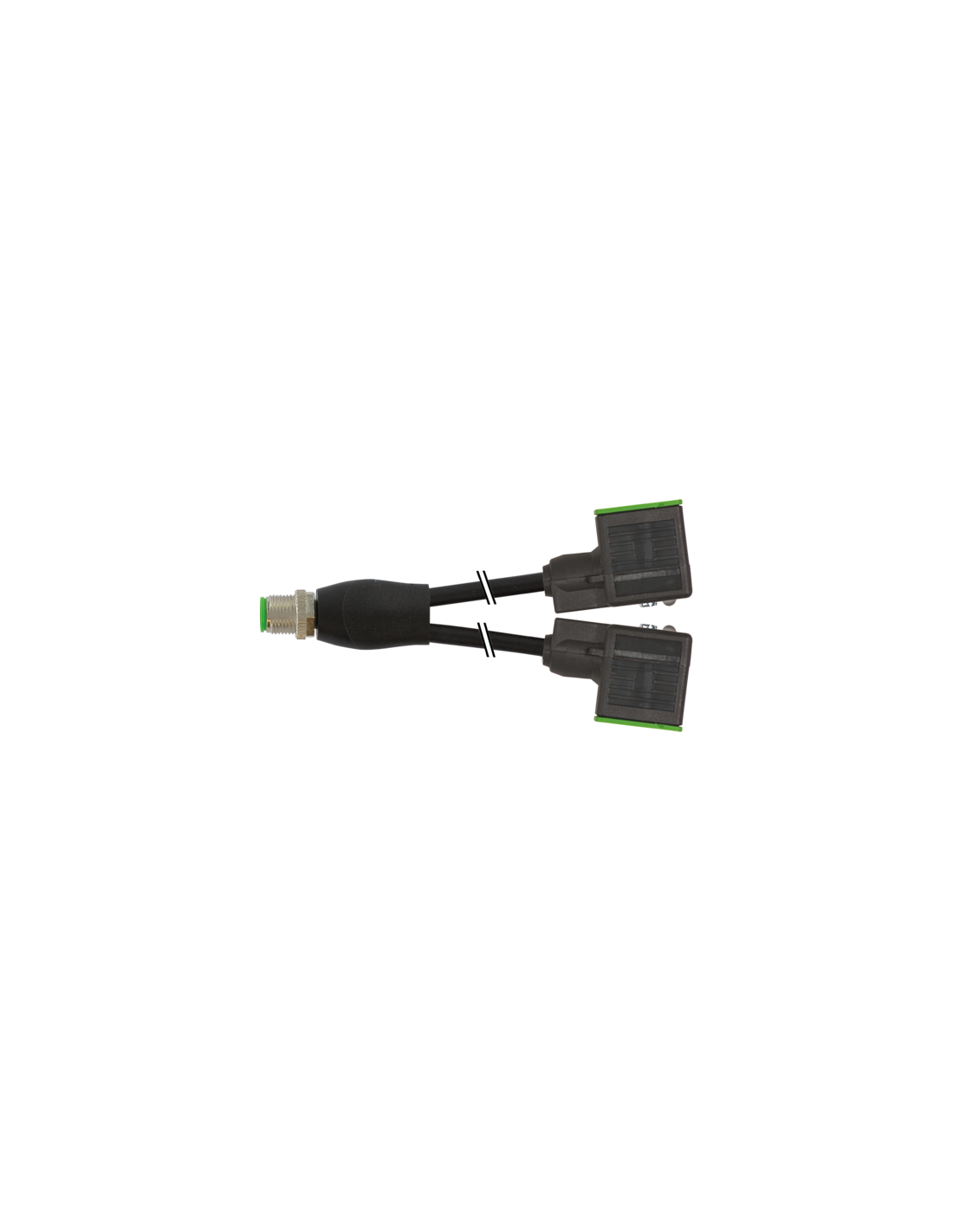

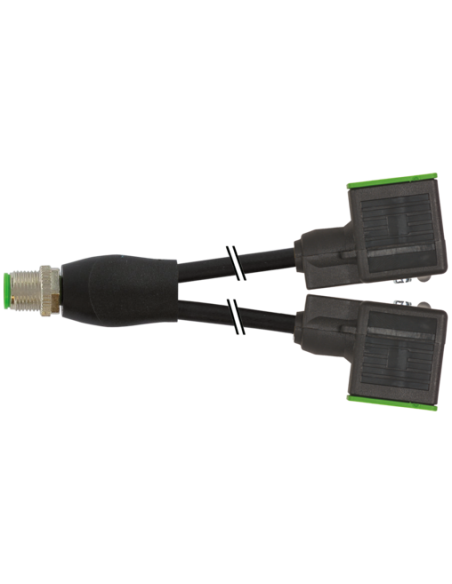

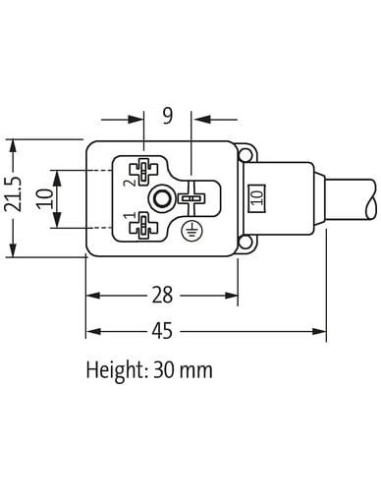

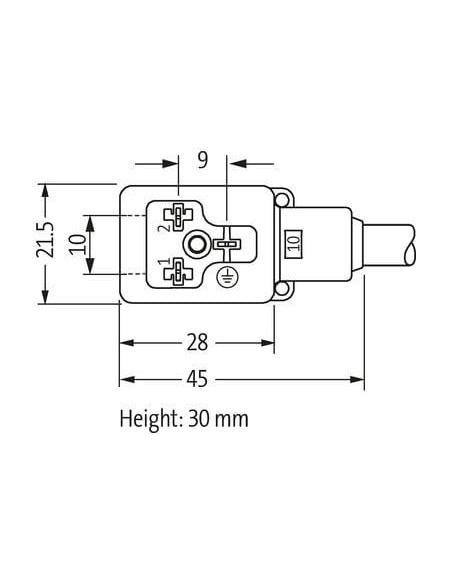

Urządzenie składa się z wysokiej klasy złączy M12 (męski prosty) z jednej strony oraz dwóch wtyków zaworowych MSUD Typ B (10 mm) z diodą LED sygnalizacyjną (żółtą) po drugiej stronie. Długość przewodu do rozdzielacza wynosi 0,6 m. Konstrukcja pozwala na łatwą i szybką instalację dzięki złączom przykręcanym oraz włożonym, co zwiększa bezpieczeństwo montażu oraz niezawodność połączenia.
- Obudowa z tworzywa sztucznego o wysokiej odporności na środki chemiczne i oleje
- Złącza pozłacane i posrebrzane – wysoka jakość kontaktu i niezawodność transmisji sygnału
- Odporność środowiskowa IP67 – ochrona przed pyłem i wodą przy poprawnym montażu
- Dioda Z oraz dioda LED wskazująca poprawność działania
- Standard MSUD zgodny z DIN EN 61076-2-101 (M12)
Parametry elektryczne i mechaniczne rozdzielacza – niezawodność w automatyce
Rozdzielacz Y M12/MSUD charakteryzuje się klarownymi parametrami elektrycznymi – obsługuje napięcia robocze 24 V AC/DC (możliwość pracy od 18 V do 30 V DC lub od 19,2 V do 28,8 V AC). Wytrzymuje prąd roboczy do 4 A na styk oraz chroni obwody dzięki zdolności rozpraszania pików napięciowych do 0,8 kV. Pobór prądu przez diodę sygnalizacyjną wynosi maksymalnie 15 mA.

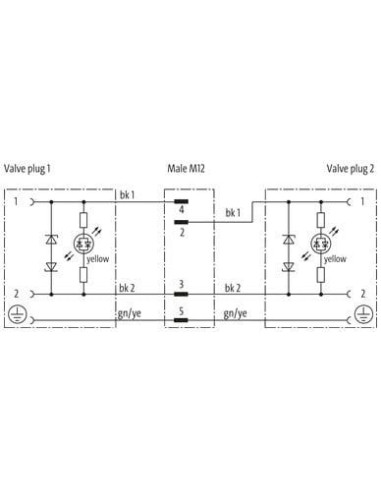

- Jednoznaczna polaryzacja przewodów: czarny 1, czarny 2, zielono-żółty (uziemienie)
- Trójżyłowy kabel skręcany o przekroju 0,75 mm² zapewnia stabilność sygnału
- Wytrzymałość zarówno na obciążenia mechaniczne, jak i częste zginanie oraz skręcanie, co jest ważne w aplikacjach dynamicznych
Zastosowanie rozdzielacza Y M12 na złączu zaworu MSUD – gdzie sprawdzi się najlepiej?
Rozdzielacz Y M12 znajduje szerokie zastosowanie w zakładach przemysłowych, w branży motoryzacyjnej, spożywczej, opakowaniowej oraz w systemach transportu wewnętrznego. Jest przeznaczony do szybkiego łączenia elementów automatyki, takich jak zawory elektromagnetyczne, czujniki pozycji, siłowniki pneumatyczne oraz elementy napędowe.
- Idealny do wielokanałowych wysp zaworowych
- Stosowany w miejscach o ograniczonej przestrzeni dzięki kompaktowej konstrukcji
- Umożliwia równoległe podłączenie dwóch komponentów do jednej linii sygnałowej/zasilającej
- Zgodność ze światowymi normami bezpieczeństwa i ochrony środowiska
Dlaczego warto wybrać rozdzielacz Y M12 MSUD?
Dzięki wysokiej jakości wykonania, szczelności potwierdzonej klasą ochrony IP67 oraz odporności na chemikalia i zużycie mechaniczne rozdzielacz Y M12 MSUD zapewnia długą i niezawodną eksploatację nawet w najbardziej wymagających warunkach przemysłowych. Dioda LED pozwala na szybkie zdiagnozowanie poprawności działania, a zastosowane materiały są wolne od substancji szkodliwych, takich jak ołów, kadm, FCKW czy silikon.
To odpowiedni wybór dla wszystkich, którzy cenią szybki i bezpieczny montaż, wysoką niezawodność oraz uniwersalność zastosowań w automatyce przemysłowej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
