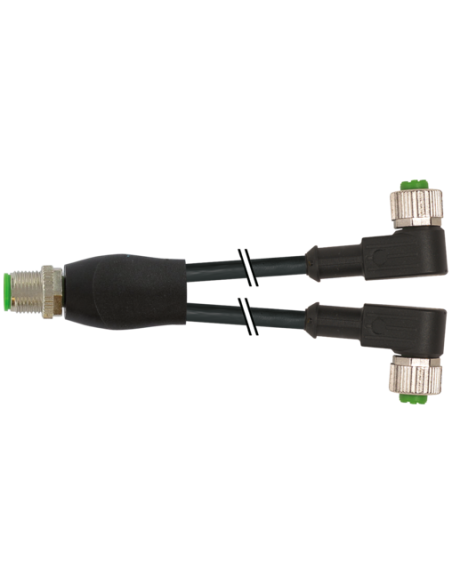

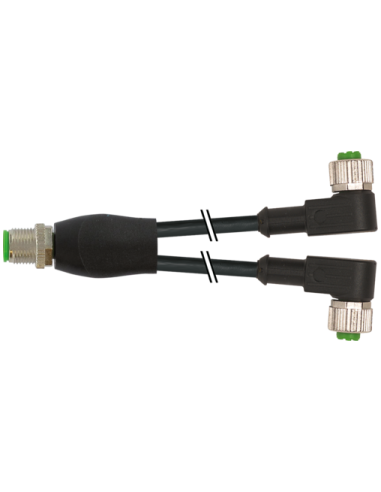

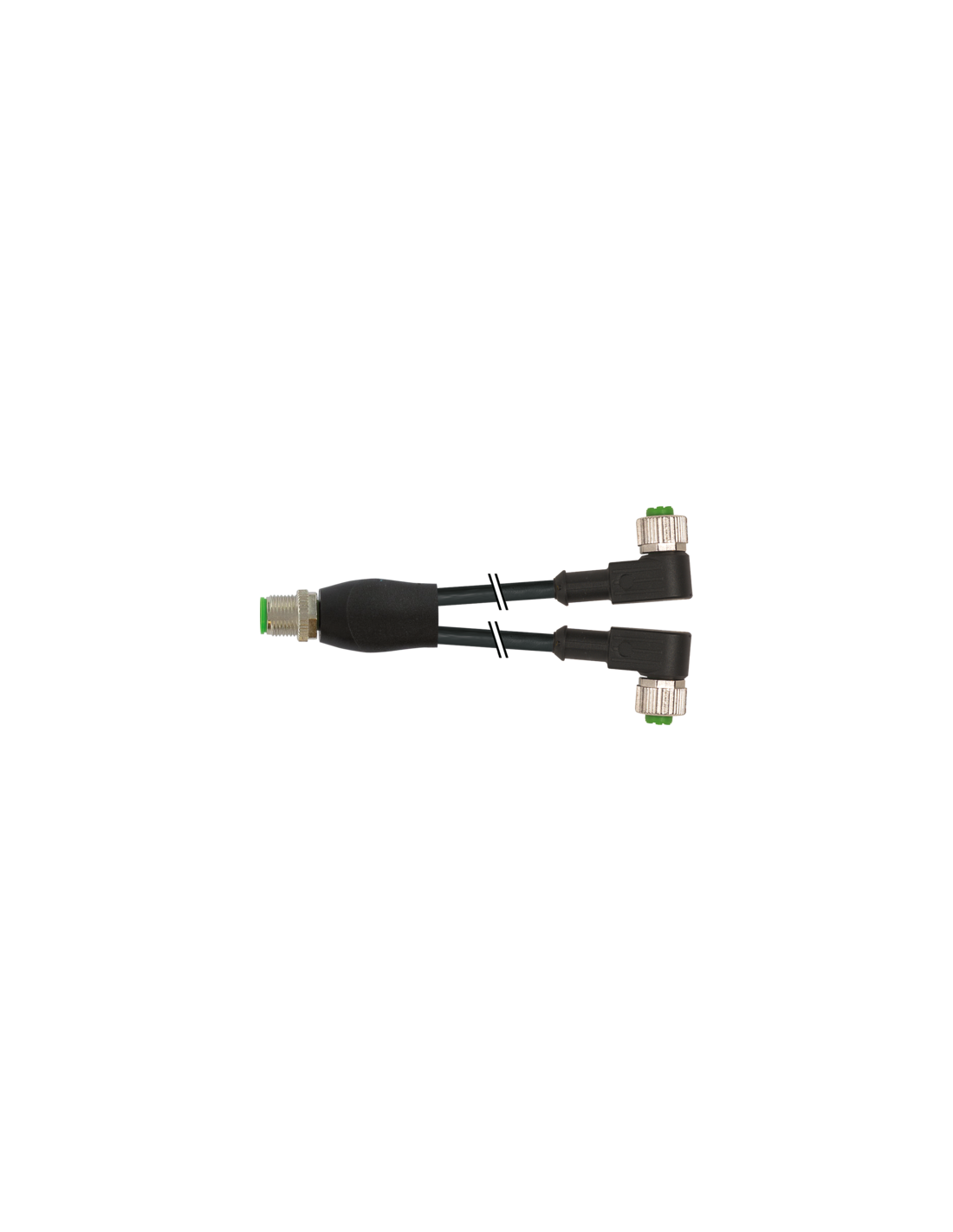

Rozdzielacz typu Y M12 – M12, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 653 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 90° – Niezawodność w Automatyce Przemysłowej
Rozdzielacz Y M12 (kod produktu: 7000-40741-6530100) to specjalistyczny element stosowany w systemach automatyki, który służy do wygodnego rozdzielania sygnałów lub zasilania pomiędzy urządzeniami przemysłowymi. Wersja wyposażona w dwa gniazda M12 żeńskie pod kątem 90° oraz jeden prosty wtyk męski M12 stanowi uniwersalne rozwiązanie dla wielu aplikacji przemysłowych.
Zastosowanie rozdzielacza Y M12 w systemach przemysłowych
Rozdzielacz Y M12 znajduje szerokie zastosowanie w różnorodnych instalacjach automatyki, w tym w liniach produkcyjnych, maszynach CNC, robotyce, systemach transportu wewnętrznego oraz w przemyśle spożywczym, chemicznym i motoryzacyjnym. Doskonale sprawdza się w środowiskach, w których niezbędna jest szybka i niezawodna dystrybucja sygnału lub zasilania między czujnikami, siłownikami czy modułami I/O.
- Łatwa rozbudowa istniejących instalacji
- Skrócenie czasu przestojów dzięki szybkiemu montażowi
- Idealny do aplikacji wymagających rozdzielania sygnałów w trudno dostępnych miejscach
Najważniejsze cechy rozdzielacza Y M12 / M12 żeński 90°
- Złącza M12 – standardowe, szeroko stosowane w automatyce przemysłowej
- Wyjścia żeńskie pod kątem 90° – ułatwiają integrację w ciasnych przestrzeniach
- Odporny na odpryski spawalnicze – obudowa z odlewu cynkowego, wysoka trwałość mechaniczna
- Pozłacane styki – zapewniają pewność i stabilność połączenia oraz dużą odporność na korozję i długą żywotność
- Kodowanie A – zgodność z normą DIN EN 61076-2-101 (M12)
- Wysoka klasa szczelności IP65, IP66K, IP67 – zabezpieczenie przed pyłem, wodą i innymi czynnikami zewnętrznymi
- Materiał płaszcza kabla: PUR (odporność na oleje i środki chemiczne)
- Odporność na UV, płomień, benzynę oraz działanie iskier spawalniczych
- Szybki i bezpieczny montaż – połączenie jest łatwe do włożenia i przykręcenia, antywstrząsowe
Specyfikacja mechaniczna i elektryczna
- Długość przewodu: 1 metr
- Liczba pinów: 4/3 (zależnie od złącza, możliwość rozpoznawania różnic sygnałowych)
- Napięcie robocze: do 250 V AC/DC
- Prąd maksymalny na styk: 4 A
- Temperatura pracy: od -25°C do +85°C
- Średnica zewnętrzna kabla: 4,3 mm
Zalety stosowania rozdzielacza Y M12
Rozdzielacz Y M12 / M12 żeński 90° umożliwia znaczne uproszczenie i uporządkowanie okablowania w szafach sterowniczych oraz na liniach produkcyjnych, zapewniając niezawodność transmisji sygnałów oraz zasilania. Kompaktowa konstrukcja ułatwia instalację nawet w ograniczonych przestrzeniach. Sprawdzi się wszędzie tam, gdzie istotna jest szybka diagnostyka, łatwy serwis oraz wysoka niezawodność połączeń.
Typowe zastosowania przemysłowe rozdzielacza Y M12
- Połączenia czujników i siłowników w systemach zautomatyzowanych
- Dystrybucja sygnału w maszynach i urządzeniach produkcyjnych
- Integracja elementów systemów bezpieczeństwa
- Modernizacja i rozbudowa istniejących instalacji przemysłowych
Rozdzielacz Y M12 to wygodne i profesjonalne narzędzie dla inżynierów oraz techników, którzy oczekują niezawodnych i bezpiecznych połączeń w trudnych warunkach przemysłowych.
