Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

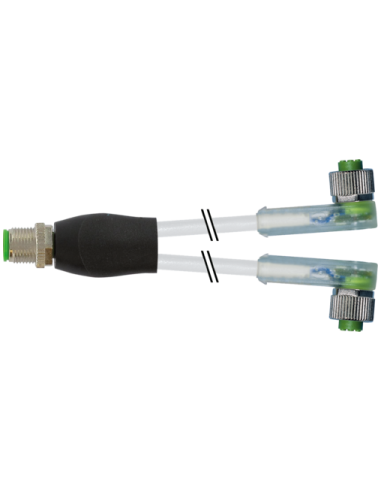

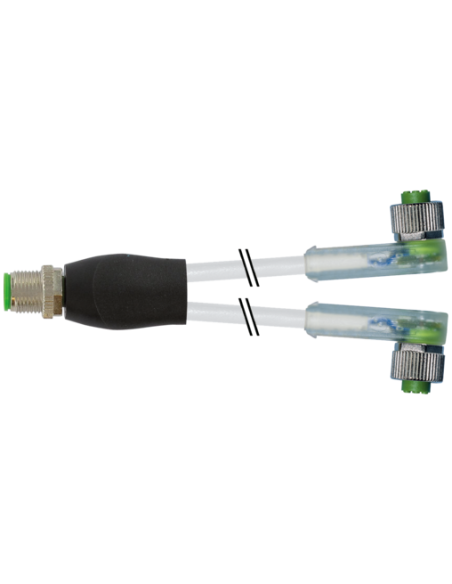

Rozdzielacz Y M12 / M12 żeński 90° LED – Wytrzymałe i Wszechstronne Złącze Przemysłowe
Rozdzielacz Y M12 / M12 żeński 90° LED o kodzie produktu 7000-40781-2330350 to specjalistyczny element przeznaczony do zastosowań w automatyce przemysłowej. Produkt został zaprojektowany z myślą o łatwym rozdzielaniu sygnałów i zasilania w środowiskach przemysłowych, gdzie wymagana jest niezawodność i szybka instalacja.
Zastosowanie rozdzielaczy Y M12 w automatyce i przemyśle
Rozdzielacze Y M12 są powszechnie stosowane w systemach automatyki, liniach produkcyjnych, maszynach i urządzeniach przemysłowych. Umożliwiają one rozgałęzienie sygnału lub zasilania z jednego wejścia M12 (męskiego) na dwa wyjścia M12 (żeńskie 90°), co znacząco ułatwia organizację instalacji elektrycznej, redukuje liczbę przewodów i minimalizuje ryzyko błędów podczas montażu.
- Integracja w systemach czujników – złącza są dedykowane do połączeń czujników, siłowników, systemów bezpieczeństwa oraz innych urządzeń automatyki wymagających niezawodnego połączenia i sygnalizacji.
- Optymalizacja przestrzeni – wyjścia kątowe 90° pozwalają na zastosowanie rozdzielacza w trudno dostępnych miejscach oraz przy ograniczonej przestrzeni montażowej.
- Szybki montaż i demontaż – dzięki standaryzowanym złączom M12 system może być łatwo rozbudowywany lub serwisowany bez przerywania pracy całej instalacji.
Zalety i kluczowe cechy rozdzielacza Y M12 / M12 żeńskiego 90° LED
Produkt został wykonany z trwałych materiałów: PUR (poliuretan), który zapewnia wysoką odporność chemiczną i na oleje, a pozłacane styki gwarantują niezawodność transmisji sygnałów nawet w trudnych warunkach przemysłowych.
- Wbudowane diody LED (zielona, żółta) umożliwiają łatwą diagnostykę stanu połączenia oraz szybkie wykrywanie usterek na linii.
- Odporność na trudne warunki środowiskowe – szczelność zgodna z klasą IP65, IP66K, IP67 pozwala na zastosowanie także w miejscach narażonych na pył, wilgoć i czasowe zanurzenie.
- Solidna konstrukcja – obudowa z tworzywa sztucznego oraz metalowe elementy łączeniowe gwarantują trwałość i ochronę przed uszkodzeniami mechanicznymi.
- Wysoka odporność na media agresywne i wibracje pozwala na zastosowanie rozdzielacza w temperaturach od -25°C do 85°C (dla złącza) oraz od -40°C do 90°C (dla kabla).
Długość kabla i parametry techniczne – elastyczność dostosowania
Kabel o długości 3,5 m umożliwia swobodne prowadzenie instalacji także na większych odległościach między urządzeniami. Przekrój żyły 0,34 mm² oraz odporność na ponad 10 milionów cykli gięcia (dla aplikacji ruchomych) gwarantują niezawodność nawet w najbardziej wymagających aplikacjach.
Typowe branże i zastosowania rozdzielacza Y M12
- Automatyka przemysłowa
- Transport i logistyka
- Przemysł spożywczy i opakowaniowy (odporność na chemikalia)
- Robotyka i systemy pick&place
- Maszyny produkcyjne i wyposażenie zakładów
Rozdzielacz Y M12 sprawdzi się wszędzie tam, gdzie potrzeba solidnych i pewnych złączy sygnałowych oraz zasilających, a także tam, gdzie niezbędna jest szybka i intuicyjna diagnostyka dzięki zintegrowanym diodom LED.
Montaż i instalacja rozdzielacza Y M12 / M12 żeński 90° LED
Produkt wyposażony jest w złącza śrubowe M12 x 1 oraz obrotowe nakrętki radełkowane, co pozwala na prosty i beznarzędziowy montaż nawet w ciasnych przestrzeniach. Dodatkowe informacje techniczne zgodne z normą DIN EN 61076-2-101 zapewniają kompatybilność z innymi standardowymi systemami połączeniowymi M12.
Podsumowanie – rozdzielacz Y M12 – wytrzymałość, uniwersalność, niezawodność
Rozdzielacz Y M12 / M12 żeński 90° LED 7000-40781-2330350 to niezastąpione rozwiązanie do profesjonalnych instalacji automatyki, które wyróżnia się wysoką trwałością, szerokimi możliwościami zastosowania oraz dodatkowymi funkcjami diagnostycznymi dzięki sygnalizacji LED. Zastosowanie rozdzielaczy tego typu zwiększa efektywność prowadzenia instalacji i bezpieczeństwo pracy w złożonych układach przemysłowych.
