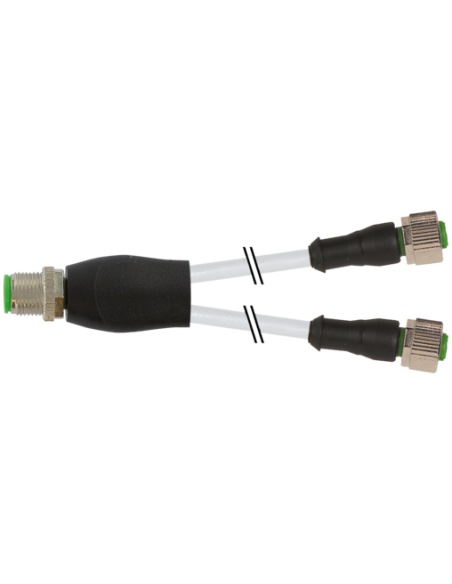

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor-trójnik M12 męski – M12 żeński, prosty 7000-40721-2130060 – Rozdzielacz typu Y do zaawansowanych instalacji
Konektor-trójnik M12 o kodzie produktu 7000-40721-2130060 to specjalistyczny rozdzielacz typu Y, przeznaczony do integracji w nowoczesnych systemach automatyki przemysłowej, maszynach, liniach produkcyjnych oraz instalacjach sterujących. Umożliwia efektywne rozgałęzienie sygnału lub zasilania z jednego przewodu na dwa urządzenia końcowe.
Zastosowania i zalety konektora-trójnika M12
Złącze M12-trójnik zostało zaprojektowane z myślą o wymagających aplikacjach przemysłowych, gdzie kluczowa jest szybka i stabilna rozbudowa podłączeń elektrycznych oraz sygnałowych. Doskonale nadaje się do:
- Systemów automatyki i robotyki – umożliwiając szybką rozbudowę okablowania do czujników i siłowników,
- Przemysłowych instalacji maszyn – zapewniając niezawodne łączenie różnych elementów linii produkcyjnej,
- Szybkiego serwisowania i diagnostyki – dzięki możliwości prostego rozdzielenia sygnałów lub zasilania,
- Systemów czujników i aktuatorów – pozwalając na jednoczesne podłączenie dwóch urządzeń do jednego wejścia/wyjścia sterownika.
Konstrukcja i wykonanie – Konektor M12 „Y”
Konektor wykonany jest zgodnie z normą DIN EN 61076-2-101 (M12), posiada gwint M12 x 1 oraz 4 piny kodowane A. Obudowa konektora została wykonana z tworzywa PUR, charakteryzującego się wysoką odpornością mechaniczną, chemiczną oraz olejoodpornością. Połączenia śrubowe pokryte są powłoką niklowaną, a uszczelki wykonano z FKM, co gwarantuje wysoką szczelność i niezawodność.
Stopień ochrony IP65, IP66K oraz IP67 pozwala na użytkowanie złącza nawet w trudnych warunkach środowiskowych oraz w obszarach o podwyższonej wilgotności lub zapyleniu.
Typowe cechy techniczne – rozdzielacz M12 dla przemysłu
- Prąd maksymalny na styk: 4 A
- Napięcie robocze: do 250 V AC/DC
- Długość kabla: 0,6 m
- Wytrzymałość na drgania oraz wstrząsy: Zabezpieczenie przeciwwstrząsowe
- Zakres temperatur pracy: od -25°C do +85°C dla złącza oraz od -30°C do +80°C dla stałego okablowania
- Kolor kabla: szary, żyły czarny/niebieski/brązowy
- Montaż: Włożenie i przykręcenie (dołączony gwint M12 x 1), rozstaw kluczowy SW13, odporność na promieniowanie zgięcia
Bezpieczeństwo i trwałość w każdej aplikacji
Konektor M12 Y zapewnia szczelność oraz wysoką odporność na czynniki zewnętrzne, wyróżniając się odpornością na płomień, oleje i chemikalia, zgodnie z wymaganiami IEC 60332-2-2 oraz DIN EN 60811-404. Solidna konstrukcja sprawia, że jest to niezawodne rozwiązanie dla wymagających instalacji przemysłowych, zapewniając stabilność i niezawodność połączeń oraz minimalizując ryzyko przerw w pracy maszyn i urządzeń.
Najważniejsze korzyści konektora-trójnika M12
- Szybki montaż i demontaż – oszczędność czasu podczas instalacji i modernizacji układów
- Kompatybilność – zgodność z większością systemów automatyki oraz interfejsów M12
- Wieloletnia trwałość – wysoka odporność na uszkodzenia mechaniczne i wpływ środowiska
- Bezpieczna eksploatacja – zwiększona ochrona przed pyłem, wodą i olejem
Konektor-trójnik M12 męski – M12 żeński, prosty 7000-40721-2130060 to niezawodny komponent wykorzystywany wszędzie tam, gdzie wymagane jest szybkie, solidne i odporne na zakłócenia rozdzielanie sygnałów oraz zasilania w aplikacjach przemysłowych i automatyce.
