Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

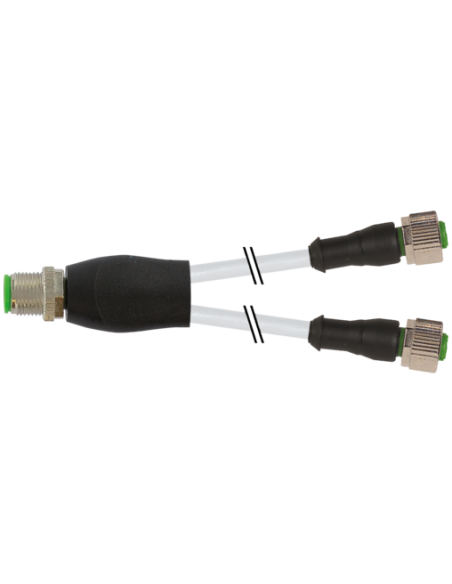

Rozdzielacz Y męski M12 / żeński M12 0° – niezawodne rozwiązanie do przesyłu sygnałów i zasilania
Rozdzielacz Y męski M12 / żeński M12 o numerze katalogowym 7000-40701-2330015 to profesjonalny element automatyki przemysłowej, umożliwiający efektywny rozdział sygnałów oraz napięcia pomiędzy różnymi urządzeniami. Przewód o długości 0,15 m zapewnia elastyczność podczas instalacji, nawet w trudnodostępnych miejscach. Złącza wykonane są w sprawdzonym standardzie M12, gwarantującym kompatybilność z szeroką gamą urządzeń przemysłowych.
Najważniejsze cechy rozdzielacza Y M12
- Solidna konstrukcja: Obudowa z wytrzymałego tworzywa sztucznego, odpornego na działanie chemikaliów oraz olejów, z metalowymi elementami blokującymi.
- Wysoka szczelność: Ochrona IP65, IP66K, IP67 zapewnia bezpieczeństwo pracy w wymagających warunkach przemysłowych, gdzie występuje podwyższona wilgotność i zapylenie.
- Bezpieczne złącze M12: Kodowanie A, gwint M12 x 1, pozłacane styki wykonane ze stopu miedzi, co zapewnia odporność na korozję i niezawodność połączenia.
- Przystosowany do pracy z przewodami osłonowymi: Możliwość stosowania peszli o średnicy wewnętrznej do 10 mm.
- Świetna wytrzymałość mechaniczna: Elementy z cynkowego odlewu ciśnieniowego oraz uszczelka FKM zwiększają odporność na uszkodzenia.
- Elastyczność użytkowania: Stosowanie zarówno do przesyłu 4-pinowych, jak i 3-pinowych sygnałów.
Zastosowania rozdzielacza Y M12
Rozdzielacz Y M12 / M12 znajduje szerokie zastosowanie w automatyce przemysłowej, przemyśle maszynowym, systemach transportowych, liniach produkcyjnych oraz wszędzie tam, gdzie wymagane jest szybkie, pewne i rozgałęzione połączenie sygnałowe lub zasilające. Produkt sprawdza się doskonale przy podłączaniu czujników, siłowników, zaworów czy innych urządzeń sterujących.
Typowe zastosowania:
- Integracja sygnałów z kilku czujników lub siłowników
- Rozgałęzienie przewodów zasilających do urządzeń końcowych
- Adaptacja instalacji według wymogów modernizacji maszyn
- Zastosowania w rozdzielniach sterowniczych i szafach kontrolnych
Korzyści z użytkowania rozdzielacza Y M12
Łatwość montażu i pewność połączenia dzięki zastosowaniu standardowych złącz skręcanych M12. Rozdzielacz posiada zabezpieczenie przeciwwstrząsowe oraz możliwość montażu z wykorzystaniem klucza nasadowego, co czyni go idealnym rozwiązaniem nawet w trudnych warunkach pracy.
Obudowa PUR i pozłacane styki zapewniają stabilność parametrów elektrycznych przez długi czas eksploatacji, a wysoki stopień ochrony pozwala na montaż także na zewnątrz urządzenia.
Parametry środowiskowe i wytrzymałość
Zakres temperatur pracy: od -25 °C do +85 °C (stała praca kabla: -40 °C do +90 °C), co pozwala na instalowanie rozdzielacza w różnych środowiskach przemysłowych, także tam, gdzie panują podwyższone lub obniżone temperatury.
Produkt cechuje się bardzo dobrą odpornością na płomień, oleje, chemikalia oraz benzynę (szczegóły odporności zależne od zastosowania).
Kompatybilność i bezpieczeństwo
Rozdzielacz spełnia wymagania normy DIN EN 61076-2-101 (M12) oraz posiada istotne certyfikaty jakości i bezpieczeństwa (m.in. cURus). Parametry elektryczne umożliwiają maksymalne napięcie robocze 250 V AC/DC i prąd do 4 A na styk, zapewniając odpowiednią wydajność nawet przy dużych obciążeniach.
Budowa i schemat połączeń rozdzielacza Y M12
Wtyk męski prosty M12 podłączany jest do dwóch gniazd żeńskich M12. Umożliwia przesyłanie sygnałów 4- i 3-żyłowych, zgodnie ze schematem połączeń: żyła brązowa (BN), niebieska (BU) oraz czarna (BK). Szczegóły połączeń ilustrują zamieszczone schematy.
Rozdzielacz Y M12 jest niezastąpionym elementem systemów połączeniowych wszędzie tam, gdzie liczy się niezawodność, szybka instalacja i wytrzymałość na czynniki zewnętrzne.
