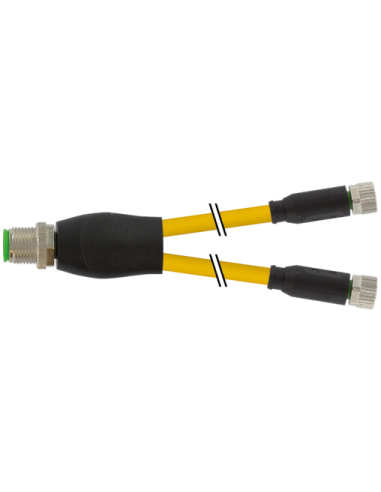

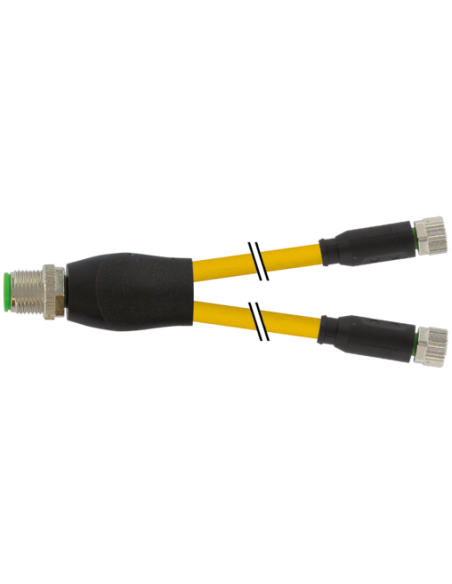

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 010 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 – Profesjonalne łączenie i rozdzielanie sygnałów
Rozdzielacz Y M12/M8 (kod produktu: 7000-40821-0100015) to wysokiej jakości przewód rozdzielający, przeznaczony do łączenia i rozdzielania sygnałów oraz zasilania pomiędzy urządzeniami automatyki przemysłowej. Wyposażony w złącze M12 4-pinowe (męskie) oraz dwa złącza M8 3-pinowe (żeńskie), umożliwia łatwą integrację z czujnikami, siłownikami oraz systemami sterowania.
Złącze Y M12/M8 – Wszechstronne zastosowanie w automatyce
Rozdzielacz typu Y M12/M8 to uniwersalne rozwiązanie dla aplikacji przemysłowych wymagających rozdziału sygnałów lub zasilania. Wysoka kompatybilność ze standardami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8) gwarantuje szerokie możliwości wykorzystania z najpopularniejszymi komponentami automatyki.
- Typowe zastosowania:
- Podłączanie czujników i siłowników do rozbudowanych układów sterowania
- Rozdział sygnałów i zasilania w maszynach oraz liniach produkcyjnych
- Zastosowania w systemach transportu, pakowania i logistyki
Odporność i trwałość – Rozdzielacz Y w trudnych warunkach przemysłowych
Obudowa rozdzielacza wykonana jest z tworzywa PUR o wysokiej odporności chemicznej oraz mechanicznej. Spełnia rygorystyczne klasy szczelności IP65, IP66K oraz IP67, co pozwala na bezpieczne stosowanie w warunkach zapylenia, wilgotności oraz w kontakcie z olejami i innymi agresywnymi mediami.
- Wytrzymałość na drgania i wstrząsy – zabezpieczenie przeciwwstrząsowe
- Zakres temperatur pracy od -25°C do 85°C
- Komponenty elektroizolacyjne z grupy I (IEC 60664-1)
Budowa i montaż rozdzielacza Y M12/M8
Przewód rozdzielacza ma długość 0,15 m, co umożliwia łatwy montaż w ciasnych przestrzeniach rozdzielni oraz szaf sterowniczych. Zarówno złącza, jak i przewody wyróżniają się solidnym wykonaniem, co przekłada się na długą żywotność oraz niezawodność połączenia. Instalacja odbywa się metodą włożenia i przykręcenia, co podnosi bezpieczeństwo i trwałość użytkowania.
- Złącze M12: 4 piny, gwint M12x1, klucz SW13
- Złącza M8: 3 piny, gwint M8x1, klucz SW9
- Obudowa niklowana, uszczelnienia FKM, blokada – odlew cynkowy
Bezpieczeństwo i zgodność – Standardy przemysłowe
Rozdzielacz spełnia wymagania UL (cURus), a powłoki styków są pozłacane w celu zapewnienia niezawodnej transmisji sygnałów oraz minimalizacji wpływu warunków środowiskowych na połączenia elektryczne. Całość konstrukcji jest wolna od ołowiu, kadmu, FCKW oraz silikonu, co sprzyja stosowaniu w aplikacjach o wysokich wymaganiach ekologicznych.
Przewód zasilający – Konstrukcja i parametry
- Izolacja i płaszcz PVC/PUR – odporność na płomień i oleje
- 3 żyły skręcone o przekroju 0,25 mm²
- Kolory przewodów: brązowy, niebieski, czarny
- Obciążalność prądowa do 4,5 A, napięcie robocze do 60 V DC i 50 V AC
- Odporność mechaniczna – promień gięcia (w ruchu): 10x średnica zewnętrzna
Podsumowanie – Rozdzielacz Y M12/M8 do profesjonalnych systemów automatyki
Rozdzielacz Y M12/M8 łączy uniwersalność, trwałość oraz zgodność z obowiązującymi standardami, dzięki czemu znajduje zastosowanie w różnorodnych aplikacjach przemysłowych, w szczególności tam, gdzie wymagana jest niezawodność połączeń elektrycznych, szybka instalacja oraz odporność na niekorzystne warunki środowiskowe.
