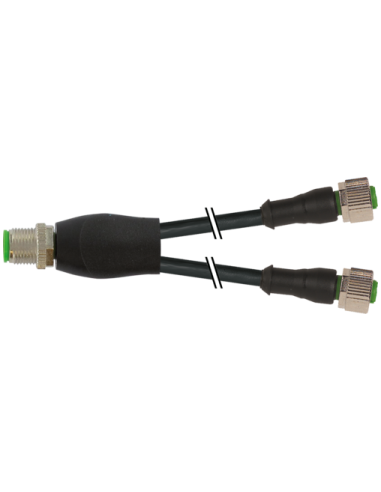

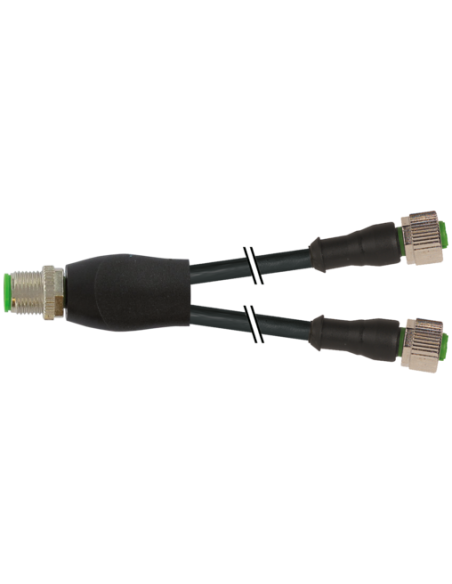

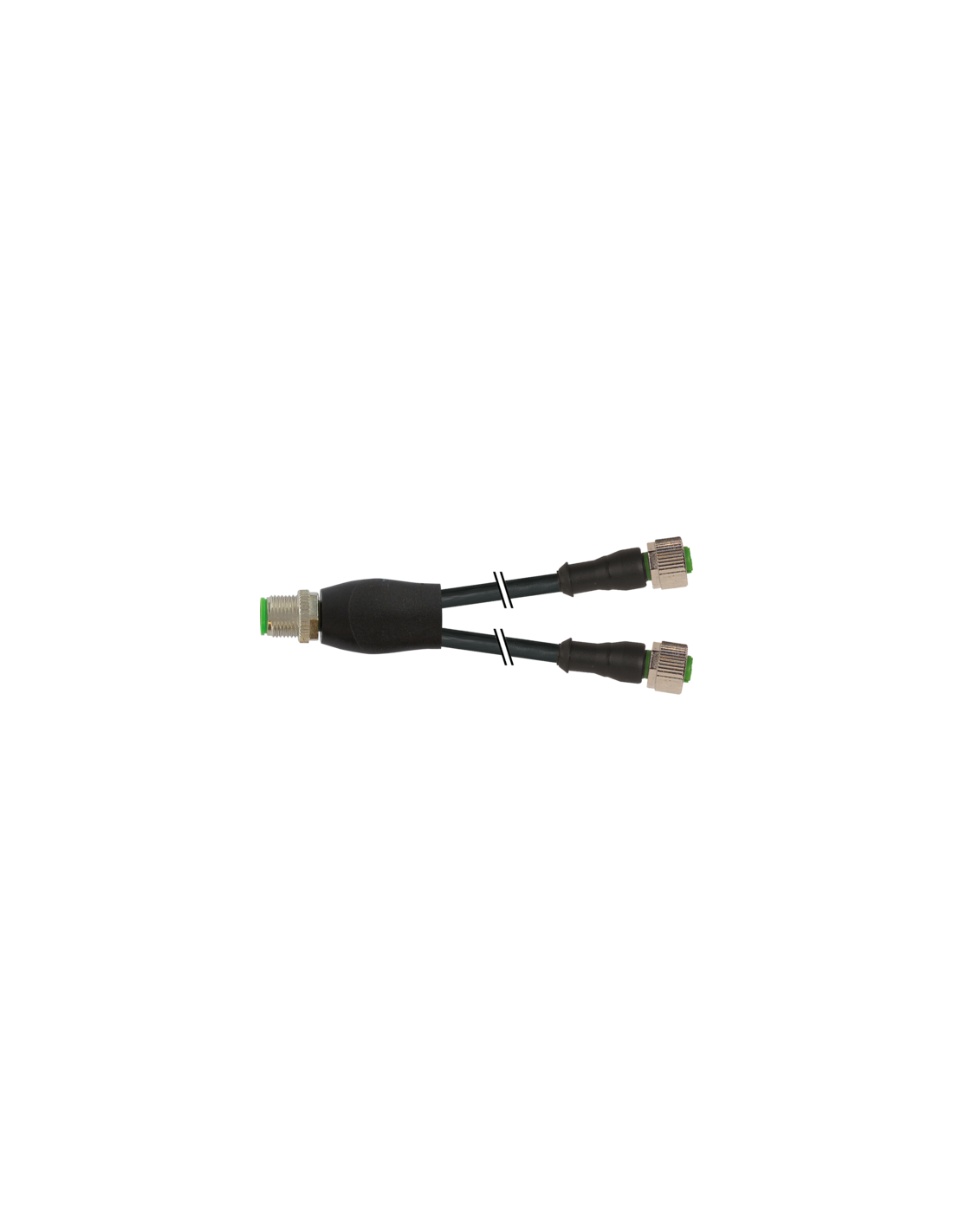

Rozdzielacz typu Y M12 – M12, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 653 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński prosty – 7000-40701-6530250
Rozdzielacz typu Y M12 / M12 to wysokiej jakości element przeznaczony do niezawodnego rozdzielania sygnałów oraz zasilania w automatyce przemysłowej, systemach sterowania i różnorodnych instalacjach elektrycznych. Produkt jest wyposażony w jedną prostą wtyczkę męską M12 oraz dwa proste gniazda żeńskie M12, co umożliwia łatwe łączenie urządzeń. Rozdzielacz ten zapewnia szybkie i bezpieczne połączenie, nawet w trudnych warunkach przemysłowych.
Zalety stosowania rozdzielacza Y M12 / M12
- Odporność na trudne warunki środowiskowe – stopień ochrony IP65, IP66K i IP67 zapewnia szczelność przeciwpyłową i wodoodporność, a także ochronę przed uszkodzeniami mechanicznymi.
- Wytrzymałość mechaniczna – obudowa wykonana z PUR oraz cynkowego odlewu ciśnieniowego jest odporna na działanie olejów, środków chemicznych i odprysków spawalniczych.
- Uniwersalność zastosowania – możliwość podłączania różnorodnych urządzeń przemysłowych, czujników, siłowników czy modułów wejść/wyjść.
- Łatwa instalacja – standardowy gwint M12 x 1 oraz blokada Safe-Cover umożliwiają szybkie i bezpieczne podłączenie.
- Trwałość i niezawodność – powłoka styku jest pozłacana, co zapewnia odporność na korozję oraz stabilność przewodzenia, nawet po wielokrotnych cyklach podłączeń.
Zastosowanie rozdzielacza Y M12 / M12 w przemyśle
Rozdzielacz Y M12 znajduje szerokie zastosowanie w systemach automatyki, liniach produkcyjnych, robotyce oraz maszynach przemysłowych wszędzie tam, gdzie niezbędne jest jednoczesne podłączenie kilku urządzeń sygnałowych lub zasilających. Dzięki wysokiemu stopniowi ochrony idealnie sprawdza się w wymagającym środowisku przemysłowym oraz w miejscach narażonych na czynniki chemiczne i fizyczne.
Typowe zastosowania obejmują:
- Rozdział sygnałów w maszynach i liniach produkcyjnych
- Podłączanie czujników i aktuatorów
- Systemy transportowe i logistyczne
- Automatyka budynkowa oraz instalacje elektryczne w halach przemysłowych
Budowa i trwałość przewodu rozdzielacza Y M12
Rozdzielacz wyposażony jest w wysokiej klasy kabel o długości 2,5 m, wykonany z materiału PUR, zapewniający elastyczność oraz odporność na uszkodzenia mechaniczne i chemiczne. Trójżyłowa skrętka miedziana gwarantuje stabilną transmisję sygnału oraz zasilania. Kabel posiada wysoką odporność na promieniowanie UV, płomienie oraz skręcanie, co pozwala na stosowanie go także w aplikacjach z ruchomymi częściami maszyn.
- Średnica zewnętrzna przewodu: 4,3 mm
- Znamionowy przekrój żyły: 0,34 mm²
- Odporność na skręcanie i zginanie – do 10 milionów cykli
- Temperatura pracy: od -40°C do +90°C (w zależności od warunków pracy)
Bezpieczeństwo i zgodność z normami
Rozdzielacz spełnia wymagania normy DIN EN 61076-2-101 (M12). Dzięki wysokiej odporności na kurz, wodę, oleje i chemikalia, produkt jest zalecany do instalacji, gdzie wymagana jest trwałość oraz niezawodność połączeń elektrycznych. Certyfikaty jakości gwarantują bezpieczeństwo eksploatacji oraz zgodność z głównymi standardami branżowymi.
Podsumowanie – rozdzielacz Y M12 / M12 żeński prosty
Rozdzielacz Y M12 / M12 to wszechstronne i trwałe rozwiązanie zapewniające profesjonalne połączenia w aplikacjach przemysłowych. Odporność na czynniki środowiskowe, przemyślana konstrukcja oraz szeroki zakres zastosowań czynią ten produkt niezawodnym elementem każdej instalacji automatyki, systemów sterowania oraz infrastruktury przemysłowej.
