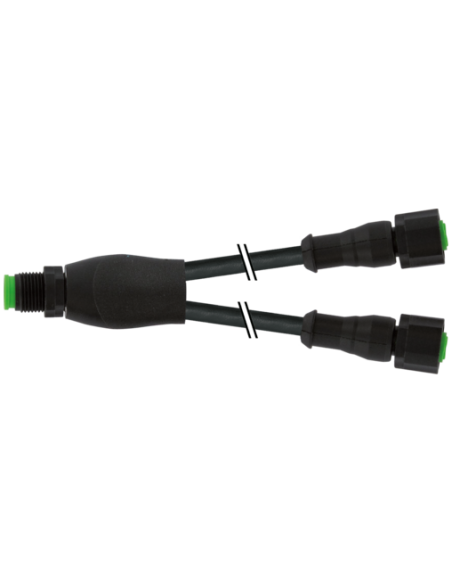

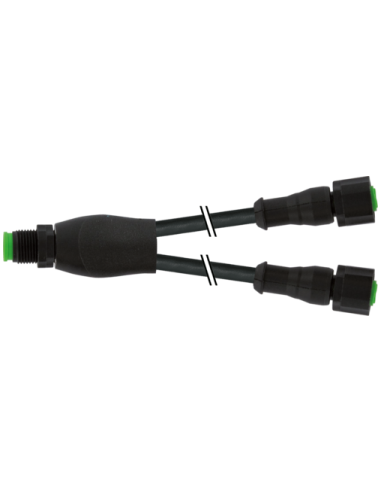

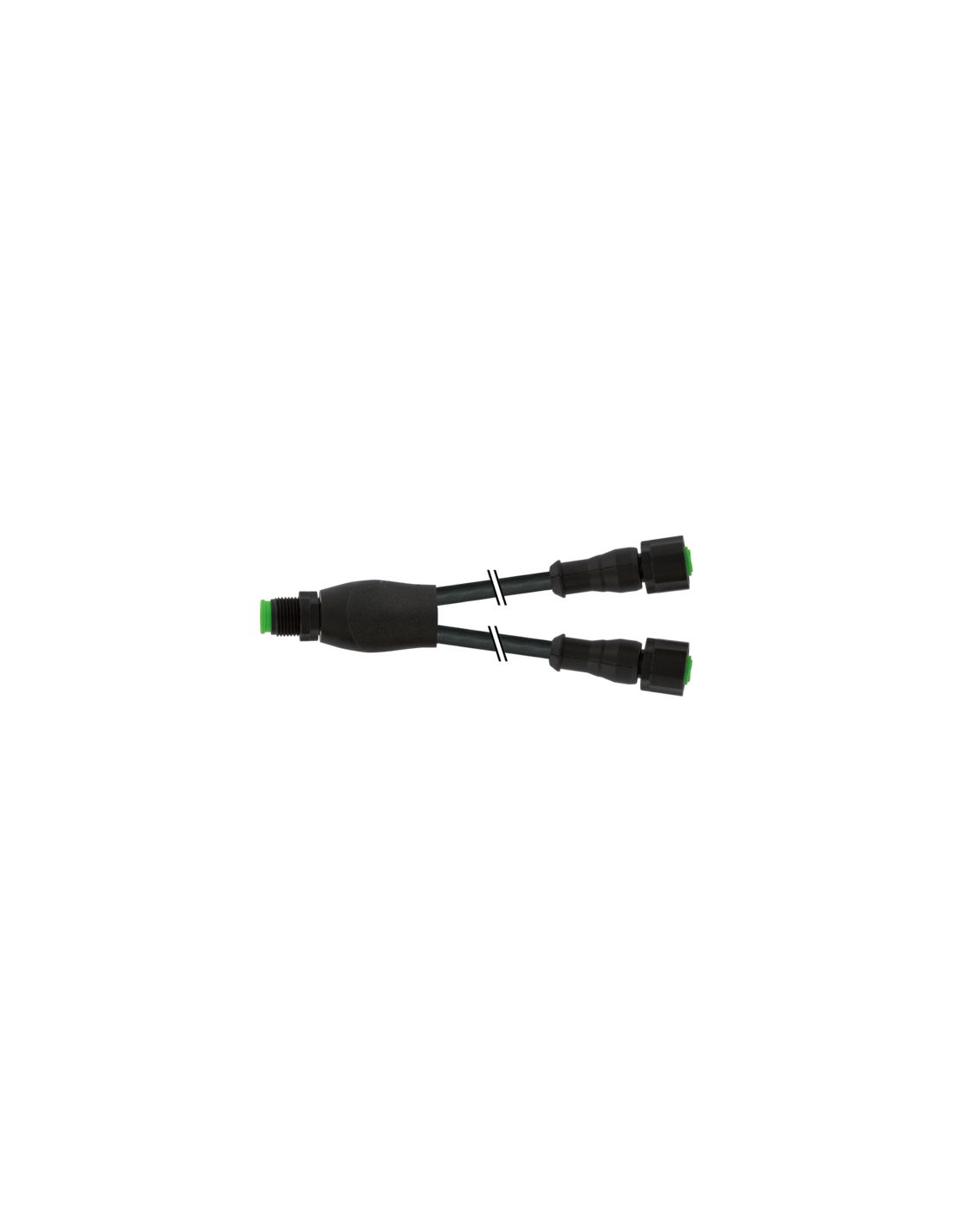

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste
7005 - plastikowa śruba radełkowana (M12 Lite)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 Lite – uniwersalne rozwiązanie połączeniowe
Rozdzielacz Y M12 Lite o kodzie 7005-40701-6330030 to specjalistyczny element instalacyjny, dedykowany do rozgałęziania sygnałów i zasilania w systemach automatyki przemysłowej. Urządzenie wyposażone jest w prosty męski wtyk M12 oraz dwa żeńskie gniazda M12, każde z 4 pinami, co umożliwia szybkie i bezpieczne połączenie kilku urządzeń jednocześnie.
Zastosowania rozdzielacza Y M12 Lite
Produkt znajduje szerokie zastosowanie w instalacjach przemysłowych, szczególnie tam, gdzie kluczowe są niezawodność oraz wytrzymałość na warunki środowiskowe. Doskonale sprawdza się w:
- Automatyce przemysłowej – łączenie czujników, siłowników oraz innych elementów wymagających rozdziału sygnałów lub zasilania;
- Budowie maszyn i linii produkcyjnych – umożliwia optymalizację instalacji elektrycznych oraz minimalizację liczby przewodów;
- Systemach transportu i magazynowania – zapewnia szybkie podłączanie i serwisowanie komponentów bez konieczności przerywania pracy urządzeń.
Wytrzymałość i niezawodność – kluczowe cechy produktu
Obudowa rozdzielacza wykonana jest z wysokiej jakości tworzywa PUR, co zapewnia odporność chemiczną oraz na oleje. Produkt spełnia rygorystyczne normy ochrony IP66K oraz IP67, co oznacza odporność na wilgoć, pył i intensywne mycie pod wysokim ciśnieniem. Dodatkowo zastosowane materiały są wolne od substancji niebezpiecznych, takich jak ołów, kadm czy halogeny.
Bezpieczeństwo i prostota instalacji
Rozdzielacz wyposażono w plastikową śrubę radełkowaną, która ułatwia szybki montaż i demontaż bez użycia specjalistycznych narzędzi. Konstrukcja przewiduje zabezpieczenie przeciwwstrząsowe oraz mocowanie zapobiegające niepożądanemu wypięciu złącza podczas pracy maszyny.
Budowa i kompatybilność przewodów
- Długość kabla: 0,3 m – dla optymalnej elastyczności montażu;
- Oznaczenie przewodów: przewody w kolorze czarnym i niebieskim;
- Rodzaj przewodu: 3-żyłowy, skrętka miedziana klasy 6;
- Odporność na promieniowanie UV oraz ognioodporność według UL 1581 oraz IEC 60332-2-2.
Typowe parametry pracy i środowiska
Produkt przystosowany jest do pracy w szerokim zakresie temperatur – od -25°C do 85°C oraz do dynamicznego zginania i skręcania (idealny do aplikacji ruchomych i zautomatyzowanych stanowisk).
Schematy połączeń i budowa złącza M12
Załączone w dokumentacji schematy połączeń oraz rysunki techniczne pozwalają na szybkie dopasowanie rozdzielacza do istniejącej instalacji M12. Złącze kodowane typu A gwarantuje bezproblemową integrację z większością urządzeń dostępnych na rynku.
Podsumowanie – gdzie warto zastosować rozdzielacz Y M12 Lite?
Rozdzielacz Y M12 Lite znakomicie sprawdzi się w środowiskach wymagających dużej odporności na czynniki zewnętrzne, elastyczności instalacyjnej oraz niezawodności przy częstych przeglądach i serwisie. To element szczególnie doceniany w branżach takich jak:
- Automatyka przemysłowa
- Robotyka
- Przemysł spożywczy (dzięki łatwości czyszczenia i odporności na środki chemiczne)
- Transport i logistyka
Rozdzielacz Y M12 Lite to gwarancja szybkiego montażu, bezpieczeństwa oraz wszechstronności w zastosowaniach przemysłowych.
