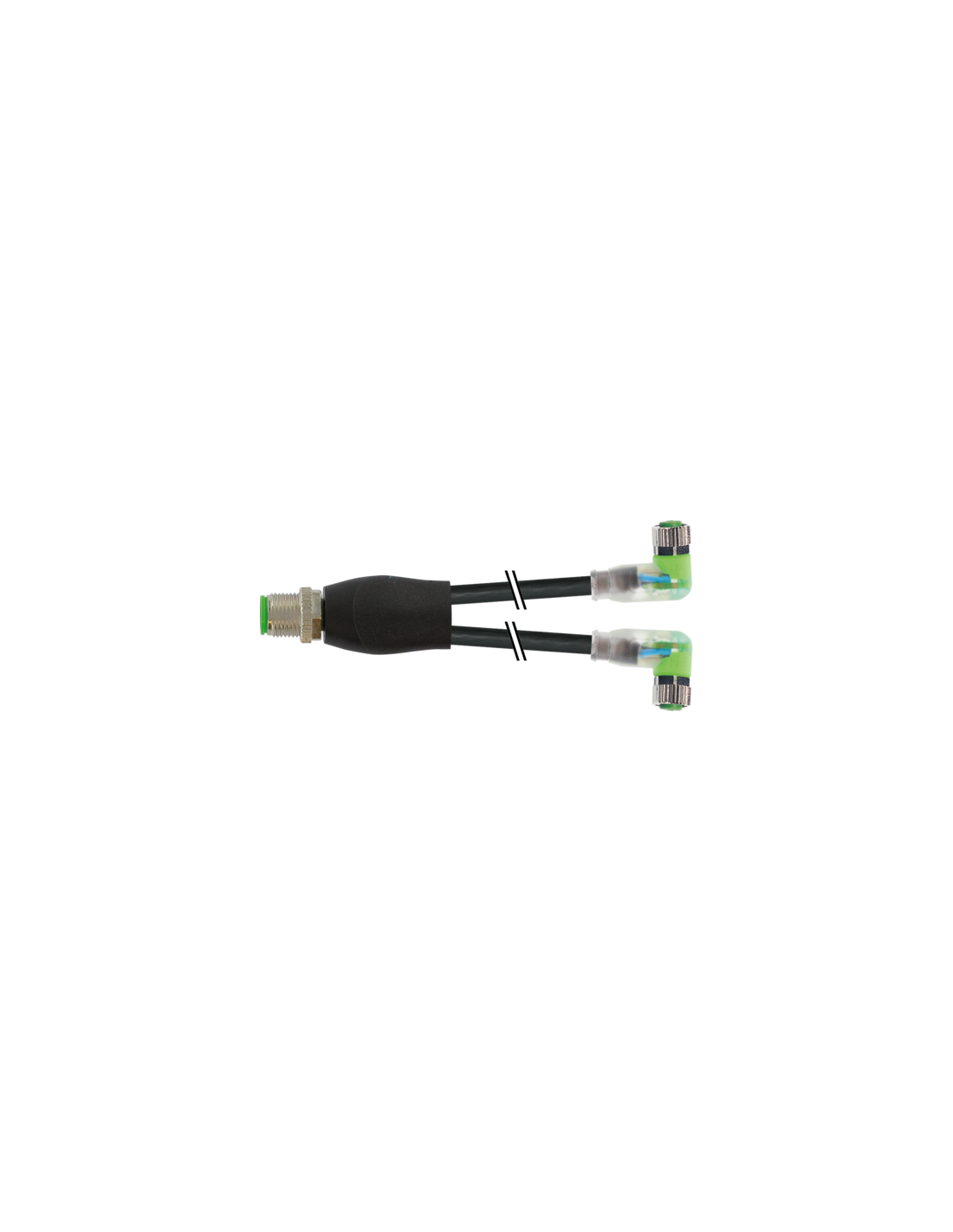

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

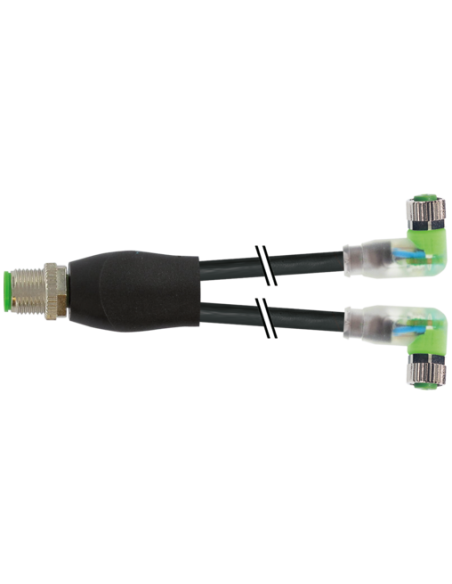

Rozdzielacz Y M12/M8 żeński 90° LED 7000-40861-6300060 – profesjonalne połączenia przemysłowe
Rozdzielacz Y M12/M8 to wysokiej klasy element łączeniowy, przeznaczony do integracji w instalacjach automatyki przemysłowej i maszynowej. Umożliwia rozdzielenie sygnału z jednego złącza M12 4-pinowego na dwa złącza M8 3-pinowe typu żeńskiego, umieszczone pod kątem 90°. Dzięki temu doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie kluczowe są zwarta budowa i łatwa integracja.
Precyzyjne i solidne wykonanie – niezawodność w każdych warunkach
Wysoka jakość wykonania oraz zastosowanie materiałów odpornych na chemikalia i oleje, takich jak PUR oraz tworzywo sztuczne, zapewniają trwałość i długą żywotność, nawet w wymagających warunkach przemysłowych. Produkt spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8), a stopień ochrony IP67 gwarantuje skuteczną ochronę przed pyłem i wodą.
- Sygnalizacja LED (zielona/żółta) – szybka diagnostyka stanu połączenia
- Złącza M12 – 4 piny, proste, M8 – 3 piny, kątowe (90°)
- Pozłacane styki dla niezawodności transmisji sygnału
- Trwała i odporna powłoka blokady – niklowana
- Solidna blokada z cynkowego odlewu ciśnieniowego
Typowe zastosowania rozdzielacza M12/M8 z sygnalizacją LED
Rozdzielacz Y M12/M8 z diodą LED znajduje zastosowanie w:
- Automatyce przemysłowej – linie produkcyjne, maszyny CNC, robotyka
- Technice transportu i logistyki – systemy przenośników, automatyczne magazyny
- Technologii pakowania i maszyn pakujących
- Sektorze motoryzacyjnym i spożywczym
- Systemach monitoringu (np. podłączenie czujników)
Przewód o długości 0,6 m pozwala na elastyczne wykorzystanie przy rozgałęzianiu i integracji różnych czujników lub elementów wykonawczych, bez potrzeby stosowania dodatkowych rozdzielaczy czy przedłużek.
Bezpieczeństwo, trwałość i zgodność
Produkt oferuje nie tylko wysokie parametry elektryczne (napięcie robocze DC 18-30 V, prąd na styk do 4 A, niski pobór prądu LED), ale także zapewnia ochronę mechaniczną i odporność na wstrząsy (certyfikaty cURus, blokada radełkowana).
- Odporny na UV, płomień, benzynę oraz oleje
- Tolerancja długości przewodów zgodna z normami
- Wytrzymałość na zginanie i skręcanie – idealny do aplikacji mobilnych
Rozdzielacz Y M12/M8 żeński 90° LED 7000-40861-6300060 to gwarancja niezawodności, prostoty montażu i bezpieczeństwa transmisji danych w instalacjach przemysłowych, gdzie kluczowa jest skuteczność oraz szybka diagnostyka sygnału dzięki optycznej sygnalizacji LED.
