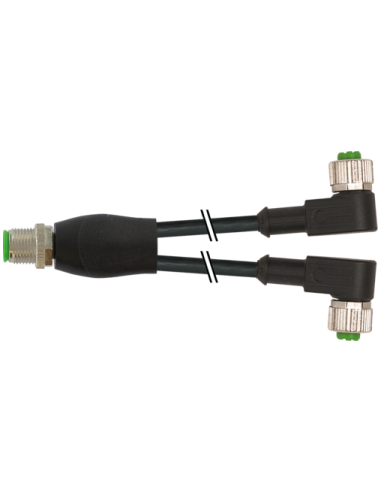

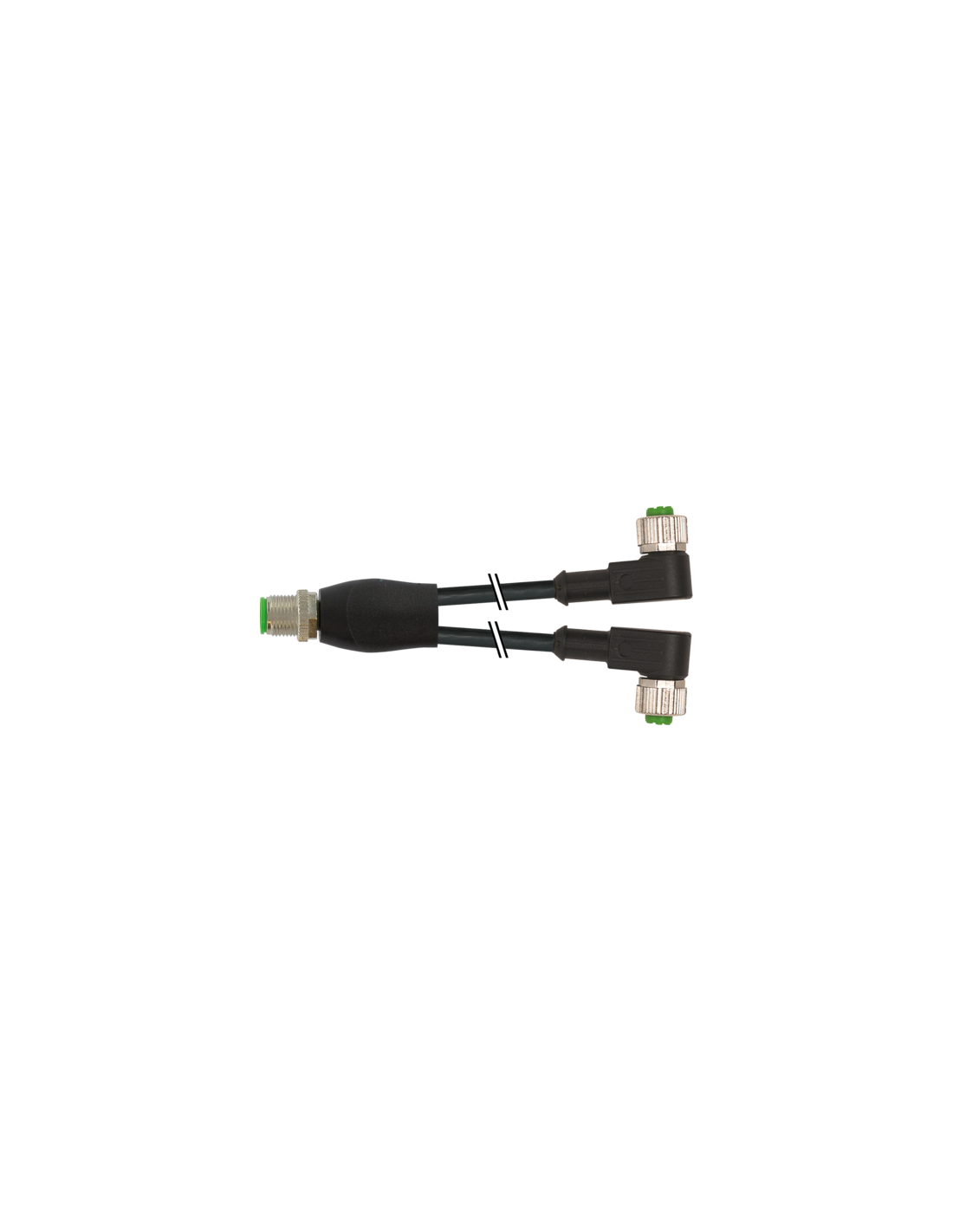

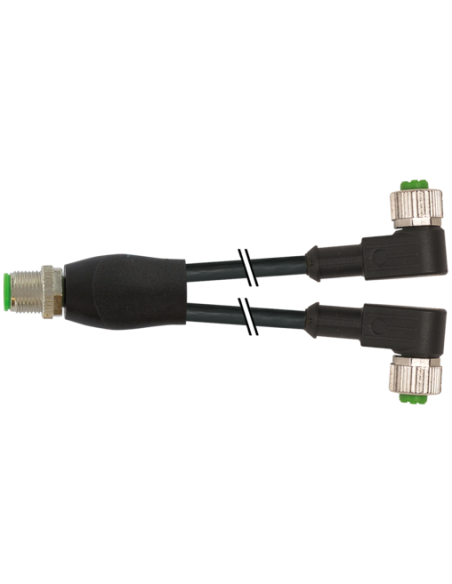

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor-trójnik M12 – Rozdzielacz Y z dwoma gniazdami kątowymi
Konektor-trójnik M12 o kodzie 7000-40761-6330150 to praktyczne i niezawodne rozwiązanie do rozdzielania sygnału lub zasilania w instalacjach przemysłowych. Wyposażony w złącze męskie proste oraz dwa żeńskie gniazda pod kątem 90°, umożliwia efektywne i bezpieczne podłączanie urządzeń automatyki przemysłowej. Produkt spełnia wymagania wielu branż, gwarantując niezawodność oraz komfort pracy w najbardziej wymagających środowiskach.
Zastosowania trójnika M12 – wszechstronność i niezawodność
Konektor Y M12 znajduje zastosowanie głównie w sektorze automatyki przemysłowej, maszyn i urządzeń produkcyjnych, transportowych oraz robotyki. Idealnie sprawdza się przy łączeniu czujników, siłowników, systemów sterowania oraz rozdzielaniu sygnałów w szafach sterowniczych i sieciach przemysłowych.
- Łatwa dystrybucja sygnałów i zasilania
- Bezpieczne i szczelne połączenia – stopień ochrony IP65, IP66K, IP67
- Odporność na czynniki chemiczne i oleje – solidna obudowa z PUR
- Niskie koszty instalacji i konserwacji
- Uniwersalne zastosowanie w automatyce, przemyśle spożywczym i samochodowym
Budowa i trwałość konektora M12 Y
Obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia doskonałą odporność na działanie środków chemicznych i olejów oraz mechaniczne uszkodzenia. Metalowe nakrętki są niklowane, co wzmacnia ich odporność na korozję i czynniki zewnętrzne. Konstrukcja jest odporna na wstrząsy, dzięki czemu gwarantuje stabilność i bezpieczeństwo nawet w dynamicznym środowisku pracy.
- Kątowe złącza żeńskie pozwalają na oszczędność miejsca w szafie sterowniczej
- Męskie złącze proste M12 x 1 to standardowe rozwiązanie wielu aplikacji przemysłowych
- Czytelne oznaczenia przewodów (brązowy, czarny, niebieski) ułatwiają prawidłową instalację
Parametry techniczne konektora-trójnika M12
Konektor M12 oferuje długą żywotność i bezawaryjne działanie w szerokim zakresie temperatur roboczych od -25°C do +85°C. Kabel o długości 1,5 m doskonale sprawdza się nawet w rozbudowanych układach połączeniowych. Przewód wykonany z bezołowiowego, bezhalogenowego i bezsilikonowego materiału zapewnia wysoką jakość i bezpieczeństwo użytkowania.
- Maksymalne napięcie robocze: 250 V AC/DC, do 4 A na styk
- Klasy ochrony przed wilgocią i pyłem: IP65, IP66K, IP67
- Trójnik kompatybilny z normą DIN EN 61076-2-101 (M12)
- Montaż w systemach przemysłowych, podłączenia czujników i elementów wykonawczych
Schematy i rysunki techniczne trójnika M12
Obrazki techniczne oraz schematy pinów i połączeń pozwalają na łatwe zaplanowanie instalacji oraz eliminują ryzyko błędnego podłączenia. Przejrzysta dokumentacja wspiera inżynierów oraz instalatorów w branży automatyki podczas prac serwisowych i montażowych.
Podsumowanie – konektor-trójnik M12, praktyczne rozwiązanie dla automatyki
Konektor-trójnik M12 Y to gwarancja solidności, bezpieczeństwa i długowieczności w instalacjach przemysłowych. Łatwa obsługa, kompatybilność z szeroką gamą urządzeń oraz odporność na trudne warunki czynią go niezastąpionym elementem wszędzie tam, gdzie wymagana jest wysokiej jakości rozdzielnica sygnałów i zasilania.
