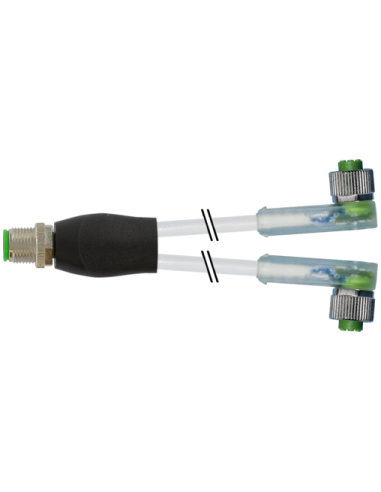

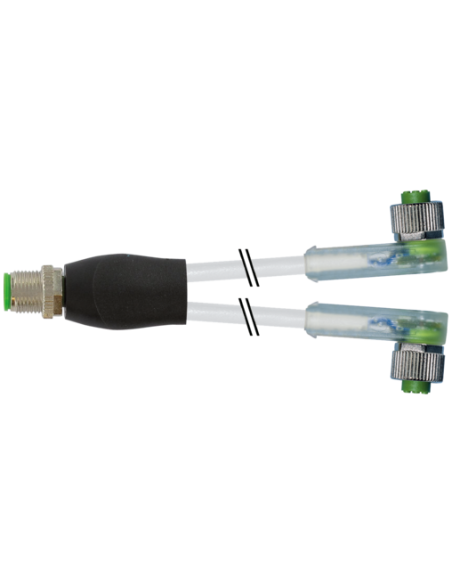

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 90° LED – Profesjonalne rozwiązanie do automatyki przemysłowej
Rozdzielacz Y M12 / M12 żeński 90° LED (kod produktu: 7000-40781-2130150) to nowoczesny komponent wykorzystywany w systemach automatyki, budowie maszyn oraz liniach produkcyjnych. Umożliwia bezpieczne i stabilne połączenie dwóch urządzeń z jednym źródłem sygnału lub zasilania, zapewniając szybkie i wygodne rozdzielanie sygnałów.
Zastosowanie rozdzielacza Y M12 – Funkcjonalność i uniwersalność
Rozdzielacz Y M12 sprawdza się wszędzie tam, gdzie zachodzi potrzeba wykonania niezawodnych połączeń w środowisku przemysłowym. Typowe zastosowania obejmują:
- Automatyka przemysłowa – integracja czujników, siłowników oraz elementów wykonawczych, łączenie przewodów przy urządzeniach peryferyjnych.
- Budowa maszyn – rozdzielanie sygnałów lub zasilania do dwóch odbiorników z jednego wejścia.
- Transport i logistyka – stosowanie w systemach kontroli maszyn transportowych oraz wózków AGV.
- Przemysł spożywczy, farmaceutyczny i chemiczny – odporność na krótkotrwały kontakt z substancjami chemicznymi, olejami i wodą.
Rozdzielacz może być także wykorzystywany do rozbudowy instalacji lub jako element serwisowy, umożliwiając szybkie rozdzielenie przewodów tam, gdzie przestrzeń jest ograniczona.
Budowa i zalety konstrukcyjne rozdzielacza Y M12 / M12
Rozdzielacz Y M12 / M12 wyposażony jest w męskie złącze proste M12 oraz dwa gniazda M12 90°, co pozwala na wygodne podłączenie dwóch urządzeń przy minimalnej ilości miejsca. Konstrukcja oparta na kodowaniu A gwarantuje właściwe połączenie, a zastosowanie średnicy gwintu M12 x 1 pozwala na współpracę z najpopularniejszymi przewodami i złączami przemysłowymi.
Wbudowane diody LED w kolorach żółtym i zielonym sygnalizują stan połączenia, co umożliwia szybką diagnostykę oraz lokalizację przewodu w instalacji.
- Obudowa z wysokogatunkowego tworzywa PUR – zapewnia wysoką odporność na czynniki chemiczne, oleje oraz uszkodzenia mechaniczne.
- Stopień ochrony IP65, IP66K, IP67 – gwarancja szczelności i bezpieczeństwa nawet w trudnych warunkach przemysłowych.
- Złącza z pozłacanymi stykami – trwałe i odporne na korozję połączenie elektryczne.
- Bezhalogenowa, bezołowiowa i wolna od silikonu konstrukcja – przyjazna dla środowiska, zgodna z wymaganiami większości branż.
- Wbudowane zabezpieczenie przeciwwstrząsowe – stabilność instalacji nawet w dynamicznych zastosowaniach.
Parametry techniczne i odporność na warunki przemysłowe
Rozdzielacz Y M12 / M12 umożliwia pracę w szerokim zakresie temperatur od -25°C do 85°C, co pozwala na wykorzystanie w instalacjach zarówno wewnętrznych, jak i zewnętrznych. Przewód i złącza spełniają normę DIN EN 61076-2-101, co gwarantuje kompatybilność i łatwość integracji z innymi komponentami automatyki.
Produkt wyposażony jest w kabel o długości 1,5 m, co pozwala na elastyczny montaż i wygodne prowadzenie instalacji nawet na ograniczonej przestrzeni.
Rozdzielacz M12 – Niezawodność w połączeniach przemysłowych
Wykorzystanie rozgałęźnika Y M12 / M12 4/3-piny z diodami LED staje się standardem w nowoczesnych rozwiązaniach wymagających szybkiej diagnostyki i wytrzymałości. To idealne rozwiązanie dla instalacji, gdzie liczy się niezawodność, prosta diagnostyka oraz bezpieczeństwo przesyłania sygnałów i zasilania w warunkach intensywnej eksploatacji. Produkt umożliwia pewne i stabilne łączenie podzespołów, ograniczając ryzyko błędów instalacyjnych i awarii.
