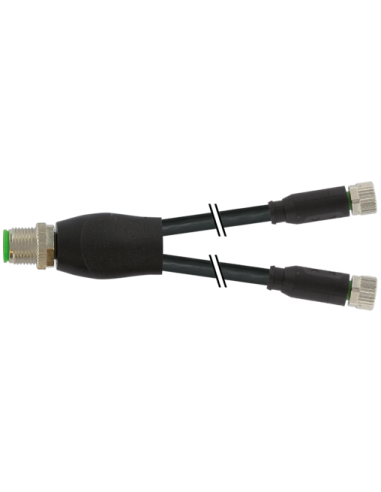

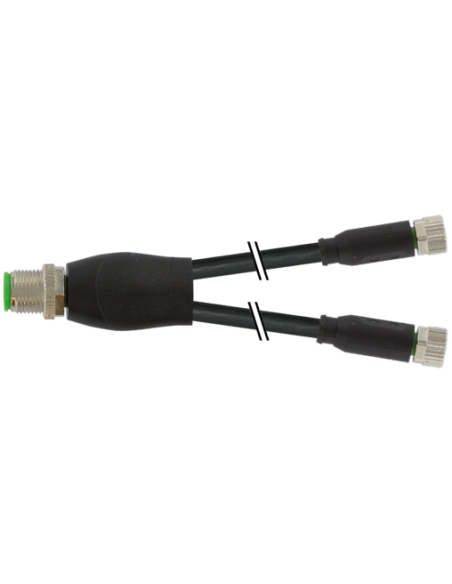

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 męski / M8 żeński 0° A-code – wszechstronne rozwiązanie do instalacji przemysłowych
Rozdzielacz Y M12 męski / M8 żeński 0° A-code (kod produktu: 7000-40821-6300015) to wysokiej jakości element łączeniowy, który zapewnia szybkie i niezawodne rozgałęzienie sygnałów w automatyce przemysłowej oraz systemach sterowania maszyn. Ten typ rozdzielacza umożliwia podłączenie dwóch urządzeń za pomocą jednego wyjścia, minimalizując jednocześnie ilość potrzebnego okablowania oraz przyspieszając integrację w szafach sterowniczych i na liniach produkcyjnych.
Charakterystyka techniczna rozdzielacza Y M12/M8
- Złącze M12 – męskie, proste, 4 piny, wykonane z materiałów o wysokiej odporności chemicznej i na oleje.
- Złącze M8 – żeńskie, proste, 3 piny, idealne do instalacji wymagających kompaktowych rozwiązań.
- Kodowanie A – kompatybilność z typowymi czujnikami i urządzeniami automatyki.
- Długość kabla: 0,15 m, co ułatwia integrację w ograniczonych przestrzeniach.
- Wysoka klasa ochrony: IP65, IP66K, IP67 – odporność na pył, wodę oraz czyszczenie wysokociśnieniowe.
- Materiał obudowy: wytrzymałe tworzywo PUR odporne na uszkodzenia mechaniczne oraz wpływ substancji chemicznych.
- Pozłacane styki – gwarancja niskiej rezystancji kontaktów oraz niezawodnej łączności przez długi czas eksploatacji.
Zalety i zastosowania rozdzielacza Y M12/M8
Rozdzielacz Y M12 męski / M8 żeński to niezastąpione rozwiązanie w środowiskach przemysłowych, gdzie kluczowa jest niezawodność połączeń, oszczędność miejsca oraz elastyczność konfiguracji systemów automatyki i czujników. Stosowany przede wszystkim do:
- Rozgałęziania sygnałów czujników oraz elementów wykonawczych w systemach automatyki, maszynach i liniach produkcyjnych.
- Szybkiego łączenia urządzeń w modułowych szafach sterowniczych oraz panelach operatorskich.
- Modernizacji i rozbudowy istniejących systemów bez kosztownych przeróbek instalacji kablowych.
- Automatyzacji procesów w trudnych warunkach środowiskowych dzięki wysokiej klasie szczelności.
Stosowanie wysokogatunkowych złączy M12 oraz M8 gwarantuje trwałość nawet przy intensywnej eksploatacji, a szybki montaż możliwy jest dzięki końcówkom śrubowym oraz wyraźnym oznaczeniom.
Warunki użytkowania i bezpieczeństwo
Rozdzielacz spełnia wymogi norm DIN EN 61076-2-101 oraz DIN EN 61076-2-114, co zapewnia bezpieczeństwo użytkowania oraz kompatybilność z szeroką gamą urządzeń. Odporność na temperatury w zakresie od -25°C do +85°C oraz solidne połączenie mechaniczne zapewniają stabilność nawet w trudnych warunkach przemysłowych.
Możliwość zamówienia innych długości kabli oraz szeroka kompatybilność z peszlami o różnej średnicy umożliwiają indywidualne dopasowanie rozdzielacza do potrzeb konkretnej aplikacji.
Schematy połączeń i rysunki techniczne
Szczegółowe schematy przyłączeniowe oraz rysunki gabarytowe dostępne w galerii produktu pozwalają na łatwe i szybkie zaplanowanie integracji rozdzielacza w systemie. Oznaczenia pinów i schematy połączeń pomagają uniknąć błędów instalacyjnych.
Podsumowanie – Rozdzielacz Y M12/M8 w automatyce
Produkt o kodzie 7000-40821-6300015 to synonim niezawodności i funkcjonalności w rozbudowie systemów automatyki przemysłowej. Jego kompaktowa budowa, trwałość oraz kompatybilność z popularnymi standardami przemysłowymi czynią z niego uniwersalny element instalacyjny, pozwalający na miniaturyzację i uproszczenie układów połączeniowych.
