Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

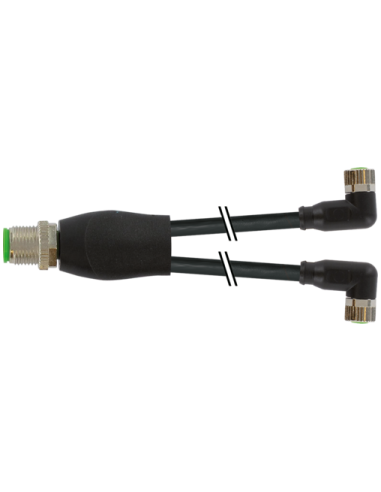

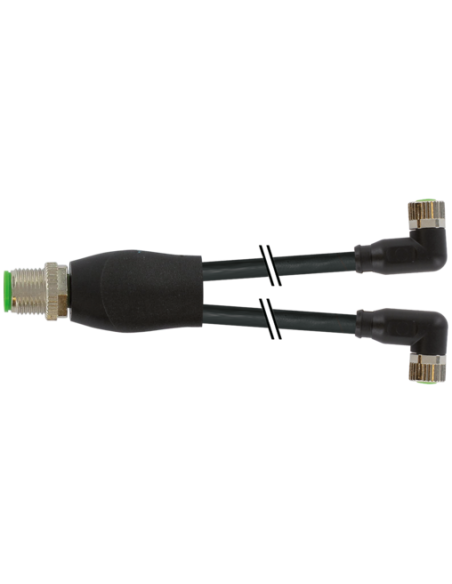

Konektor trójnik M12 męski – 2xM8 żeński, kątowy 7000-40841-6100030
Konektor trójnik M12 męski – 2xM8 żeński to specjalistyczny rozdzielacz typu Y, przeznaczony do zastosowań przemysłowych oraz automatyki. Rozwiązanie to umożliwia wygodne rozgałęzienie sygnału lub zasilania z jednego gniazda M12 na dwa wyjścia M8, co pozwala na elastyczne podłączanie czujników, aktuatorów lub innych elementów instalacji.
Solidna konstrukcja – bezpieczeństwo i niezawodność w przemyśle
Obudowa wykonana z wytrzymałego tworzywa PUR jest znana z bardzo dobrej odporności na działanie chemikaliów i olejów. Konektor zapewnia wysoki stopień ochrony IP67, co oznacza pełną odporność na pył i wodę w warunkach przemysłowych oraz halach produkcyjnych. Elementy wewnętrzne, takie jak styki, wykonane są ze stopu miedzi i zostały pokryte warstwą złota dla maksymalnej przewodności oraz ochrony przed korozją.
Zastosowania konektora M12 na 2xM8
Konektor trójnik M12–M8 doskonale sprawdza się w rozbudowanych systemach automatyki przemysłowej, gdzie niezbędne jest:
- Podłączenie kilku czujników do jednej magistrali sygnałowej lub zasilania
- Rozdzielenie sygnałów w układach maszyn, linii produkcyjnych czy robotyki
- Tworzenie elastycznych połączeń między urządzeniami z różnymi standardami złączy (M12, M8)
- Szybka modernizacja oraz rozbudowa istniejących instalacji bez konieczności ich kosztownej przebudowy
Kątowy układ gniazd M8 oraz kompaktowe rozmiary ułatwiają montaż w miejscach o ograniczonej przestrzeni.
Najważniejsze cechy techniczne i zalety konektora Y M12–2xM8
- Trójnik Y: M12 męski, 4 piny (kodowanie A) → 2x M8 żeński, kątowe, 3 piny (kodowanie A)
- Długość kabla: 0,3 m
- Stopień ochrony IP67 – odporność na pył i wodę
- Wytrzymałość mechaniczna dzięki cynkowemu odlewowi ciśnieniowemu oraz solidnym uszczelkom FKM
- Szybki i łatwy montaż: wystarczy włożyć oraz przykręcić każde złącze
- Maksymalne napięcie robocze DC: 60 V, prąd na styk do 4 A
- Przewód PVC o wysokiej odporności na promieniowanie UV i płomień, wolny od kadmu, ołowiu i FCKW
Typowe zastosowania konektora Y M12–2xM8
- Automatyka przemysłowa: czujniki, siłowniki, enkodery i moduły wejść/wyjść
- Maszyny i linie produkcyjne
- Robotyka oraz urządzenia mechatroniczne
- Szybkie i przemyślane rozdzielanie sygnału lub zasilania w szafach sterowniczych
- Systemy wizyjne oraz bezpieczeństwa przemysłowego
Produkt spełnia normy DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8), gwarantując kompatybilność i standaryzację w europejskich systemach automatyki.
Temperatura pracy: od -25°C do +85°C (w zależności od jakości przewodu), co umożliwia stosowanie w szerokim zakresie aplikacji przemysłowych.
Praktyczne wskazówki montażowe
W celu zachowania pełnej szczelności oraz klasy ochrony IP67:
- Zaleca się stosowanie odpowiednich środków ochrony przed obciążeniami mechanicznymi — np. opaski zaciskowe w celu odciążenia przewodu.
- Należy przestrzegać zalecanych promieni gięcia kabli (5 x średnica przewodu przy instalacji stałej, 10 x średnica w ruchu).
