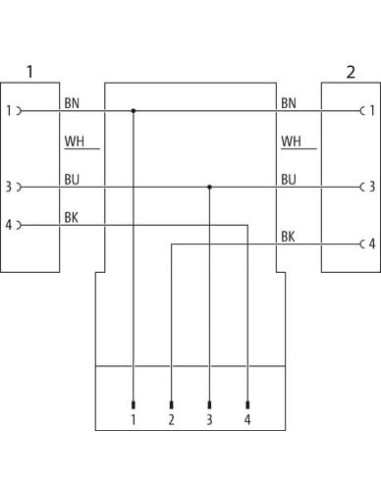

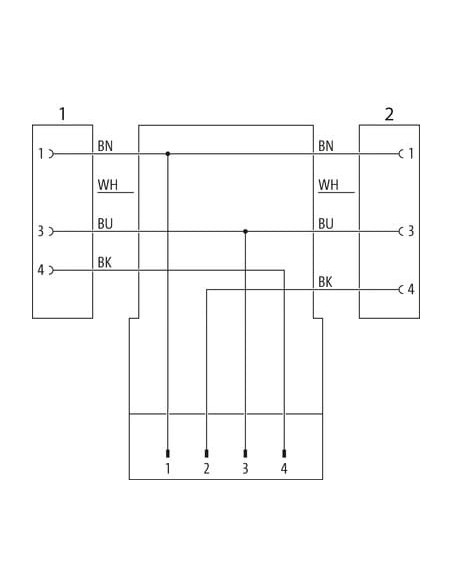

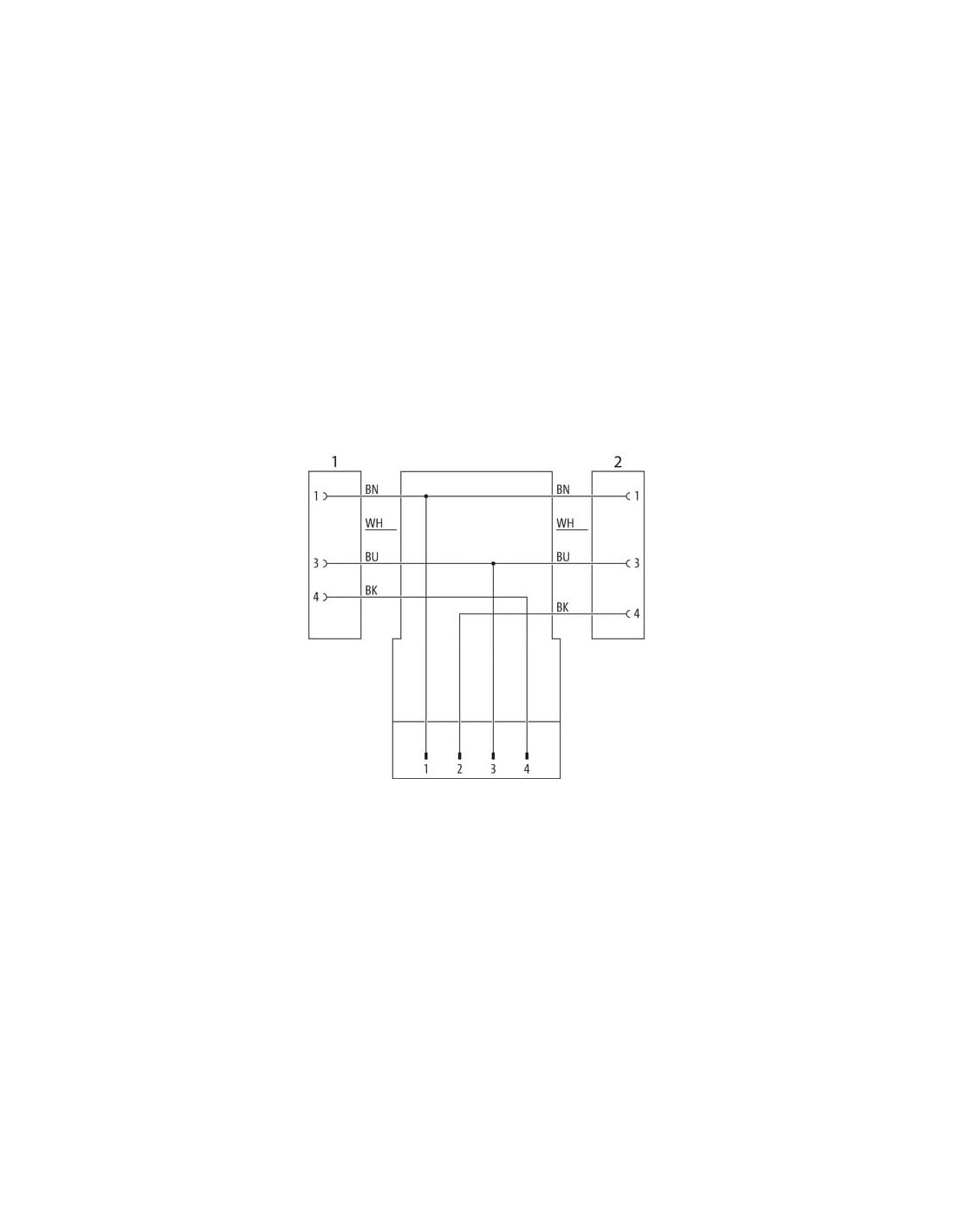

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Gender | female |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

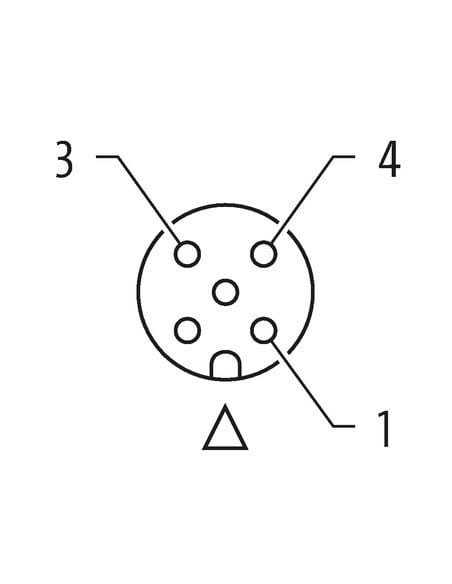

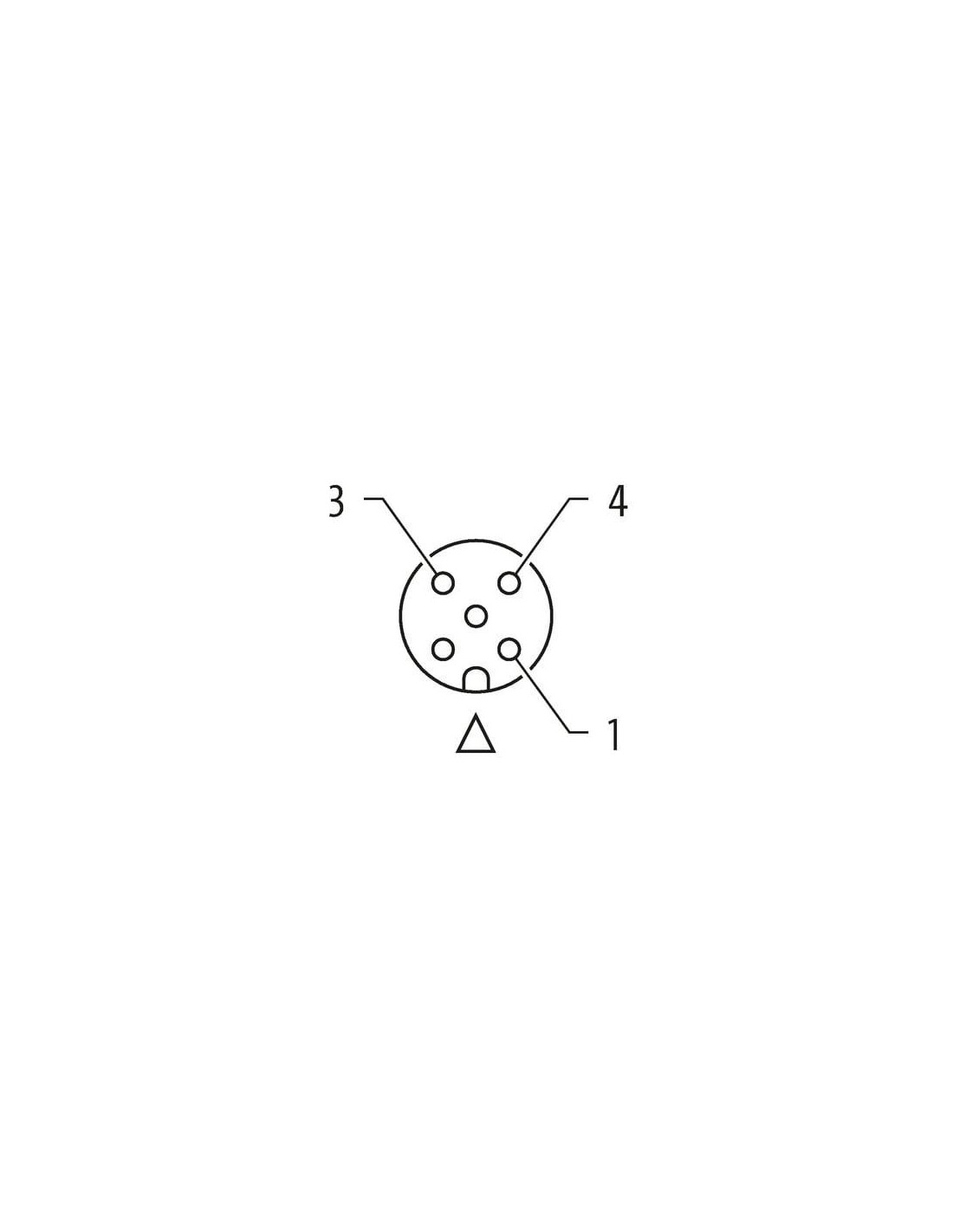

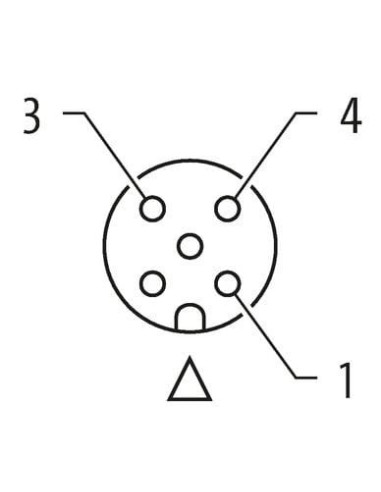

Instalowanie | Układ pinów
| Kodowanie | A |
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 764 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 62,59 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor-trójnik M12 męski na 2xM12 żeński prosty - Rozdzielacz typu Y
Konektor-trójnik M12 męski na 2xM12 żeński o symbolu 7999-40701-7640030 to wysokiej jakości rozdzielacz wtykowy typu Y, przeznaczony do profesjonalnych instalacji przemysłowych oraz automatyki. Rozwiązanie to umożliwia szybkie i wygodne rozdzielanie sygnałów lub zasilania pomiędzy dwoma urządzeniami, przy użyciu jednego wejścia M12 męskiego oraz dwóch wyjść żeńskich M12.
Rozdzielacz M12 Y - Zalety, cechy i wykonanie
Trójnik M12 został zaprojektowany z myślą o trudnych warunkach przemysłowych. Obudowa wykonana z wysokiej jakości tworzywa sztucznego (PUR) zapewnia doskonałą odporność chemiczną oraz wytrzymałość na oleje i inne czynniki atmosferyczne. Połączenia są zabezpieczone przed pyłem i wodą zgodnie z normami IP65, IP66K oraz IP67, gwarantując niezawodność nawet w wymagających środowiskach produkcyjnych.
- Szybkie i wygodne rozdzielanie sygnałów i zasilania - rozwiązanie typu Y (trójnik) umożliwia podłączenie dwóch urządzeń do jednego źródła.
- Kodowanie typu A - kompatybilność z najpopularniejszymi systemami automatyki i czujnikami.
- Pozłacane styki - zapewniają niezawodne i trwałe połączenie elektryczne.
- Męski wtyk prosty i dwa żeńskie wtyki proste M12 - uniwersalność zastosowań przemysłowych oraz możliwość szybkiego łączenia różnych urządzeń.
- Solidna konstrukcja - śruba radełkowana wykonana z tworzywa, metalowe elementy blokujące (cynkowy odlew ciśnieniowy).
- Wysoka szczelność i zabezpieczenie przeciwwstrząsowe - dodatkowa ochrona w aplikacjach narażonych na drgania i ruch.
- Przewód PUR - odporny na ścieranie, UV i substancje chemiczne, a także ma zakres temperatury pracy od -25°C do +85°C.
Zastosowanie konektora-trójnika M12 w automatyce i przemyśle
Rozdzielacz typu Y M12 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania maszyn i urządzeń oraz w aplikacjach wymagających rozdziału sygnału lub zasilania. Typowe wykorzystania obejmują:
- Połączenia czujników i siłowników w liniach produkcyjnych.
- Zastosowania w systemach bezpieczeństwa przemysłowego.
- Instalacje zasilania i sygnałowe w robotyce oraz automatyce magazynowej.
- Rozdzielanie sygnałów sterujących w systemach kontroli procesów.
Kluczowe parametry techniczne trójnika M12
Wtyk męski M12 (4 piny) i dwa gniazda żeńskie M12 (3 i 4 piny) oferują elastyczność połączeń oraz kompatybilność z typowymi przewodami i złączami w branży. Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), co gwarantuje zgodność z powszechnymi standardami.
Dopuszczalne napięcie pracy to 250V AC/DC, a maksymalny prąd na styk wynosi 4A.
Możliwości instalacji i bezpieczeństwo użytkowania
Trójnik M12 jest przystosowany do montażu przez włożenie lub przykręcenie (SW13), z zachowaniem podwyższonego poziomu ochrony przed czynnikami zewnętrznymi. Specjalne zalecenia instalacyjne uwzględniają zabezpieczenie przed przeciążeniami mechanicznymi oraz właściwy promień gięcia przewodów, co zapewnia długotrwałą i bezawaryjną pracę instalacji.
Podsumowanie - kiedy wybrać konektor-trójnik M12 7999-40701-7640030?
Wybór rozdzielacza (trójnika) M12 męski - 2xM12 żeński, prosty pozwala na znaczne uproszczenie oraz przyspieszenie montażu instalacji sygnałowych i zasilających w systemach automatyki oraz przemyśle. Wysoka trwałość zastosowanych materiałów oraz szeroki zakres odporności czynią ten produkt uniwersalnym rozwiązaniem do każdego zaawansowanego projektu.
