Męski prosty – gniazda proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 1 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 1 m |
Dane elektryczne | Zasilanie
| Napięcie robocze DC na styk sygnałowy maks. | 48 V |

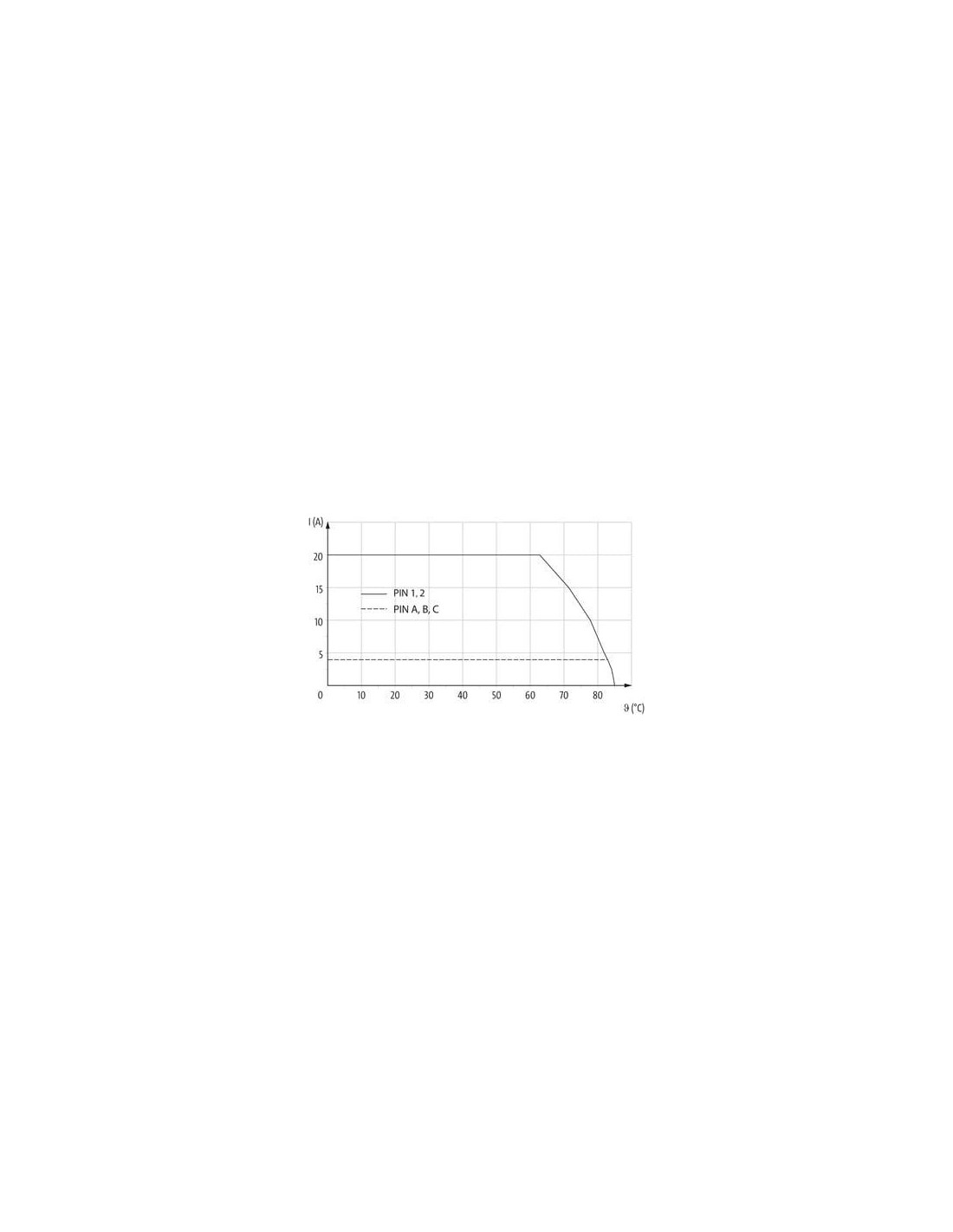

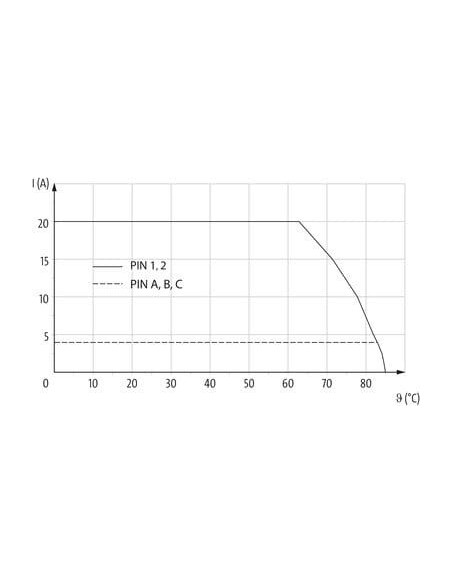

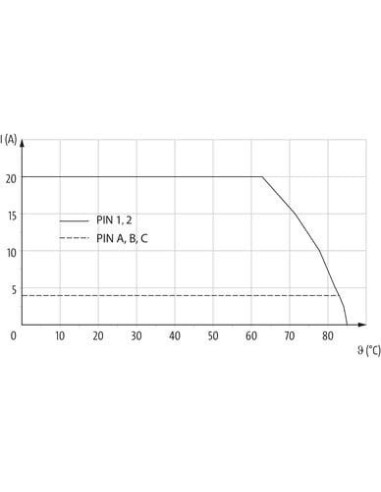

| Prąd roboczy na styk zasilania maks. | 20 A |
| Prąd roboczy na styk sygnałowy maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

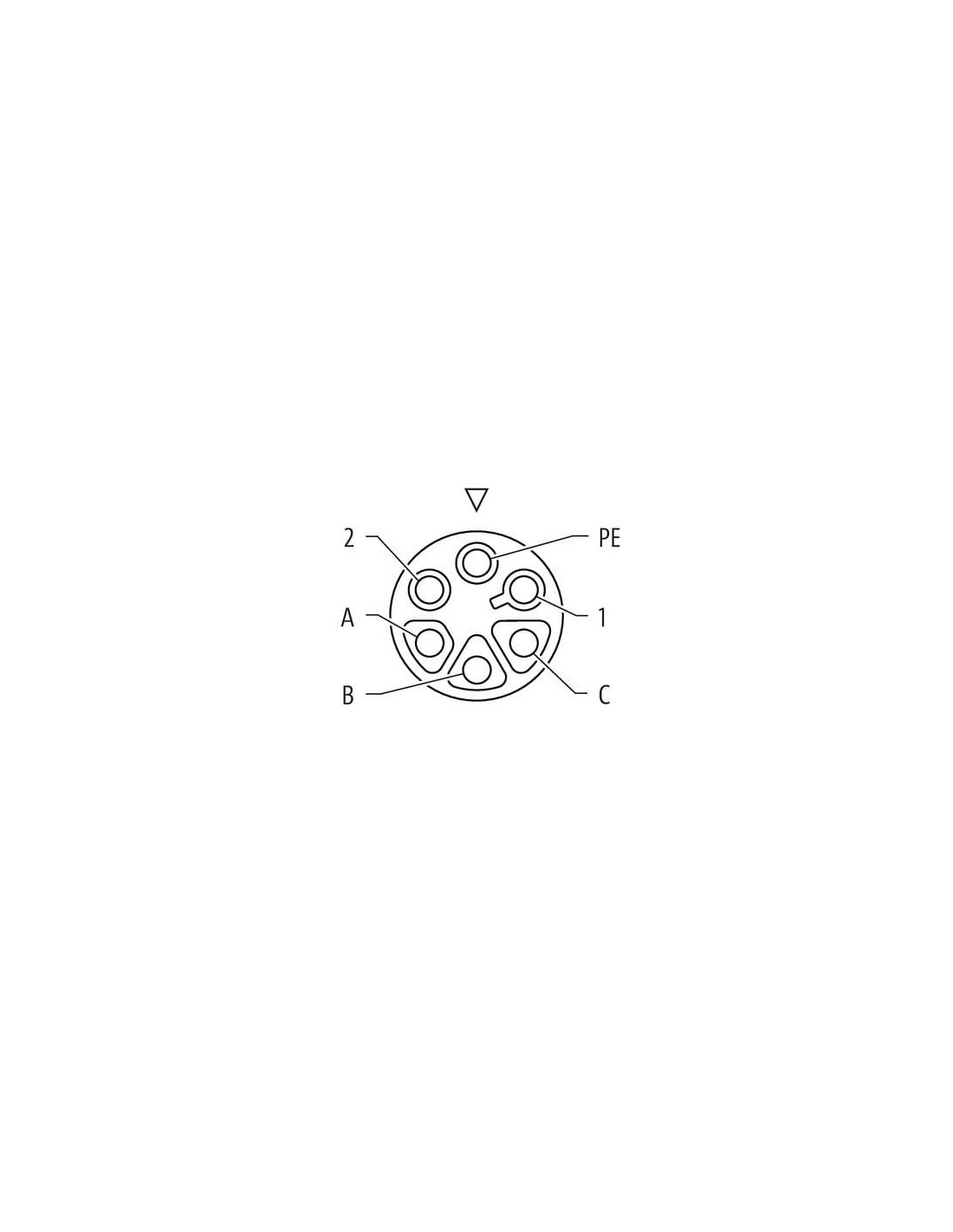

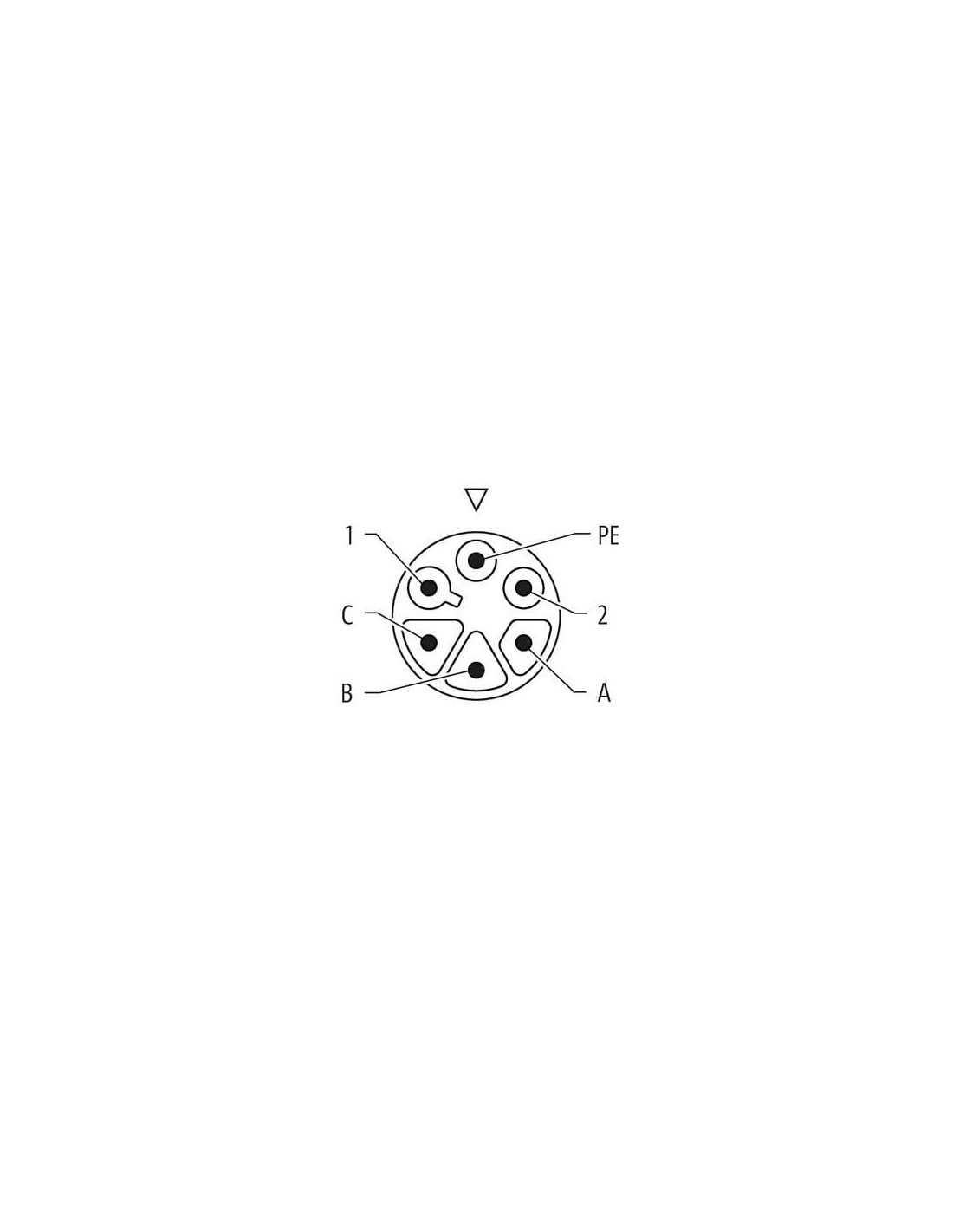

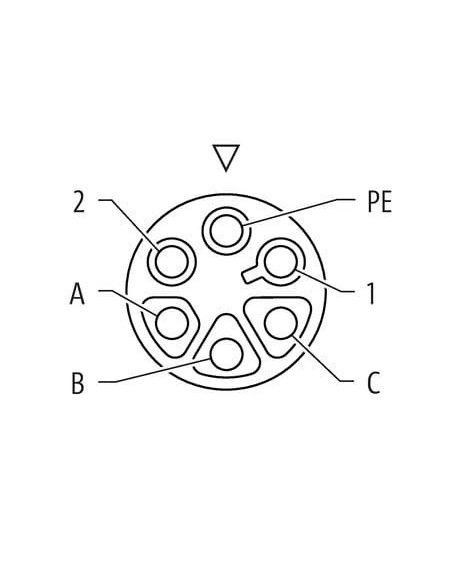

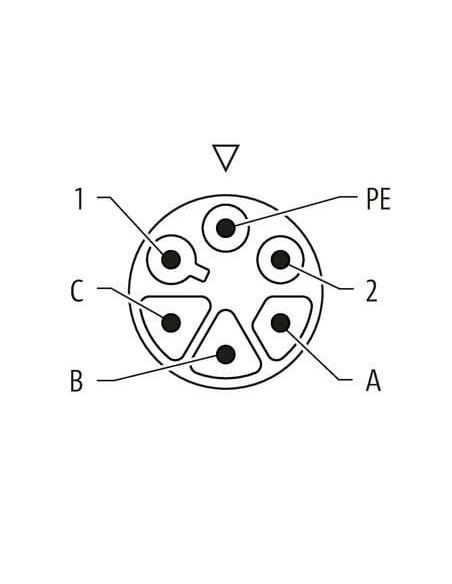

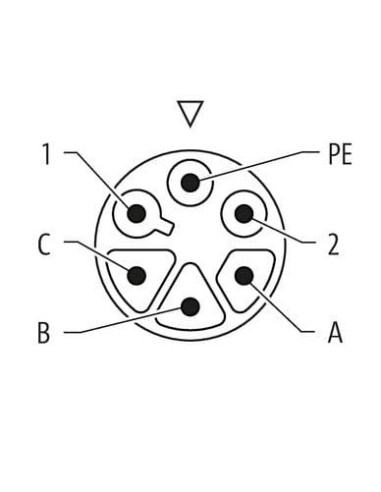

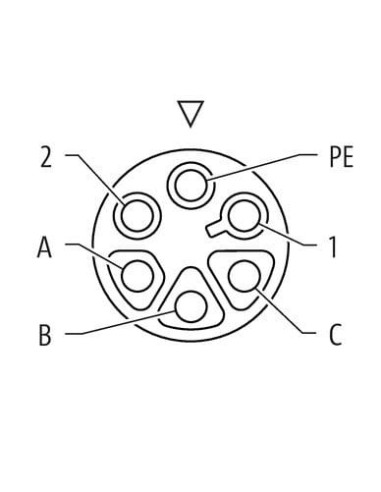

Instalowanie | Układ pinów
| Kodowanie | Typ 2 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

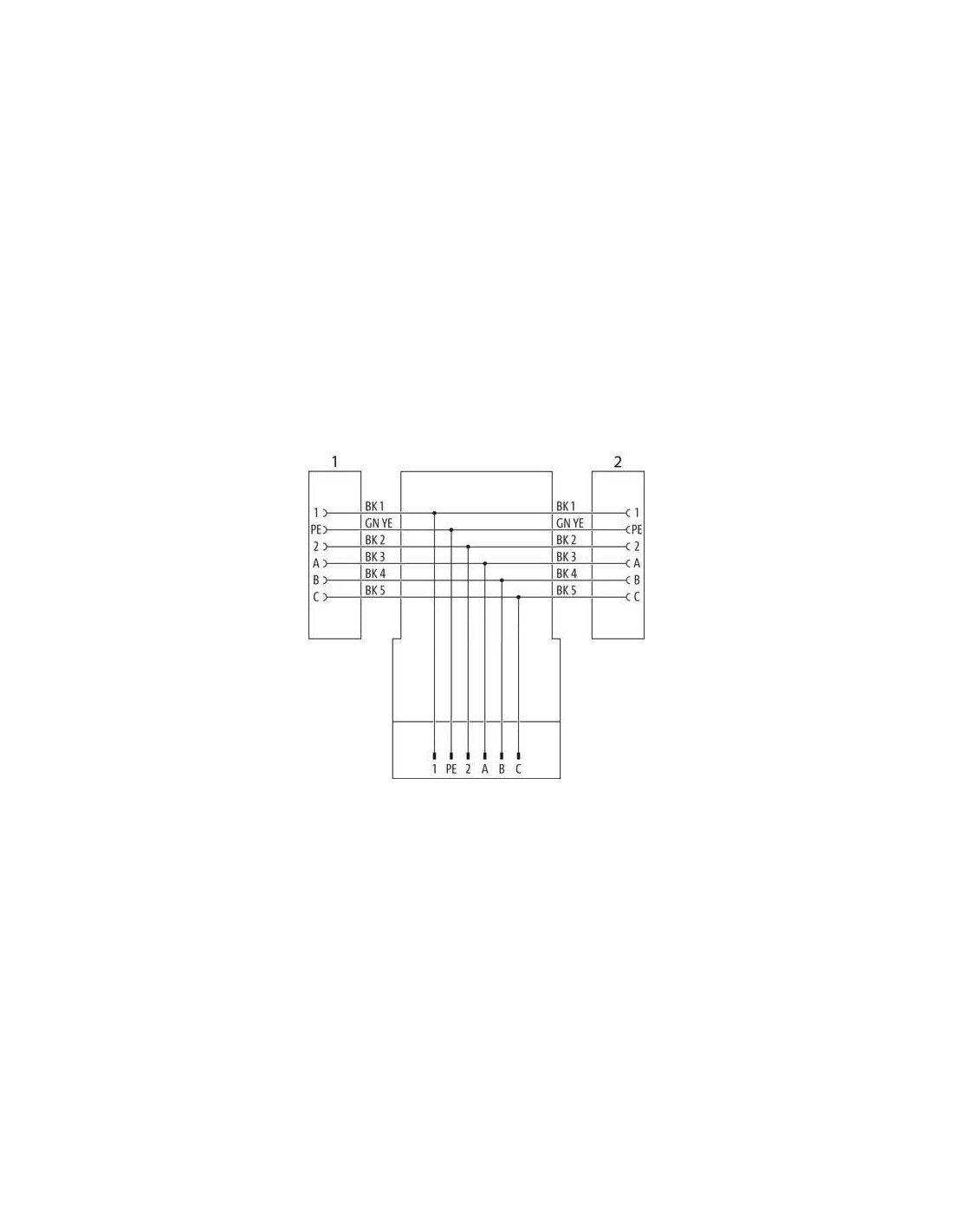

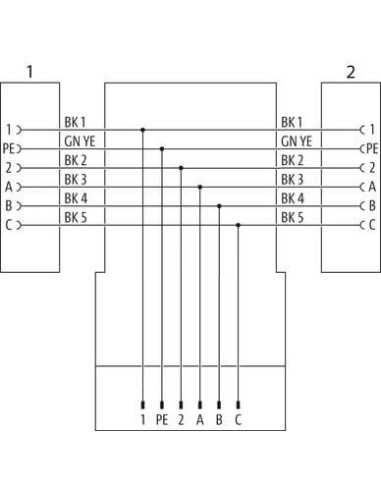

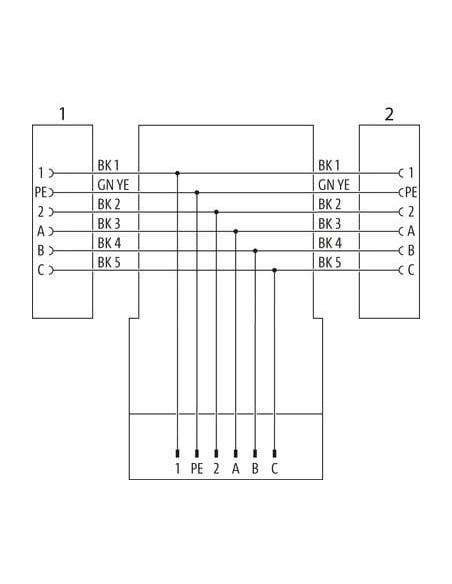

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

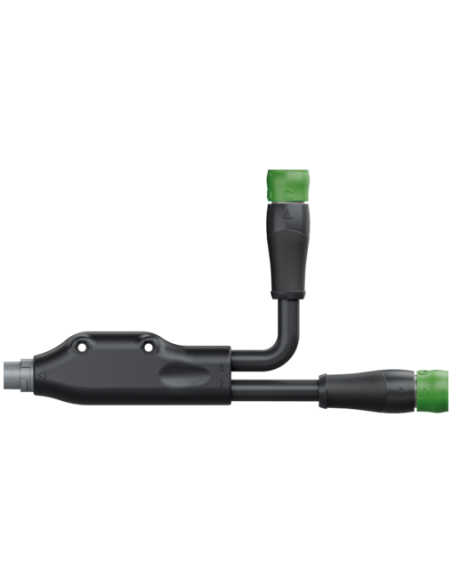

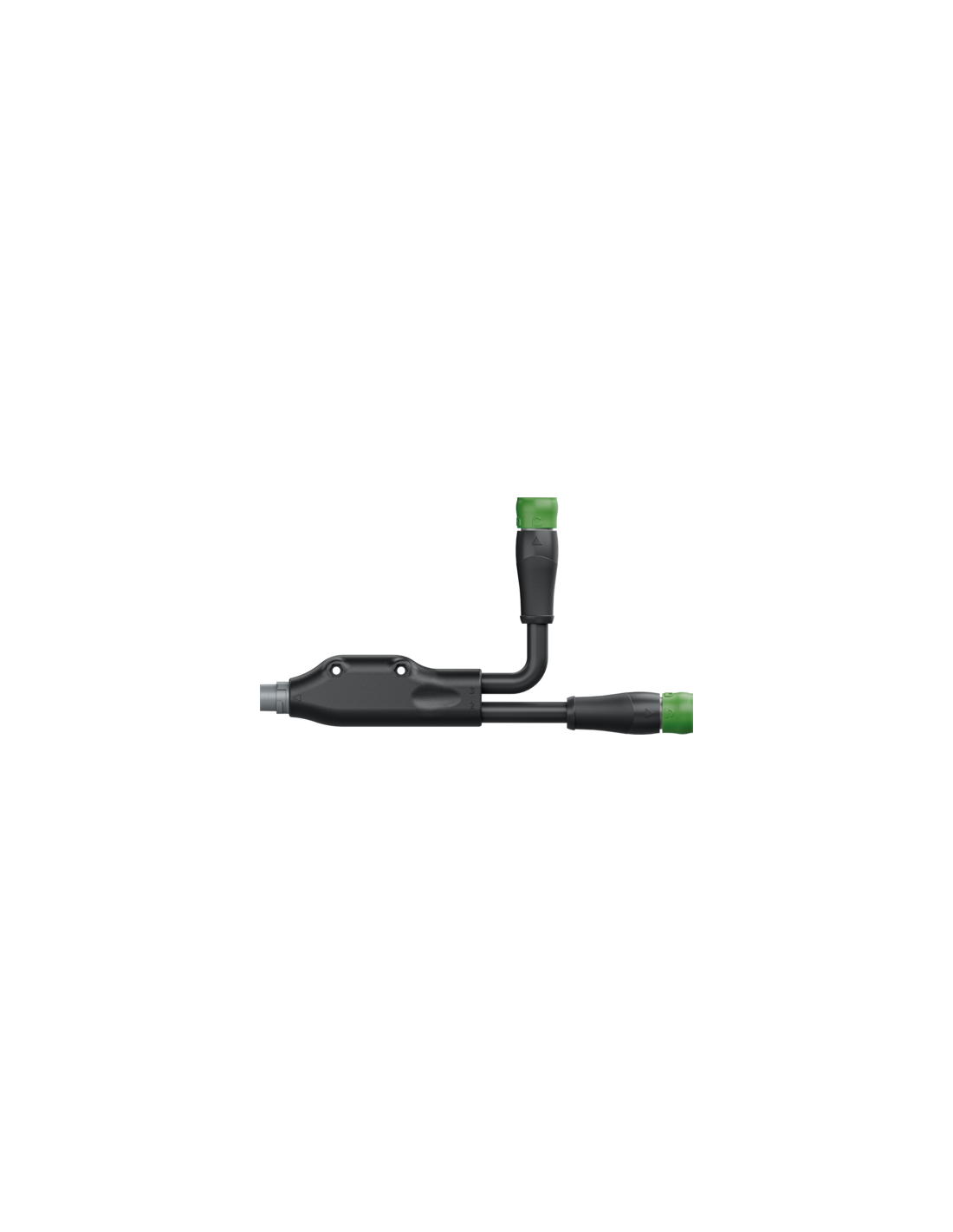

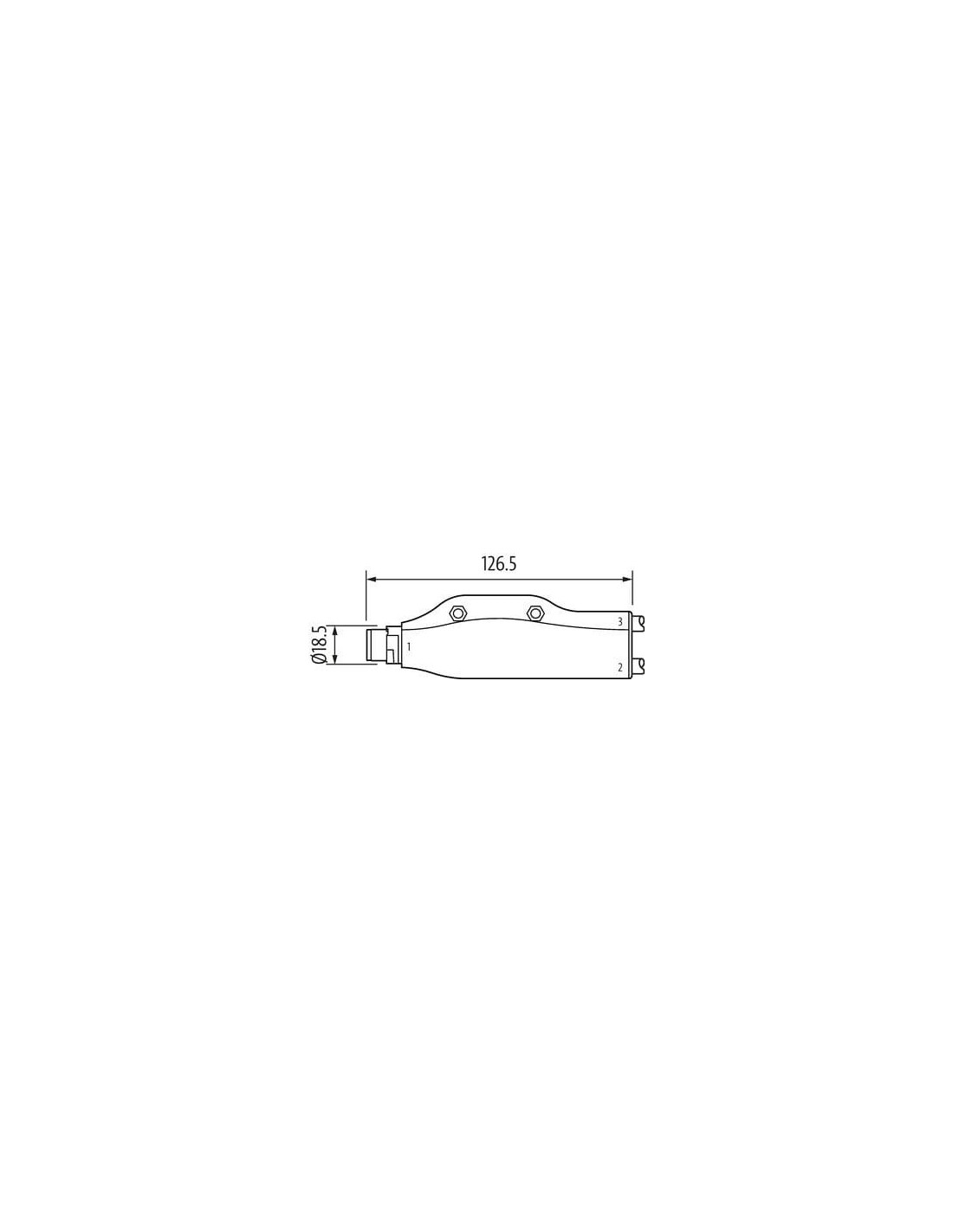

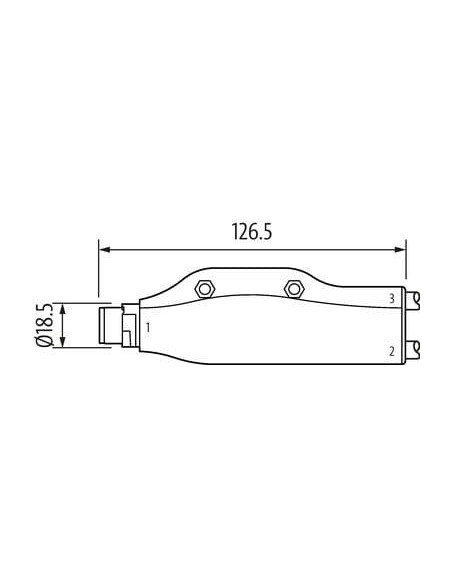

Złącze MQ15 męskie – żeńskie 0° / żeńskie 0° | Przewód 48V DC 6-pinowy | Kod: 7000-P8LDE-P630100
Złącze MQ15 to wysokiej jakości, specjalistyczny przewód połączeniowy do zastosowań przemysłowych, wyposażony w męskie i żeńskie proste złącza oraz dodatkowe wyjście żeńskie pod kątem 0°. Dzięki wykorzystaniu 6-pinowej konstrukcji złącze zapewnia niezawodne przesyłanie sygnałów oraz zasilania przy napięciu do 48V DC i wysokiej wydajności prądowej (do 20A na wybranych pinach).
Mocne strony produktu – złącze przemysłowe MQ15
- Wysoka odporność mechaniczna i chemiczna – korpus z wytrzymałego tworzywa sztucznego (PA, POM) wykazuje dużą odporność na działanie chemikaliów i olejów.
- Stopień ochrony IP65/IP67 – gwarantuje pełne zabezpieczenie przed wnikaniem pyłu i wody, nawet przy chwilowym zanurzeniu.
- Bardzo dobre parametry prądowe – prąd ciągły do 20A (piny główne), doskonale sprawdza się w wymagających aplikacjach.
- Elastyczny przewód z izolacją PUR – doskonała odporność na ścieranie, promieniowanie UV oraz czynniki klimatyczne.
- Bezhalogenowy, bezołowiowy i wolny od FCKW oraz silikonu – odpowiedni do instalacji o podwyższonych wymaganiach ekologicznych.
- Bagnetowy system zamykania – szybki montaż i pewne połączenie.
- Niski promień gięcia – idealny do wymagających aplikacji w ruchu (robotyka, maszyny CNC, instalacje dynamiczne).
Typowe zastosowania złącza MQ15
Złącze MQ15 jest rekomendowane do użytku w aplikacjach wymagających wysokiej niezawodności oraz prostego, bezpiecznego łączenia przewodów zasilających i sygnałowych, w tym:
- Instalacje automatyki przemysłowej
- Systemy transportowe i magazynowe
- Maszyny produkcyjne i roboty przemysłowe
- Rozdzielnice elektryczne
- Infrastruktura energetyczna oraz systemy sterowania rozproszonymi urządzeniami
- Systemy instalacji w środowiskach o podwyższonym narażeniu na wilgoć i zabrudzenia
Konstrukcja i wygoda użytkowania złącza MQ15
Produkt został zaprojektowany z myślą o łatwym i szybkim montażu dzięki bagnetowemu systemowi blokowania oraz prostemu układowi przewodów o długości 1 metra (opcjonalnie dostępne inne długości). Kodowanie typu 2 zapobiega przypadkowym pomyłkom podczas instalacji, a układ pinów jest w pełni wykorzystywalny – umożliwia obsługę sygnałów oraz mocy w jednym przewodzie.
Solidna izolacja z PUR gwarantuje długą żywotność oraz odporność na przeciążenia środowiskowe oraz mechaniczne, co czyni to złącze idealnym wyborem w trudnych warunkach przemysłowych.
Najważniejsze cechy techniczne i certyfikaty
- 6 wytrzymałych pinów – pełne wykorzystanie konfiguracji zasilająco-sygnałowej
- Zakres temperatur pracy od -30°C do 85°C (przewód: -50°C do 90°C)
- Odporność na oleje, UV, płomienie oraz czynniki chemiczne
- Zgodność z normą IEC 61076-2-116
- Certyfikaty bezpieczeństwa: cURus, UL 1581, IEC 60332
Opisane złącze MQ15 o kodzie 7000-P8LDE-P630100 jest przeznaczone do najbardziej wymagających zastosowań, gdzie liczy się niezawodność, bezpieczeństwo oraz szybki i pewny montaż.
