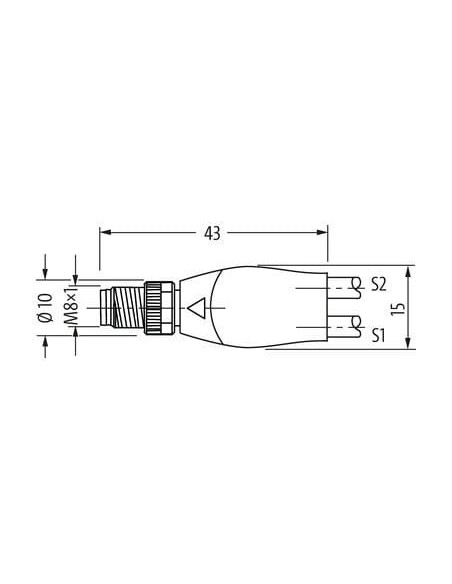

Rozdzielacz typu Y M8 – M8, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

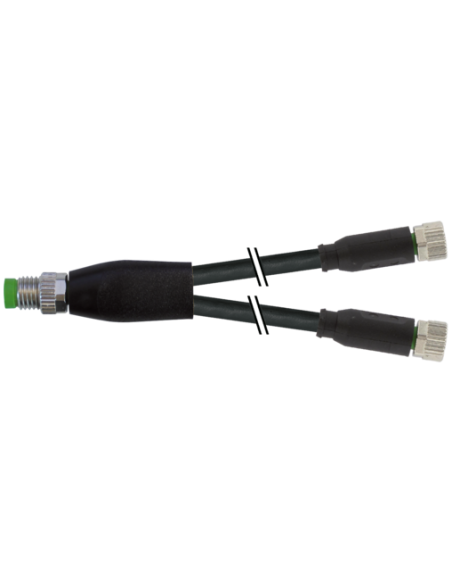

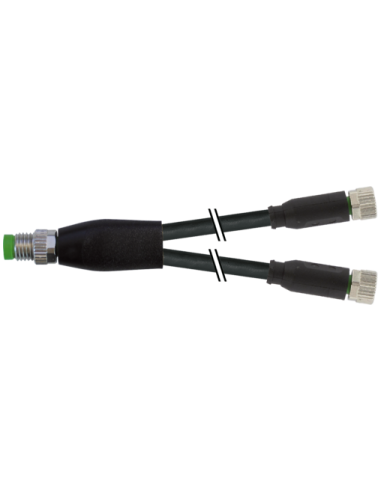

Rozdzielacz Y M8 męski / M8 żeński 0° – profesjonalne rozwiązanie do rozdzielania sygnałów
Rozdzielacz Y M8 męski / M8 żeński (kod: 7000-87051-6100060) to zaawansowane, przemysłowe akcesorium przeznaczone do łatwego i niezawodnego rozdzielania sygnałów oraz zasilania w systemach automatyki. Umożliwia połączenie jednego wyjścia M8 męskiego z dwoma wejściami M8 żeńskimi, co czyni go niezwykle praktycznym rozwiązaniem w rozbudowanych instalacjach.
Główne zalety rozdzielacza typu Y M8
- Uniwersalność zastosowania – sprawdza się zarówno w aplikacjach przemysłowych, jak i w automatyce budynkowej, systemach czujnikowych czy robotyce.
- Solidność wykonania – obudowa z wytrzymałego tworzywa PUR odpornego na oleje, chemikalia i trudne warunki przemysłowe.
- Wysoka klasa ochrony IP65, IP66K, IP67, IP68 – gwarantuje ochronę przed kurzem, wodą i innymi zanieczyszczeniami, także w wymagających środowiskach.
- Bezpieczne połączenia – złącza pozłacane zapewniają niezawodny kontakt elektryczny oraz długą żywotność instalacji.
- Długość kabla 0,6 m – kompaktowe rozwiązanie do aplikacji, w których kluczowe jest ograniczenie przestrzeni.
- Prosty i szybki montaż – złącza gwintowane M8 x 1 oraz ergonomiczny design zapewniają intuicyjną instalację, minimalizując ryzyko błędów połączeniowych.
Zastosowanie rozdzielacza Y M8
Rozdzielacz Y M8 doskonale sprawdzi się w systemach czujnikowych (np. łączenie dwóch czujników do jednego wejścia PLC), przy rozgałęzieniach zasilania i sygnałów w szafach sterowniczych, a także w aplikacjach automatyki przemysłowej wymagających niezawodnego rozdziału sygnałów. Rozwiązanie to jest dedykowane także do integracji urządzeń peryferyjnych, np. w logistyce i transporcie wewnętrznym.
Wytrzymałość i bezpieczeństwo użytkowania
- Maksymalne napięcie robocze: 60 V DC, 50 V AC
- Prąd roboczy na styk: do 4 A
- Ochrona przed przepięciami: znamionowy pik napięciowy 1,5 kV
- Trwałość mechaniczna: zabezpieczenie przeciwwstrząsowe, odporność na promieniowanie UV, płomień i oleje
- Temperatura pracy: od -25°C do +85°C (kabel do -30°C do +80°C)
Budowa i konfiguracja złączy M8

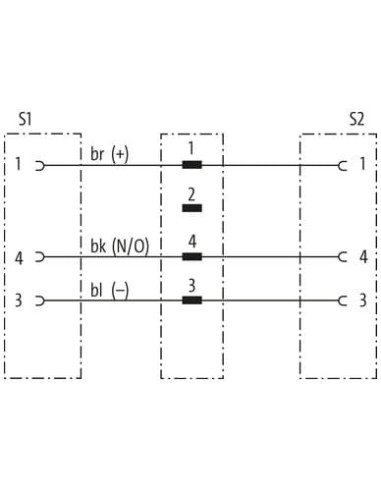

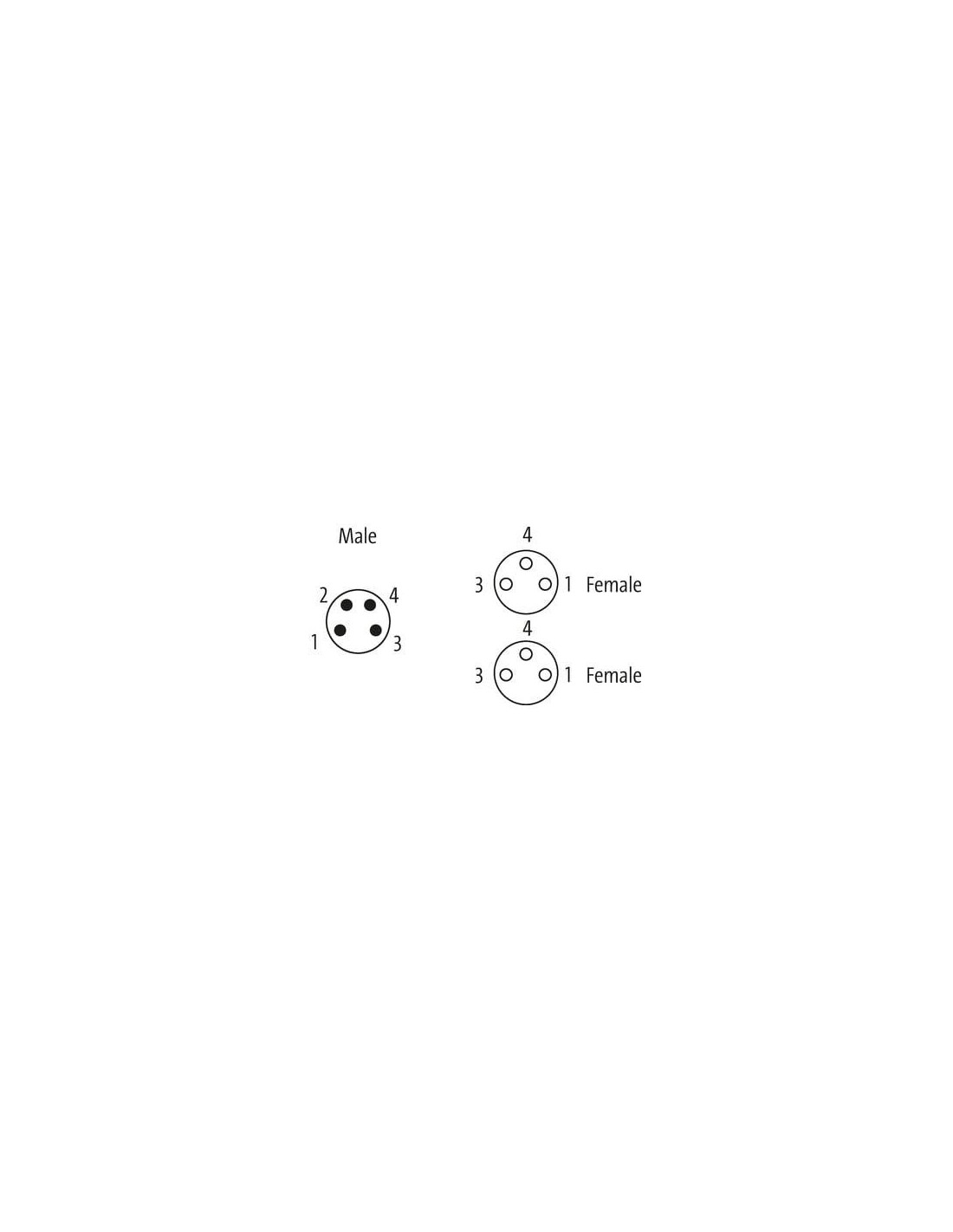

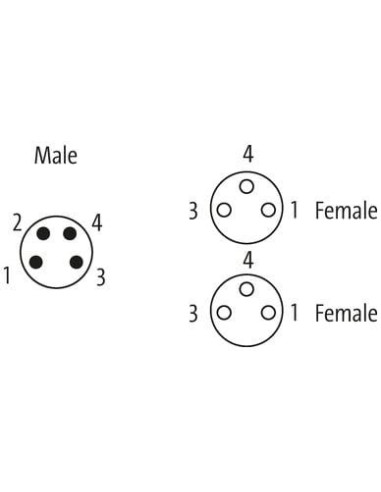

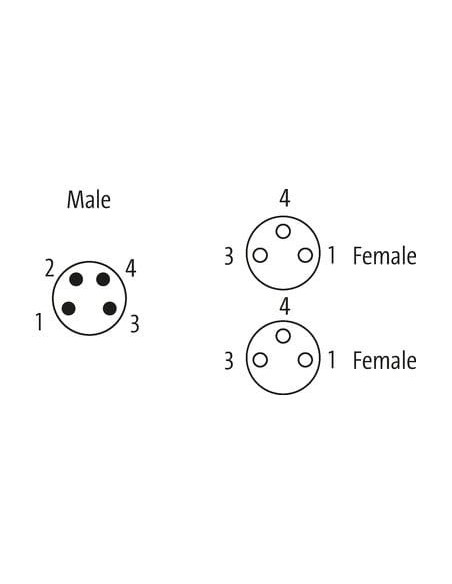

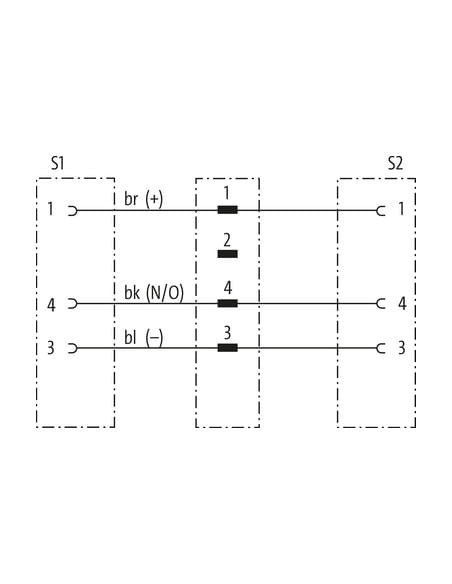

Rozdzielacz wyposażony jest w złącze M8 męskie (4-piny) z jednej strony oraz dwa złącza M8 żeńskie (3- i 4-piny). Gwinty M8 x 1 oraz specjalna konstrukcja zapewniają odporność mechaniczną oraz gwarantują zachowanie szczelności połączenia. Przewody o przekroju 0,25 mm² i wysokiej elastyczności dodatkowo podnoszą funkcjonalność produktu.
- Materiał przewodów: skrętka miedziana, czarna izolacja PVC
- Kod przewodu: 610, kolor izolacji – czarny
- Przewody bezołowiowe, bezkadmowe, wolne od FCKW i silikonów
Typowe zastosowania rozdzielacza Y z gniazdami M8
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny i maszynowy
- Integracja czujników i elementów wykonawczych w liniach produkcyjnych
- Szafy sterownicze i systemy monitorowania maszyn
- Punkty rozdziału napięcia i sygnałów w aplikacjach automatyki
Rozdzielacz Y M8 to praktyczne narzędzie do efektywnego rozdzielania, organizacji i zabezpieczenia połączeń sygnałowych oraz zasilania w nowoczesnych instalacjach przemysłowych i automatyki.
