Rozdzielacz Y
Męski prosty (rozdzielacz typu Y)
6...230 V AC/DC
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 428 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 47,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

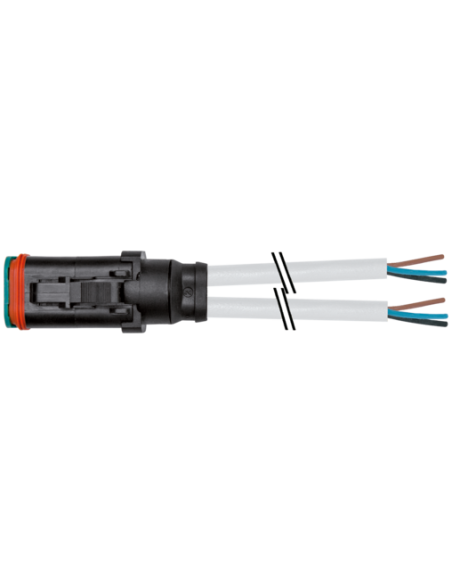

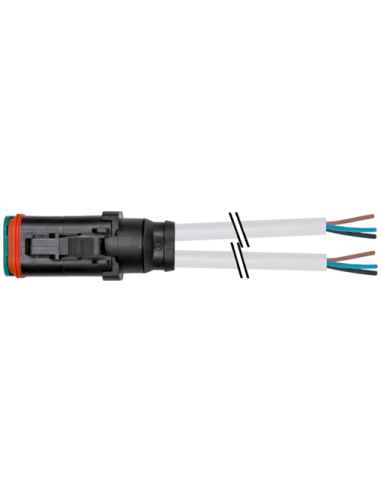

Korek zaworowy MDCY06-4s na kabel 7972-72195-4281500 – Rozdzielacz Y Deutsch DT06-4S z kablem 15 m
Korek zaworowy MDCY06-4s to profesjonalny męski rozdzielacz typu Y, przeznaczony do przemysłowych aplikacji łączeniowych w zakresie zasilania i sygnału. Produkt ten wyposażony jest w złącze kompatybilne z Deutsch DT06-4S oraz wytrzymały kabel o długości 15 metrów, spełniający najwyższe wymagania zarówno pod względem odporności mechanicznej, jak i chemicznej. Dzięki swojej uniwersalności stanowi idealne rozwiązanie dla zastosowań w automatyce przemysłowej, rolnictwie, transporcie, a także w aplikacjach mobilnych oraz pojazdach specjalnych.
Zastosowanie korka zaworowego MDCY06-4s na kabel
- Automatyka przemysłowa – doskonały do rozprowadzania zasilania i sygnałów w skomplikowanych instalacjach maszyn i urządzeń.
- Technika rolnicza – sprawdza się przy podłączaniu zaworów elektromagnetycznych, czujników oraz napędów w trudnych warunkach zewnętrznych.
- Transport i pojazdy specjalne – umożliwia niezawodne połączenia elektryczne w maszynach budowlanych oraz pojazdach użytkowych.
- Energetyka i automatyzacja procesów – stosowany jako uniwersalne łącze zasilające lub sterujące.
Najważniejsze zalety rozdzielacza typu Y z kablem 15 m
- Wysoka wytrzymałość mechaniczna – obudowa z tworzywa PA oraz uszczelnienie silikonowe zapewniają odporność na wstrząsy i uszkodzenia.
- Odporność chemiczna i na oleje – możliwość wykorzystania w trudnych, wymagających środowiskach roboczych, m.in. w obecności olejów i środków chemicznych.
- Stopień ochrony IP68 – gwarantuje pełną szczelność na pył i wodę, co umożliwia montaż w miejscach narażonych na wilgoć i zabrudzenia.
- Szeroki zakres temperatur pracy od -25°C do +85°C (kabel do -40°C/+90°C) – umożliwia eksploatację w skrajnych warunkach klimatycznych.
- Prosty montaż – wykorzystanie blokady zatrzaskowej oraz praktyczna forma Y ułatwiają szybkie i solidne podłączenie przewodów.
- Duża elastyczność przewodu – kabel typu PUR, wolny od toksycznych składników (bezołowiowy, bezhalogenowy), przystosowany do milionów cykli gięcia i skręcania.
- Bezpieczeństwo i zgodność z normami – posiada certyfikat cURus oraz spełnia wymagania norm EN IEC 60529 (IP68), UL i DIN VDE.
Możliwości wykorzystania rozdzielacza Y Deutsch DT06-4S
Korek zaworowy MDCY06-4s na kabel stanowi niezawodne rozwiązanie do rozgałęziania sygnałów elektrycznych oraz zasilania w różnorodnych instalacjach. Dzięki czterem wyprowadzeniom oraz prostemu układowi żył, produkt jest chętnie stosowany do podłączania napędów, zaworów, czujników oraz siłowników elektromagnetycznych.
Utilizacja podłączenia i rozgałęzienia przewodów za pomocą jednego komponentu skraca czas montażu i ogranicza ryzyko błędów instalacyjnych. To idealny wybór do modernizacji istniejących instalacji lub jako element układów prototypowych i serwisowych.
Najważniejsze cechy konstrukcyjne - wygodne połączenie z Deutsch DT06-4S oraz Amphenol AT06-4S
- Forma rodziny złączy: MDC, Amphenol AT06-4S
- Materiał styków: stop miedzi, powłoka niklowana

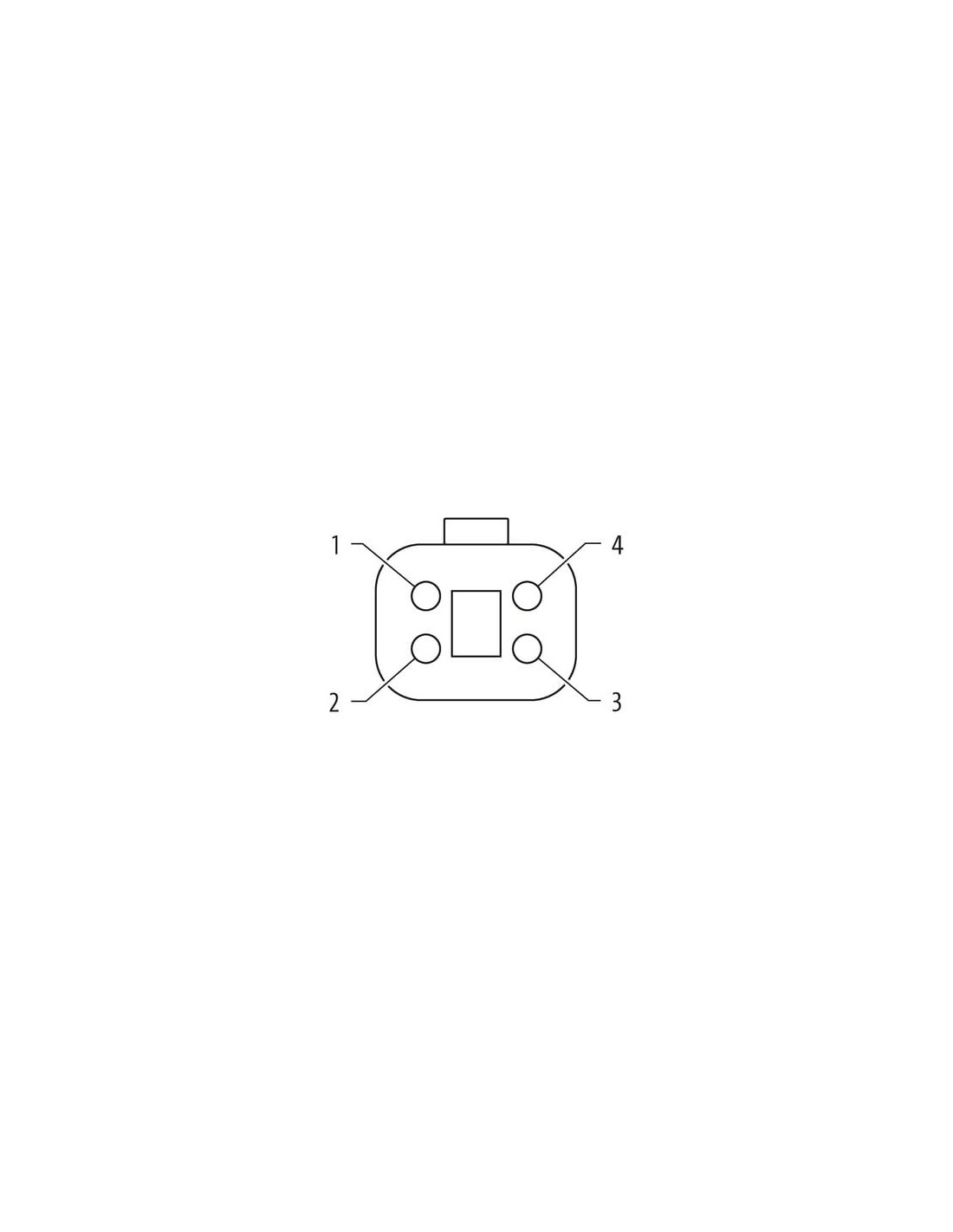

- Ilość biegunów: 4 – zapewnia uniwersalność podłączeń

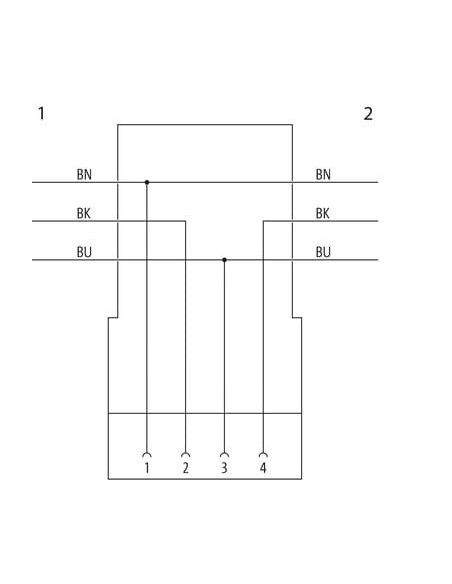

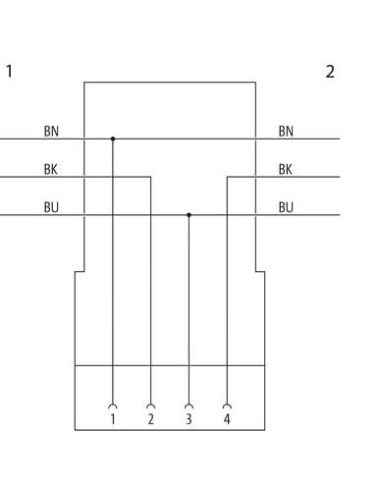

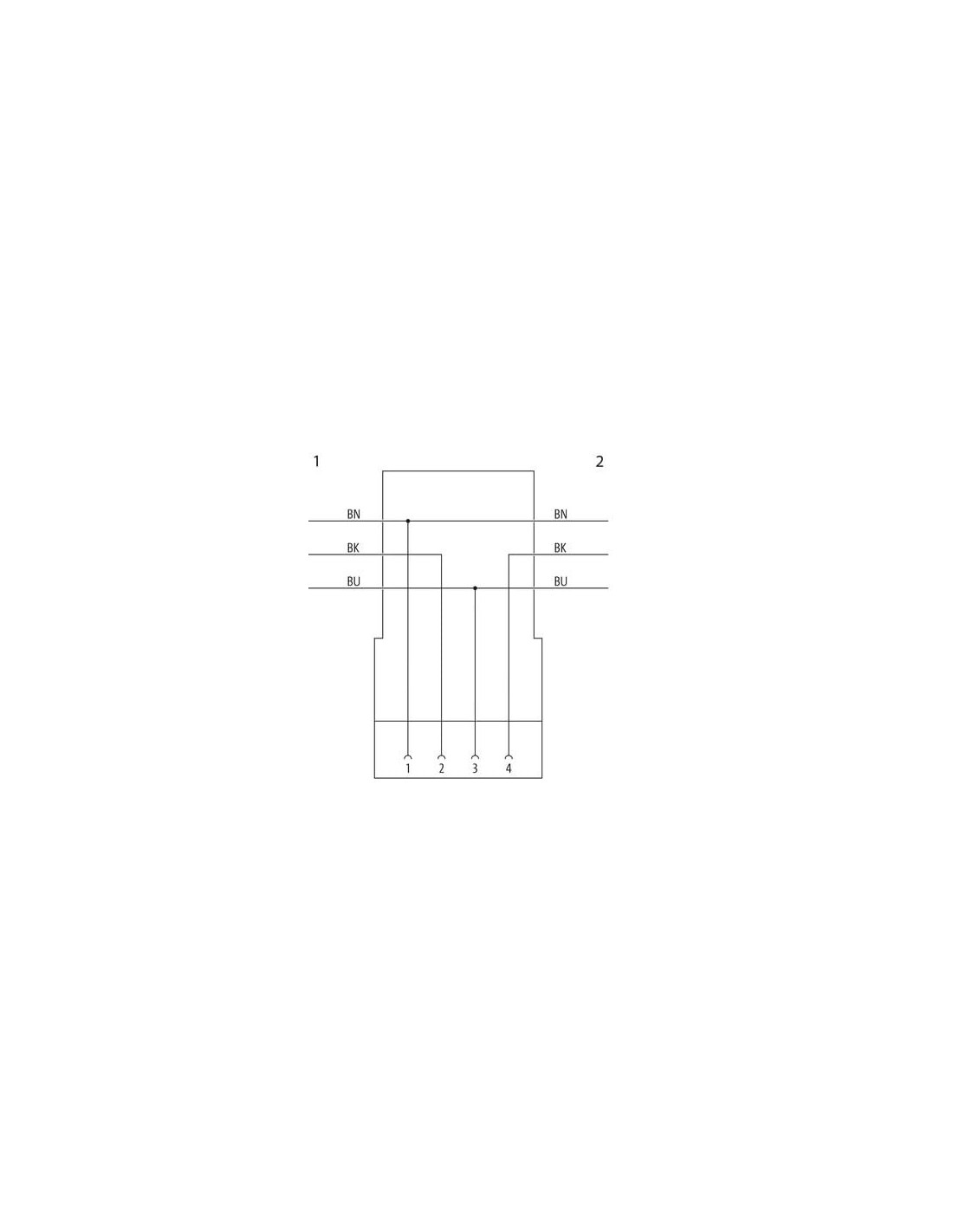

- Oznaczenie przewodów: brązowy (BN), czarny (BK), niebieski (BU)
- Wytrzymałość na napięcie: do 230 V AC/DC, prąd roboczy do 4 A na styk
Rozdzielacz Y Deutsch DT06-4S na kablu 15 m jest produktem dla wymagających użytkowników, poszukujących niezawodnych i trwałych rozwiązań do integracji elektrycznej w nowoczesnych instalacjach.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
