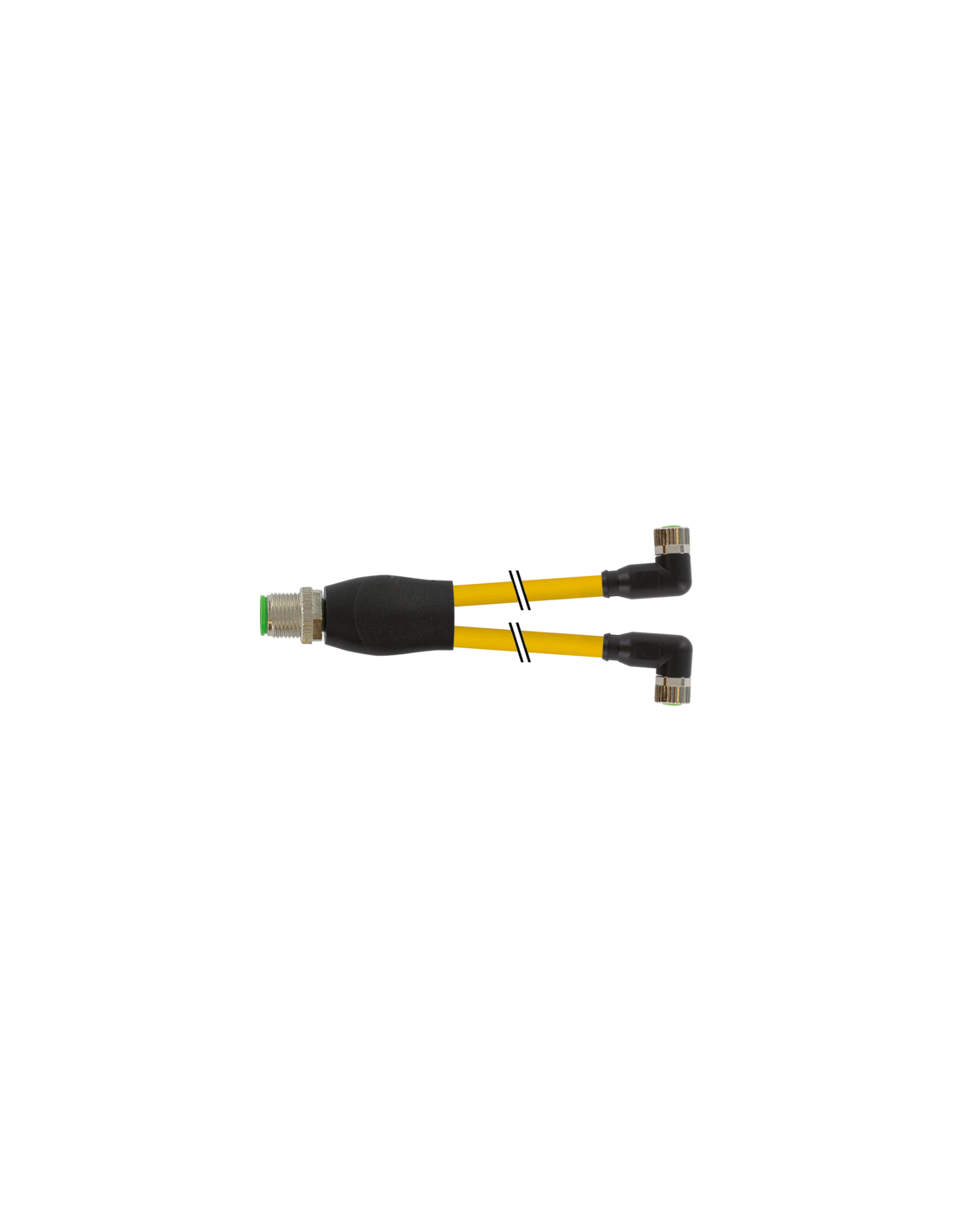

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

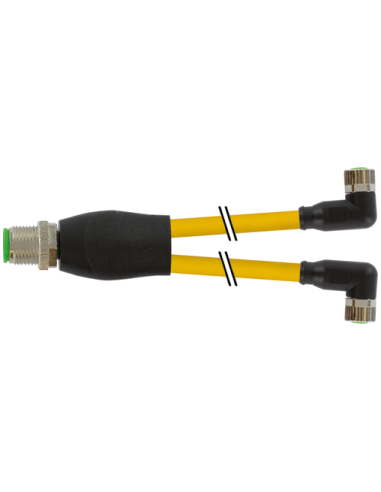

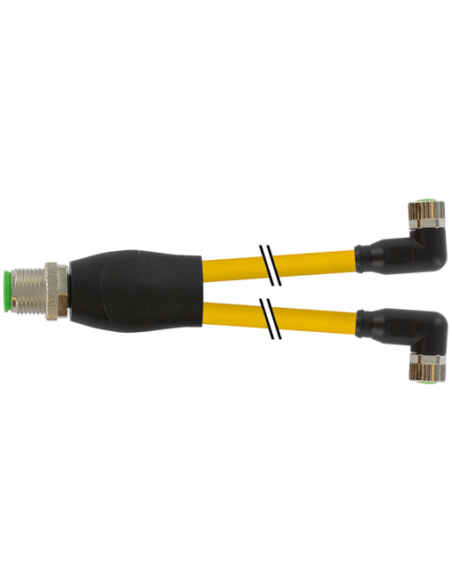

Konektor-trójnik M12 męski prosty - 2xM8 męski kątowy 7000-40841-0300030 – Specjalistyczne rozwiązanie do automatyki
Konektor-trójnik M12 męski prosty – 2xM8 męski kątowy o kodzie 7000-40841-0300030 to zaawansowany rozdzielacz typu Y, przeznaczony do niezawodnych połączeń w instalacjach automatyki przemysłowej, systemach maszynowych oraz aplikacjach z czujnikami i siłownikami. Zapewnia pewny rozdział sygnałów i zasilania w warunkach przemysłowych.
Budowa i solidność — konektor M12 do zastosowań automatyki
Konektor wykonany jest z wysokiej jakości tworzywa sztucznego, odpornego na działanie olejów i czynników chemicznych. Obudowa typu PUR zapewnia doskonałą odporność na ścieranie oraz promieniowanie UV, co umożliwia montaż w środowiskach agresywnych. Produkt wyposażony jest w metalową, niklowaną blokadę oraz niezawodne uszczelnienie typu FKM, zapewniające szczelność klasy IP67 przy prawidłowym montażu.
Praktyczne złącze Y: M12 na 2xM8 – Rozdzielacz sygnałów i zasilania
Konektor trójnikowy M12 umożliwia szybkie i bezpieczne rozdzielenie sygnału lub zasilania z jednego wejścia M12 (prostego) na dwa wyjścia M8 (kątowe 90°). Takie rozwiązanie pozwala na efektywne grupowanie sygnałów w szafach sterowniczych, maszynach i liniach produkcyjnych, redukując ilość przewodów i oszczędzając miejsce.
- M12 męski, prosty (4 piny), kodowanie A – typowe połączenie do czujników i elementów wykonawczych w przemyśle.
- 2x M8 męski, kątowy (3 piny), kodowanie A – wygodny montaż nawet w trudno dostępnych miejscach.
- Długość przewodu 0,3 m – optymalna do krótkich połączeń i rozgałęzień.
Kluczowe cechy i zalety konektora trójnikowego M12/M8
- Odporność na trudne warunki przemysłowe – szeroki zakres temperatur pracy od -25°C do +85°C.
- Wytrzymałość mechaniczna i chemiczna – powłoka przewodów z PUR, pozłacane styki, szczelność IP67, zabezpieczenie przeciwwstrząsowe.
- Bezhalogenowy, bezsilikonowy, bezołowiowy – zgodność z wymogami środowiskowymi i bezpieczeństwem pracy.
- Możliwość stosowania w ruchomych aplikacjach (giętkie przewody, wysoka odporność na skręcanie i cykle zgięcia).
- Szybki i intuicyjny montaż dzięki śrubom radełkowanym oraz przyjaznej konstrukcji złącz.
- Zgodność z normami: DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).
Typowe zastosowania konektora-trójnika M12 – 2xM8
- Automatyka przemysłowa – rozgałęzianie sygnałów czujników, siłowników, zaworów i innych komponentów linii produkcyjnych.
- Maszyny i urządzenia specjalistyczne – szybkie i pewne łączenie układów pomiarowych i sterowniczych.
- Linie transportowe – scentralizowane przewodowanie sygnałów i zasilania.
- Robotyka, systemy rozdziału sygnału – integracja różnych urządzeń na jednym przewodzie.
Konektor trójnikowy M12 męski prosty – 2xM8 męski kątowy 7000-40841-0300030 to niezawodny element instalacyjny, zwiększający efektywność i porządek w szafach automatyki i maszynach. Jego uniwersalność, trwałość oraz prostota montażu sprawiają, że jest chętnie wybierany do profesjonalnych zastosowań przemysłowych.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
