Xtreme - Outdoor
Rozdzielacz Y
Męski prosty – żeński proste
6...230 V AC/DC
bez komponentów
Kompatybilne z:
Amphenol AT06-2S lub Deutsch DT06-2S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |

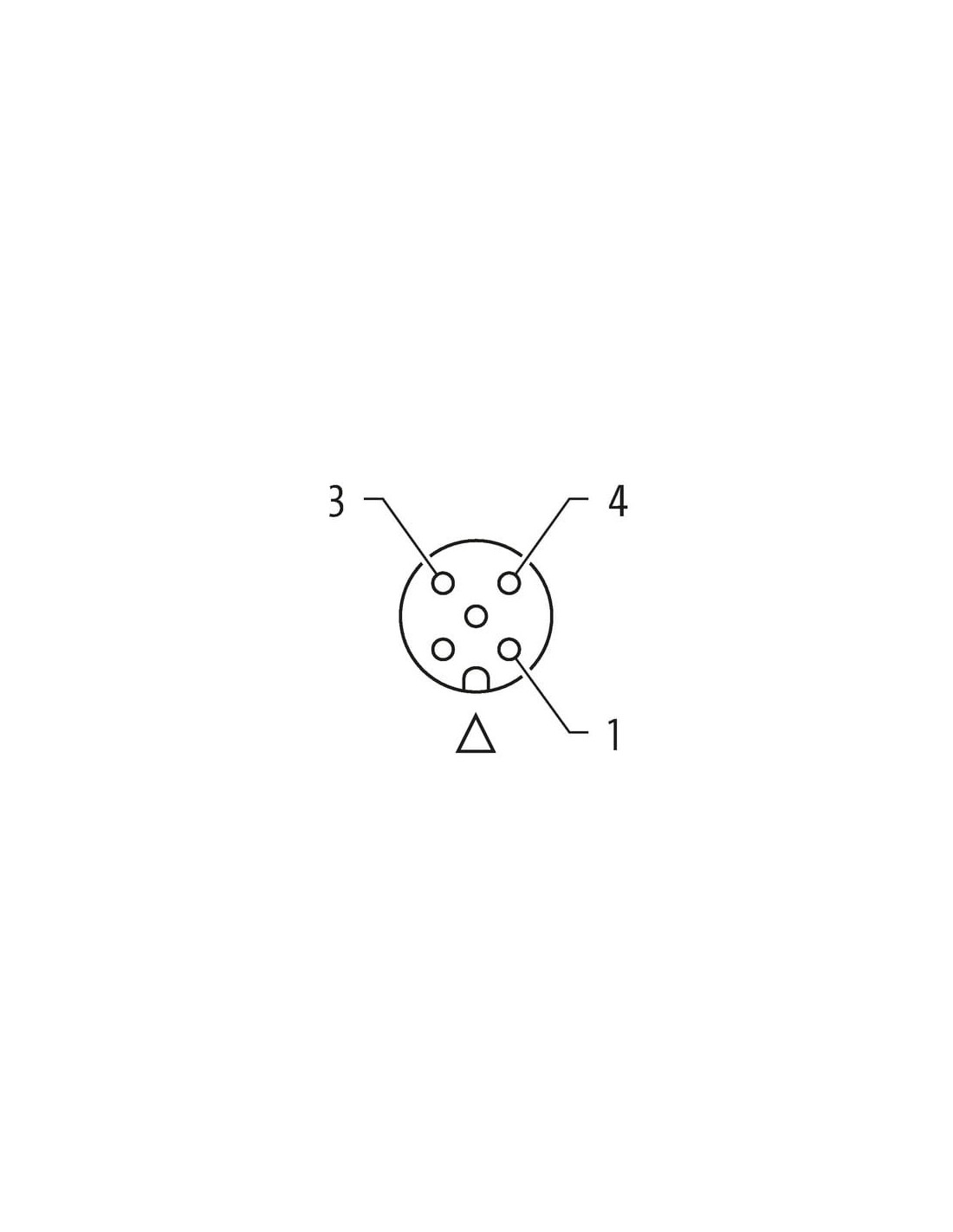

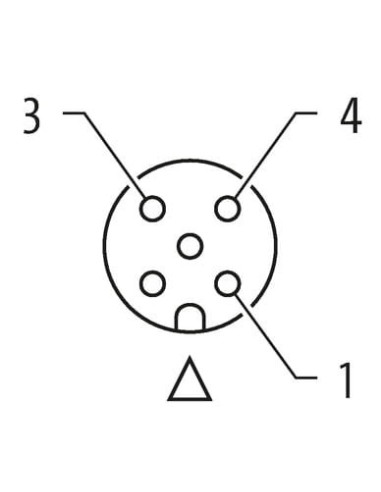

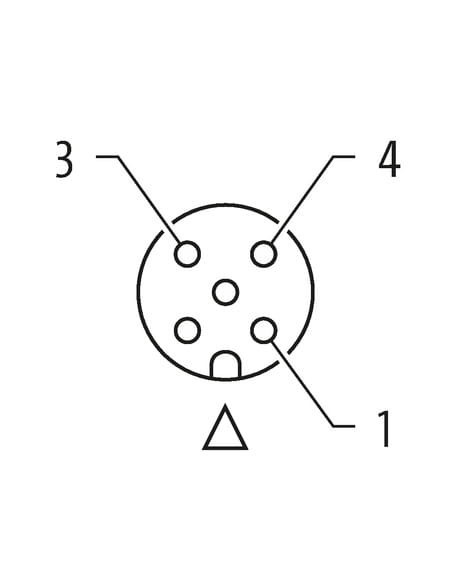

| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

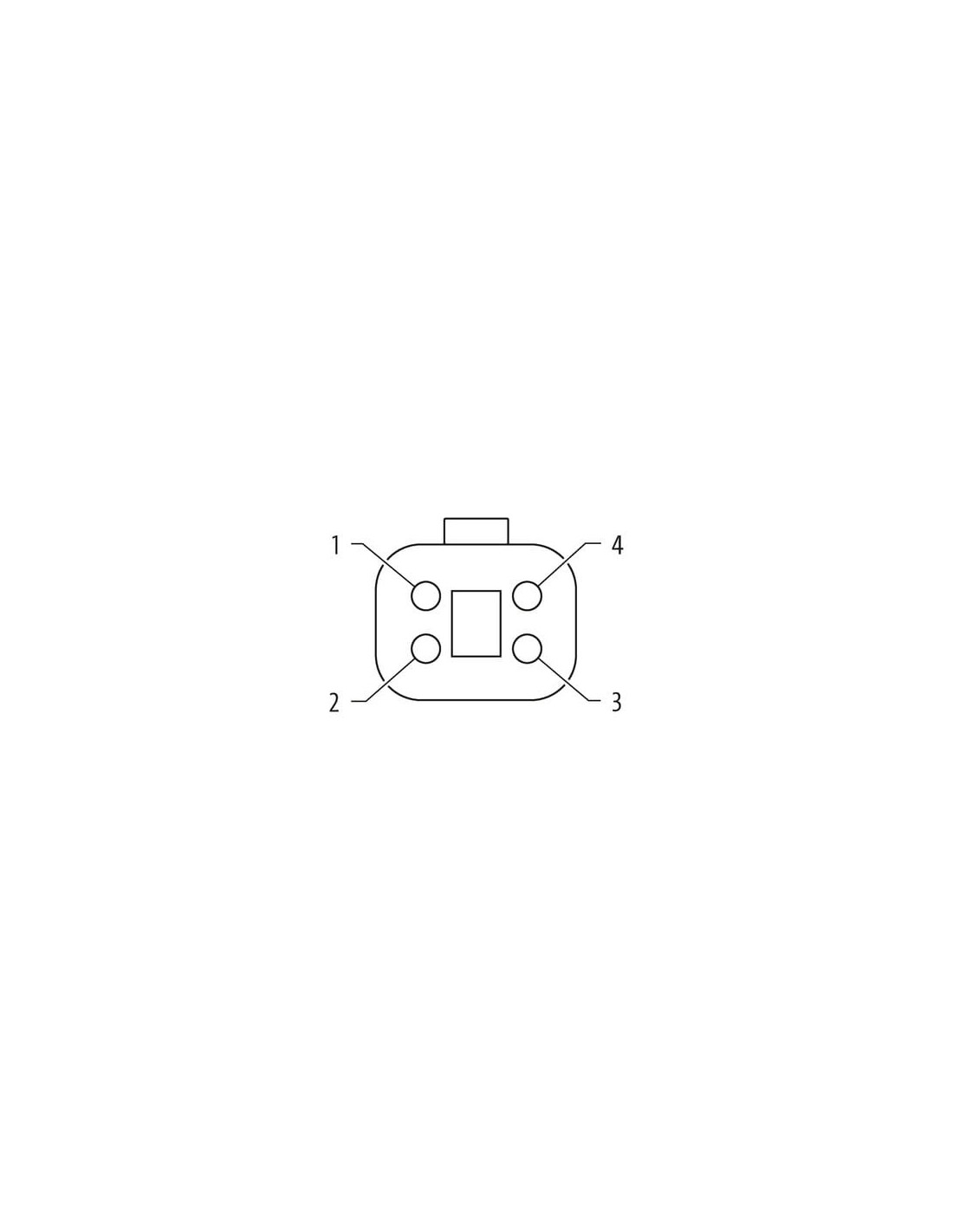

| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

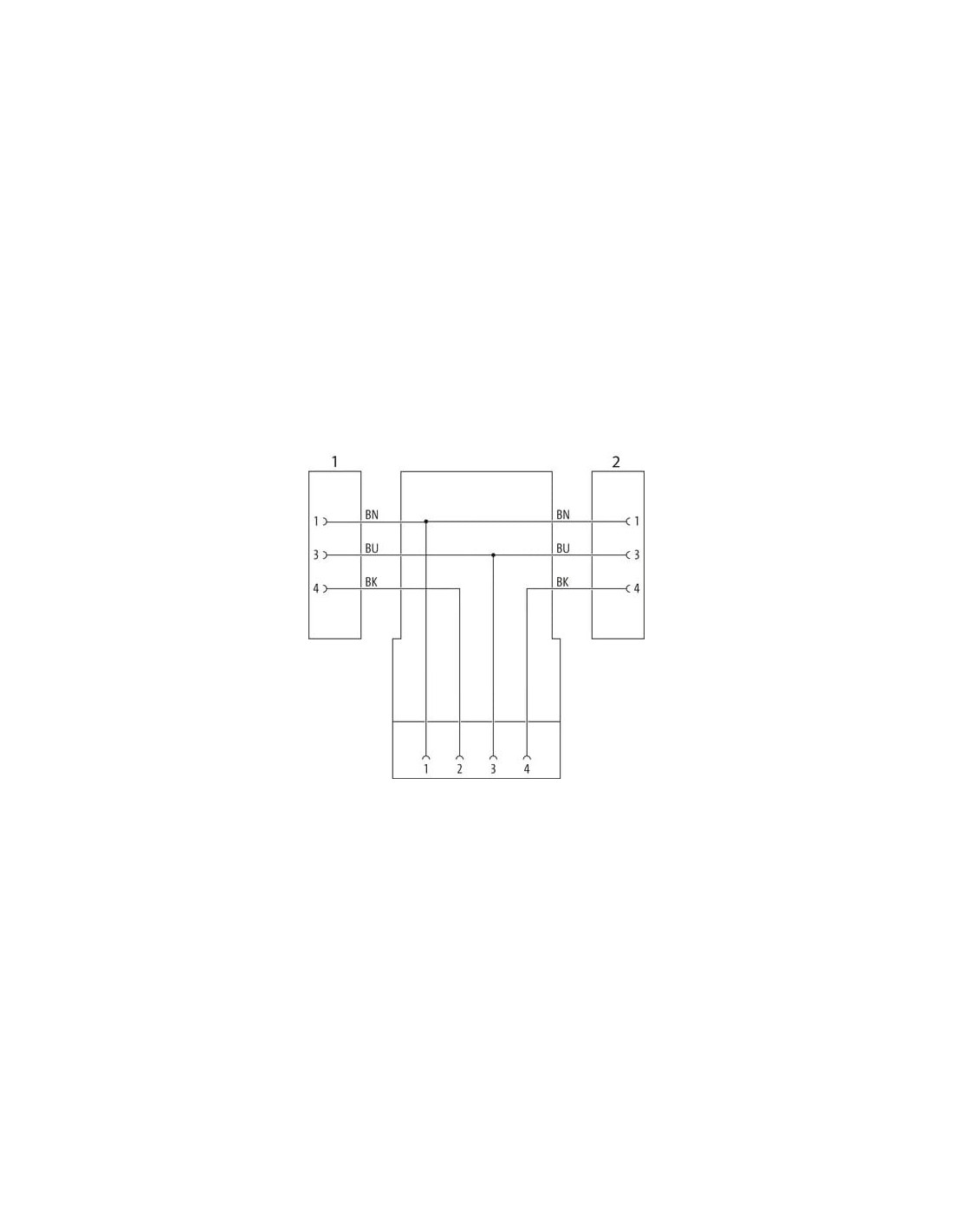

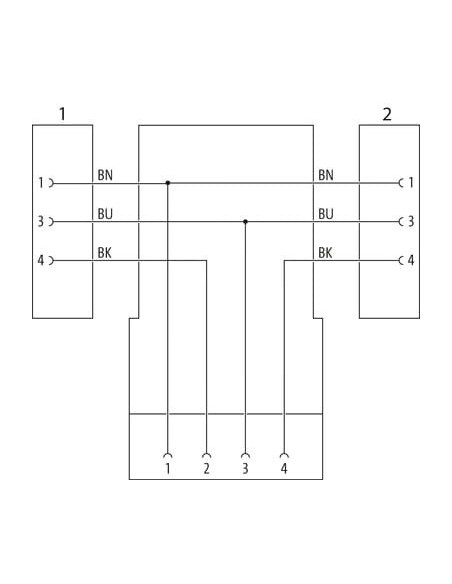

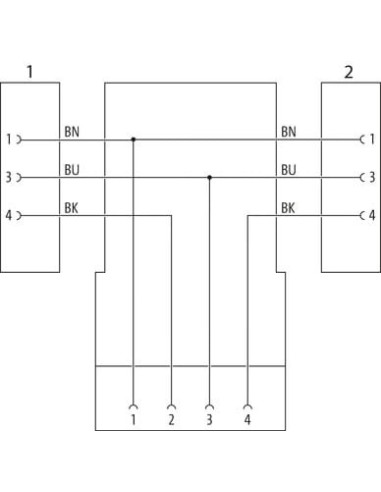

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 428 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 47,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

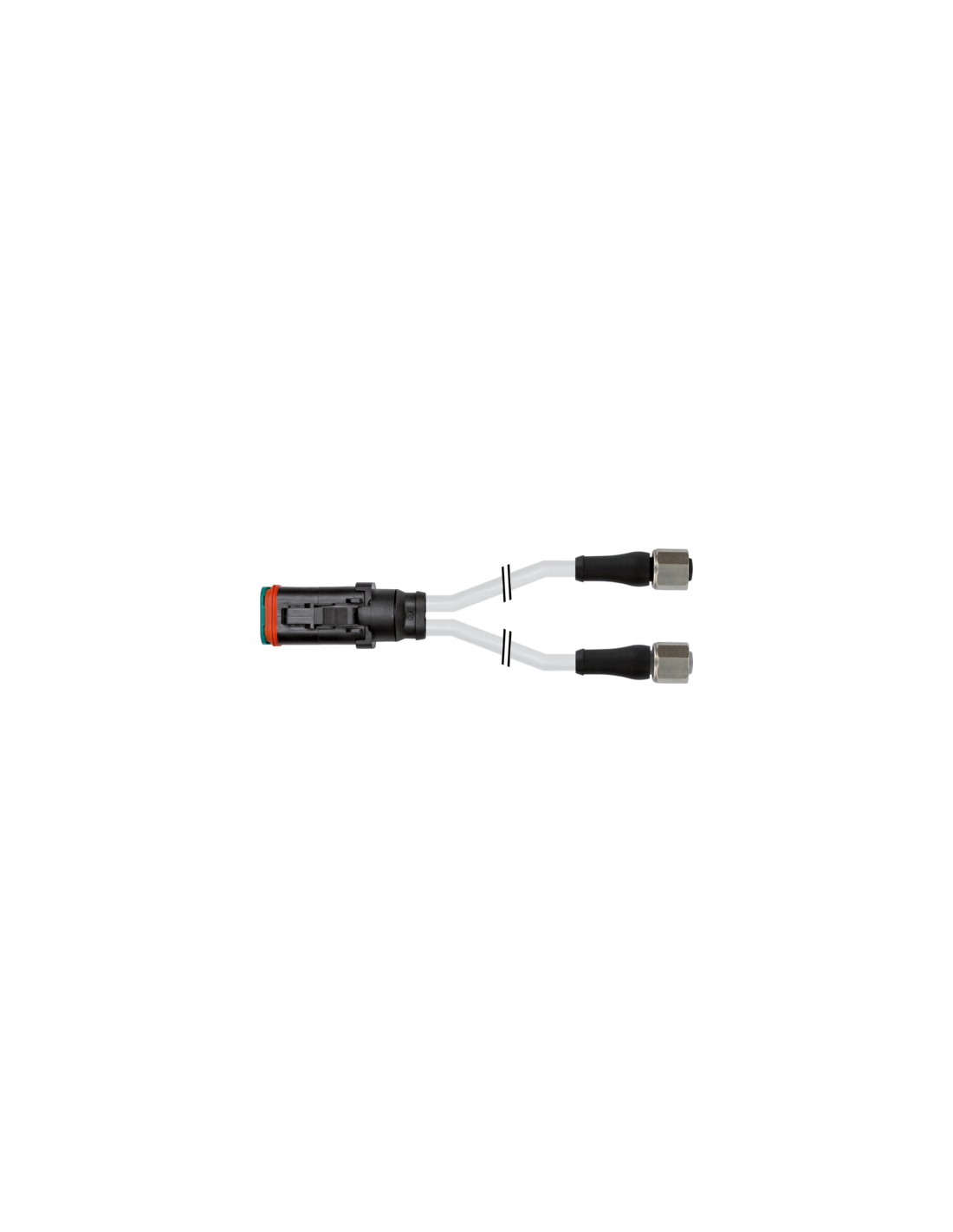

Korek zaworowy MDCY06-4s / 2x M12 żeński 0° Xtreme 7972-77561-4280500 – specjalistyczny rozdzielacz Y do wymagających aplikacji
Korek zaworowy MDCY06-4s / 2x M12 żeński 0° Xtreme o kodzie produktu 7972-77561-4280500 to wysokiej klasy rozwiązanie dla profesjonalnych aplikacji przemysłowych i automatyki. Wyposażony w rozdzielacz typu Y oraz dwa wyjścia M12 (żeńskie), gwarantuje niezawodne połączenie oraz przesył sygnału i zasilania nawet w najtrudniejszych warunkach środowiskowych.
Złącze Y – wszechstronność i bezpieczeństwo połączeń
Rozdzielacz Y umożliwia jednoczesne podłączenie dwóch urządzeń do jednej linii zasilającej lub sygnałowej. To rozwiązanie znajduje zastosowanie wszędzie tam, gdzie priorytetem jest szybki i bezproblemowy montaż oraz redukcja liczby kabli w instalacji. Uniwersalne złącza, kompatybilne z Amphenol AT06-2S oraz Deutsch DT06-2S, ułatwiają integrację z wieloma popularnymi systemami przemysłowymi.
Odporność na czynniki zewnętrzne – trwałość i niezawodność
Obudowa wykonana z odpornego chemicznie tworzywa sztucznego chroni przed agresywnymi mediami, olejami i innymi czynnikami, które mogą występować w takich miejscach jak linie produkcyjne, warsztaty czy środowisko zewnętrzne.
- Stopień ochrony IP65, IP66K oraz IP68 – produkt przystosowany do intensywnych warunków zewnętrznych i miejsc o wysokiej wilgotności.
- Wysokiej klasy uszczelnienia silikonowe oraz elementy ze stali nierdzewnej 1.4305 (V4A).
- Kabel z powłoką PUR, odporny na zginanie, ścieranie, działanie olejów oraz promieniowanie UV.
Parametry elektryczne i mechaniczne – szeroki zakres zastosowań
Producent przewidział szeroki zakres napięć roboczych od 6 do 230 V AC/DC oraz wydajność prądową na poziomie 4A na styk. Pozwala to na stosowanie zarówno w zasilaniu, jak i przesyle sygnałów sterujących oraz automatycznych.
- Trójżyłowy kabel o długości 5 m (inne długości dostępne na zamówienie).
- Przewody miedziane klasy 6, skrętka 28×0,15 mm, przekrój 0,5 mm² – zapewniają niską rezystancję i wysoką niezawodność transmisji.
- Powłoka przewodu spełnia wymagania odporności na płomień zgodnie z IEC 60332-2-2 oraz UL 1581.
Zastosowania korka zaworowego MDCY06-4s / 2x M12
Korek zaworowy MDCY06-4s stworzony został z myślą o szerokim spektrum zastosowań, szczególnie tam, gdzie wymagana jest maksymalna niezawodność i odporność na warunki otoczenia:
- Automatyka przemysłowa i systemy sterowania
- Maszyny rolnicze, sprzęt budowlany
- Transport i pojazdy specjalistyczne, gdzie istotna jest odporność na wstrząsy i warunki zewnętrzne
- Systemy rozdziału sygnałów oraz zasilania czujników i zaworów
- Instalacje wymagające wysokiego stopnia ochrony IP oraz wytrzymałych połączeń kablowych
Nowoczesny design oraz solidność wykonania zapewniają niezawodność i łatwość montażu. Produkt spełnia normy DIN EN 61076-2-101 (M12) oraz wymagania wytrzymałościowe zgodnie z IEC 60664-1. Zabezpieczenie przeciwwstrząsowe, blokada zatrzaskowa i możliwość mocowania przy użyciu opasek gwarantują wysokie bezpieczeństwo pracy.
Korek zaworowy MDCY06-4s / 2x M12 żeński 0° Xtreme to doskonały wybór dla profesjonalnych zastosowań przemysłowych, automatyki oraz systemów przeznaczonych do użytku zewnętrznego, wymagających niezawodnego oraz wytrzymałego połączenia kablowego, nawet w ekstremalnych warunkach. Sprawdź kompatybilność oraz odporność materiałową przed zastosowaniem w szczególnie agresywnych środowiskach.
