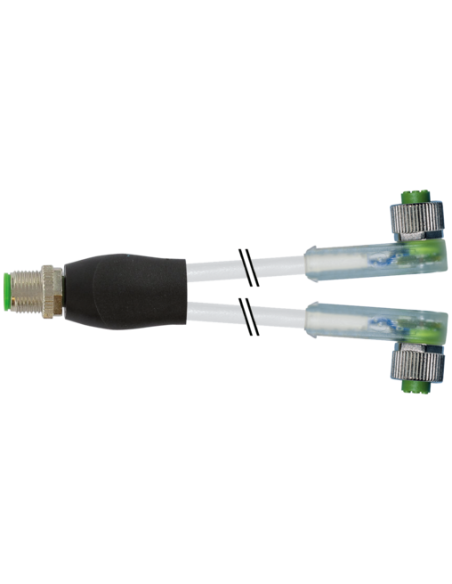

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°

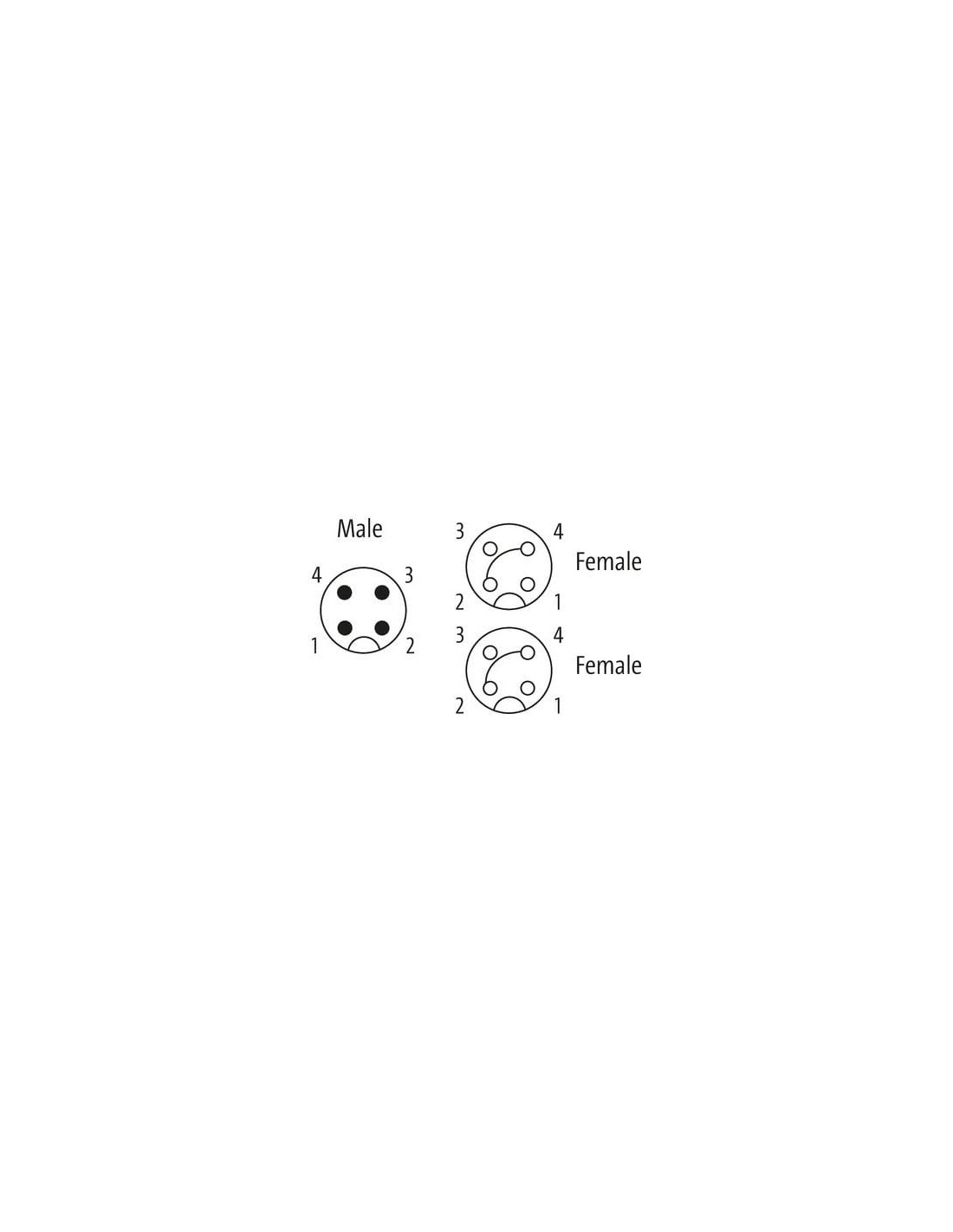

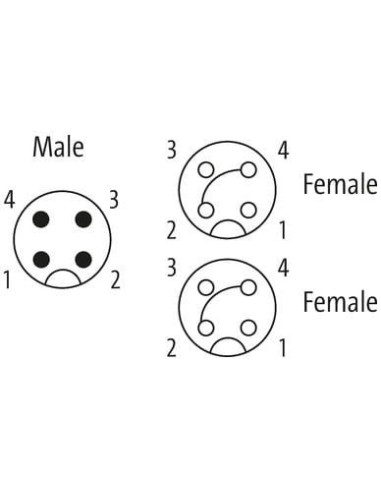

Kodowanie A

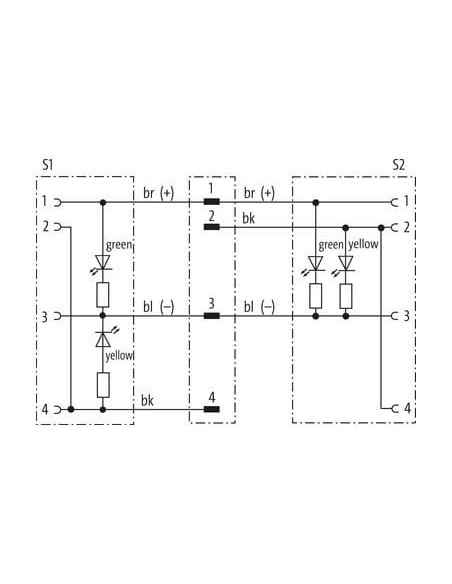

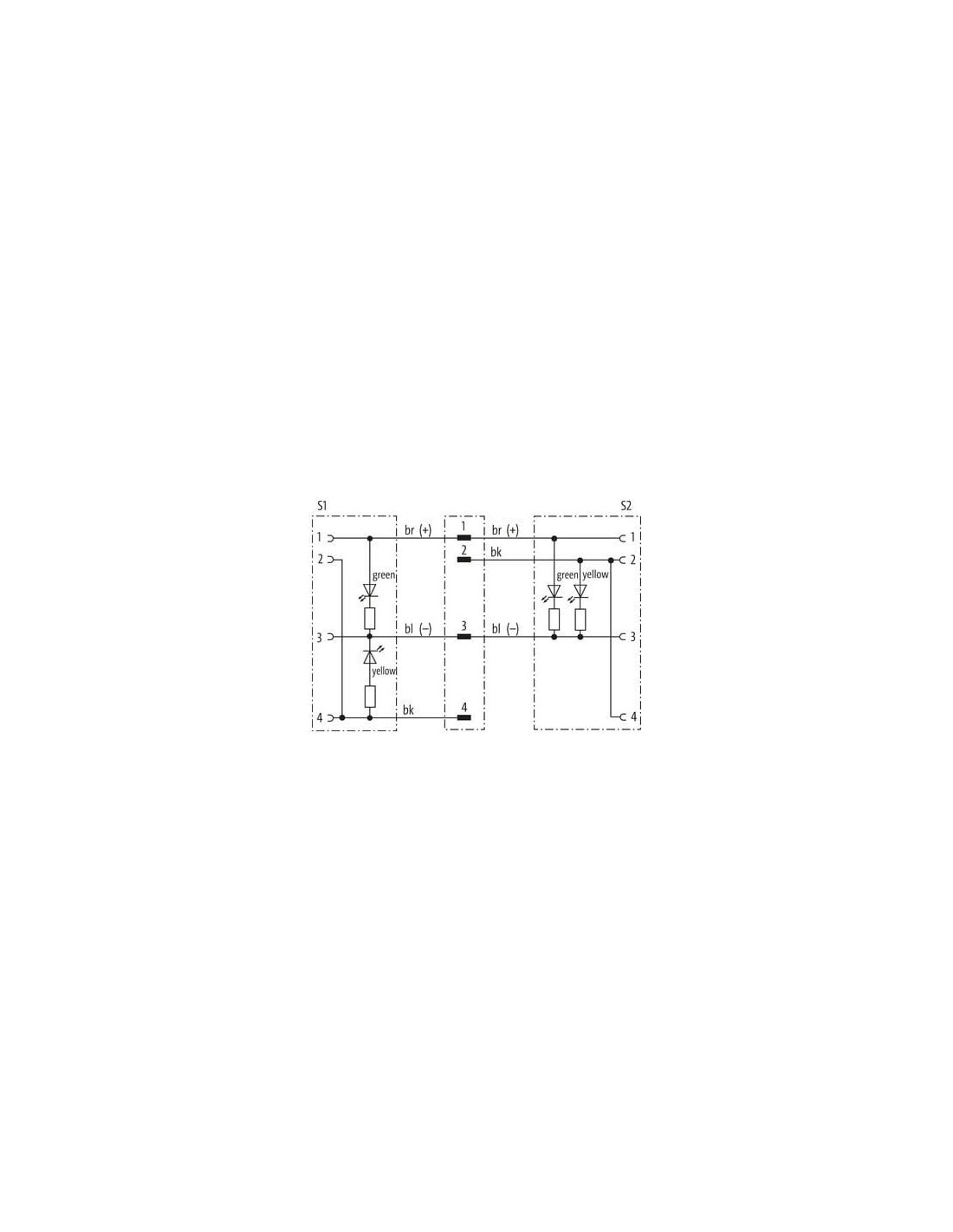

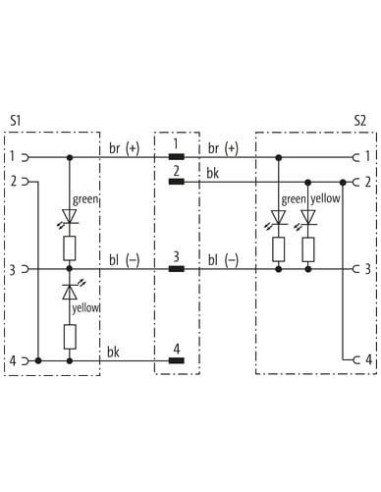

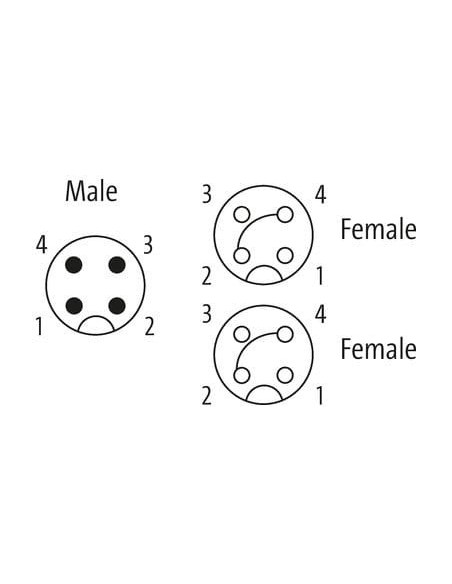

mostkowany
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M12 żeński 90° LED – profesjonalny rozdzielacz przemysłowy Murrelektronik
Rozdzielacz Y M12 / M12 żeński 90° LED (kod produktu: 7000-40801-2330200) to element wysokiej jakości, przeznaczony do profesjonalnych instalacji automatyki przemysłowej, gdzie konieczne jest rozgałęzienie sygnału lub zasilania na dwa niezależne odbiorniki. Rozdzielacz ten wyposażony jest w diody LED (zielone i żółte) sygnalizujące stan połączenia, co znacząco ułatwia diagnostykę układu.
Konstrukcja i budowa – solidność oraz odporność na warunki przemysłowe
Wytrzymała konstrukcja z tworzywa sztucznego zapewnia odporność na chemikalia oraz oleje, dzięki czemu rozdzielacz sprawdza się nawet w wymagającym środowisku produkcyjnym. Złącza M12, zarówno męskie (proste), jak i żeńskie (kątowe 90°), gwarantują pewne i trwałe połączenia oraz uniwersalność w zastosowaniach przemysłowych.
- Stopień ochrony IP65, IP66K, IP67 – znakomite zabezpieczenie przed pyłem i wodą
- Wykończenie styków pozłacane – zapewnia niezawodność kontaktu i trwałość
- Kodowanie A – zgodność z popularnymi systemami automatyki
- Obudowa z PUR oraz materiały zgodne z normą DIN EN 61076-2-101 (M12)
- Zabezpieczenie przeciwwstrząsowe – gwarantuje stabilność w instalacjach maszynowych
Zastosowanie rozdzielacza Y M12 / M12 – szerokie możliwości integracji
Rozdzielacz Y M12 znajduje zastosowanie w wielu branżach automatyki przemysłowej, maszyn i urządzeń produkcyjnych, systemów transportowych, robotyki oraz wszędzie tam, gdzie istotne jest szybkie, bezpieczne i jednoczesne połączenie dwóch odbiorników do jednego źródła zasilania lub sygnału.
- Integracja czujników i elementów wykonawczych w układach automatyki
- Rozgałęzianie zasilania 24 V DC – możliwość pracy w zakresie 18-30 V DC
- Szybka diagnostyka – dzięki obecności diod LED informujących o stanie linii
- Pewne i trwałe połączenia w środowisku zagrożonym drganiami i pyłami
- Możliwość użycia w ruchomych instalacjach dzięki elastyczności przewodów i wytrzymałości na wielokrotne zginanie
Funkcjonalność i bezpieczeństwo połączeń – M12 4-pin z LED
Rozdzielacz Y M12 to rozwiązanie gwarantujące skuteczne i trwałe rozdzielenie sygnału w każdych warunkach. Mostkowanie pinów oraz sygnalizacja LED umożliwiają łatwą obsługę oraz szybkie wykrywanie nieprawidłowości. Połączenia są odporne na przypadkowe rozłączenia, a system mocowania zapewnia pewny montaż zarówno w stałych, jak i ruchomych aplikacjach.
Dlaczego warto wybrać rozdzielacz Y M12 / M12 żeński 90° LED?
- Kompaktowa budowa – umożliwia instalację w miejscach o ograniczonej przestrzeni
- Łatwa instalacja oraz szybkie podłączenie dzięki standardowym złączom M12
- Wysoka odporność mechaniczna, chemiczna i temperaturowa (zakres pracy -25°C do 85°C)
- Czytelna sygnalizacja stanu połączeń dzięki wskaźnikom LED
- Certyfikaty cURus – gwarancja jakości i bezpieczeństwa
Rozdzielacz Y M12 / M12 żeński 90° LED to pewność, trwałość oraz uniwersalność montażu w nowoczesnych systemach automatyki i przemysłu. Zapewnia sprawną dystrybucję sygnałów i zasilania przy profesjonalnych wymaganiach dotyczących szczelności i bezpieczeństwa połączeń.
