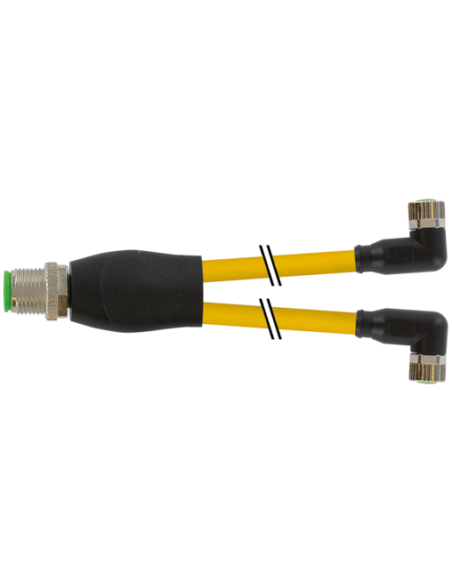

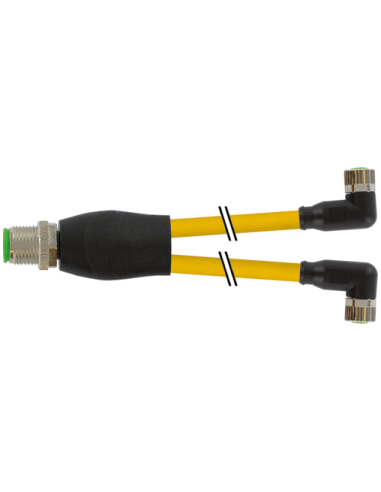

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 010 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 żeński 90° – specjalistyczny rozgałęźnik kablowy do automatyki
Rozdzielacz Y M12 / M8 żeński 90° (Kod: 7000-40841-0100060) to wysokiej jakości element łączeniowy dedykowany do zastosowań przemysłowych i automatyki, gdzie wymagane jest solidne i niezawodne połączenie wielu urządzeń w jednej instalacji. Produkt ten umożliwia szybkie i wygodne rozdzielenie sygnału lub zasilania pomiędzy dwa urządzenia, wykorzystując wytrzymałe złącza przemysłowe M12 i M8.
Zastosowania rozdzielacza Y M12/M8 – wszechstronne wykorzystanie w przemyśle
Rozdzielacz typu Y znajduje zastosowanie w szerokiej gamie instalacji przemysłowych, szczególnie tam, gdzie kluczowa jest szybka rozbudowa sieci czujników, siłowników, urządzeń wykonawczych czy elementów systemów automatyki. Złącza tego typu wykorzystywane są między innymi w:
- systemach automatyki przemysłowej
- maszynach produkcyjnych i pakujących
- systemach transportu i logistyki
- instalacjach robotycznych
- systemach monitoringu i sterowania procesami
Nowoczesna konstrukcja pozwala na łatwą integrację z istniejącą infrastrukturą przewodową, a wysokie parametry odporności na czynniki zewnętrzne umożliwiają stosowanie rozdzielacza nawet w trudnych warunkach przemysłowych.
Zalety rozdzielacza Y M12 / M8 – wytrzymałość i bezpieczeństwo połączeń
- Wysoki stopień ochrony IP67 – zapewnia pełną ochronę przed pyłem oraz wnikaniem wody, gwarantując trwałość połączeń nawet w niekorzystnych warunkach środowiskowych.
- Uniwersalne zastosowanie – dzięki złączom M12 i M8 rozdzielacz może współpracować z wieloma typami czujników, siłowników oraz urządzeń automatyki.
- Narożne gniazda 90° – optymalne rozwiązanie w miejscach o ograniczonej przestrzeni, wymagających montażu pod kątem.
- Wytrzymałość mechaniczna – obudowa wykonana z wysokiej jakości tworzywa PUR oraz osłony z niklowanym wykończeniem i cynkowym odlewem ciśnieniowym.
- Bezpieczeństwo elektryczne – pozłacane styki i solidna izolacja gwarantują stabilną transmisję sygnałów i zasilania.
- Odporność chemiczna i termiczna – odporność na agresywne media, oleje oraz szeroki zakres temperatur pracy (-25°C do +85°C) sprawiają, że jest to rozwiązanie długowieczne i niezawodne.
Typowe cechy konstrukcyjne i wykonania rozdzielacza kablowego Y M12/M8
- Długość kabla: 0,6 m
- Liczba biegunów: 4 (M12), 3 (M8)
- Materiał przewodu: PVC, bezołowiowy, odporny na oleje i chemikalia
- Złącza: męski prosty M12, żeńskie kątowe M8 (90°)
- Kodowanie A – gwarancja prawidłowego połączenia
- Maksymalne napięcie robocze: do 60 V DC / 50 V AC
- Prąd maksymalny: do 4 A na styk
- Standardy: funkcjonuje zgodnie z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8)
Możliwości montażu i dodatkowe wskazówki instalacyjne
Rozdzielacz Y M12/M8 wyposażono w system łatwego montażu „włożone – przykręcone”, co umożliwia szybkie, bezpieczne i odporne na wstrząsy połączenie instalacji. Dzięki elastyczności mechanicznej oraz odpowiedniemu promieniowi gięcia kabli (zgodnie z wytycznymi), możliwa jest integracja w nawet bardzo ciasnych lub mobilnych aplikacjach.
Podczas instalacji należy pamiętać o ochronie przewodów przed obciążeniami mechanicznymi oraz właściwym prowadzeniu kabli, aby nie naruszyć klasy ochrony IP.
Podsumowanie – Rozdzielacz Y M12/M8 w nowoczesnej automatyce
Rozdzielacz Y M12 / M8 żeński 90° to wysoce funkcjonalne rozwiązanie do niezawodnego łączenia i rozdzielania sygnałów oraz zasilania w środowiskach przemysłowych. Wytrzymałość na czynniki zewnętrzne, łatwość montażu oraz uniwersalność zastosowań czynią ten typ rozdzielacza jednym z najpopularniejszych produktów w branży automatyki i robotyki.
