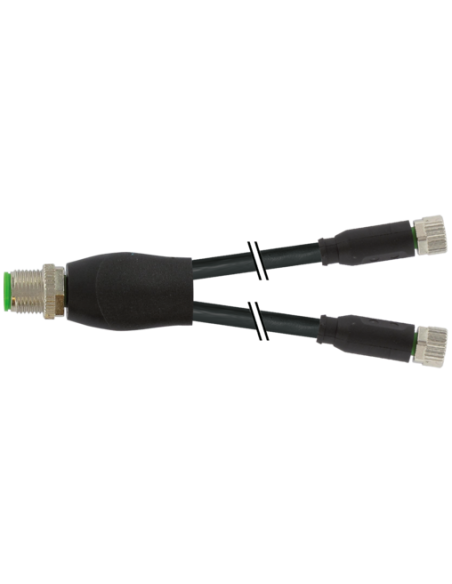

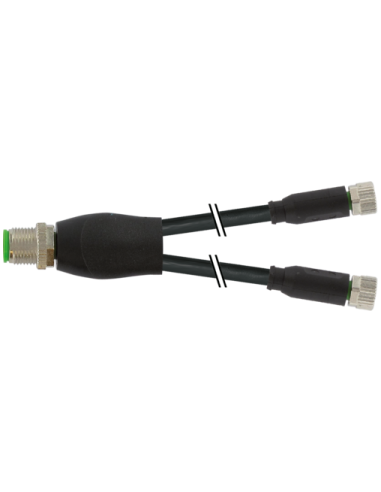

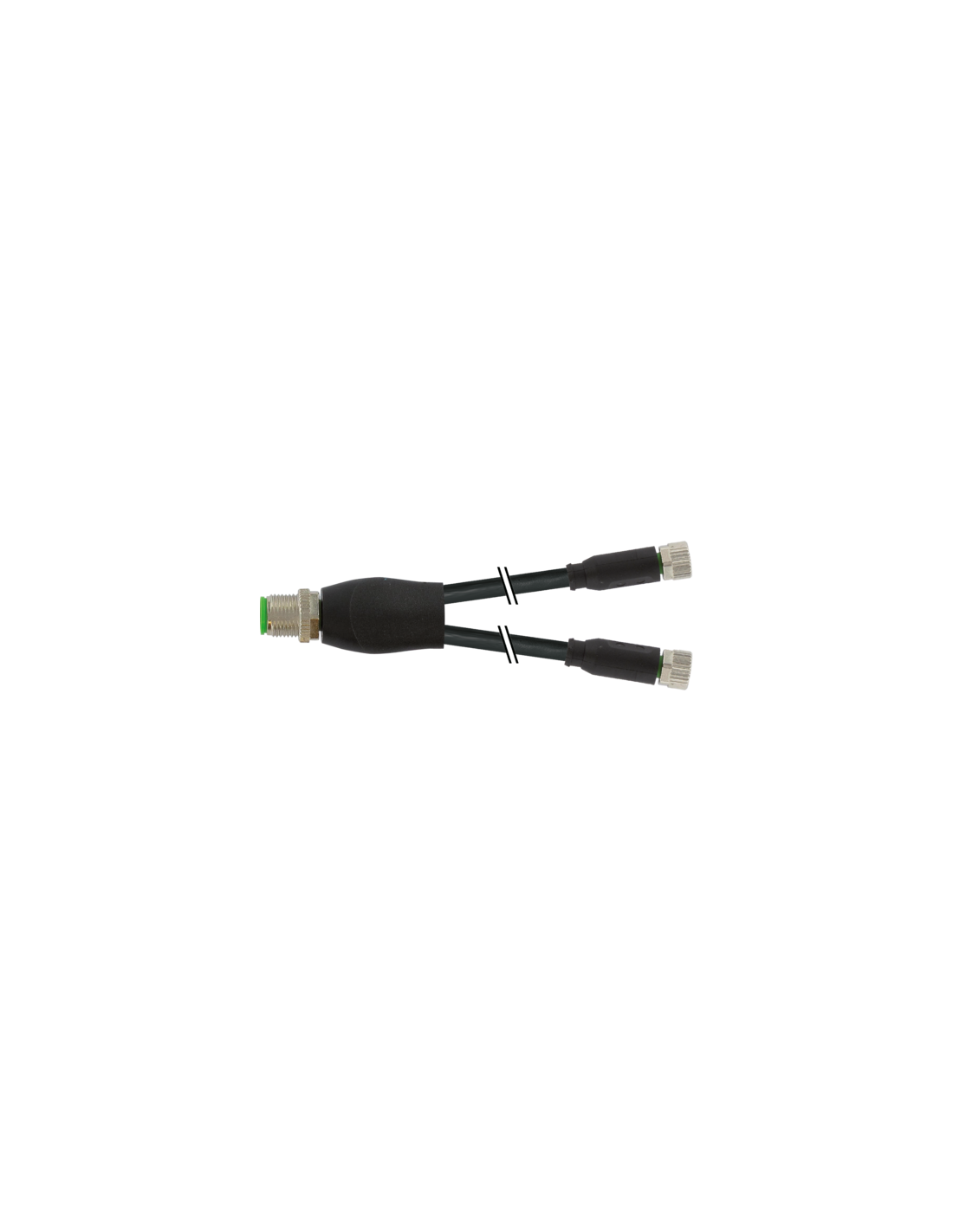

Rozdzielacz typu Y M12 – M8, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 650 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 / M8 żeński prosty 7000-40821-6500060 – niezawodne połączenia w automatyce przemysłowej
Rozdzielacz Y M12 / M8 o długości kabla 0,6 m to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, oferujący uniwersalne możliwości rozdziału sygnałów i zasilania. Wersja z kodowaniem A oraz 4-pinowym (M12) i 3-pinowym (M8) umożliwia bezpieczne i stabilne podłączenie urządzeń automatyki, czujników oraz elementów wykonawczych.
Zastosowania rozdzielacza Y z gniazdami M12 i M8
Rozdzielacz typu Y M12/M8 znajduje zastosowanie w układach automatyki, maszynach produkcyjnych, liniach montażowych oraz w rozbudowanych systemach sterowania. Dzięki swojej budowie pozwala na szybkie i bezpieczne rozgałęzienie sygnału lub zasilania do dwóch niezależnych odbiorników, co jest szczególnie przydatne w aplikacjach wymagających elastyczności i modularności.
- Automatyzacja przemysłowa – szybkie podłączanie czujników i elementów wykonawczych w maszynach.
- Systemy bezpieczeństwa – bezpieczna transmisja sygnałów w środowiskach o podwyższonej wilgotności lub w obecności olejów i środków chemicznych.
- Linie produkcyjne – ułatwienie rozdziału sygnałów z jednego źródła do kilku odbiorników.
- Centra logistyczne i magazyny automatyczne – szybka implementacja i serwis połączeń.
Najważniejsze cechy i zalety rozdzielacza Y M12 / M8
- Wysoka wytrzymałość mechaniczna – korpus wykonany z odlewu cynkowego oraz obudowa z odpornego tworzywa PUR zapewniają długą żywotność nawet w trudnych warunkach przemysłowych.
- Odporność na czynniki zewnętrzne – wysoka odporność na odpryski spawalnicze, oleje oraz chemikalia (zalecana weryfikacja pod kątem specyficznych mediów).
- Pozłacane styki – zapewniają niski opór przejścia i wysoką niezawodność transmisji sygnałów.
- Wysoki stopień ochrony IP65, IP66K, IP67 – możliwość stosowania w środowiskach o dużym zapyleniu oraz wilgotności.
- Szybka instalacja – prosty montaż przez wkładanie i przykręcanie, co minimalizuje czas podłączenia.
- Bezpieczne i trwałe połączenie – dzięki zastosowaniu powłoki Safe-Cover oraz uszczelce FKM.
- Odpowiedni do pracy pod napięciem AC do 50 V oraz DC do 60 V, prąd znamionowy do 4 A na styk.
- Przewód PUR o podwyższonej odporności mechanicznej i chemicznej, zoptymalizowany pod kątem intensywnej eksploatacji.
Budowa i kompatybilność rozdzielacza Y
Rozdzielacz Y M12/M8 posiada złącze M12 x 1 (4 piny – zgodne z normą DIN EN 61076-2-101) oraz dwa gniazda M8 x 1 (3 piny – zgodne z DIN EN 61076-2-114). Przewody zakończone są prostymi wtykami, z gwintem umożliwiającym łatwe i pewne przykręcenie w warunkach przemysłowych.
- Kolor izolacji kabla: czarny
- Typ przewodu: odporny na UV, oleje, bez halogenów i silikonu
- Bardzo elastyczny – przewód nadaje się do zastosowań, w których wymagane są częste ruchy oraz gięcia.
- Możliwość użytkowania w temperaturach od -25°C do 85°C, natomiast przewód wytrzymuje od -40°C do 90°C przy pracy stałej.
Bezpieczeństwo montażu i eksploatacji
- Odporny na drgania i wstrząsy – rekomendowany do instalacji na maszynach o dużych wibracjach.
- Możliwość dodatkowego zabezpieczenia mechanicznego przewodów przy użyciu opasek zaciskowych w miejscach o dużym natężeniu ruchu.
- Pozwala na zachowanie wysokiego stopnia ochrony IP nawet po wielokrotnym podłączaniu i odłączaniu elementów.
Gdzie zastosować rozdzielacz Y M12 / M8?
Rozdzielacz Y M12 / M8 jest dedykowany do automatyki przemysłowej, produkcji maszyn, systemów transportowych, robotyki oraz techniki pomiarowej. Umożliwia szybkie i bezproblemowe rozdzielanie sygnałów, co redukuje liczbę potrzebnych połączeń i ułatwia rozbudowę instalacji.
Produkt spełnia wysokie standardy bezpieczeństwa i kompatybilności, a jego uniwersalność pozwala na wdrożenie zarówno w nowych, jak i modernizowanych systemach automatyki.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
