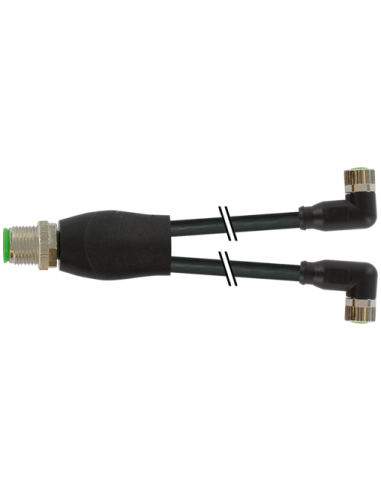

Rozdzielacz typu Y M12 – M8, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 650 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

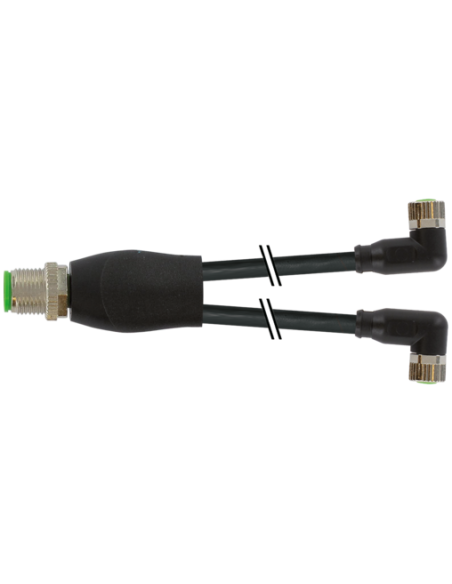

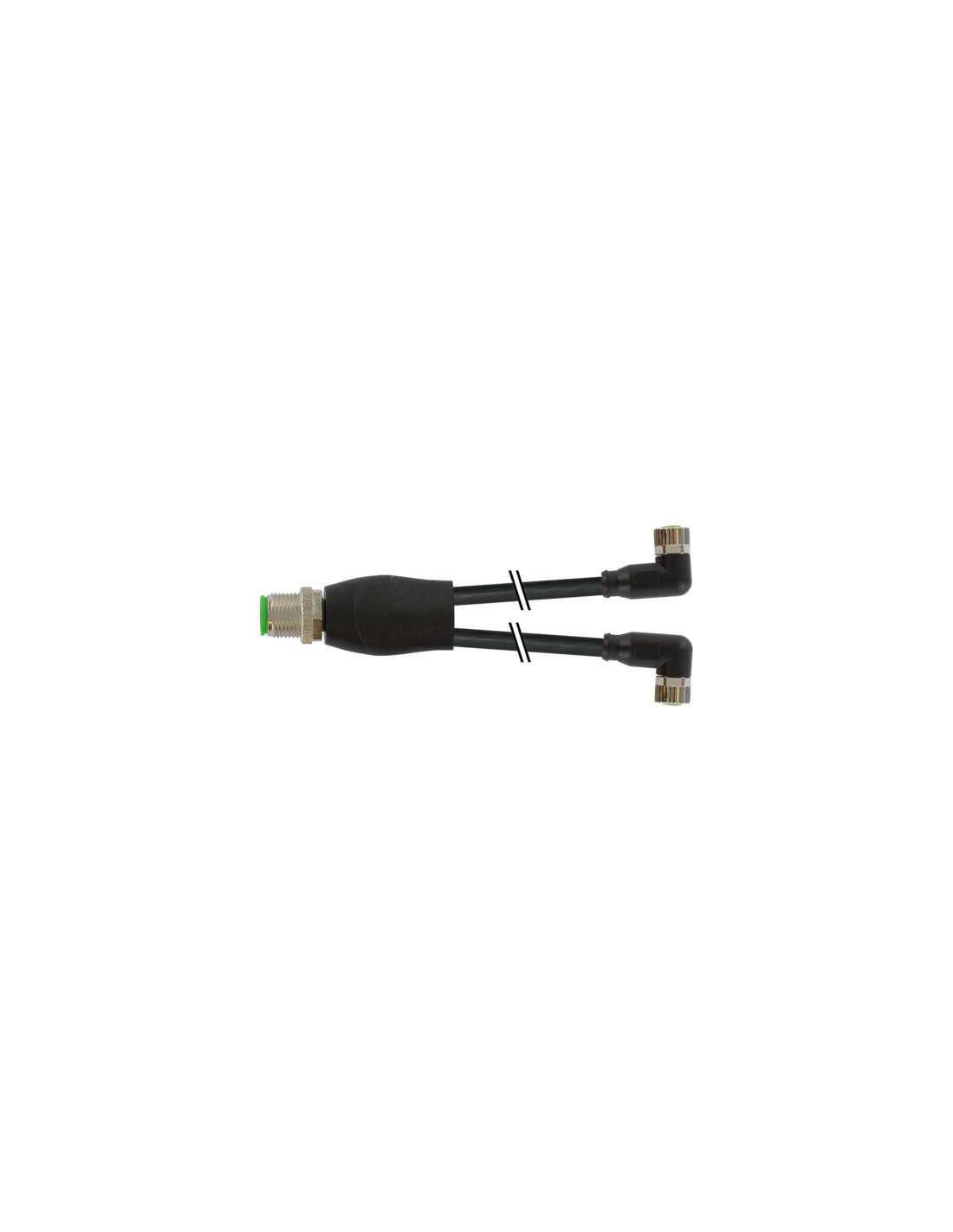

Konektor M12 trójnik z kątowym konektorem M8 – profesjonalne rozwiązanie do automatyki
Konektor M12 trójnik – kątowy konektor M8 żeński o kodzie produktu 7000-40841-6500030 to niezawodny i wytrzymały element łączeniowy, stworzony z myślą o zastosowaniach przemysłowych, które wymagają wysokiej trwałości, szczelności oraz odporności chemicznej. Dzięki konstrukcji typu Y oraz zastosowaniu złączy M12 (4-pin) i M8 (3-pin) produkt umożliwia swobodne rozdzielanie sygnałów i zasilania w skomplikowanych instalacjach automatyki.
Zalety konektora M12 trójnik – kątowy konektor M8
- Bezpieczne połączenie – wysoki stopień ochrony IP67 zapewnia szczelność przy odpowiednim montażu (włożenie i dokręcenie).
- Odporność na trudne warunki – obudowa z tworzywa PUR oraz cynkowy odlew ciśnieniowy charakteryzują się odpornością na czynniki chemiczne, oleje i odpryski spawalnicze.
- Niezawodność transmisji – pozłacane styki i miedziane przewody gwarantują stabilność przesyłu sygnału oraz długą żywotność.
- Kompaktowa konstrukcja trójnika – niewielkie rozmiary oraz kątowe wyjścia pozwalają na integrację w ograniczonej przestrzeni, typowej dla rozdzielni, szaf sterowniczych i maszyn.
- Elastyczność zastosowań – zgodność z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8) umożliwia bezproblemową integrację z urządzeniami automatyki przemysłowej różnych producentów.
Możliwości zastosowania konektora M12/M8
Konektor M12 trójnik – kątowy konektor M8 żeński doskonale sprawdzi się wszędzie tam, gdzie wymagane jest rozdzielenie sygnału lub zasilania z jednego kabla do dwóch odbiorników, np. w:
- Instalacjach czujników i elementów wykonawczych w maszynach przemysłowych oraz liniach produkcyjnych;
- Automatyce fabrycznej – systemach zasilania i komunikacji czujników, wskaźników, serwonapędów oraz urządzeń modułowych;
- Robotyce – kompaktowy rozmiar oraz odporność na wibracje i środki chemiczne umożliwiają montaż w ramionach robotów i manipulatorów;
- Budowie rozdzielnic i szaf sterowniczych – wygodne rozgałęzienie złącz pozwala na szybką organizację połączeń;
- Przemyśle spożywczym, chemicznym i motoryzacyjnym – wysoka odporność materiałowa umożliwia eksploatację w środowiskach agresywnych.
Charakterystyka budowy i przewodu
- Długość kabla: 0,3 m
- Przekrój żyły: 0,25 mm² (skrętka kl. 6, 32 druty o średnicy 0,1 mm z miedzi gołej)
- Materiał płaszcza i izolacji: PUR (poliuretan), PP (polipropylen)
- Kolory żył: czarny, niebieski
- Wytrzymałość mechaniczna: odporność na wielokrotne zginanie, cykle skręcania oraz promieniowanie UV i płomień
- Brak halogenów, ołowiu i silikonów – gwarancja bezpieczeństwa środowiskowego oraz łatwość utylizacji
Bezpieczeństwo, trwałość i standardy
Produkt odpowiada wysokim standardom bezpieczeństwa (certyfikaty cURus), odporności na przepięcia (1,5 kV) oraz posiada wysoką odporność na zanieczyszczenia (klasa 3). Wyposażony jest w powłokę Safe-Cover, która zabezpiecza złącze przed kurzem i wilgocią.
Podsumowanie
Konektor M12 trójnik – kątowy konektor M8 żeński 7000-40841-6500030 to produkt dedykowany profesjonalnym aplikacjom przemysłowym. Gwarantuje niezawodność i bezpieczeństwo połączeń w trudnych warunkach pracy, wszędzie tam, gdzie liczy się szczelność, odporność, a także szybki i wygodny montaż. Produkt zapewnia prostotę integracji oraz niezawodność użytkowania w automatyce przemysłowej i budowie maszyn.
