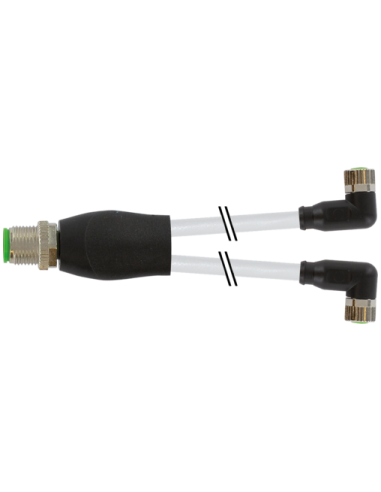

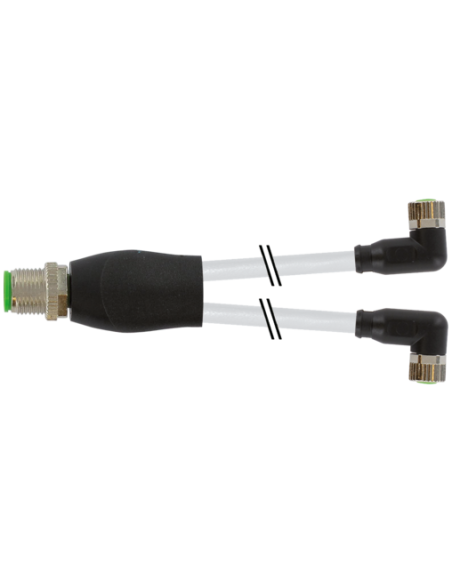

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 żeński 90° – uniwersalne rozwiązanie dla automatyki
Rozdzielacz Y M12/M8 żeński 90° o kodzie produktu 7000-40841-2100030 to praktyczne i niezawodne rozwiązanie dla profesjonalnych instalacji automatyki przemysłowej oraz systemów sterowania. Umożliwia sprawne rozdzielenie sygnału lub zasilania z jednego źródła na dwa oddzielne odbiorniki, gwarantując stabilność i bezpieczeństwo połączeń nawet w trudnych warunkach przemysłowych.
Opis konstrukcji i najważniejsze cechy rozdzielacza Y M12/M8
Rozdzielacz typu Y wyposażony jest w prosty wtyk męski M12 oraz dwa gniazda żeńskie M8 ustawione pod kątem 90°, co znacznie ułatwia montaż oraz oszczędza miejsce w szafach sterowniczych i na liniach produkcyjnych. Złącza posiadają kodowanie typu A, zapewniające odpowiednią orientację i bezpieczeństwo elektryczne połączeń.
- Wysoka odporność na warunki środowiskowe – stopień ochrony IP67 zapewnia szczelność oraz możliwość pracy w zapylonym i wilgotnym środowisku.
- Solidne wykonanie – obudowa z wytrzymałego tworzywa PUR, odporna na działanie olejów i środków chemicznych, z blokadą wykonaną z niklowanego cynku.
- Pozłacane styki – gwarantują niezawodność transmisji sygnałów oraz odporność na korozję.
- Zabezpieczenie przeciwwstrząsowe, co czyni produkt odpowiednim do stosowania w wymagających aplikacjach przemysłowych.
Typowe zastosowania rozdzielacza Y M12/M8
Rozdzielacz Y M12/M8 jest powszechnie wykorzystywany w aplikacjach automatyki przemysłowej, gdzie występuje potrzeba łączenia i rozgałęziania sygnałów. Najczęstsze zastosowania to:
- Maszyny produkcyjne i linie technologiczne
- Systemy czujników i siłowników
- Infrastruktura magazynowa
- Robotyka i systemy transportowe
- Instalacje oświetleniowe oraz sterowanie drogą cyfrową
Parametry mechaniczne i informacje montażowe
Kompaktowa budowa pozwala na zastosowanie w ograniczonych przestrzeniach instalacyjnych, a długość przewodu wynosząca 0,3 m umożliwia elastyczne prowadzenie połączeń. Konstrukcja jest odporna na drgania, a łatwość montażu (włożone, przykręcone, ochrona antywstrząsowa) sprawiają, że rozdzielacz ten znajduje zastosowanie w szerokim spektrum nowoczesnych aplikacji przemysłowych.
Warunki pracy i odporność na czynniki środowiskowe
Produkt jest przystosowany do pracy w zakresie temperatur od -25°C do 85°C, a także przy pracy ciągłej kabla – od -30°C do 80°C. Materiały, takie jak FKM stosowane do uszczelnień oraz bezołowiowa, wolna od kadmu i FCKW osłona PVC, zapewniają bezpieczeństwo oraz dbałość o środowisko.
Bezpieczeństwo i standardy
Rozdzielacz spełnia wymagania norm DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8), posiada certyfikaty jakości i wytrzymałości, a typowe napięcie pracy sięga do 60V DC i 50V AC.
Podsumowanie – profesjonalne połączenia w automatyce
Rozdzielacz Y M12/M8 żeński 90° 7000-40841-2100030 to jedno z najczęściej wybieranych rozwiązań dla wymagających aplikacji w branży automatyki przemysłowej oraz instalacji elektrycznych, zapewniające niezawodność, prostotę montażu i wysoką odporność na warunki zewnętrzne. Sprawdzi się wszędzie tam, gdzie ważne jest bezpieczne i trwałe rozdzielenie sygnału lub zasilania w systemach przemysłowych.
