Męski prosty – gniazda proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 2 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 1 m |
Dane elektryczne | Zasilanie
| Napięcie robocze DC na styk sygnałowy maks. | 48 V |

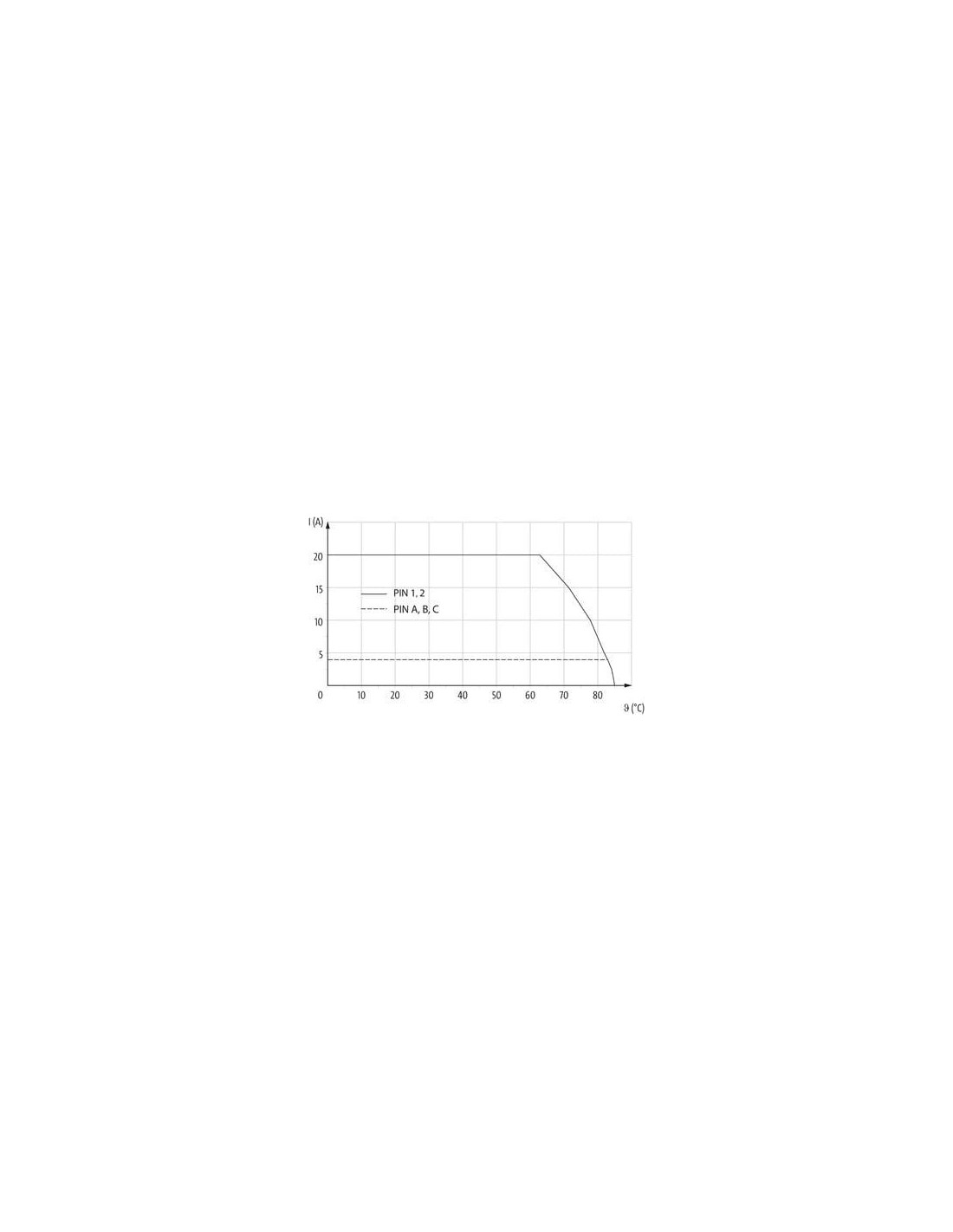

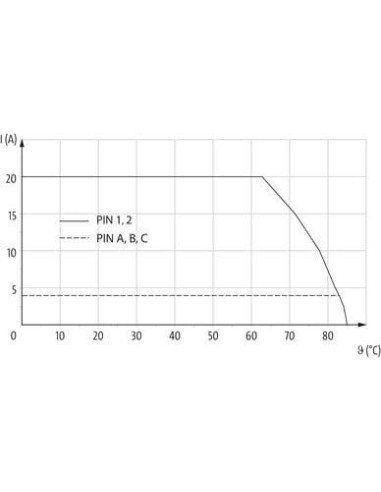

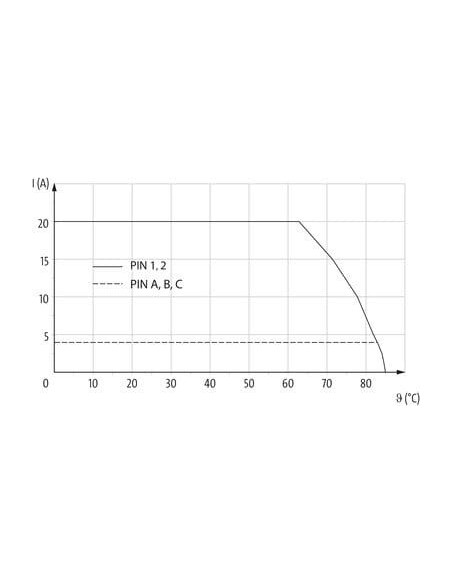

| Prąd roboczy na styk zasilania maks. | 20 A |
| Prąd roboczy na styk sygnałowy maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Kodowanie | Typ 2 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

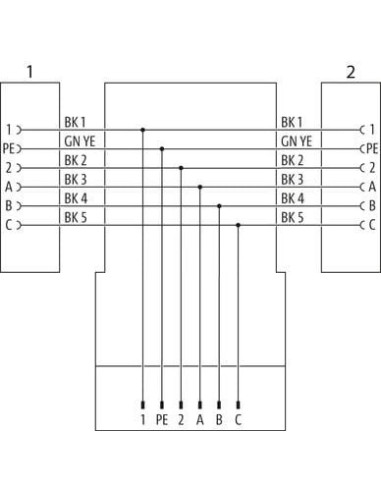

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

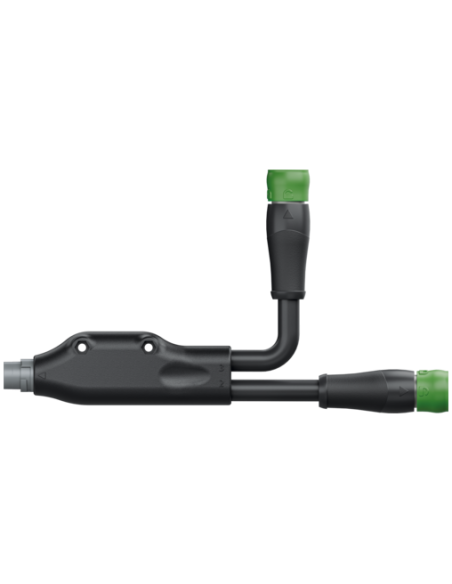

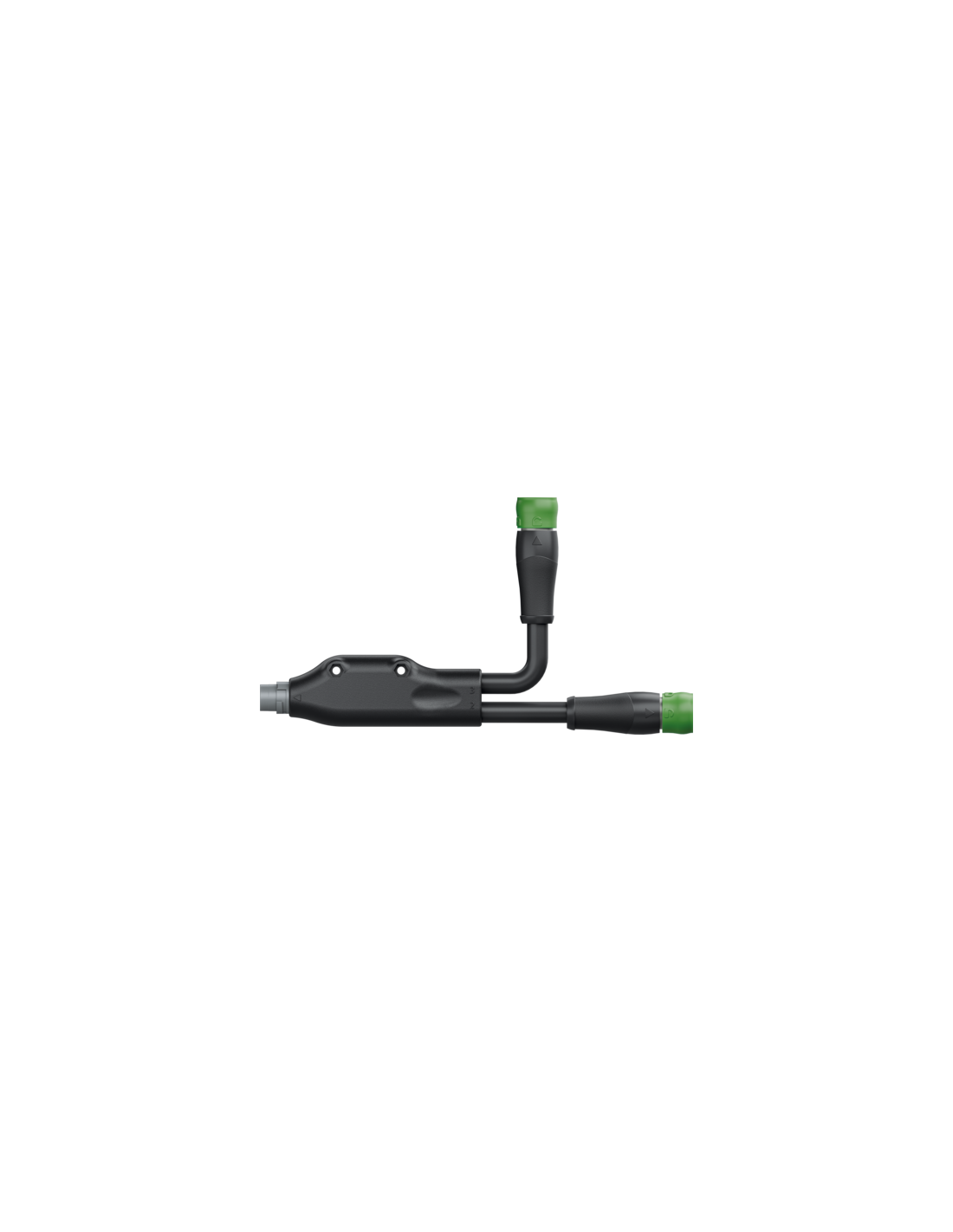

Złącze MQ15 męskie – żeńskie 0° / żeńskie 0° 48V DC 7000-P8LDE-P630200 – Przewód połączeniowy do wymagających aplikacji
Złącze MQ15 męskie – żeńskie 0° / żeńskie 0° o kodzie produktu 7000-P8LDE-P630200 to wysokiej jakości przemysłowe rozwiązanie do niezawodnego i bezpiecznego przesyłu sygnałów oraz zasilania w aplikacjach automatyki i przemysłu. Konstrukcja przewodu oraz złączy została opracowana z myślą o maksymalnej odporności na czynniki chemiczne, oleje oraz trudne warunki eksploatacyjne.
Konstrukcja i kluczowe cechy złącza MQ15 – bezpieczeństwo i trwałość
- Konstrukcja typu MQ15 – 6-pinowa konfiguracja, zapewniająca szerokie możliwości przesyłu zarówno sygnałów, jak i zasilania do 48V DC.
- Obudowa z wytrzymałego tworzywa sztucznego o wysokiej odporności na agresywne media – dedykowana do trudnych warunków przemysłowych.
- Proste wyprowadzenie przewodów oraz wygodne mocowanie przez włożenie i zablokowanie, co pozwala na szybki montaż oraz bezpieczną eksploatację.
- Wysoki stopień szczelności: IP65, IP67 (zgodnie z EN IEC 60529) – skuteczna ochrona przed pyłem i wilgocią.
- Zamknięcie bagnetowe gwarantuje trwałe i pewne połączenie nawet w środowiskach narażonych na wibracje oraz ruch.
Typowe zastosowania złącza MQ15 7000-P8LDE-P630200
Złącze MQ15 sprawdza się w branżach takich jak:
- Automatyka przemysłowa
- Budowa maszyn
- Technika transportowa
- Systemy zasilania i transmisji sygnałów
- Linie produkcyjne i robotyka
Produkt przeznaczony jest do instalacji wymagających
wydajnego przekazywania prądu i sygnałów w środowiskach narażonych na drgania, zapylenie, kontakt z olejami lub wilgocią.
Budowa kabla i materiał – odporność na warunki środowiskowe
Zastosowany kabel o długości 1 m lub 2 m cechuje się wysoką giętkością oraz wytrzymałością mechaniczną:
- Izolacja z PUR – odporna na działanie mechaniczne, promieniowanie UV oraz substancje chemiczne i oleje
- Sześć żył miedzianych o przekroju 2,5 mm², każda w izolacji PP
- Brak szkodliwych domieszek – kabel bezołowiowy, bezhalogenowy, wolny od kadmu, FCKW i silikonu
- Dopuszczalne zakresy temperatur w ruchu: od -25 do +90°C, przy stałym montażu do -50°C
- Spełnia normy odporności na płomień oraz UV
Taka konstrukcja gwarantuje długi czas użytkowania nawet przy ciągłym ruchu kablowym oraz w aplikacjach z dużą liczbą cykli gięcia i skręcania.
Parametry elektryczne i bezpieczeństwo eksploatacji
- Napięcie robocze DC do 48V
- Maksymalny prąd na styk zasilania: 20 A, na styk sygnałowy: 4 A
- Izolacja przystosowana do napięcia do 1000 V AC
- Dodatkowa ochrona przed przepięciami (pik 0,8 kV)
Produkt spełnia wymagania normy IEC 61076-2-116 – gwarantuje bezpieczeństwo i niezawodność instalacji elektrycznych.

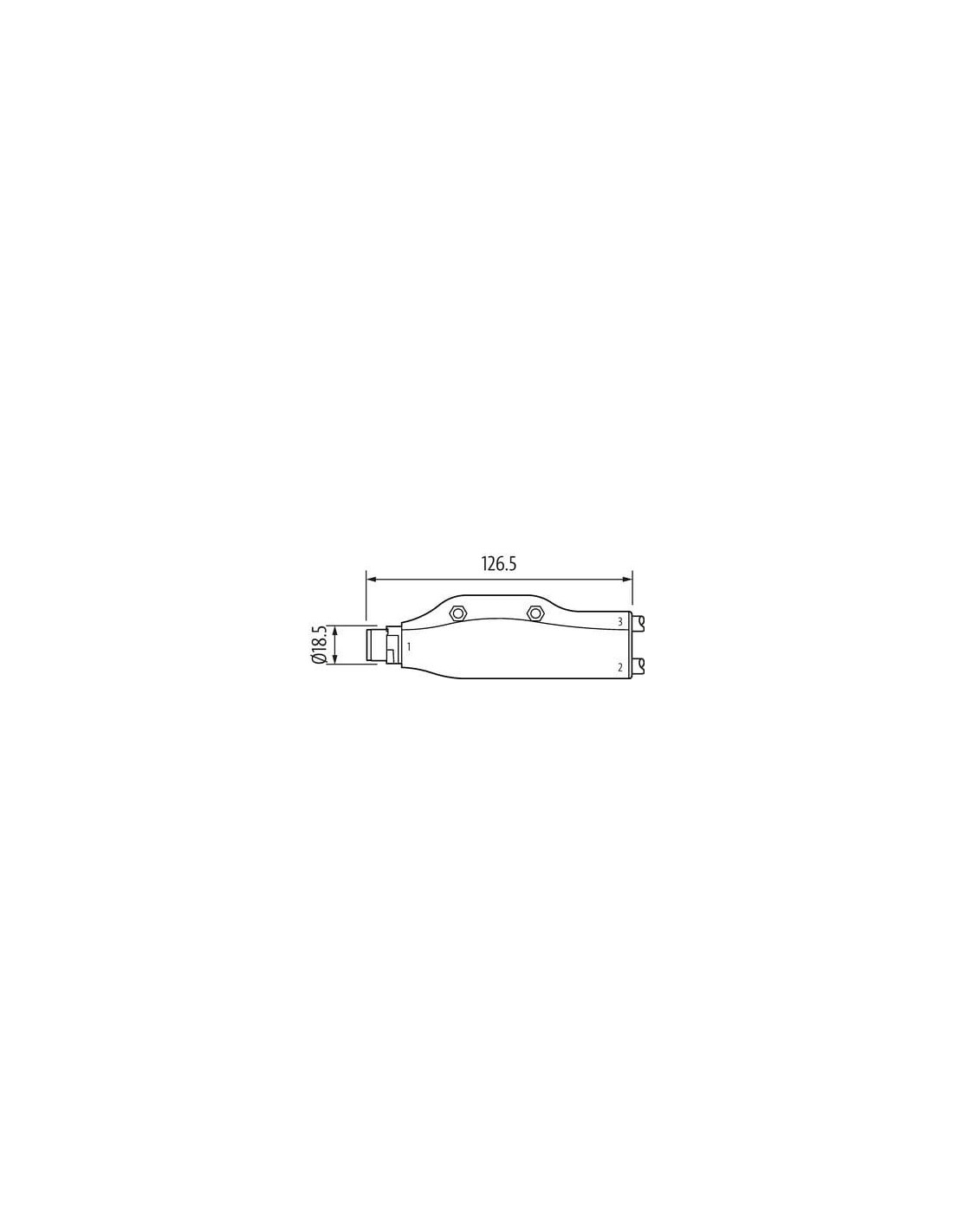

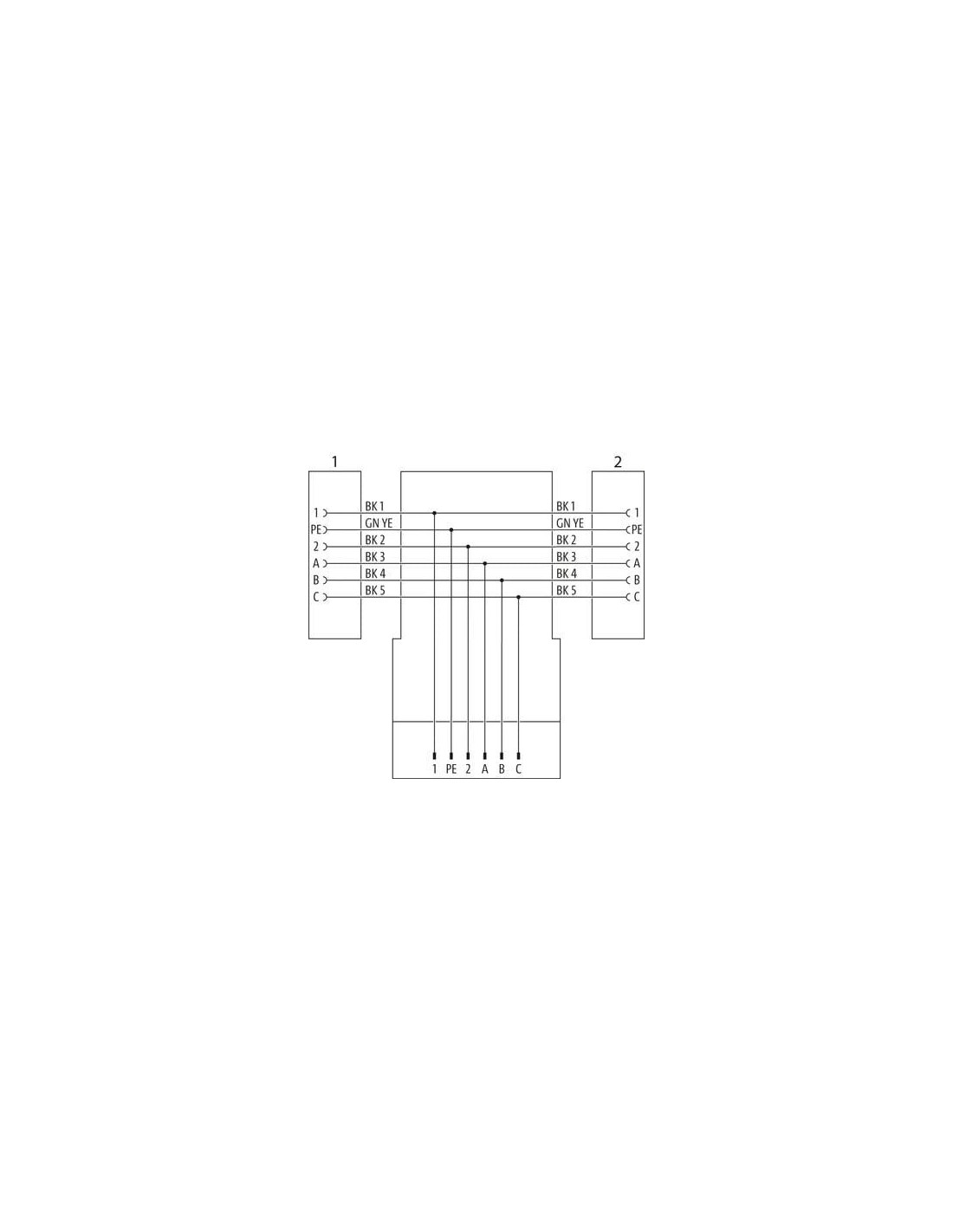

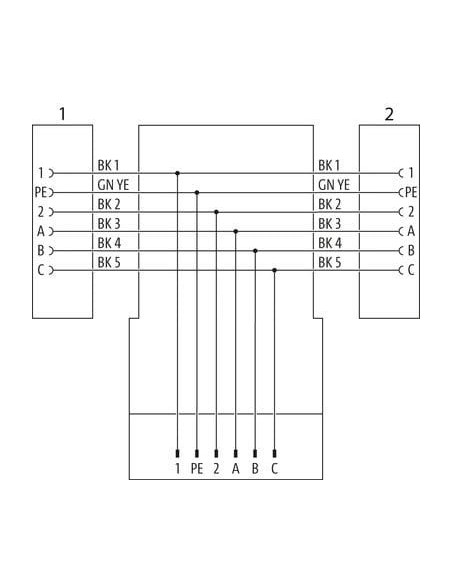

Złącze MQ15 – schematy podłączeniowe i instalacyjne

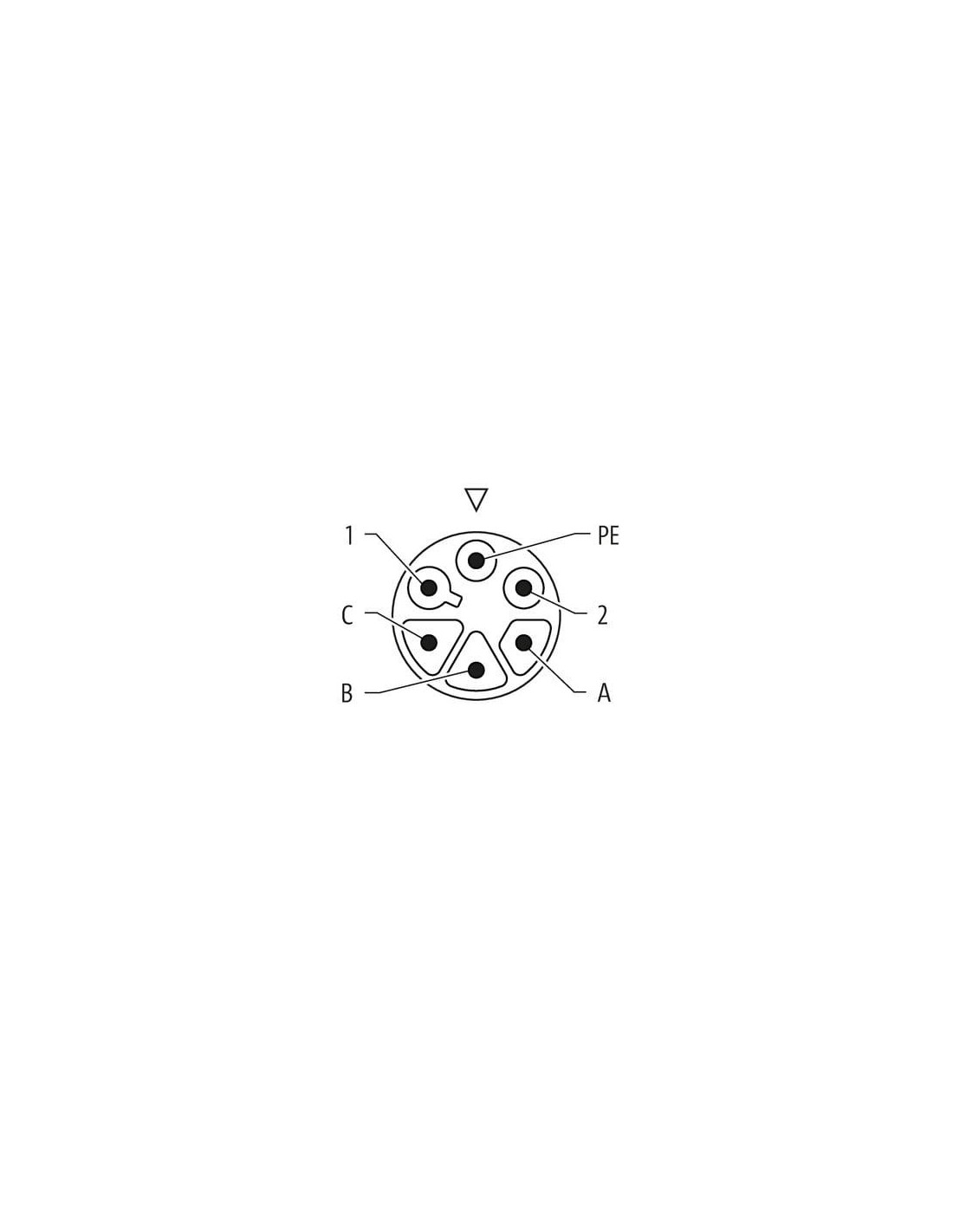

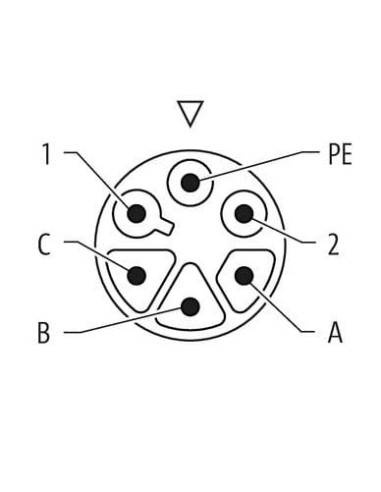

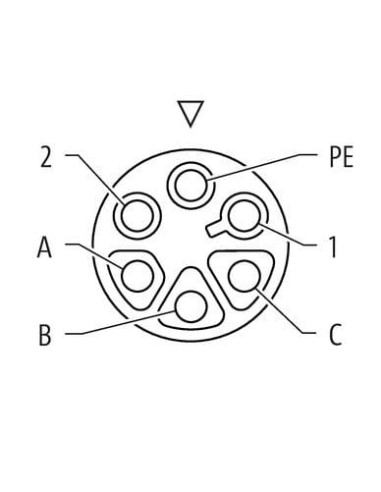

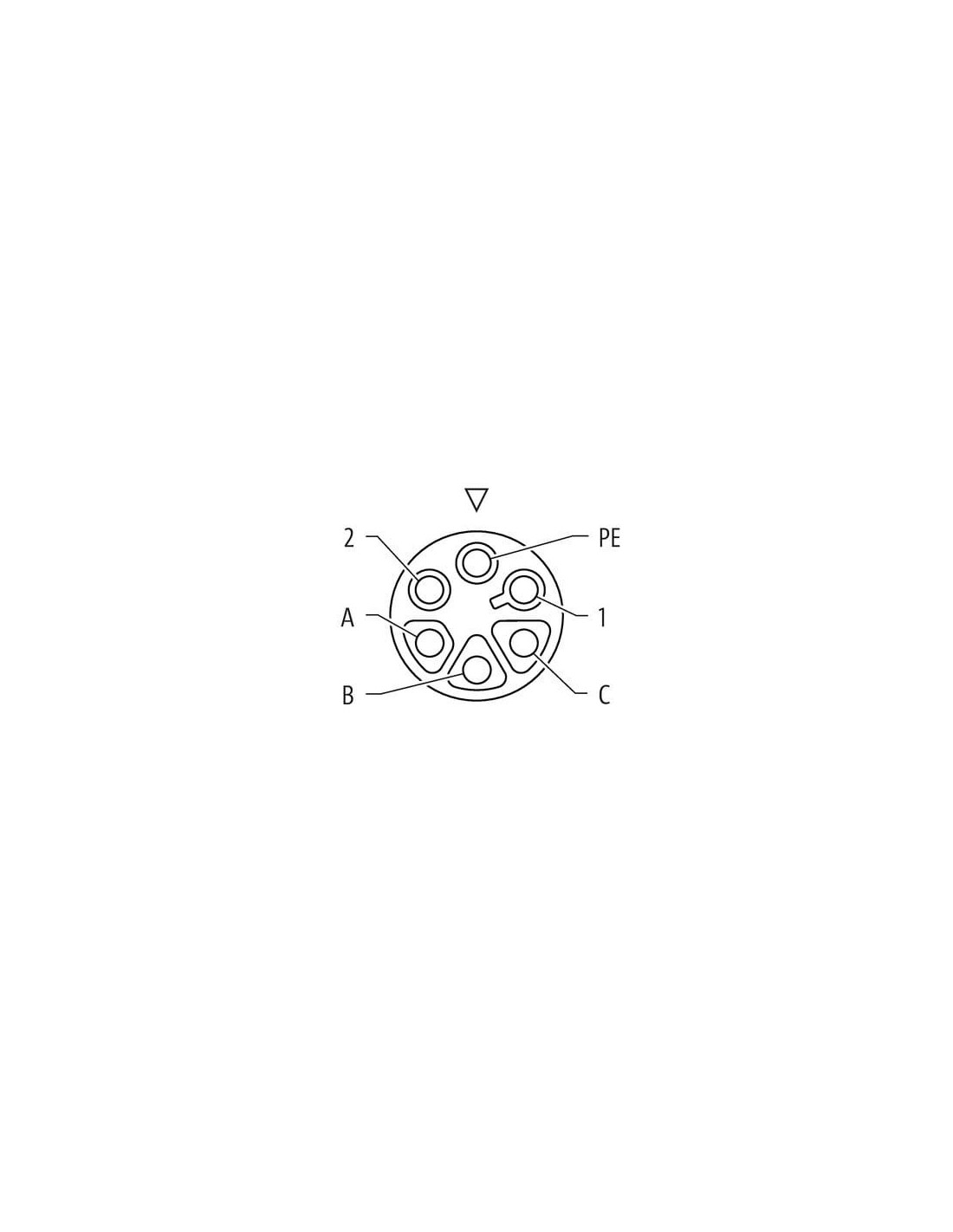

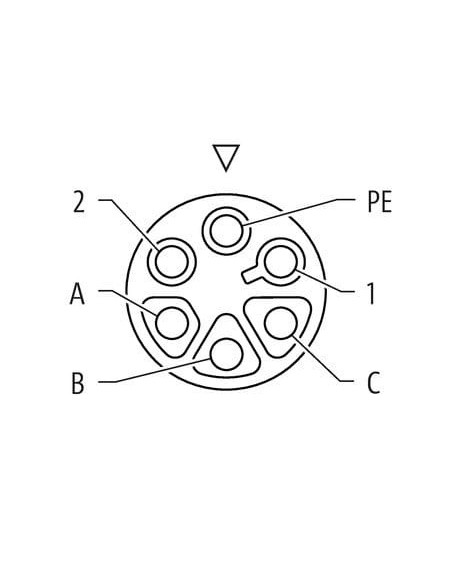

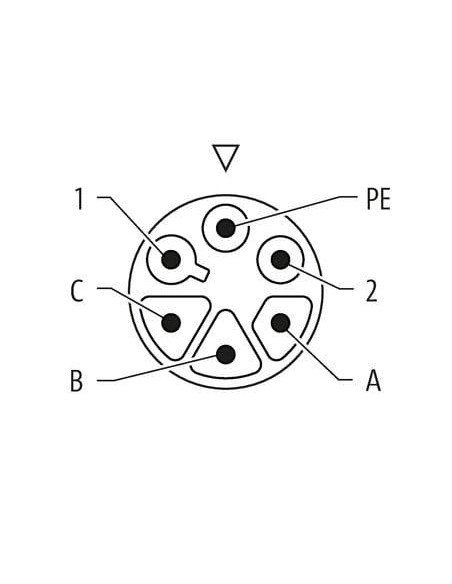

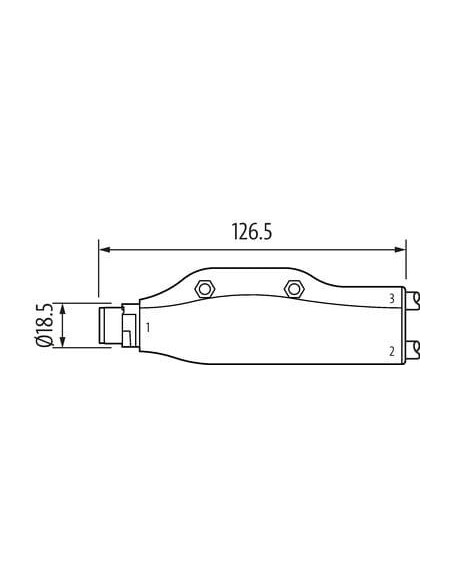

Przejrzyste oznaczenie pinów (6 styków: oznaczenia 1, 2, PE, A, B, C), diagramy przyłączeniowe oraz rysunki techniczne pomagają w poprawnym montażu i zapewniają kompatybilność z urządzeniami przemysłowymi.
Dołączone schematy umożliwiają precyzyjne dobranie przewodu do aplikacji – gwarantują bezproblemową eksploatację także w złożonych systemach automatyki.
Dlaczego warto wybrać złącze MQ15 7000-P8LDE-P630200?
- Pewność połączenia i wysoka trwałość nawet w wymagającym środowisku
- Wszechstronność zastosowań – od prostych rozdzielni po skomplikowane linie produkcyjne
- Oszczędność czasu montażu dzięki szybkozłączom oraz przejrzystym oznaczeniom
- Dostosowanie długości kabli na życzenie
Dzięki tym cechom złącze MQ15 sprawdzi się wszędzie tam, gdzie liczy się niezawodność transmisji sygnału i zasilania, odporność na warunki przemysłowe oraz prostota montażu.
