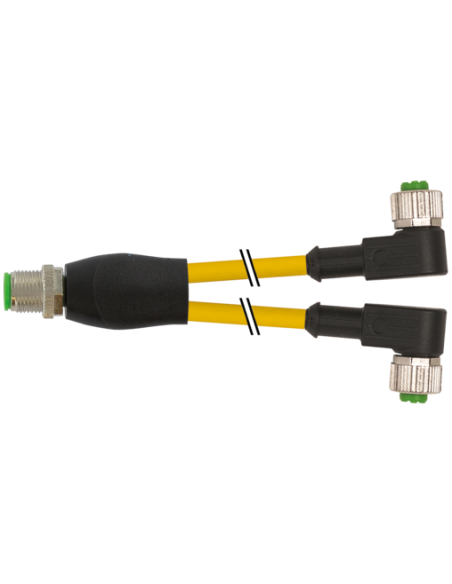

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 033 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

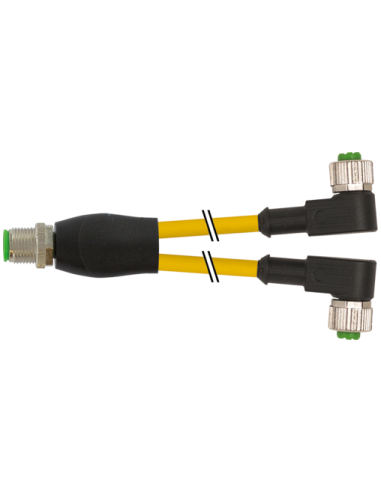

Rozdzielacz Y M12 / M12 żeński 90° 7000-40741-0330150 – niezawodne połączenia dla automatyki
Rozdzielacz Y M12 / M12 żeński 90° o kodzie produktu 7000-40741-0330150 to specjalistyczny element przeznaczony do rozgałęziania sygnałów w systemach automatyki przemysłowej oraz w instalacjach maszynowych. Umożliwia jednoczesne podłączenie dwóch urządzeń do jednego źródła sygnału za pomocą niezawodnych złączy M12.
Budowa, trwałość i odporność – kluczowe cechy rozdzielacza
Kompaktowa budowa Y pozwala na montaż w miejscach o ograniczonej przestrzeni, natomiast wykonanie pod kątem 90° ułatwia prowadzenie kabli oraz instalację w szafach sterowniczych i urządzeniach przemysłowych.
- Obudowa z PUR – odporna na działanie czynników chemicznych, olejów oraz uszkodzenia mechaniczne.
- Złącza M12 wykonane z elementów metalowych (cynkowy odlew ciśnieniowy, niklowane) gwarantują wysoką trwałość oraz pewność połączenia.
- Stopień ochrony IP65, IP66K, IP67 – umożliwia stosowanie w trudnych warunkach przemysłowych, gdzie wymagana jest odporność na kurz, wodę i wibracje.
- Temperatura pracy od -25°C do 85°C oraz kabel o wysokiej odporności na ścieranie i gięcia.
Parametry techniczne i bezpieczeństwo użytkowania
Złącza rozdzielacza objęte są kodowaniem A, co zapewnia bezpieczne i jednoznaczne połączenia elektryczne w standardzie przemysłowym. Produkt przeznaczony jest zarówno dla sygnałów sterowniczych, jak i zasilających.
- Napięcie robocze AC/DC do 250 V, prąd maksymalny na styk 4 A
- Złącza 4- i 3-pinowe – kompatybilność z typowymi aplikacjami automatyki
- Pozłacane styki – wyższa odporność na korozję i niezawodność przesyłu sygnału
- Brak diod LED – brak dodatkowego poboru prądu, co zwiększa niezawodność w środowisku przemysłowym
Typowe zastosowania rozdzielacza Y M12 / M12
Rozdzielacz Y M12 doskonale sprawdza się w instalacjach wymagających szybkiego i pewnego rozgałęziania sygnałów, na przykład:
- Automatyka przemysłowa – rozdzielanie sygnałów czujników, siłowników oraz urządzeń wejścia/wyjścia
- Budowa maszyn – szybkie tworzenie rozgałęzień przewodów sygnałowych bez konieczności przeciągania nowych kabli
- Transport i logistyka – integracja systemów detekcji, czujników oraz urządzeń wykonawczych
- Technika pakowania, magazynowania i systemy przenośników
Zalety użytkowania rozdzielaczy M12 do automatyki
Rozdzielacz Y M12 pozwala na łatwe i bezpieczne tworzenie połączeń w aplikacjach o wysokich wymaganiach dotyczących odporności i niezawodności:
- Skrócenie czasu instalacji – gotowe rozdzielacze eliminują potrzebę lutowania i używania dodatkowych przewodów
- Porządek w szafie sterowniczej – kable ułożone równolegle, z czytelnym rozgałęzieniem sygnału
- Eliminacja błędnych podłączeń – standaryzowane gniazda i wtyki M12 o kodowaniu A
- Ochrona przed czynnikami zewnętrznymi – wysoki stopień szczelności oraz odporność na media przemysłowe
Możliwości adaptacyjne i elastyczność instalacji
Kabel o długości 1,5 m oraz możliwość zamówienia innych długości na życzenie dają dużą swobodę w projektowaniu tras kablowych. Przewody typu PUR charakteryzują się odpornością na ścieranie, substancje chemiczne oraz czynniki atmosferyczne.
Profesjonalny rozdzielacz Y M12 to gwarancja łatwej integracji w istniejące systemy automatyki oraz długotrwałej i bezproblemowej eksploatacji.
