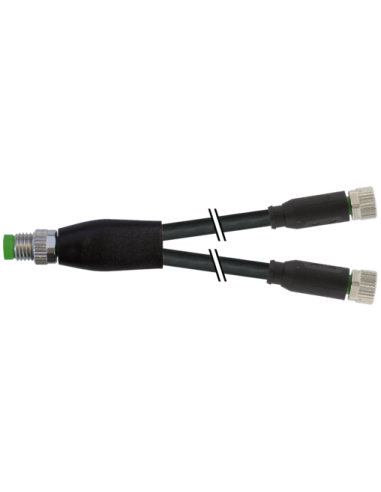

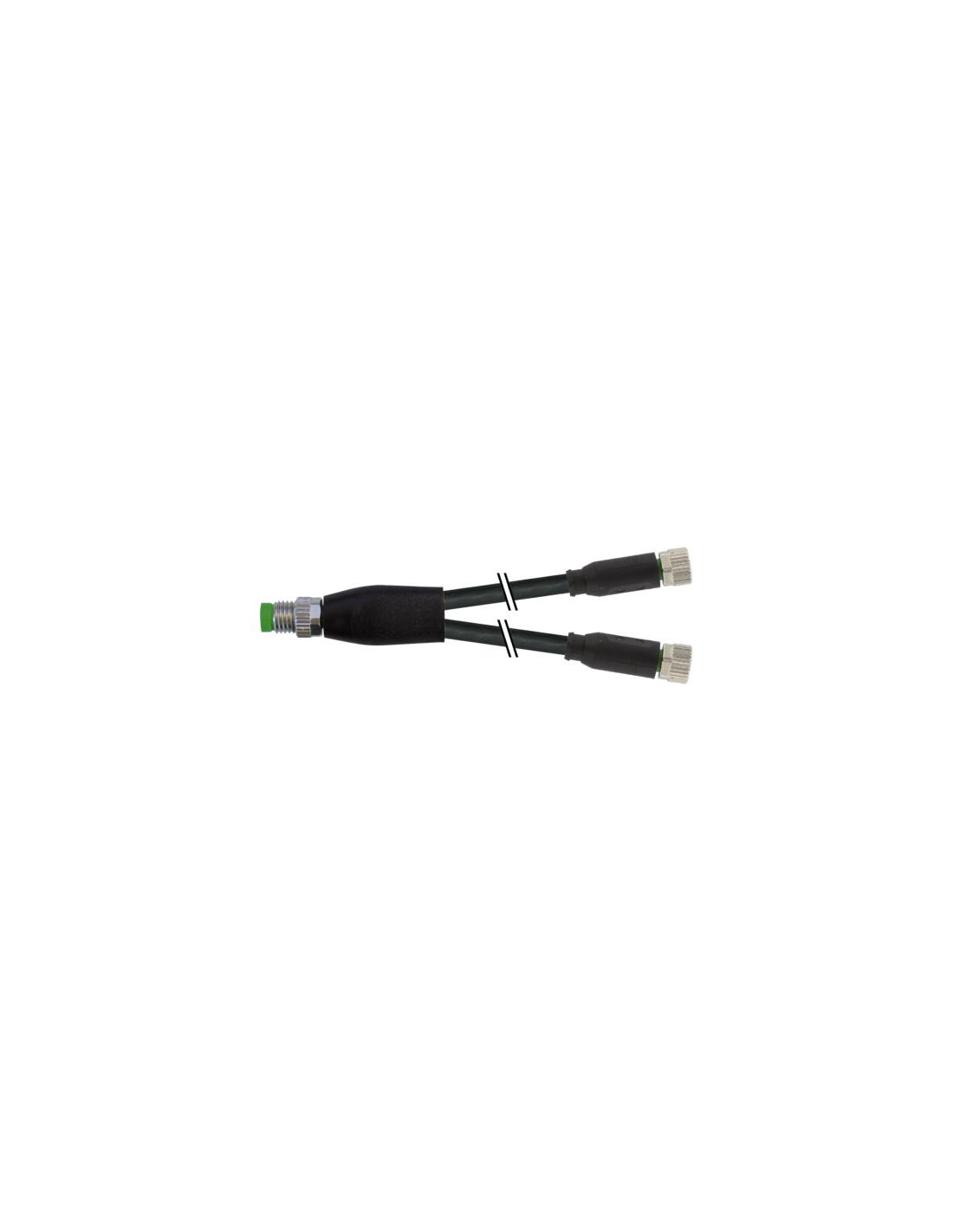

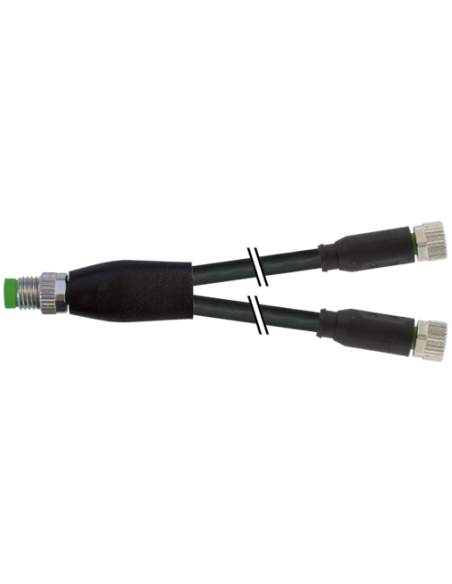

Rozdzielacz typu Y M8 – M8, 3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski trójnik – M8 żeński prosty 3-pinowy 7000-87011-6300060
Konektor M8 męski trójnik z dwoma prostymi gniazdami żeńskimi M8 to praktyczne rozwiązanie do profesjonalnych instalacji automatyki przemysłowej, systemów czujników oraz aplikacji wymagających trwałego i niezawodnego rozdziału sygnałów. Kod produktu: 7000-87011-6300060 gwarantuje łatwą identyfikację i szybkie dopasowanie do wymagań technicznych systemu.
Nowoczesne rozwiązanie do rozdzielania sygnałów w automatyce
Złącze Y typu M8-M8 pozwala na efektywne rozdzielenie sygnału lub zasilania za pomocą jednego przewodu, co jest szczególnie przydatne w systemach, w których oszczędność miejsca i przejrzystość okablowania są kluczowe.
Zastosowanie konektora M8 męski trójnik – typowe obszary użycia
Konektory M8 trójnik są szeroko stosowane w:
- systemach automatyki przemysłowej,
- czujnikach i elementach wykonawczych,
- maszynach produkcyjnych,
- robotyce,
- aplikacjach transportu i logistyki,
- przemysłowych systemach pomiarowych.
Wytrzymała konstrukcja i odpowiednia klasa ochrony umożliwiają stosowanie produktu również w wymagających warunkach środowiskowych.
Najważniejsze zalety konektora M8 – rozdzielacz Y
- Oszczędność miejsca – dzięki kompaktowemu wykonaniu umożliwia integrację nawet w ograniczonych przestrzeniach roboczych;
- Odporność na czynniki zewnętrzne – wysoka odporność chemiczna, na oleje oraz szczelność zgodna z IP65, IP67, IP68, IP66K pozwalają na bezpieczną pracę w trudnych warunkach;
- Niezawodne połączenie – wysokiej jakości materiały izolacyjne i uszczelnienie FKM zapewniają długą żywotność oraz stabilność parametrów elektrycznych;
- Uniwersalność zastosowania – zgodność z normami DIN EN 61076-2-114 (M8) umożliwia łatwą integrację z pozostałą automatyką i osprzętem systemowym;
- Bezpieczne użytkowanie – właściwie dobrane momenty dokręcania oraz ochrona przed mechanicznymi naprężeniami minimalizują ryzyko uszkodzeń;
- Szeroki zakres temperatur pracy – niezawodność w temperaturach od -25°C do 85°C (konektor) oraz nawet od -40°C do 90°C (przewód);

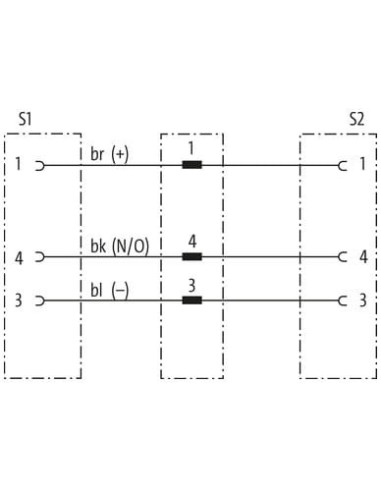

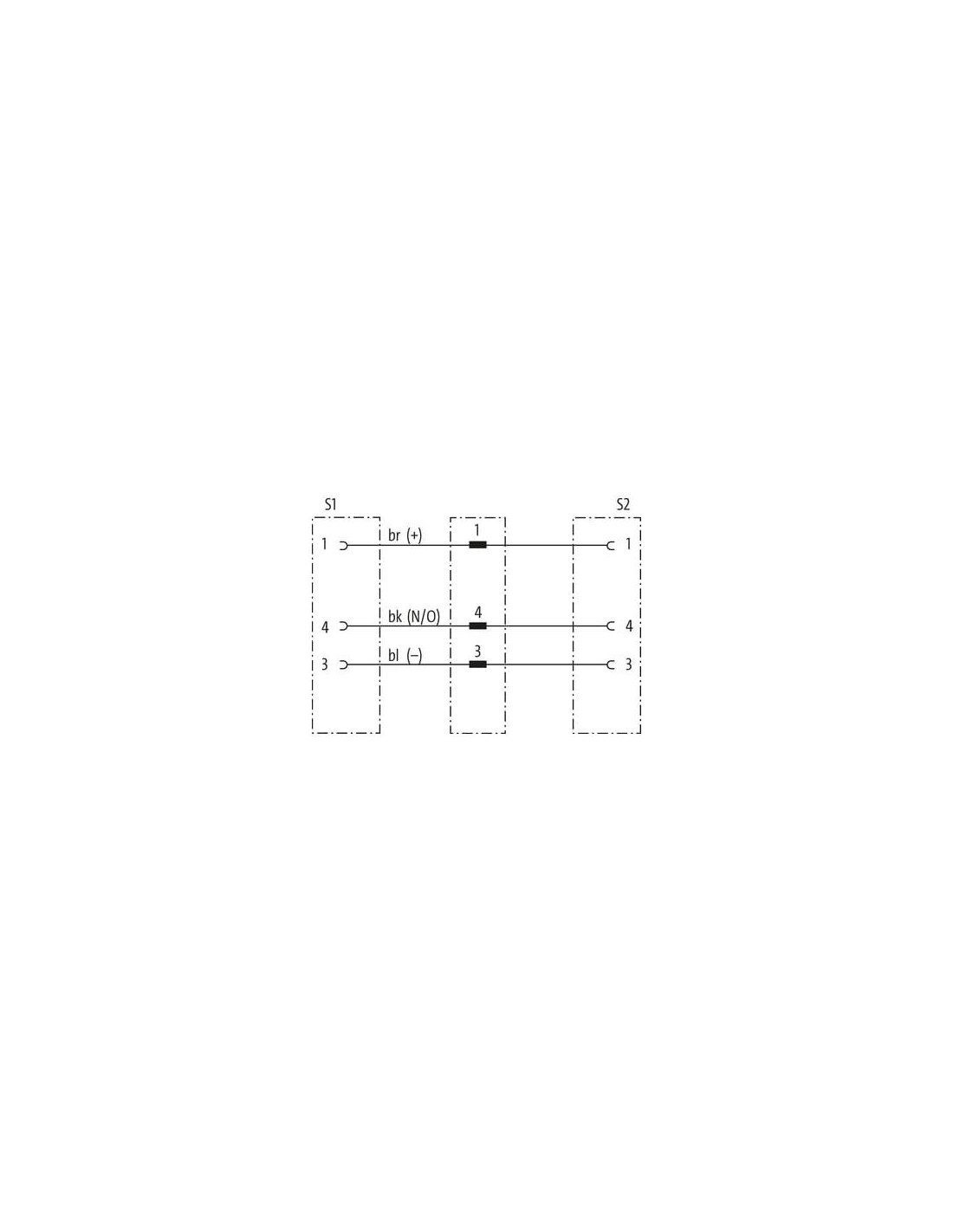

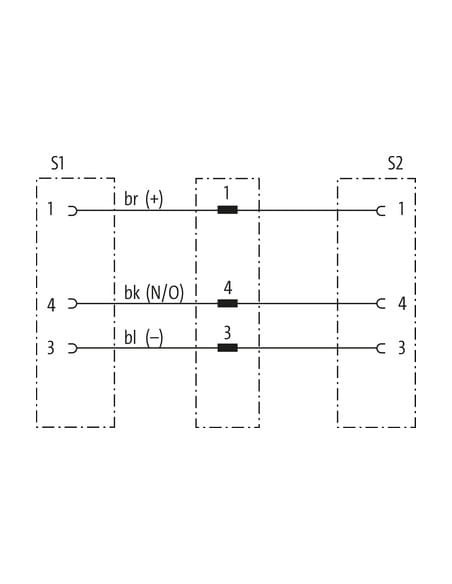

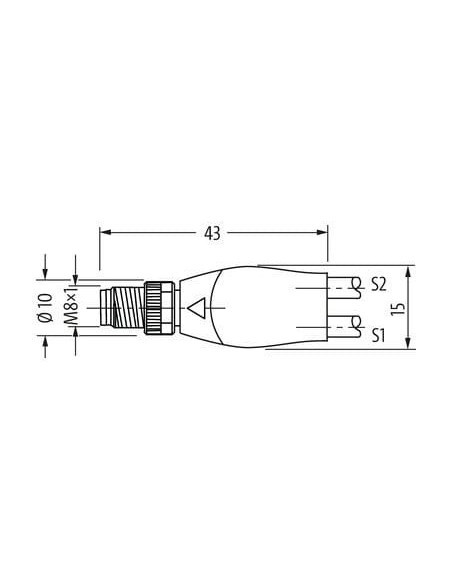

Budowa i schematy podłączenia – M8 trójnik 3-piny
Rozdzielacz M8 wyposażony jest w męskie złącze proste (M8x1), dwa proste gniazda żeńskie oraz trójżyłowy przewód o długości 0,6 m. Przewód wykonany z wysokiej jakości PUR zapewnia nie tylko elastyczność, ale także odporność na uszkodzenia mechaniczne, chemikalia oraz promieniowanie UV.

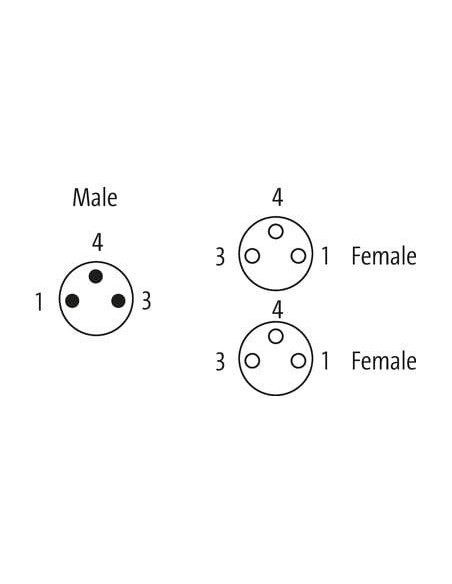

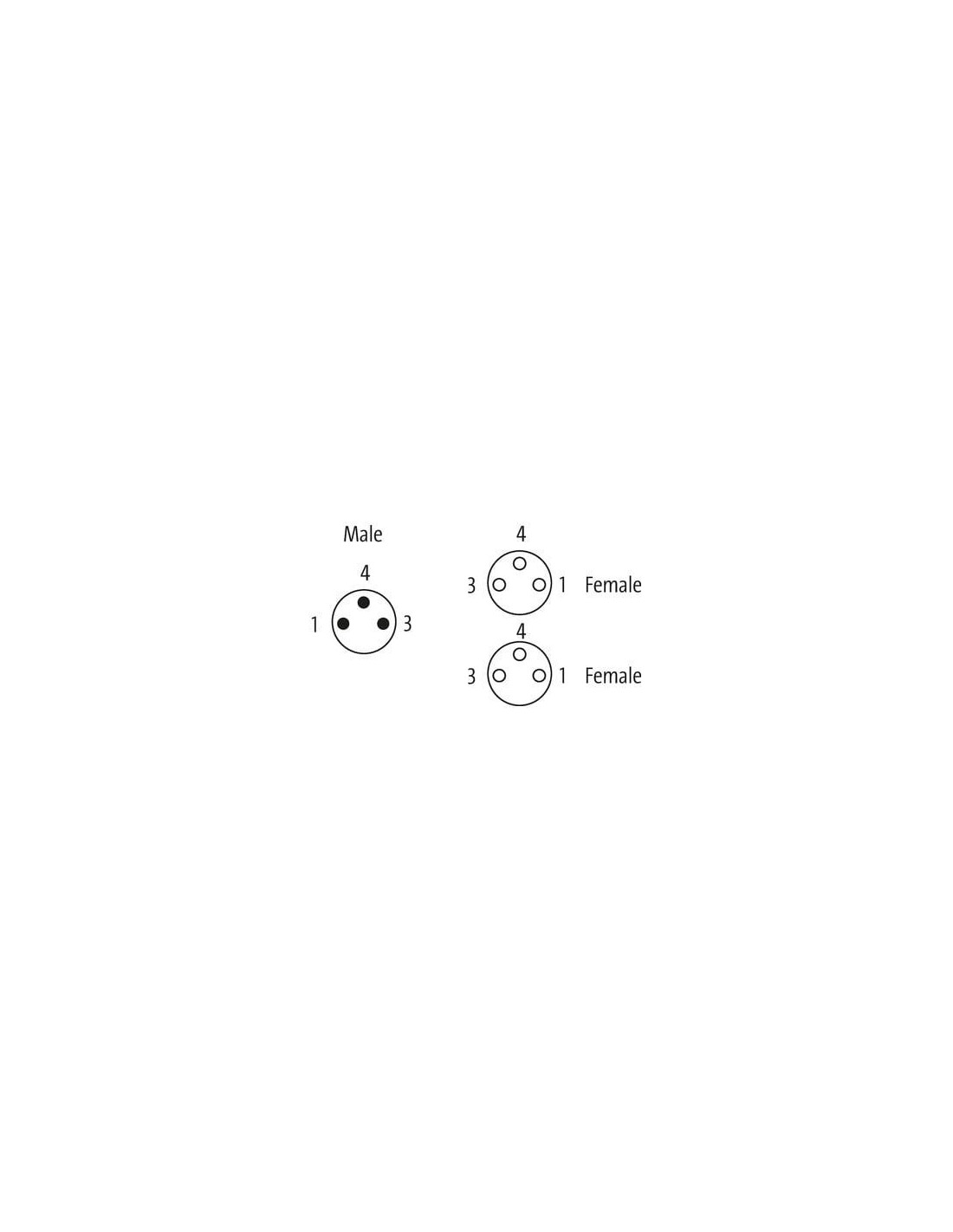

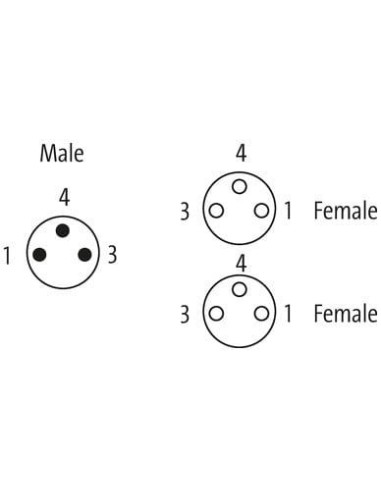

Konektor umożliwia szybkie i czytelne podłączenie przewodów według kolejności kolorów żył, zgodnie z międzynarodowym standardem pinów (ilustracja na rysunku).
Trwałość i bezpieczeństwo – kluczowe cechy techniczne
- Stopień ochrony IP65/IP67/IP68/IP66K – gwarancja pełnej szczelności przy prawidłowym montażu;
- Odporność na wstrząsy i drgania – rekomendowane do aplikacji z intensywną eksploatacją;
- Wysoka dopuszczalna obciążalność prądowa – do 4 A na styk (złącze), do 4,5 A (przewód);
- Wytrzymałość na temperatury i UV – idealny do zastosowań zarówno wewnętrznych, jak i zewnętrznych.
Podsumowanie: Konektor M8 męski trójnik – pewność połączenia
Konektor trójnik M8, kod 7000-87011-6300060, to uniwersalne rozwiązanie do niezawodnych połączeń w automatyce, przemyśle oraz systemach maszynowych. Ułatwia szybkie rozdzielanie sygnałów i zasilania, zapewniając bezpieczeństwo, odporność i stabilność działania w trudnych warunkach.
