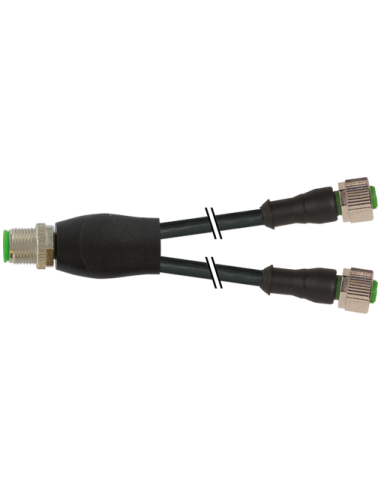

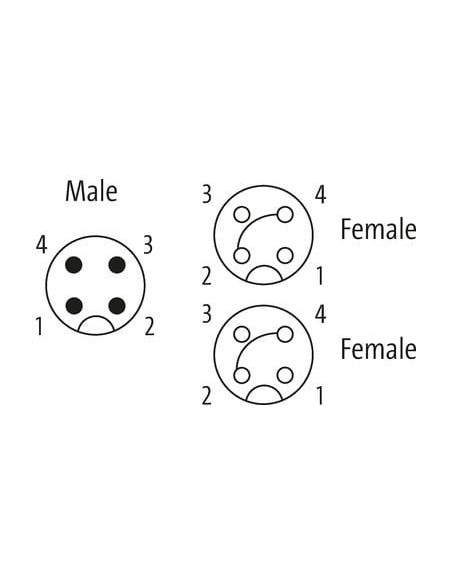

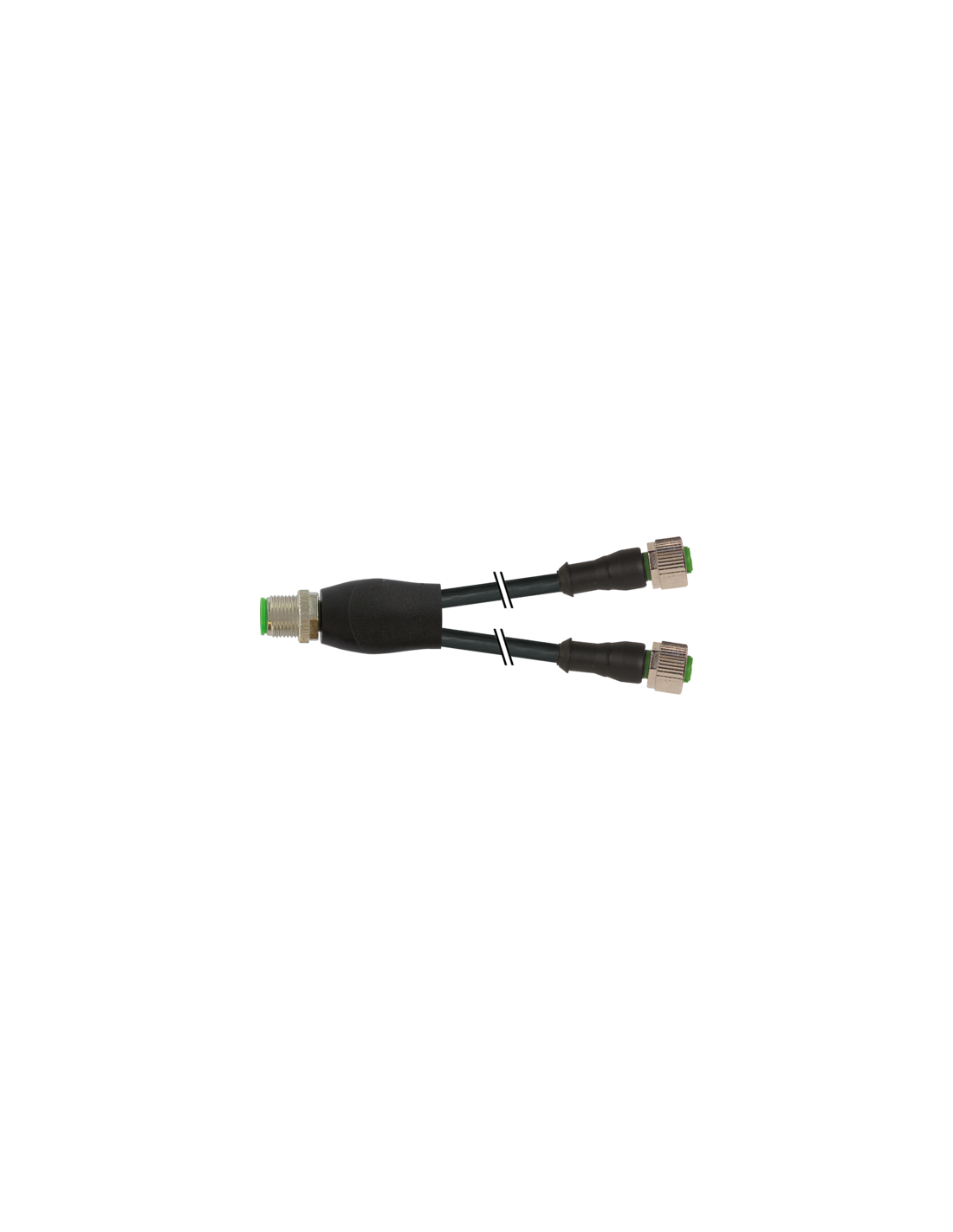

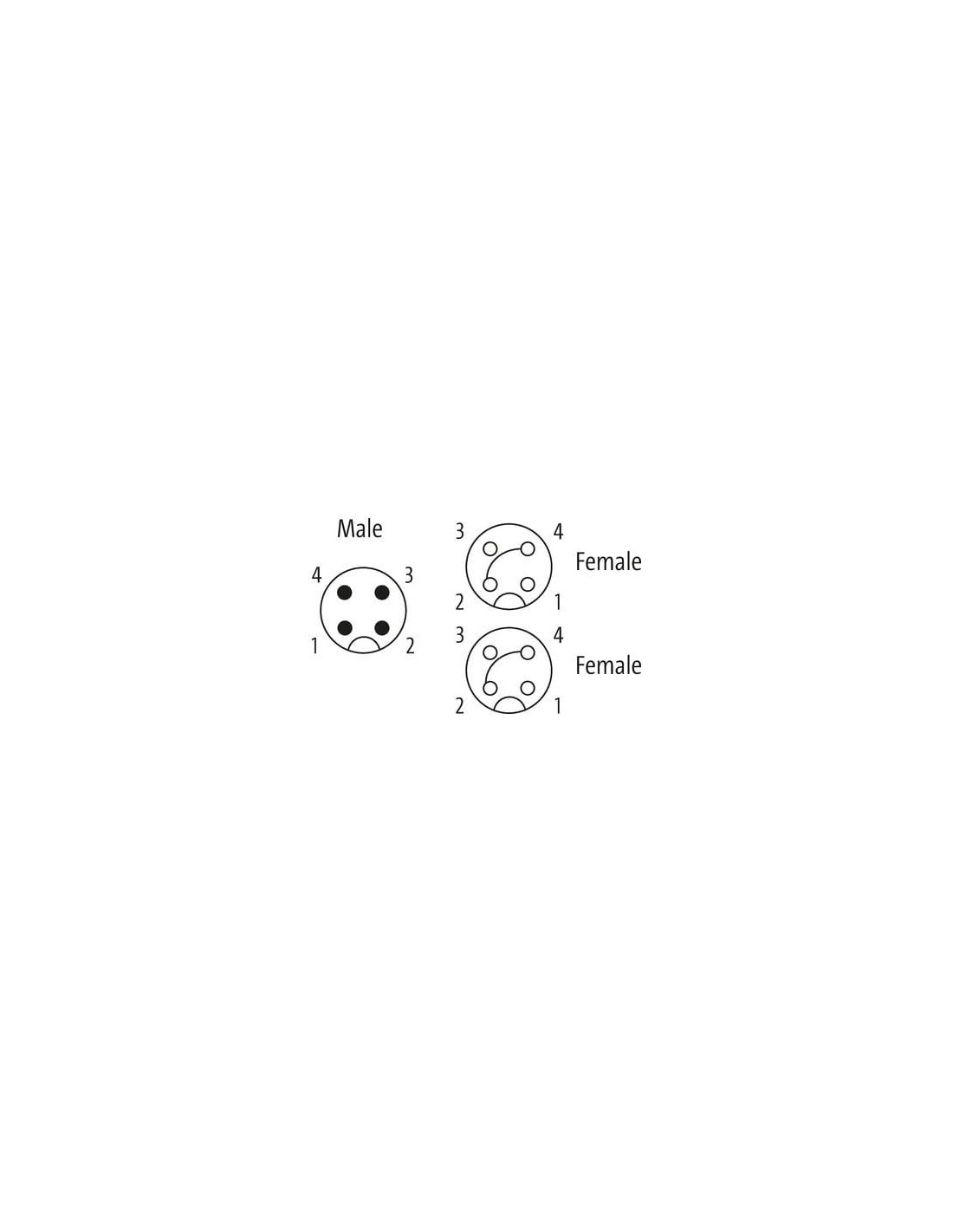

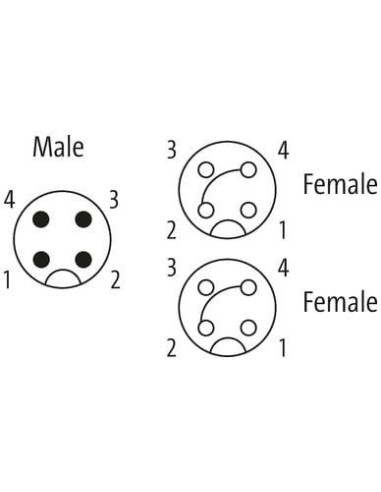

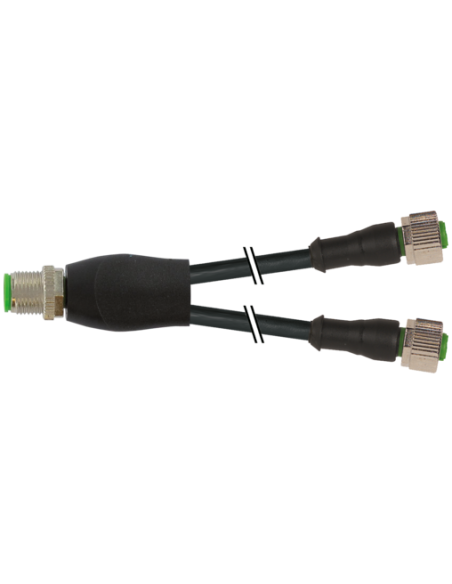

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 0° 7000-40721-6130850 – profesjonalne rozwiązanie do automatyki
Rozdzielacz Y M12 to element wysokiej klasy, wykorzystywany w nowoczesnych systemach automatyki przemysłowej. Umożliwia efektywne i bezpieczne rozdzielanie sygnałów oraz zasilania. Model 7000-40721-6130850 zapewnia szybkie i niezawodne połączenie urządzeń za pomocą standardowych złączy przemysłowych M12.
Specyfikacja techniczna – wytrzymałość i kompatybilność
- Typ rozdzielacza: Y, mostkowany, 4 piny, przewód 8,5 m
- Złącza: 1x M12 męski (prosty), 2x M12 żeńskie (proste)
- Materiał obudowy: tworzywo sztuczne odporne na oleje i chemikalia oraz cynkowy odlew ciśnieniowy (powłoka niklowana)
- Kodowanie: A
- Stopień ochrony: IP65, IP66K, IP67 (EN IEC 60529)
- Prąd maksymalny: 4 A na styk
- Napięcie pracy: do 250 V AC/DC
- Długość przewodu wyjściowego: 8,5 m
- Przewód: PUR, PVC, 3-żyłowy, o zwiększonej odporności mechanicznej i chemicznej
- Zakres temperatur pracy: od -25°C do +85°C (stała instalacja -30°C do +80°C)
Zastosowanie rozdzielacza Y M12 – automatyka, robotyka, przemysł
Rozdzielacz Y M12 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, robotyki, na liniach produkcyjnych oraz w maszynach i urządzeniach wymagających niskonapięciowego sygnału i zasilania. Umożliwia prostą dystrybucję sygnałów oraz podłączenie dwóch odbiorników do jednego źródła sygnału i/lub zasilania.
- Podłączanie czujników i elementów wykonawczych do sterowników PLC
- Rozbudowa instalacji bez ingerencji w oryginalne okablowanie
- Szybka rozbudowa systemów o dodatkowe urządzenia
- Praca w trudnych warunkach przemysłowych – wysoka odporność na oleje i substancje chemiczne
- Zastosowanie w strefach wymagających wysokiego stopnia ochrony przed pyłem i wodą (IP65/IP66K/IP67)
Korzyści z zastosowania rozdzielacza typu Y M12
Optymalizacja przestrzeni i szybkie podłączenie urządzeń dzięki zastosowaniu standardowych złączy przemysłowych M12.
Wzmocniona ochrona złącza zapewnia wytrzymałość mechaniczną i szczelność, co gwarantuje stabilną pracę nawet w najbardziej wymagających aplikacjach przemysłowych.
Dzięki powłoce niklowanej oraz uszczelnieniom FKM, produkt uzyskuje zwiększoną odporność na korozję i działanie agresywnych mediów.
Łatwość montażu: możliwość zamontowania za pomocą wkręcenia/zanurzenia oraz zabezpieczenia kablowego zwiększa komfort i bezpieczeństwo eksploatacji.

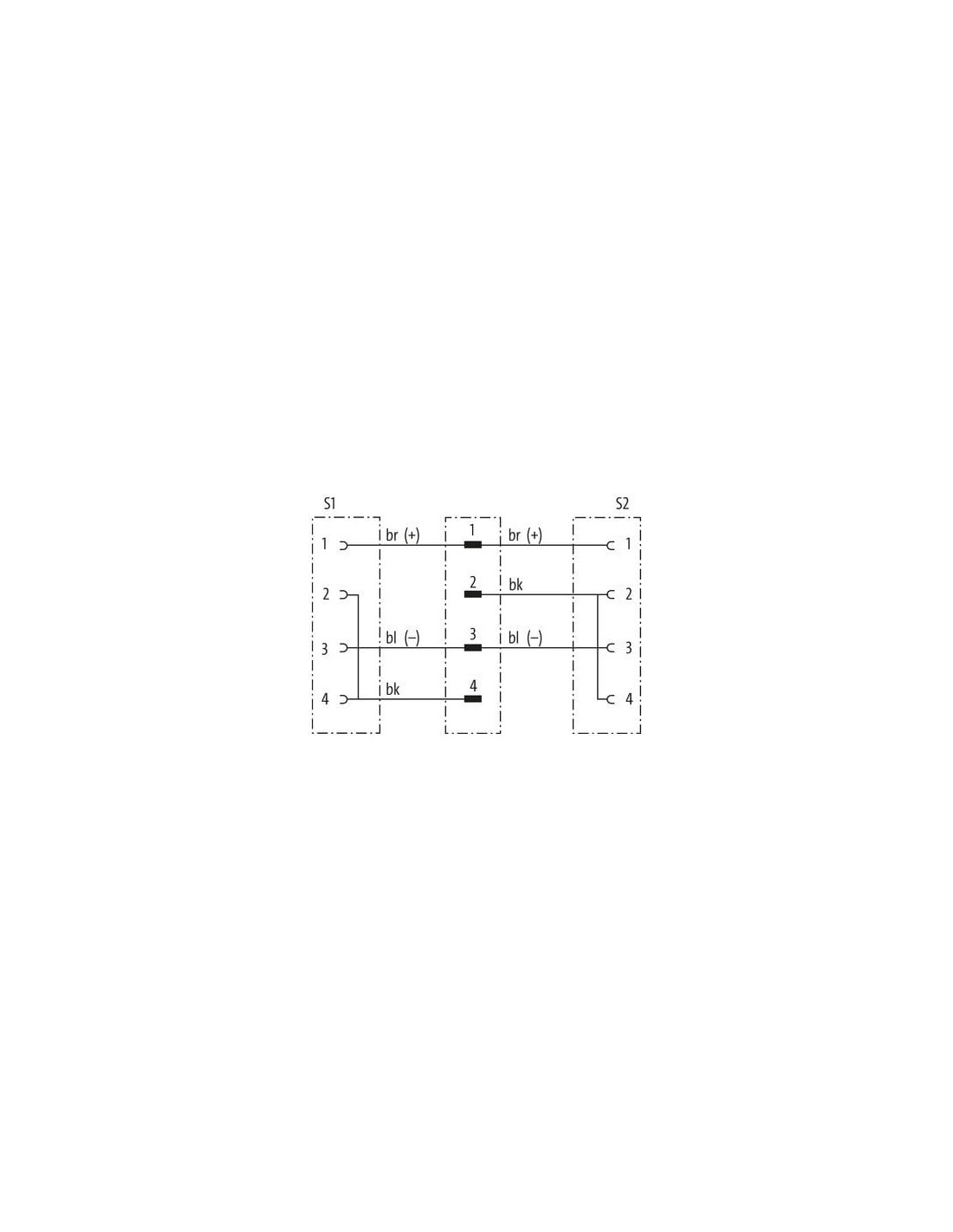

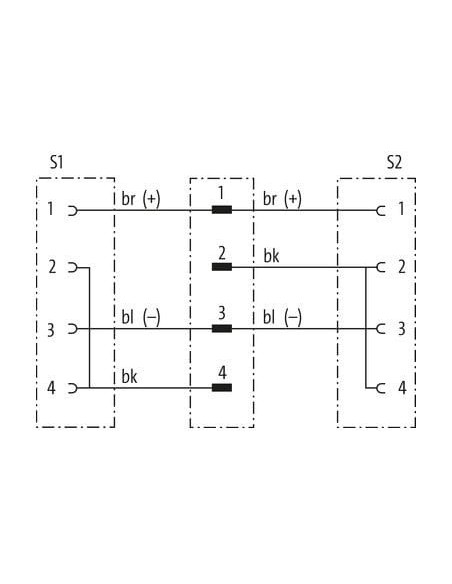

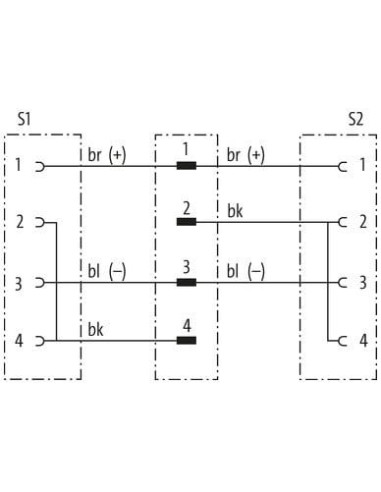

Budowa i schemat połączeń – czytelność instalacji
Rozdzielacz Y M12 wyposażony jest w przewód ze specjalnie oznakowanymi żyłami (czarny, niebieski, brązowy), co umożliwia szybkie i pewne podłączenie zgodnie ze schematem. Układ mostkowany zapewnia poprawną dystrybucję sygnałów bez ryzyka pomyłek podczas instalacji.
Wytrzymałość na warunki przemysłowe i bezpieczeństwo instalacji
Obudowa oraz przewód charakteryzują się doskonałą odpornością na:
- uszkodzenia mechaniczne (odporność na zginanie, rozciąganie, ściskanie),
- oleje, benzyny i inne czynniki chemiczne,
- promieniowanie UV,
- płomienie (niepalność wg norm IEC 60332-2-2 | UL 1581),
- wysokie i niskie temperatury.
Zastosowanie wysokiej jakości materiałów bez szkodliwych domieszek (wolne od kadmu, ołowiu, FCKW oraz silikonu) gwarantuje bezpieczeństwo użytkowania oraz zgodność z międzynarodowymi normami jakości.
